1. 技術背景

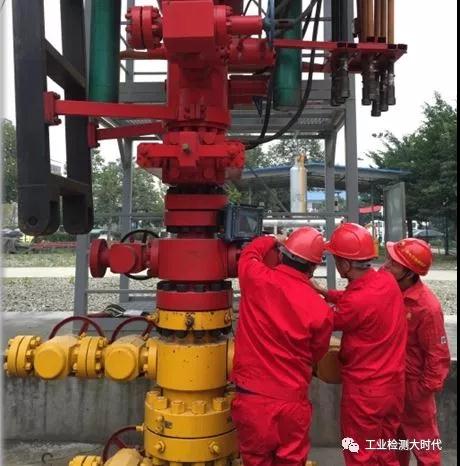

采氣樹安裝在油管頭裝置的上面，主要作用是用來控制井口壓力和調節油（氣）流量，并把油（氣）誘導到輸油管去，必要時還可用來關閉油井或進行  油井酸化壓裂及清臘作用。

采氣樹主要由手動平板閥、手動節流閥、三通、截止閥、壓力表等零部件組成。井口為氣液混輸情況，現場存在高溫、高壓情況，且有H2S等腐蝕介質存在，這些因素都導致采氣樹中經常出現腐蝕現象，而閥門之間的法蘭面是腐蝕監控的重點區域，因?yàn)橐坏┓ㄌm面出現因腐蝕而產生氣體泄漏現象，將會產生極其嚴重的后果。

現在通過超聲相控陣技術可以在不拆卸閥門的基礎上，對法蘭面腐蝕進行檢測，檢測結果安全可靠，逐漸成為采氣樹定期檢測的優選方法。

2. 檢測方法及結果

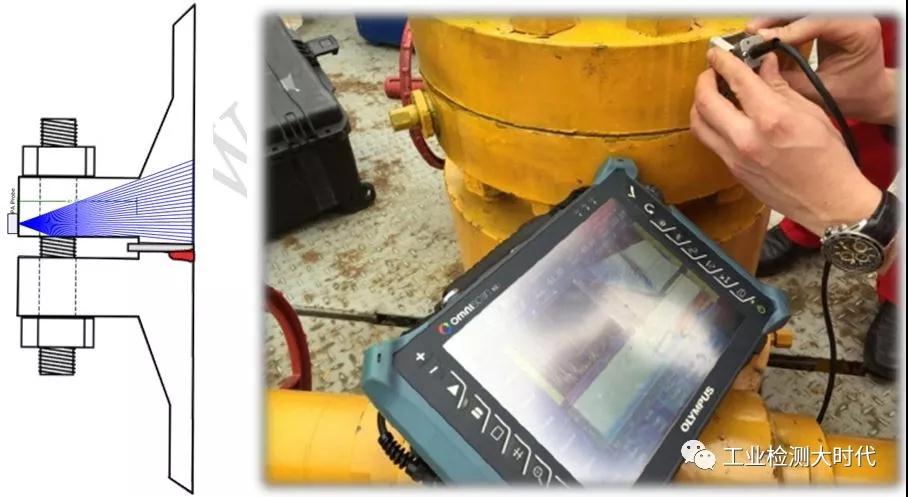

使用超聲相控陣技術可以從外部對法蘭內部可能存在腐蝕的面進行檢測，檢測方法及探頭放置方式如下：

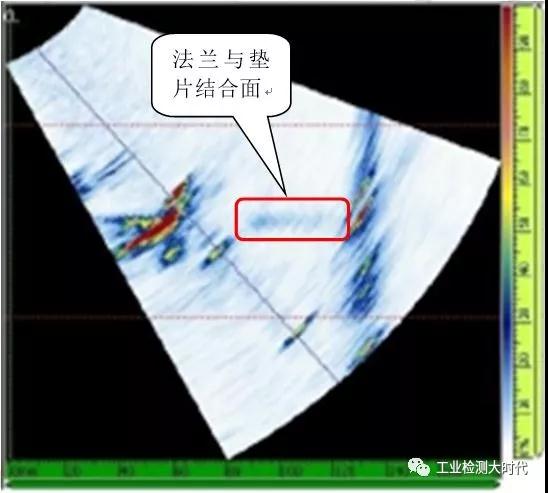

通過上面放置探頭的方式，得到如下圖的檢測結果，由檢測結果可見，墊片上面的易腐蝕區域可以被聲束覆蓋到，如果該面上出現強烈的反射信號，則表明該法蘭面出現了腐蝕。

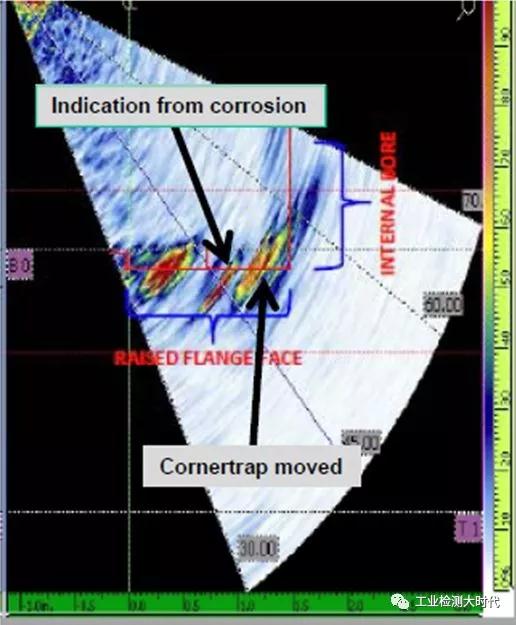

下面是帶缺陷的檢測結果。

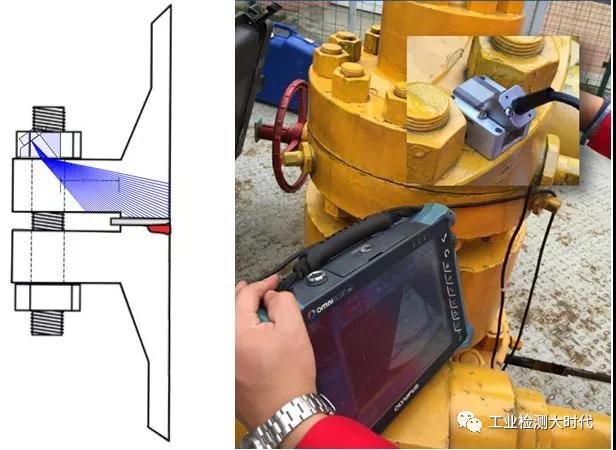

可以通過調整探頭放置位置以覆蓋不同的檢測區域。如下圖所示，將探頭放置在該位置可以檢測法蘭內壁的腐蝕情況。

3. 結論

使用超聲相控陣方法可以覆蓋法蘭件不同區域的腐蝕，在不拆卸的狀態下進行檢測，檢測效率較高，是采氣樹法蘭面腐蝕的優選檢測手段。
