某氣田位于南海東部海域的珠江口盆地，平臺所處海域水深約200m。該平臺導管架均為裸鋼，僅靠犧牲陽極陰極保護來防止腐蝕破壞。導管架下水1000d后，在水深98m以下導管架的電位仍未達到最低保護電位要求。為保障平臺安全生產，平臺方?jīng)Q定追加一套陰極保護系統，使整個導管架盡快極化至保護電位。

    導管架陰極保護狀況

    該導管架安裝有陰極保護監測系統，監測系統記錄了導管架下水189d后導管架各節點位置的電位（相對于Ag/AgCl參比電極，下同）和犧牲陽極的輸出電流，分別見圖1和圖2。

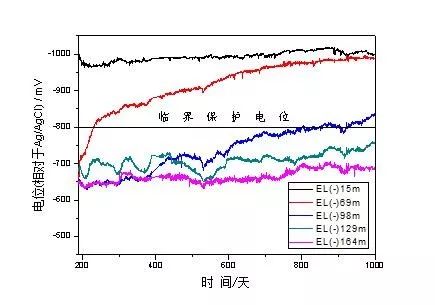

 圖1 不同水深處導管架電位

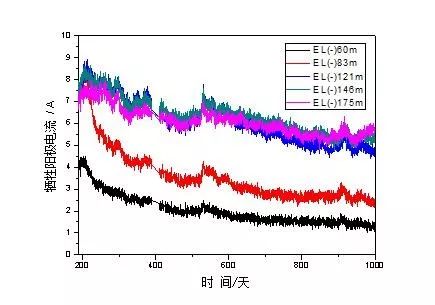

圖2 犧牲陽極的輸出電流

    由圖1可以看出：導管架下水后，不同水深的導管架電位差距較大；僅在水深15m的淺水區導管架電位快速極化至保護電位，水深69m和98m處導管架電位達到保護電位的時間分別長達230d和942d，水深129m和164m處導管架下水1000d后，其電位仍然未能達到保護電位。

    由圖2可以看出：在平臺導管架下水的初期，犧牲陽極的輸出電流較大，最高達到9A左右，隨著水深的增加，犧牲陽極的輸出電流增大。但隨著導管架電位的負移和鈣質沉積層的形成，犧牲陽極的輸出電流又逐漸減小。

    陰極保護改造方案設計及安裝

    1 海水電阻

    率依據DNV-RP-B401-2011《海上構筑物犧牲陽極陰極保護設計》，選取海水電阻率ρ=23.5Ω·cm進行計算。

    2 保護電流計算

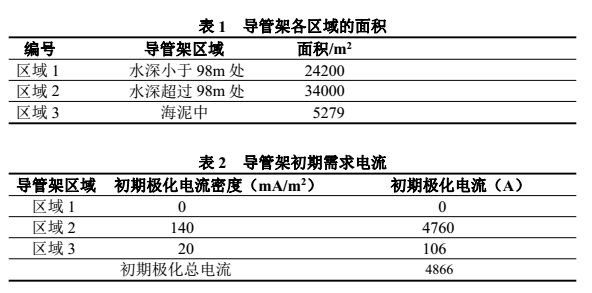

    導管架各區域的面積見表1，導管架初期需求電流見表2。根據上述數據，計算可知：需安裝一套新的陰極保護系統，并提供1532A電流使區域2和區域3的導管架極化至保護電位。

    3 遠地式外加電流陰極保護系統設計

    選取了美國Deepwater公司RetroBuoy ICCP系統進行平臺導管架陰極保護改造。共安裝4套R(shí)etroBuoy遠地式外加電流陰極保護系統，每套輸出電流500A，可滿足導管架初期極化電流要求。

    每套R(shí)etroBuoy遠地式外加電流陰極保護系統包括1臺變壓整流器、1套R(shí)etroBuoy輔助陽極、陽極電纜和陰極電纜等。4套R(shí)etroBuoy輔助陽極安裝于海底（見圖3），分別距離A1、A4、B1和B4樁腿85米，經過計算，最終選取4臺直流輸出40V/500A的變壓整流器為導管架提供陰極保護電流。

    圖3 RetroBuoy輔助陽極

    4 ICCP系統安裝

    RetroBuoy輔助陽極海底安裝以及海底輔助陽極電纜鋪設至平臺上，是ICCP系統安裝的難點。

    在安裝輔助陽極前，需對RetroBuoy輔助陽極與陽極電纜接頭的電連續性和密封性等進行測試。并采用ROV（水下機器人）水下檢測輔助陽極安裝區域是否存在碎石或凹坑等潛在隱患。

    在工作船上，將四根輔助陽極電纜卷在同一個電纜卷筒上，采用四根電纜同時收放的方式安裝，同時，平臺人員將鋼絲繩從平臺預留的“J”型管頂部下放至海底，ROV在海底將輔助陽極電纜和鋼絲繩進行連接，平臺人員通過鋼絲繩牽引，將輔助陽極電纜拉上平臺。然后采用電纜固定法蘭將4根輔助陽極電纜固定在“J”型管頂部，電纜固定法蘭結構見圖4。

    圖4 電纜固定法蘭結構圖

    將RetroBuoy輔助陽極吊裝至指定位置時，為防止吊裝過程中電纜過度彎曲，采用了限彎器和鋼絲繩同時限位的方式進行吊裝。在整個吊裝過程中，需要ROV全程監控，以防輔助陽極發生碰撞或者電纜出現異常情況，一旦出現異常情況，立即將輔助陽極吊至甲板進行維修。輔助陽極放置完成后，通過ROV將多余的電纜在海底按照“S”型路線分布，并放置混凝土穩定墊固定。

    陰極保護改造效果

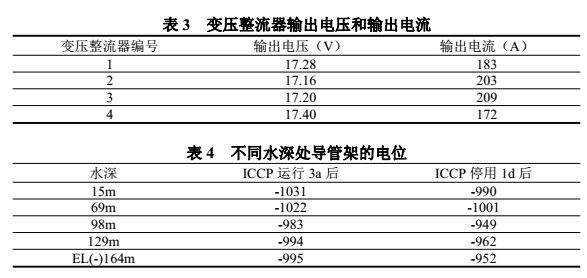

    2016年6月6日，在遠地式外加電流陰極保護系統（ICCP）運行3a后，對導管架陰極保護狀況進行檢測。表3為ICCP系統的變壓整流器輸出電壓和輸出電流數據，目前ICCP系統輸出電壓約為17V，輸出總電流為767A。

    由表4可以看出，在運行ICCP系統3a后，導管架表面形成了良好的鈣質沉積層，整個導管架電位非常均勻，在停用ICCP系統1天后，導管架依然處于良好的保護狀態，犧牲陽極輸出電流已經能滿足導管架達到保護電位所需要的電流。

    由表5可以看出，在運行ICCP系統3a后，犧牲陽極輸出的電流較導管架下水初期的大幅減小，大部分犧牲陽極的輸出電流已小于1A，這說明導管架表面已經形成了致密的鈣質沉積層。運行ICCP系統后，犧牲陽極的輸出電流減小，犧牲陽極的壽命將大大延長。

    結論

    當初期電流密度偏小時，鈣質沉積層在導管架上沉積較慢，難以快速形成致密的鈣質沉積層，深海區導管架達到保護電位的時間大大延長，犧牲陽極也一直維持在較高的電流輸出狀態。

    犧牲陽極陰極保護改造適合于淺水導管架的陰極保護改造，對于深水導管架陰極保護改造，外加電流陰極保護系統具有安裝方便的特點。遠地式外加電流陰極保護系統的陽極電纜可安裝于導管架的“J”型管中，大大降低了臺風損壞陽極電纜造成陰極保護系統失效的風險，適宜于臺風較多的深水導管架陰極保護改造。
