《Nature》：銅的抗氧化性！

2022-03-28 10:17:29 作者：材料科學與工程來源：材料科學與工程分享至：

氧化會降低對銅至關重要的特性，特別是在半導體工業和電光應用中。很多研究旨在探索銅氧化和可能的鈍化策略。例如，原位觀察表明氧化涉及階梯狀表面。雖然這種機制解釋了為什么單晶銅比多晶銅更耐氧化，但尚未進一步探索平坦銅表面可以不被氧化的事實。

日前，韓國國立釜山大學等單位的研究人員報道了半永久性抗氧化銅薄膜的制備，因?yàn)樗鼈冇善教沟谋砻娼M成，只有偶爾的單原子臺階。第一性原理計算證實，單原子臺階邊緣與平面一樣不透氧，一旦氧面心立方表面位點覆蓋率達到 50%，O原子的表面吸附就會受到抑制。這些綜合效應解釋了超平坦銅表面的卓越抗氧化性。相關論文以題為發表在國際頂刊《Nature》。

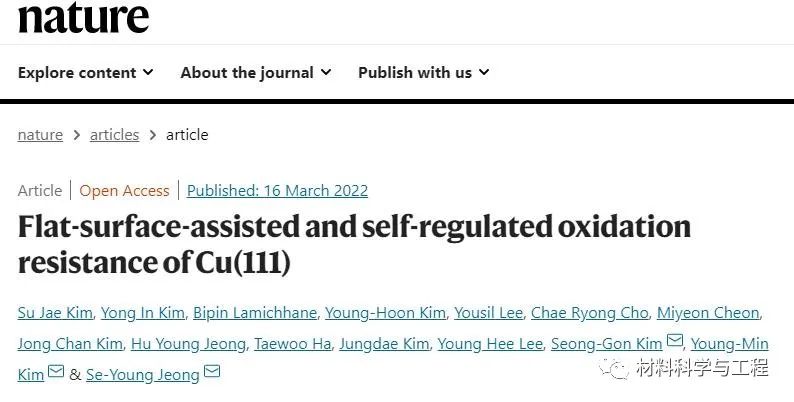

論文鏈接：

https://www.nature.com/articles/s41586-021-04375-5

鑒于臺階邊緣易受氧化，因?yàn)楸砻媾_(tái)階是表面臺階上氧化物生長的銅吸附原子的主要來源，抗氧化性要求避免表面臺階邊緣。在這方面，緊密堆積的 Cu（111）表面優于其他 Cu 表面。因此該研究使用通過原子濺射外延（ASE）生長的單晶Cu（111）膜（SCCF），來展示緊密協調的平面可以保持半永久穩定的抗氧化性。理論計算從氧原子進入銅表面可行結構的可能途徑角度，顯示了平坦銅表面的原子級抗氧化機制，并發現了在高氧覆蓋率下的自我調節保護層。這意味著單晶Cu（111）膜的原子級平坦表面，由于氧滲透的高能壘和高氧覆蓋率而顯示出抗氧化性能。

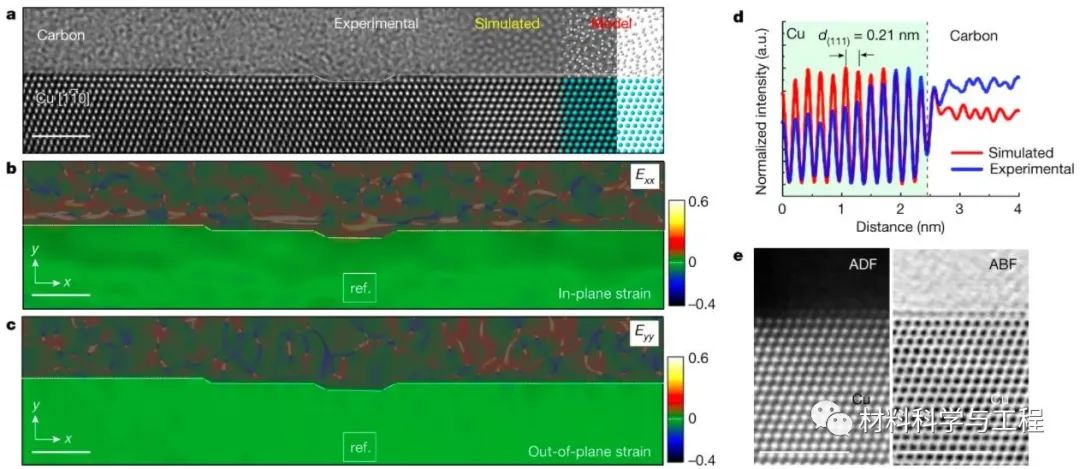

圖1. ASE生長的單晶銅薄膜表面。

在該研究中，使用高分辨率（掃描）透射電子顯微鏡（HR（S）TEM）、結合幾何相位分析（GPA）觀察了具有超平坦表面的 110 nm 厚 SCCF 的表面和結構特征，如圖1所示。橫截面（圖1a，e）顯示銅膜沿[111]方向生長，從而產生具有單原子階梯邊緣結構的暴露表面（111）平面。很少檢測到典型的多原子臺階邊緣和固有缺陷，例如晶界和堆垛層錯。值得注意的是，最外層銅表面層具有與內部銅相同的原子構型，即使在臺階邊緣位置也沒有表面松弛或表面氧化引起的結構變化的跡象。為了研究表面區域附近的局部應變行為，通過 GPA 技術測量了相對于 SCCF 內部的面內 （x）和面外方向的晶格畸變（圖 1b，c ）。得到的應變場圖清楚地表明，在整個表面區域中沒有觀察到明顯的晶格應變變化。這意味著單晶Cu（111）膜具有幾乎完美的原子結構，直至其最外層表面層，沒有任何結構缺陷，例如空位或位錯。使用無定形碳/平面銅表面模型模擬的 HRTEM 圖像與實驗 HRTEM 圖像非常匹配（圖 1a）。通過比較模擬圖像和實驗圖像之間的（111）堆疊平面的層間距（0.21?nm）（圖1d），很明顯Cu表面不變形且超平坦，并且具有與塊狀銅相同的結構。SCCF 表面的環形暗場（ADF）和環形明場（ABF）STEM 圖像與 HRTEM 觀察結果互補（圖 1e）。

可以將 SCCF 的這種顯著的超平坦表面結構與傳統的多晶銅薄膜（PCCF）和塊狀銅單晶的 Cu（111）表面區分開來，在它們上面有一個顯著的氧化銅層。值得注意的是，發現即使在空氣暴露一年多后，SCCF 樣品仍保持其超平坦和原始的表面（圖 2a-d），這表明 SCCF 具有出色的抗氧化性能。

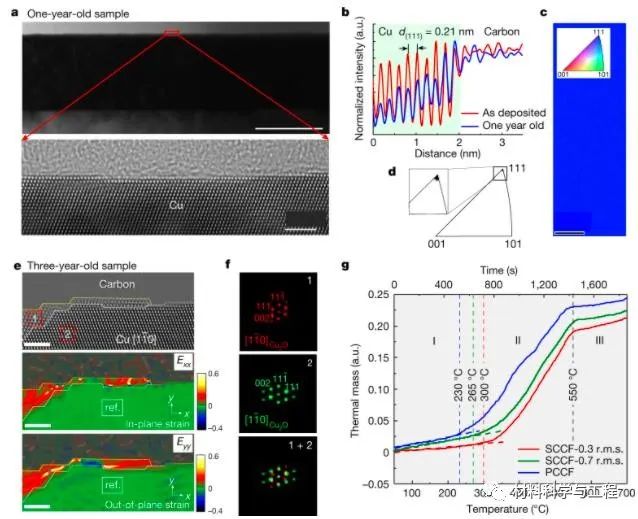

圖2. SCCF表面具有長期的抗氧化性和結構穩定性。

低倍率明場TEM（BF-TEM）圖像（圖 2a，頂部）和橫截面 HRTEM 圖像（圖 2a，底部）表明，即使SCCF長期暴露在空氣中，也沒有發生明顯的氧化。電子背散射衍射圖（圖2c）和反極圖（圖2d）表明，一年后沒有發生偏離（111）平面的晶格錯位。使用 GPA技術制備的所得應變場圖顯示覆蓋層具有與 SCCF 不匹配的新晶格結構。區域1（圖 2f，上）、區域 2（圖 2f，中）和兩個區域（圖 2f，下）的快速傅里葉變換（FFT）模式表明這兩個區域?qū)儆?Cu2O 和 Cu 相，分別表明部分表面被氧化。然而，氧化表面僅達到幾個 Cu2O 層，與多晶 Cu 中的自然氧化物層的厚度相比，這很薄。具有不同表面粗糙度的 PCCF 和 SCCF 樣品的比較熱重分析清楚地表明，與其他樣品相比，具有單原子階梯邊緣的 SCCF 在高溫下表現出出色的抗初始氧化性（圖 2g）。

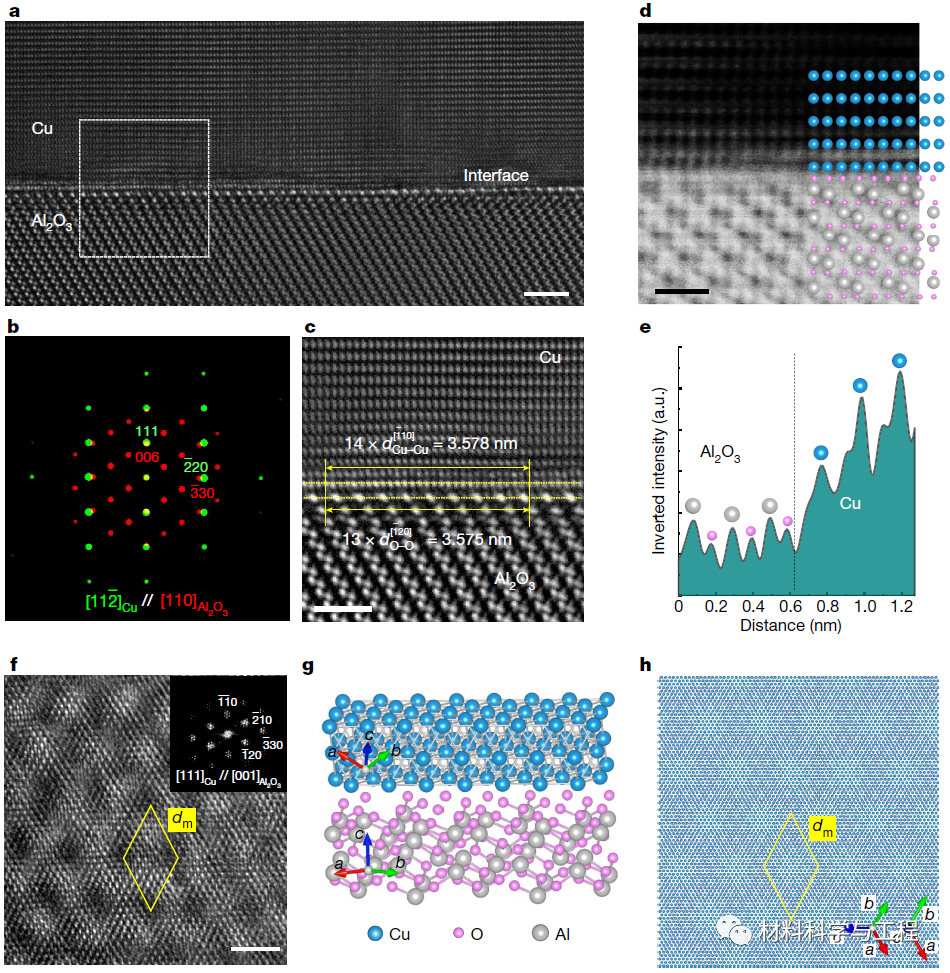

圖3. 界面結構和晶體關系。

表面的平整度決定性地受到薄膜和基板之間的界面結構的影響，可以通過結構缺陷（例如位錯）來松弛。銅膜和 Al2O3 襯底之間的界面結構由 HR（S）TEM 表征（圖 3）。整體界面結構和圖像的FFT圖表明銅晶格似乎完美地與Al2O3 基底共格，沒有界面錯配缺陷，這表明 Cu 膜在基底上發生了變質生長。界面的放大圖像（圖 3c）顯示了兩種材料之間的詳細晶格失配。薄膜中Cu原子與O原子的面內原子距離失配在 Al2O3 中估計為 6.9%。然而，考慮到擴展的原子距離失配（EADM），如果相對較長的原子距離的失配非常小，則可以緩解較大的機械失配應變。在界面上獲得的反轉強度分布（圖 3e）清楚地證實了 Cu 和 Al 層之間存在氧層，因此表明界面處存在 Cu-O 相互作用，可以在典型的 Al2O3 表面上穩定用氧氣終止。由于面內晶格失配，可以在 Cu-Al2O3 異質結構的平面圖中觀察到大尺度干涉圖案，即莫爾圖案（圖 3f）。

事實上，由于[111]Cu//[001]Al2O3 的垂直 OR 中不同的面內晶格周期性，觀察到尺寸為 1.83?nm 的六邊形莫爾圖案，這通過 FFT 圖案分析得到證實。具有相同OR的Cu-Al2O3外延模型產生的模擬莫爾圖案與實驗?zāi)獱枅D案一致，顯示出重復的大尺度對比特征（圖3g，h）。這種垂直 OR 觀察證實了 EADM 分析，并表明 SCCF 在 Al2O3 襯底上的生長機制可以基于大規模失配外延關系而不是原子級晶格相互關系來理解。通過能量色散 X 射線光譜（EDX）、ADF-STEM 成像模式下的電子能量損失光譜（EELS）和 X 射線的組合光譜方法研究 SCCF 在表面和界面區域的詳細化學性質光電子能譜。

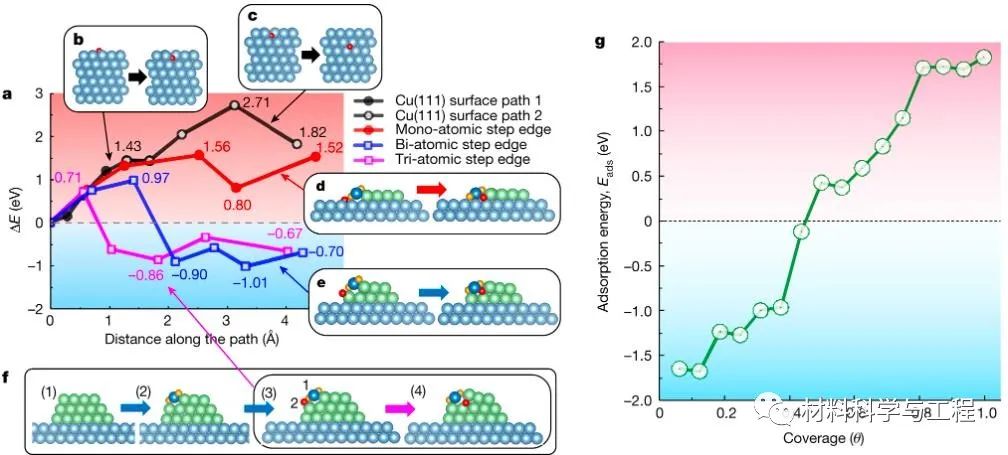

圖4. 銅表面氧化的理論分析和模型。

可以使用基于第一性原理密度泛函理論（DFT）計算的銅氧化微觀模型來了解薄膜的卓越抗氧化性。抑制氧化的主要原因是原子級平坦薄膜沒有一個關鍵特征，即多原子臺階邊緣，如圖 4 所示。圖 4a 中的能量分布表明 O 的滲透原子穿過原始 Cu（111）表面需要超過 1.4?eV 的活化能（圖 4b），O 原子僅在第二個次表面層間空間中變得穩定，進一步的能壘為 1.3?eV（圖 4c）。平面抗氧化能力強的主要原因之一是，當Cu原子被氧化時，Cu層之間的面外距離從2.10增加到2.48??，體積擴大了18%。氧化初期體積增加更為明顯：Cu表面Cu2O單層中的Cu層距離為3.26??，體積增加了55%。

鑒于一個暴露的 Cu 表面不足以引發氧化過程，研究了一種結構，其中兩個晶體學不同的平面相遇，即多原子臺階的邊緣。值得注意的是，物理吸附在 Cu（111）表面上的 O2 分子很容易以 0.027?eV 的小活化能分解成 O 離子。圖 4d-f 顯示了根據DFT 計算在這種多原子步驟的邊緣開始氧化；圖 4a 表明，就抗氧化性而言，單原子步驟和多原子步驟之間存在關鍵差異。雖然 O 原子在雙原子和三原子步驟中的滲透是放熱反應，具有較小的活化能，但單原子臺階邊緣的O具有高吸熱性，需要更大的活化能，并具有很強的抗氧化性。DFT 計算表明，隨著氧氣覆蓋率的增加，下一個 O 原子的增量吸附能變得更小，最終在超過 50% 的氧氣覆蓋率時變?yōu)樨?fù)數，從而使吸附過程在能量上不利（圖 4g）。這種氧的自我調節抑制了氧原子在提高氧覆蓋率的超平坦銅表面上的進一步吸附，并逐漸增強了表面的抗氧化性。HRTEM圖像很好地支持了氧化微觀模型，這表明偶爾存在單原子臺階的原子級平面Cu薄膜在較長時間內（≥3?年）具有很強的抗氧化性（圖2），而Cu具有多原子臺階的薄膜顯示出大量氧化。Cu（111）表面的抗氧化性受表面缺陷類型的影響很大，這表明沒有多原子臺階的原子級平坦 Cu（111）表面對于實現強抗氧化性至關重要。
