引言：中國科學院力學研究所蔣敏強研究員等人在玻璃材料抗老化方面取得重要進展，首次在實驗上實現(xiàn)了一種典型金屬玻璃在超快時間尺度內(nèi)結構的極端年輕化。相關成果以“Ultrafast extreme rejuvenation of metallic glasses by shock compression”為題，發(fā)表在Science Advances 5:eaaw6249（2019）。

亞穩(wěn)態(tài)的玻璃材料具有向熱力學平衡態(tài)的自發(fā)老化（aging）趨勢，同時伴隨著材料性能的劣化。但是，通過外部能量輸入，老化的玻璃物質(zhì)能夠重新實現(xiàn)結構的年輕化（rejuvenation）。這一反老化（anti-aging）過程一方面有助于對玻璃復雜動力學行為的基本理解，另一方面也有利于玻璃材料的工程應用。近年來，針對具有廣泛應用前景的金屬玻璃材料，一系列基于非仿射變形的結構年輕化方法被提出，以期對材料的力學、物理性能進行有效調(diào)控。但是，之前所有的年輕化方法都工作在較低應力水平且需要足夠長的時間尺度，因此，具有很大的局限性。

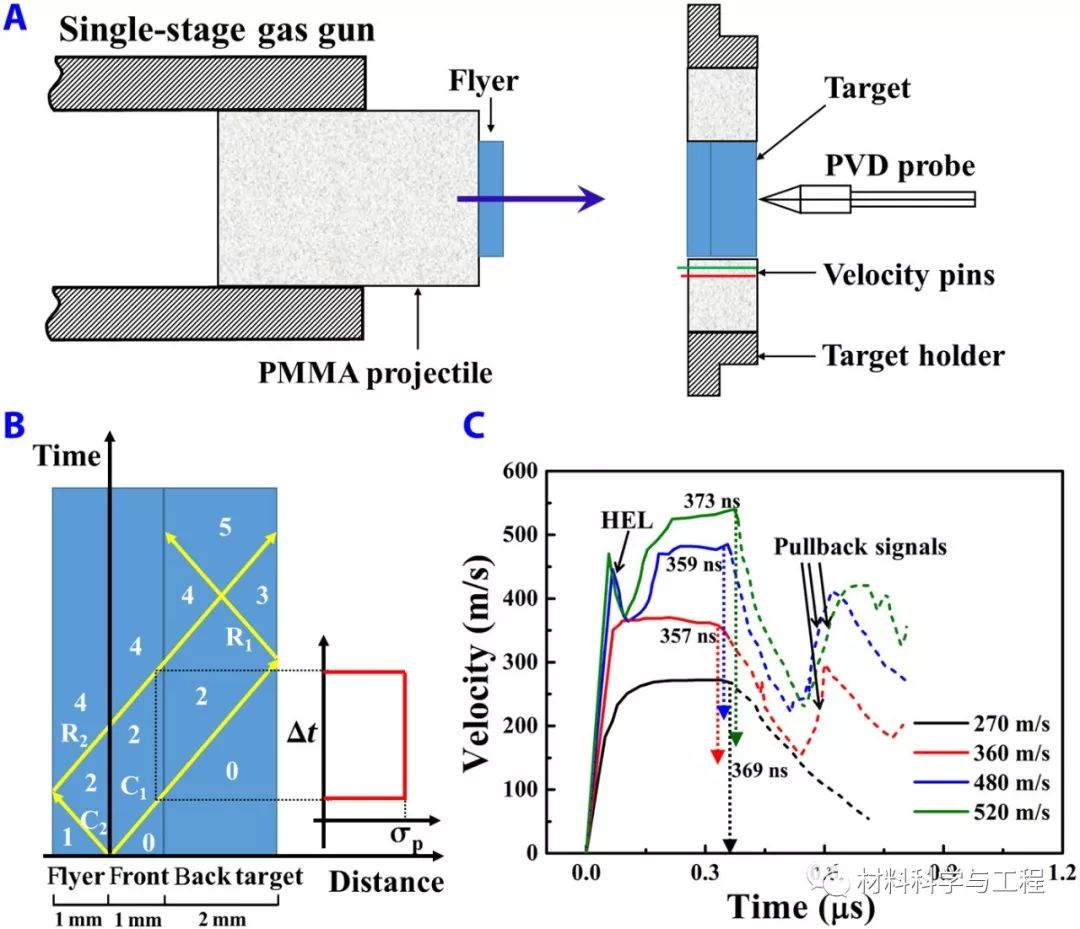

研究人員基于輕氣炮裝置的雙靶板平板撞擊技術，實現(xiàn)了典型鋯基金屬玻璃在約365納秒（人眨一次眼所需時間的百萬分之一）內(nèi)快速年輕化到一種高焓極端無序狀態(tài)。該技術的挑戰(zhàn)性在于對金屬玻璃施加幾個GPa量級的單脈沖加載和瞬態(tài)自動卸載，從而避免剪切帶、層裂等材料動態(tài)失效；同時，通過控制飛片撞擊速度，可使金屬玻璃的快速年輕化“凍結”在不同水平。

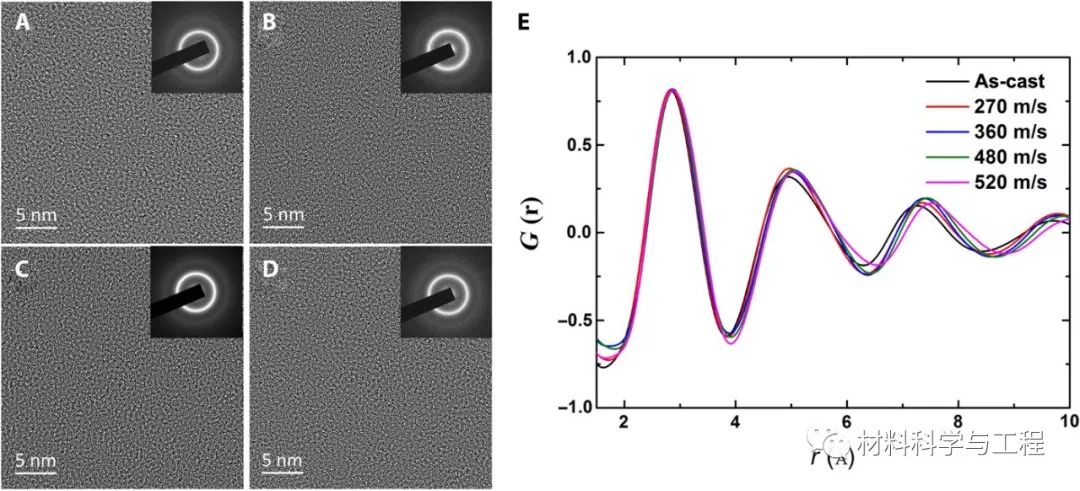

研究人員從熱力學、多尺度結構和聲子動力學“玻色峰”三個角度，對金屬玻璃的超快年輕化過程進行了全面研究，揭示出玻璃結構年輕化源于納米尺度團簇以“剪切轉變”模式誘導的自由體積產(chǎn)生。基于這一物理機制，定義了一個無量綱Deborah數(shù)，解釋了金屬玻璃超快年輕化的時間尺度可能性。該工作使實現(xiàn)金屬玻璃結構年輕化的時間尺度提高了至少10個數(shù)量級，拓展了這類材料的應用領域，也加深了人們對玻璃超快動力學的認知。

中國科學院力學研究所和西安交通大學聯(lián)合培養(yǎng)的博士生丁淦是論文第一作者，蔣敏強研究員為通訊作者，中國科學院物理研究所汪衛(wèi)華院士為共同通訊作者。中國科學院力學研究所是論文單位。
