&

四校聯(lián)發(fā)《Acta Materialia》：具有極佳可成形性的高強韌難熔高熵合金

2023-02-01 17:29:47 作者：材料科學(xué)與工程來源：材料科學(xué)與工程分享至：

由于具備優(yōu)異的高溫力學(xué)性能，難熔高溫高熵合金被看作是現(xiàn)有鎳基超級合金的替代者。然而，對于大多數(shù)已報道的難熔高熵合金，它們在室溫下可忽略的韌性和極其有限的可加工性限制了它們的應(yīng)用。

近日，來自加州大學(xué)爾灣分校、加州大學(xué)圣地亞哥分校、牛津大學(xué)和加州大學(xué)伯克利分校的研究人員，設(shè)計了一組非等原子比NbTaTi基的難熔高熵合金，該類合金可在鑄態(tài)條件下逐步冷軋至90%以上而無需中途退火，顯示出了非常好的冷加工能力。該合金的可成形性來源于高密度位錯、顯微帶和形變孿晶的激發(fā)。同時，高密度位錯形成了高速率的擴散通道，使得樣品在較低溫度和較短時間下就可消除偏析，達到了成分均勻。更重要的是，該類難熔高溫高熵合金不僅僅在高溫條件下（>1000°C）顯示出了高強度，而且在液氮溫度下（-196°C）也能保持相當高的韌性，在大溫度范圍內(nèi)突破了“強度-韌性”的掣肘。該工作提供了一種既節(jié)能又省時的設(shè)計高溫結(jié)構(gòu)材料的新思路和新方法。相關(guān)論文以題為“Strong and ductile refractory high-entropy alloys with super formability”發(fā)表在金屬頂刊《Acta Materialia》，第一作者為Cheng Zhang，通訊作者為中國工程院外籍院士Enrique Lavernia教授。

論文鏈接：

https://doi.org/10.1016/j.actamat.2022.118602

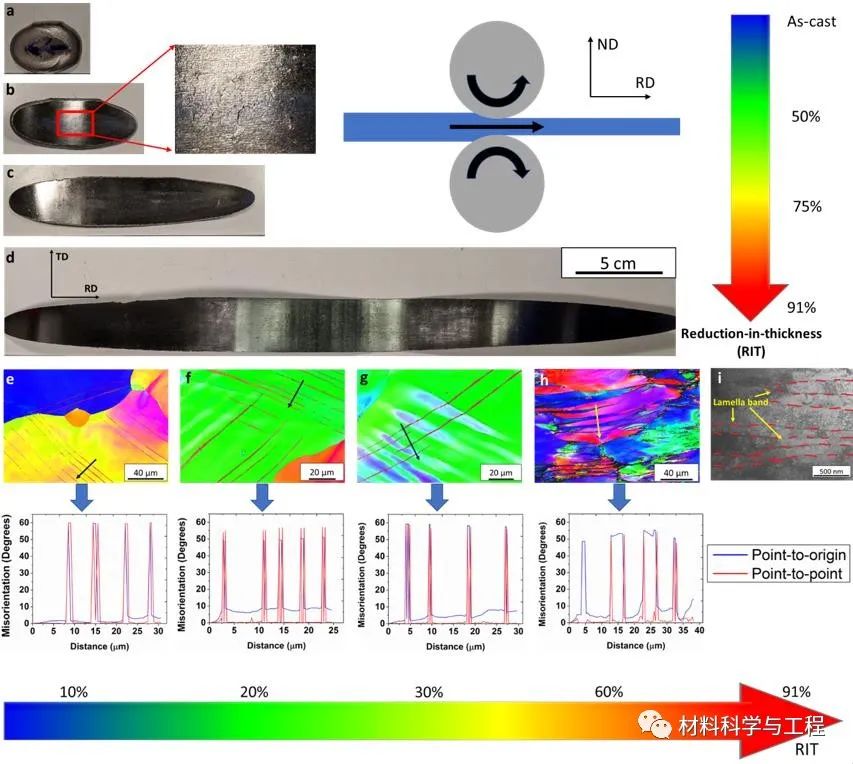

圖1 室溫下Nb₄₀Ta₂₅Ti₁₅Hf₁₅Zr₅難熔高熵合金(NTTHZ RHEA)的優(yōu)異成形性以及冷軋過程中的微觀結(jié)構(gòu)變化。(a) 鑄態(tài)；(b)冷軋至50%，表面出現(xiàn)微小裂紋，主要是之前的凝固缺陷造成的；(c) 冷軋至75%；(d) 冷軋至91%，表面裂紋消失。在冷軋過程中，隨著壓下量的增加，在圖(e-h)(壓下量10-60%)中，出現(xiàn)了形變孿晶以及顯微帶和切變帶（切變帶出現(xiàn)時壓下量為80%，見支持材料），而當壓下量達到91%時，出現(xiàn)了高密度的位錯以及層狀結(jié)構(gòu)。

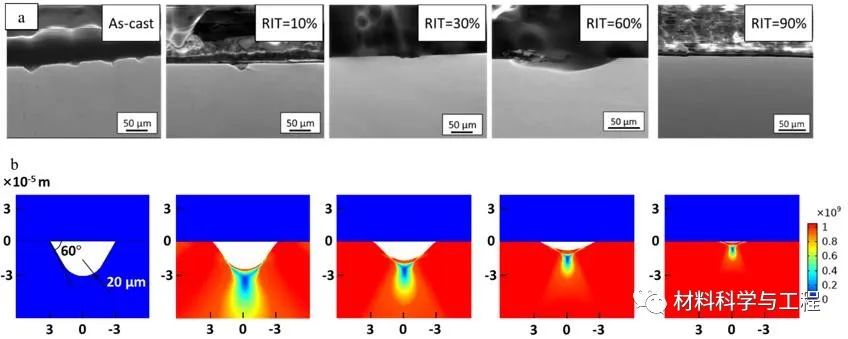

圖2 Nb₄₀Ta₂₅Ti₁₅Hf₁₅Zr₅難熔高熵合金在冷軋過程中表面的變化以及相應(yīng)的有限元模型，顯示出了獨特的過程自愈現(xiàn)象。

圖3 在壓縮過程中結(jié)構(gòu)變化的計算模擬。(a) Nb₆₀Ta₂₅Ti₁₅基底沿著[110]方向進行形變量為10%, 20%, 30%的壓縮。從左到右為，孿晶形核，增殖，以及生長。(b) Nb₆₀Ta₂₅Ti₁₅基底沿著[001]方向進行壓縮。可以看到孿晶的形核與生長。(c) 純Nb沿著[001]方向壓縮，形變由位錯滑移占據(jù)主導(dǎo)。

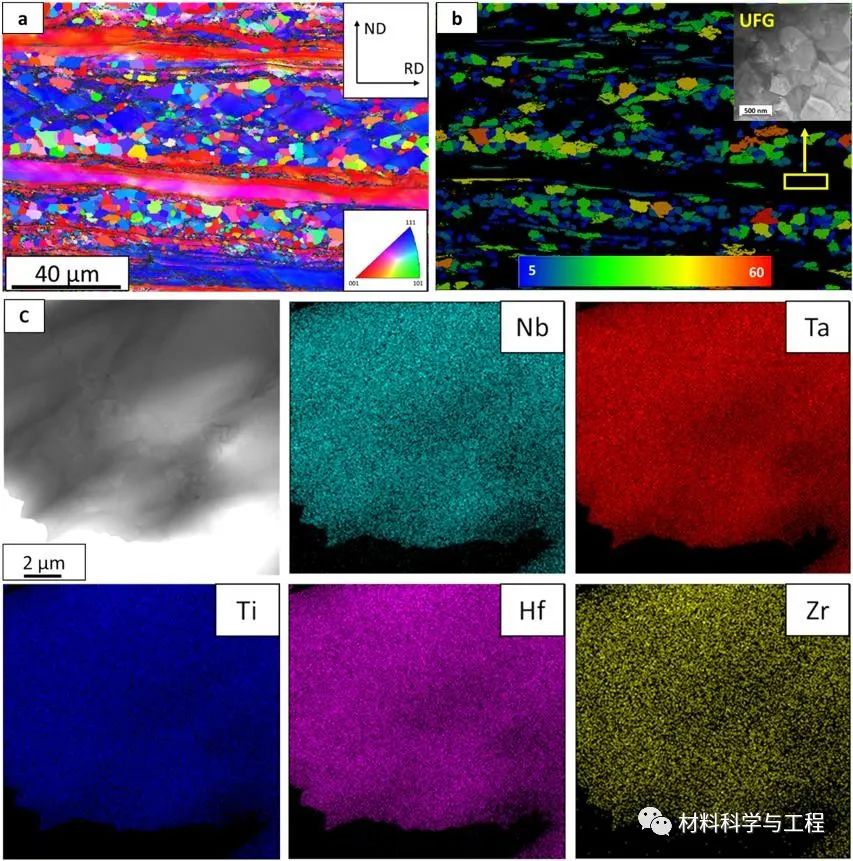

圖4 異質(zhì)層狀結(jié)構(gòu)（細晶+超細晶）的Nb₄₀Ta₂₅Ti₁₅Hf₁₅Zr₅難熔高熵合金以及相關(guān)的元素分布。冷軋90%后，在900°C下退火1個小時，鑄態(tài)時的偏析完全消失，這是由于元素沿著位錯快速擴散，在較低溫度和較短時間內(nèi)就可達到均勻。而相同基底的一組合金，在1500°C和1300°C的條件下加熱12小時，枝晶和元素偏析依舊存在（見支持材料）。由于具備優(yōu)異的成形性，通過后續(xù)的熱處理，可以調(diào)控微觀結(jié)構(gòu)，比如細晶結(jié)構(gòu)和粗晶結(jié)構(gòu)。

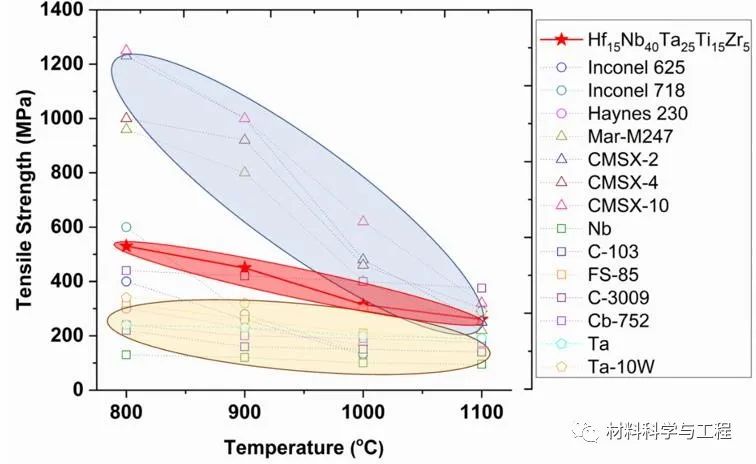

圖5 異質(zhì)層狀結(jié)構(gòu)（HL）的Nb₄₀Ta₂₅Ti₁₅Hf₁₅Zr₅難熔高熵合金在室溫和高溫條件下的力學(xué)性能。(a) 異質(zhì)層狀結(jié)構(gòu)的合金在室溫和高溫條件下(800-1100°C)的拉伸真應(yīng)力-應(yīng)變曲線，顯示出了優(yōu)異的力學(xué)性能。在室溫下與細晶結(jié)構(gòu)(FG)和粗晶結(jié)構(gòu)(CG)的樣品相比，異質(zhì)結(jié)構(gòu)的樣品表現(xiàn)出了更好的拉伸性能。這主要得益于非均勻形變引起的強化。(b,c) 室溫下拉伸后異質(zhì)結(jié)構(gòu)樣品的斷裂表面，顯示了韌性斷裂。
