1. 提出了表面配位誘導的深度重構的概念和基于雙核[Cu（μ-HCOO）（OH）2]2的分子鈍化層模型，揭示了甲酸根鈍化銅的分子機制。

2. 拓展到各種形貌和尺度的銅材料的抗氧化防腐蝕，成功應用于透明導電電極和導電銅漿。

銅是一種重要的基礎金屬，其儲量豐富，使用廣泛。人類利用銅的歷史非常久遠，西亞人在一萬年前已采用用銅制作裝飾品，而青銅的廣泛使用是人類文明進入青銅時代（公元前4000年至公元初年）的標志。

同時，銅又是一個充滿生機和活力的現代工程材料。銅以品種繁多的金屬、合金和化合物的形式被人們?cè)谏a(chǎn)和生活中廣泛利用。然而，與鋁和鎳等金屬不同，銅不容易形成穩定的表面鈍化層以阻止其被空氣連續腐蝕。在各類銅防腐技術中，表面非金屬涂層的使用最為廣泛。目前，表面活性劑，有機聚合物，無機材料（如石墨烯或氮化硼）被用作Cu材料的表面涂層，可以減少Cu與空氣的接觸，從而抑制其深度氧化。

然而，在Cu上制備這種涂層以獲得優異的抗腐蝕性能同時在實際條件下保持Cu的良好導電性和導熱性仍然是具有挑戰性的。

廈門大學鄭南峰教授、傅鋼教授和北京大學江穎教授及其合作研究人員發展了一種有效的表面配位化學鈍化的策略，可以實現從Cu箔到Cu納米線等各種尺度Cu材料的抗氧化。

意外發現

2017年，鄭南峰課題組正在進行一項關于銅催化劑電催化還原CO2的研究工作（Sci. Adv. 2017, 3（9）， e1701069），學生偶然發現了一個銅納米材料在放置了半年的時間后仍保持紫紅色。

根據通常的經驗，銅納米材料極易被氧化，無論是納米線、納米片，還是納米顆粒，在空氣中放置幾天后，其顏色就會由于被氧化而變暗甚至變黑。很難理解，為什么這個樣品在空氣中放置半年的時間還能保持金屬銅的顏色。這個意外的發現，就引出了后面更多的科學探索。

由于在銅納米片的制備過程中，采用甲酸鈉作為還原劑，是否由于甲酸鹽存在才導致銅納米片穩定？據此，研究團隊首先通過在甲酸鈉（HCOONa）溶液中水熱處理Cu箔，發現可以在苛刻的堿性條件下防止Cu的氧化腐蝕，初步驗證了猜想。

為了闡明甲酸鈉導致鈍化的分子機制，采用了系統的研究手段，包括原子分辨率的掃描隧道顯微鏡和原子力顯微鏡技術、密度泛函理論計算、質譜、拉曼光譜等技術。系統研究揭示了在甲酸鈉的作用下，Cu表面重構為Cu（110），并形成了長程有序且致密的由甲酸銅二聚體和O2-（或氫氧根）構成分子鈍化層。這種獨特的表面配位結構有效阻礙了O2在表面的吸附和活化，同時不影響Cu的本征導電和導熱性質。

研究人員還將這一技術拓展到宏觀的銅材料（如銅導線、銅絲網），微米銅粉以及納米銅材料（如銅納米線、銅納米顆粒）等，應用于透明導電電極、導電銅漿等領域，并開發了一種室溫電化學的銅材料表面鈍化處理技術。

神奇的甲酸根

甲酸根處理的銅具有優異的防腐性能

研究人員采用溶劑熱法制備得到了甲酸根處理的銅箔。如圖1a所示，未處理的Cu箔表面在25 ℃下保持在0.1 M NaOH中8 h后完全變黑。相比之下，甲酸根處理后的Cu箔（表示為Cu-FA）在苛刻條件下保持其金屬光澤。這種防腐性能甚至優于廣泛使用的Cu合金（即黃銅，青銅）以及石墨烯包裹的Cu（圖1a）。通過光學和掃描電子顯微鏡也證實了處理過的Cu的優異防腐性能（圖1b-c）。在光學顯微鏡下，當Cu-FA在空氣+NaOH溶液中暴露后仍保持其金屬光澤時，通過拉曼光譜都沒有在Cu-FA箔上觀察到明顯的氧化物種。與之相反，未處理的Cu箔被一層深色沉積物覆蓋。結合SEM圖和Raman光譜清楚地揭示了在空氣中堿性腐蝕后未保護的Cu箔表面表面被氧化生成CuO。

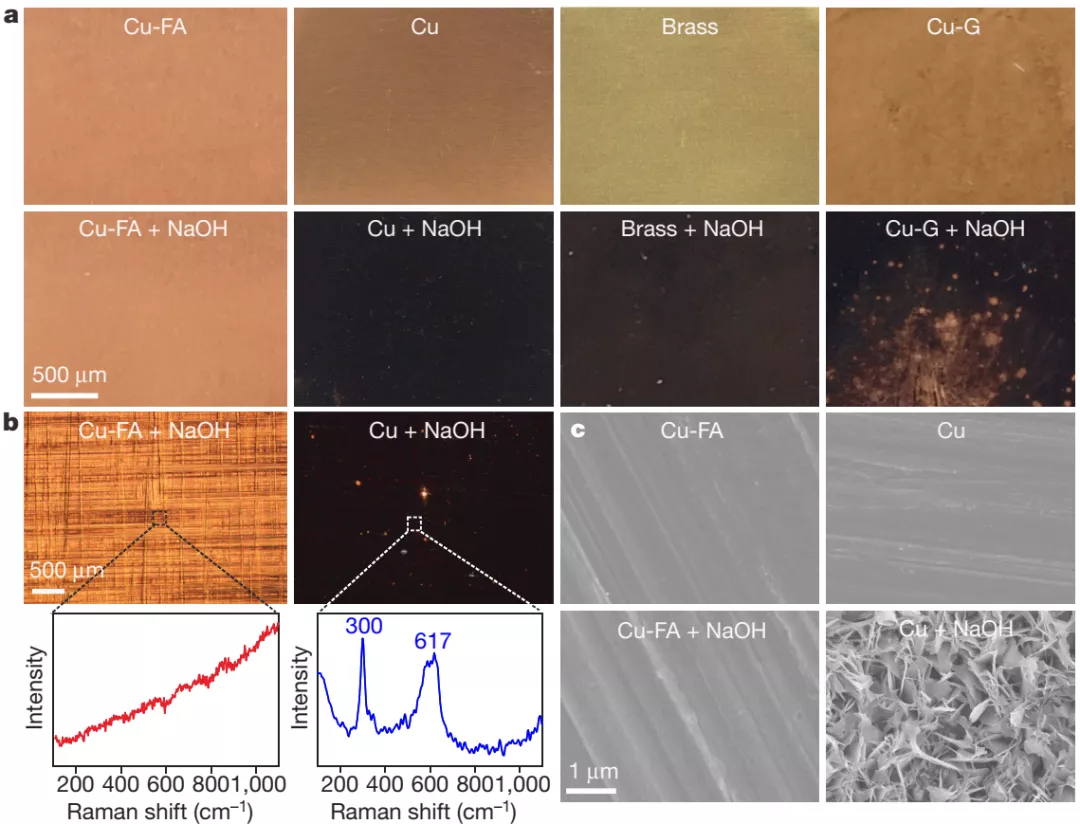

圖1. 甲酸根修飾的銅防腐性能表征

溯本求源

分子鈍化層的精細結構

為了從原子層次上探明Cu-FA表面鈍化層的精細結構，研究人員采用掃描隧道顯微鏡（STM）和原子力顯微鏡（AFM）進行表征。當采用多晶Cu箔作為處理基底，300℃真空熱退火后，Cu-FA表面可清晰地觀察到大范圍的單晶疇（圖2a）。由圖中可見，Cu-FA表面的臺階高度均勻，約為2.55 ?（圖2a），與Cu（110）表面的雙原子臺階位高度吻合，說明Cu多晶表面經甲酸根處理后大部分已重構為（110）表面。

從高分辨率STM圖像中，可以分辨出一個完美的Cu（110）-c（6×2）超晶格（圖2b）。應該注意的是，只有甲酸鹽處理后的Cu箔中才能觀察到c（6×2）超晶格。在恒定高度AFM圖像中，STM圖像中的每個圓形突起可以被進一步解析為成對的非球形瓣（圖2c）。在AFM圖像中，成對的瓣呈三角形，且瓣與瓣之間的間距為3.73±0.03?（圖2c的插圖），明顯大于Cu（110）最相鄰短橋位Cu原子的距離（2.55 ?），這就排除了明亮的突起源于甲酸根在Cu（110）表面的橋式配位。

根據晶體結構，Cu（II）甲酸鹽配位化合物容易形成由四個甲酸根和雙核Cu構成的翼輪式（paddle wheel）結構，每對甲酸鹽上C原子的距離通常在3.2-4.0 ?的范圍內。FT-IR、Raman和TPD-MS研究證實，Cu-FA表面存在橋式配位的甲酸鹽。據此，從理論上構建了一個Cu（110）-c（6×2）超結構，其表面覆蓋著一層類似Cu（II）甲酸鹽的雙核[Cu（μ-HCOO）（OH）2]2單元，其他的表面位被O2-占據。令我們驚訝的是，不僅兩個配體甲酸根（Calc：3.76?）之間的C-C距離，而且HCOO-部分的三角形精細結構，與實驗觀察結果完全一致（圖2e）。該結構可以看作是一種梯度材料，表面雙核Cu基團上Cu的價態從+2下降到次表面的+1，到內部Cu原子的0價。這一點也被電化學線性掃頻伏安法、Auger和X射線光電子能譜（XPS）證實。

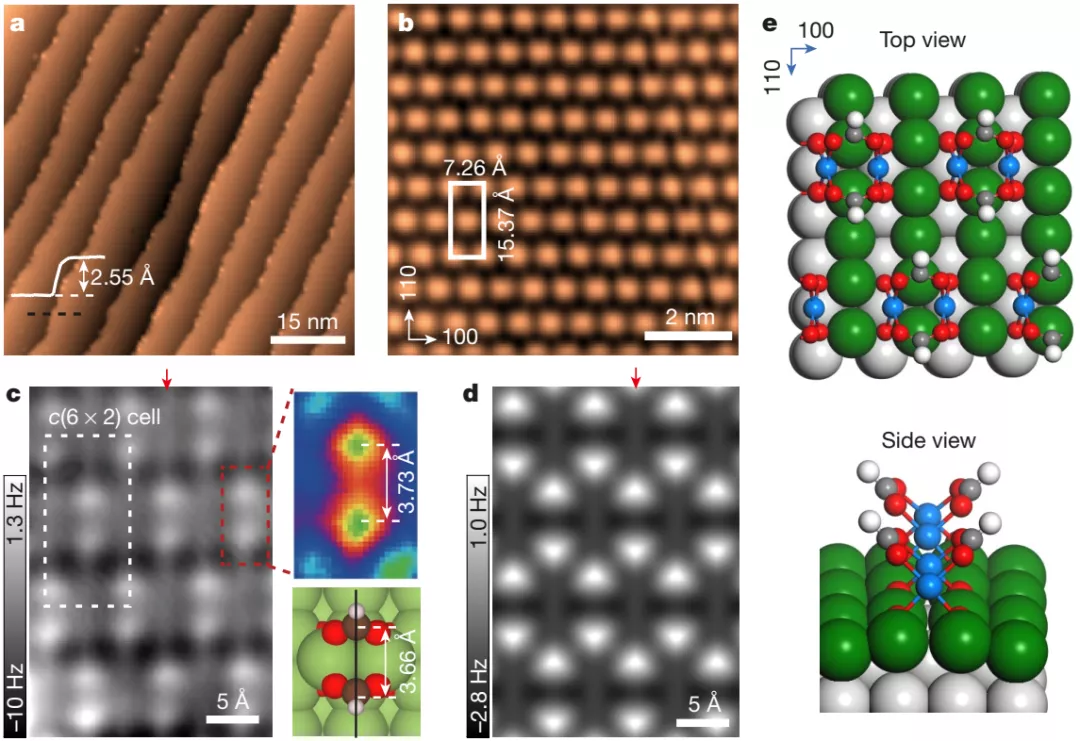

圖2. 甲酸根處理的多晶銅箔的STM/AFM圖以及去水化甲酸銅二聚體“鷹翼型”分子層鈍化模型

簡單配位層的鈍化機制

Cu（110）和雙核[Cu（μ-HCOO）（OH）2]2結構對表面鈍化的重要性

在所提出的防腐新機制中，關鍵是甲酸根處理后Cu表面需重構為Cu（110），并通過雙核[Cu（μ-HCOO）（OH）2]2單元和O2-穩定，才能實現表面防腐。可以預測，如采用甲酸鹽直接處理Cu（110）單晶表面將有效減少表面處理時間。研究人員在100 ℃下分別用甲酸鈉溶液處理暴露（110），（111）和（100）表面的Cu材料，發現對于Cu（110），甲酸根處理時間縮短至1小時即可具有抗腐蝕性能，而對于具有Cu（111）和（100）暴露面的Cu材料，即使將處理時間延長至10小時，表面也會被嚴重腐蝕（圖3a-c）。

研究人員采用理論計算對比O2和Cl-在裸露的Cu（110）和Cu-FA上的吸附自由能，發現O2和Cl-與裸露的Cu（110）強烈相互作用，但表面覆蓋雙核[Cu（μ-HCOO）（OH）2]2和O2-的Cu（110）顯著抑制了O2和Cl-的吸附，因此抑制了Cu的進一步氧化腐蝕（圖3d）。理論計算還預測銅表面的防腐性能可通過引入具有更強配位能力的烷基硫醇而得到進一步提升。研究人員發現Cu-FA經過在1 mM的烷基硫醇中浸泡5 min后，可以得到了硫醇和甲酸根共保護的銅（Cu-FA/DT）。從防腐性能上看， Cu-FA/DT相比未處理的Cu提升了2個數量級，而相比Cu-FA也提高了接近一個數量級（圖3e）。光學照片也清晰地反映了硫醇處理對防腐性能的增強（圖3f）。

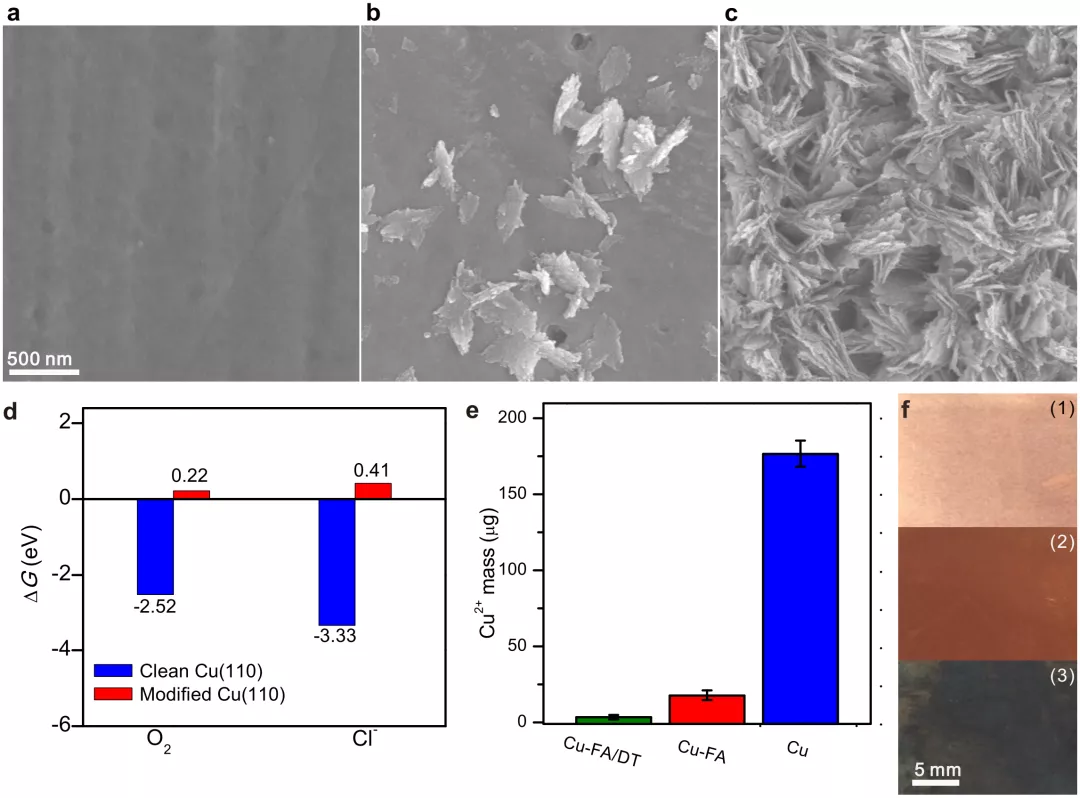

圖3. Cu（110）和雙核[Cu（μ-HCOO）（OH）2]2鈍化分子層在銅抗氧化中的關鍵作用

體系拓展

銅納米材料的抗氧化

未修飾的Cu 納米線（Cu NWs）在空氣容易被氧化形成表面氧化枝晶，導致電導率的降低。甲酸根處理后的Cu NW（表示為Cu NWs-FA）在空氣中可穩定2個月。即使在空氣中48小時熱處理后， Cu NWs-FA樣品中未能檢測到CuO形成（圖4a-d）。

室溫電化學鈍化技術的初步探索

研究人員還初步探討了利用電化學處理來形成配位鈍化層的可行性，在含HCOONa溶液中，通過電化學氧化-還原處理，誘導表面銅的重構和配位保護層的形成（圖4e），所得到Cu箔也具有好的防腐性能，為使用卷對卷工藝連續生產抗腐蝕Cu材料提供了可能（圖4f）。

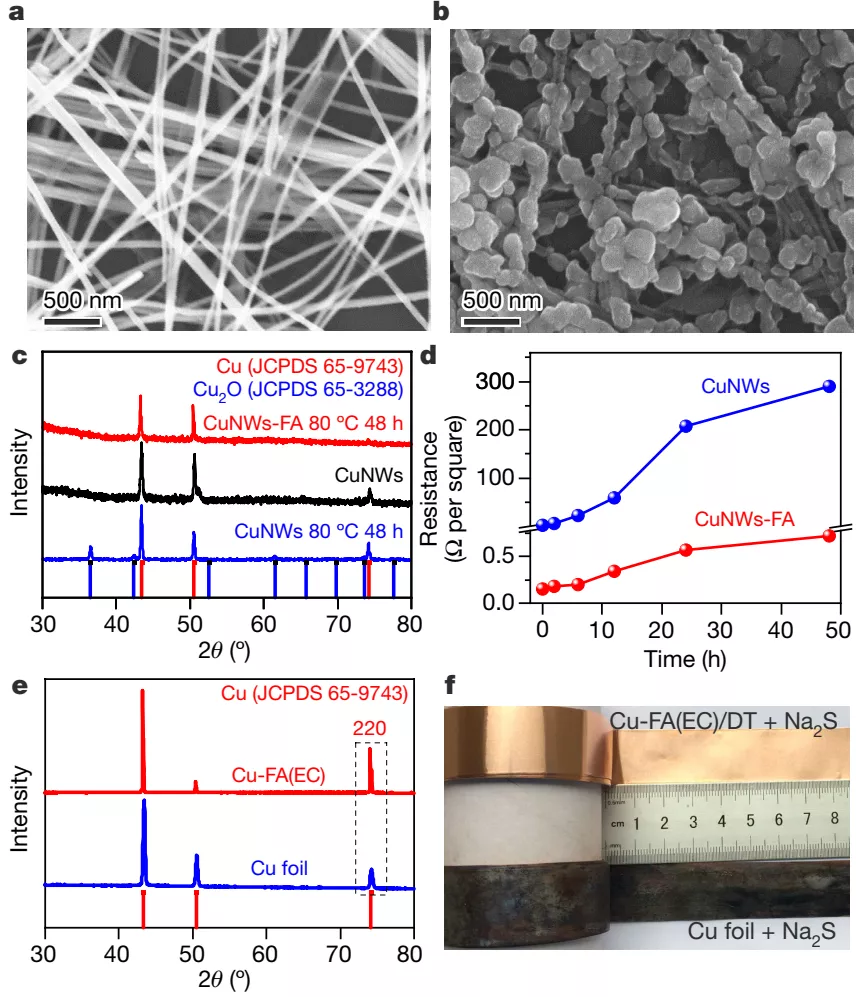

圖4. 拓展到銅納米線的抗氧化以及室溫電化學處理銅箔的技術

基于該技術修飾的銅粉已被用于抗氧化銅漿的公斤級制備，并可應用于射頻識別天線等領域。

該工作在廈門大學鄭南峰教授、傅鋼教授和北京大學江穎教授的共同指導下完成，很好地展示了實驗、高精度表面結構表征和理論計算的緊密結合對深入認識復雜表界面結構及其功能提供了有力支撐。實驗主要由廈門大學化學化工學院博士后彭健、汪知昌和北京師范大學郭靜教授完成。理論計算主要由廈門大學化學化工學院博士生陳碧麗完成。球差電鏡和XPS主要由中科院物理所谷林教授與張慶華博士以及上海科技大學劉志教授與周琴博士完成。廈門大學鄭蘭蓀教授、吳炳輝副教授、林昌健教授以及他們所指導的多位研究生也參與了工作部分研究與結果分析討論。研究工作得到了國家自然科學基金委、科技部中國、博士后科學基金、“科學探索獎”等的資助和支持。

參考文獻：

Jian Peng,  Bili Chen,  Zhichang Wang,  Jing Guo, Binghui Wu, Shuqiang Hao, Qinghua Zhang, Lin Gu, Qin Zhou, Zhi Liu, Shuqin Hong, Ang Fu, Zaifa Shi, Hao Xie, Sifan You, Duanyun Cao, Chang-Jian Lin, Gang Fu,* Lan-Sun Zheng, Ying Jiang,* Nanfeng Zheng*. Surface Coordination Layer Passivates Oxidation of Copper. Nature 2020, 586, 390-394.
