7.1宏觀形貌分析

7.1.1鋼板度達克羅劃叉試樣

劃叉試樣在9 個大氣試驗站進行2a 曝露試驗后，其外觀如下圖

表7-1表鋼板鍍達克羅試樣在大氣曝露2a 后劃叉試樣宏觀形貌評價

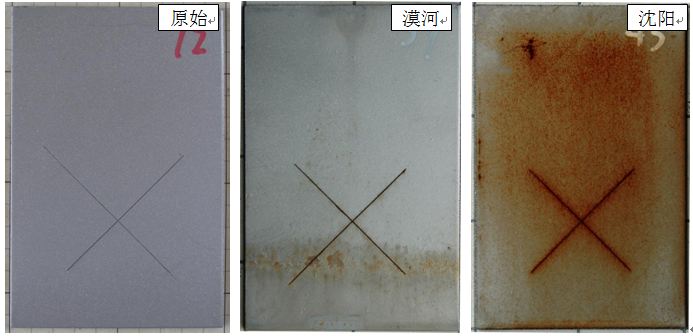

圖7-1表鋼板鍍達克羅劃叉試樣在大氣曝露2a 后劃叉試樣宏觀形貌圖

7.1.2鋼板度達克羅試樣

試樣在9 個大氣試驗站進行2a 曝露試驗后，其外觀如下圖

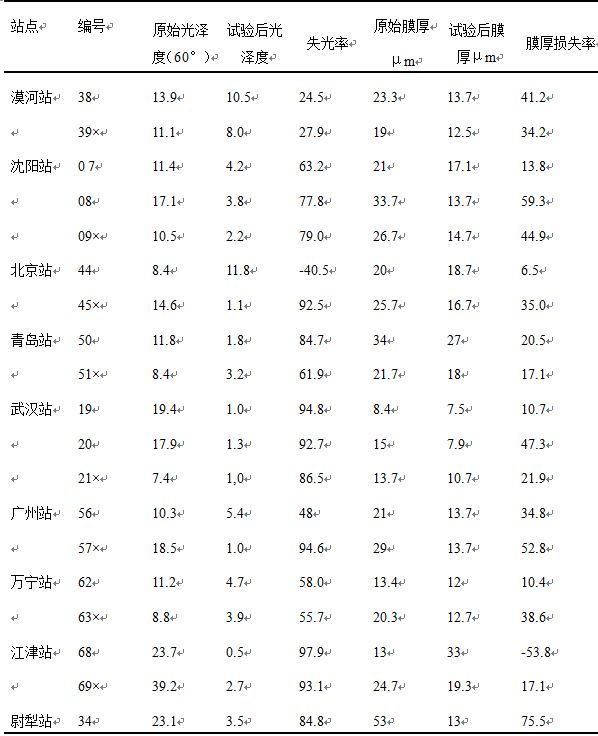

表7-2鋼板鍍達克羅試樣在大氣曝露2a 后宏觀形貌評價

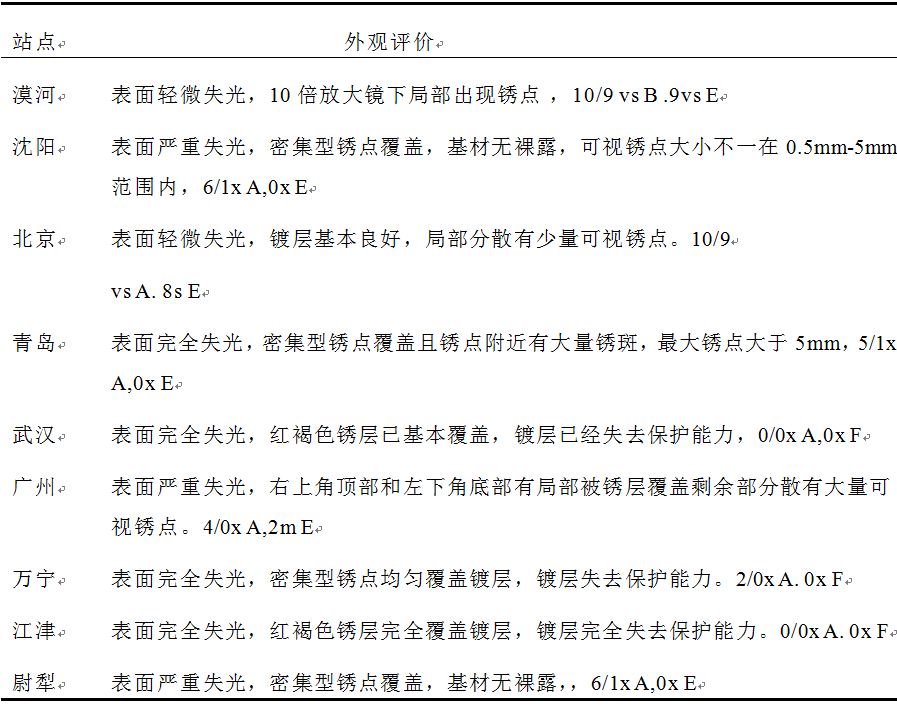

 表7-3 鋼板鍍達克羅試樣在大氣曝露2a 后外觀評價

 圖7-2表鋼板鍍達克羅試樣在大氣曝露2a后宏觀形貌

7.2電化學腐蝕行為

圖7-3為鋼板鍍達克羅在各站點暴曬2年后試樣在3.5%氯化鈉溶液中塔菲爾極化曲線，表7-4極化曲線擬合結果，由擬合結果可知北京、沈陽站點試樣自腐蝕電流密度在10-6A.cm2級別，廣州、青島、武漢、尉犁、萬寧五個站點暴曬后試樣自腐蝕電流密度在10-5A.cm2，其中江津站帶銹試樣自腐蝕電流密度達到5.929×10-4 A.cm2，江津站試樣腐蝕最嚴重和宏觀腐蝕形貌分析一致，北京自腐蝕電流密度最小，鍍層具有一定保護能力，其它各站點試樣鍍層表面達克羅保護層已經失去保護能力。

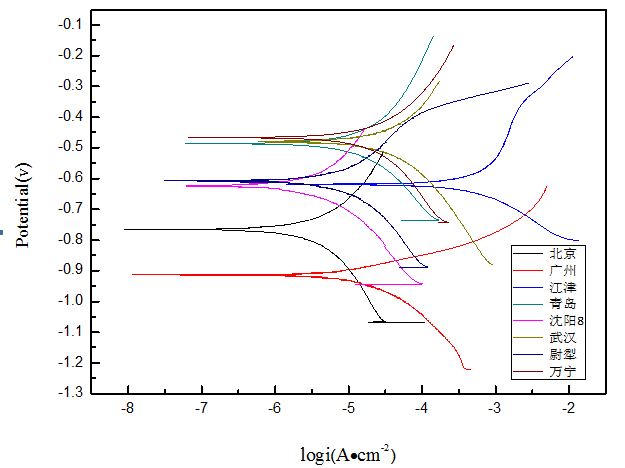

圖7-3鋼板鍍達克羅試樣在大氣曝露2a后在3.5%氯化鈉溶液中極化曲線

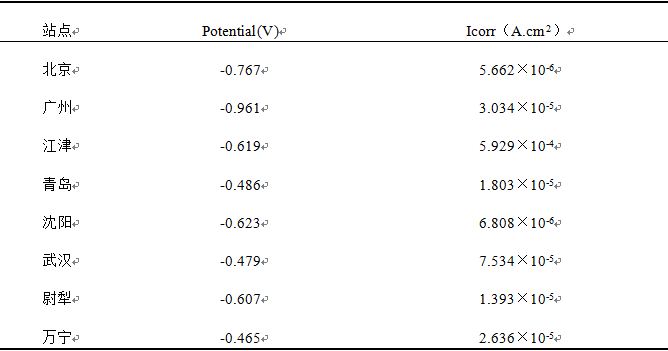

7-4鋼板度達克羅暴曬2年后Tafel極化曲線擬合結果
