疲勞是指在低于材料極限強度（ultimate strength）的應力（stress）長期反復作用下，導致結構終于破壞的一種現象。由于總是發生在結構應力遠低于設計容許最大應力的情況下，因此，常能躲過一般人的注意而不被發覺，這也是疲勞最危險的地方。

材料在承受反復應力的作用過程中，每一次的應力作用稱為一個應力周期（cycle），此周期內的材料受力狀態，由原本的無應力先到達最大正應力（拉伸應力），然后到達最大負應力（壓縮應力），最后回到無應力狀態。在此受力過程中，每一個應力周期所經歷的時間長短（即︰頻率）與疲勞關系甚微，應力周期的振幅及累積次數才是決定疲勞破壞發生的時機；另外，壓縮應力不會造成疲勞破壞，拉伸應力才是疲勞破壞的主因。

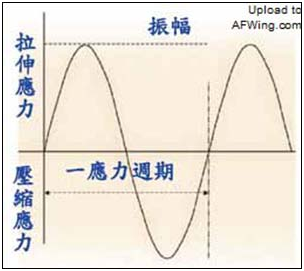

材料承受反復應力的作用過程

疲勞破壞大致分為兩類︰低周期疲勞（low cycle fatigue）及高周期疲勞（high cycle fatigue）。一般而言，發生疲勞破壞時的應力周期次數少于十萬次者，稱為低周期疲勞；高于此次數者，稱為高周期疲勞。低周期疲勞的作用應力較大，經常伴隨著結構的永久塑性變形（plastic deformation）；高周期疲勞的作用應力較小，結構變形通常維持在彈性（elastic）范圍內，所以不致有永久變形。

材料疲勞破壞的進程分為三階段︰裂紋初始（crack initiation）、裂紋成長（crack growth）、強制破壞（rupture）。材料表面瑕疵或是幾何形狀不連續處，材料晶格（lattice）在外力作用下沿結晶面（crystallography plane）相互滑移（slip），形成不可逆的差排（dislocation）移動，在張力及壓力交替作用下，于材料表面形成外凸（extrusion）及內凹（intrusion），造成初始裂紋。這些初始裂紋在多次應力周期的拉伸應力連續拉扯下逐漸成長，并使材料承載面積縮減，降低材料的承載能力。當裂紋成長到臨界長度（critical length）時，材料凈承載面積下的應力已超過材料的極限強度，此時的材料強制破壞也就無法避免了。

疲勞強度影響因素

影響疲勞強度的因素比較多，以下幾類因素在航空發動機設計、制造中需要重點予以考慮。

應力集中：疲勞源總是出現在應力集中的地方，必須注意構件的細節設計以避免嚴重的應力集中，比如加大剖面突變處的圓角半徑；

表面狀態：疲勞裂紋常常從表面開始，所以表面狀態對疲勞強度會有顯著的影響，表面加工越粗糙，疲勞強度降低、越嚴重；溫度：一般隨著溫度的升高，疲勞強度會降低。
