1. 引言

除傳統散石防沖刷設計外，替代方案采用不同材料，在成本效益、采購便捷性及安裝易用性上更具優勢。這類方案在海上風電領域應用較新，相關設計與部署指南目前較為匱乏。

在歐洲，通過物理模型試驗研究了多種替代方案，以明確其在不同工況、不同基礎結構下的性能及潛在失效機制。制定可靠的替代防沖刷系統設計指南，需結合物理縮尺模型研究與現場驗證，而可控實驗室環境下的方案測試，為這一迭代過程奠定了基礎。

替代防沖刷系統的防沖刷機理，在水利工程領域并非新概念，其海上應用借鑒了橋梁沖刷防護、海岸防護等其他水利工程領域的經驗。歐洲承包商的研究重點，聚焦于海上風電常見的海洋環境條件及基礎結構；與散石防沖刷系統類似，本文討論核心為這些系統的防沖刷水力性能。

本章概述替代方案，涵蓋所涉替代系統共有的安裝、運行及維護要點，具體方案將在其他文案詳細探討。

2. 替代防沖刷系統概述

下表列出替代防沖刷系統，包含簡要說明及試驗類型（中型試驗：約1:30比例水池試驗；大型試驗：約1:6比例Delta水槽波浪試驗）。

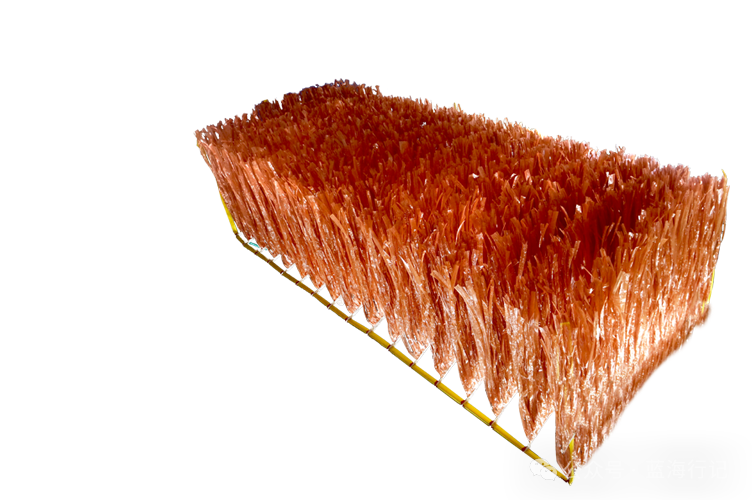

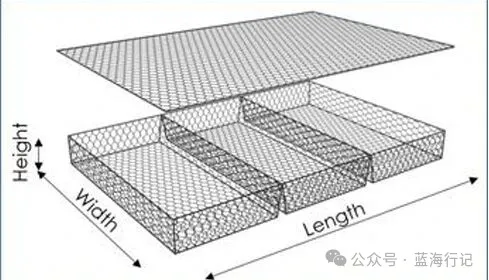

人工植被（葉狀墊）、混凝土塊墊、石籠及壓載填充墊這四種方案，在制造工藝、材料、重量及柔韌性上存在差異，但均具備共同特性——由可制成不同形狀的單元（墊體、床墊式結構）組成，這些單元是防沖刷系統的基本構建模塊。

此類防沖刷系統優勢如下：

- 采購與制造：可現場制造，或在其他地點預制后用當?shù)乜捎貌牧蠅狠d，采購方式靈活（需注意質量控制）；

- 安裝：系統單元（墊體）可通過海上起重機安裝（散石防沖刷系統精準安裝通常需落管船）；單元可設計為比同等效果散石防護系統更輕便，所需作業更少或?qū)χ匦驮O(shè)備要求更低；

- 可設計預安裝及自部署系統，簡化安裝流程。

替代方案也面臨獨特挑戰，主要涉及單元間精準定位以避免間隙，以及可能更復雜的維護策略。對設計者而言，關鍵是充分了解防沖刷系統性能，以設計出參數適宜（如重量、柔韌性、厚度等）且能承受設計荷載的系統。

表 1 歐洲承包商測試的替代防沖刷方案概述

3. 安裝方法

替代防沖刷系統在海底的安裝多為受控過程，需使用相對輕便、簡單的設備。多數系統在基礎結構安裝完成后安裝，部分系統的同步安裝方法仍在研發中；預安裝應用較少，因需特殊設計才能避免或減輕基礎結構安裝對防沖刷系統的損壞。

下文概述安裝方法及相關設備，特定系統的安裝注意事項將在各系統單獨章節詳細討論。

3.1 替代系統的后期安裝

替代防沖刷系統后期安裝可應用于單樁、導管架、電纜及管道等場景。需評估基礎結構與防沖刷系統安裝間隔期內的沖刷風險，必要時采取緩解措施。

3.1.1 通用安裝方法

本項目研究的替代防沖刷系統由多個獨立墊體組成，需分別安裝。墊體制造完成并運輸至已安裝基礎結構處后，通用安裝流程如下：

1. 墊體最終組裝并與起吊框架連接；

2. 起重機起吊并下放連接墊體的起吊框架；

3. 結合船舶起重機與潛水員、起吊框架GPS或遙控潛水器（ROV），將墊體定位在海底，確保精準放置；

4. 在海底釋放墊體。

安裝需使用的基礎設備包括：

- 防沖刷系統單元；

- 起吊框架；

- 具備足夠起吊能力的起重機；

- 用于墊體海底精準定位的ROV、潛水員或其他工具。

通常，DP2級（二級動力定位）船舶可完成（輕型）替代防沖刷系統安裝。部分系統安裝前可能需額外作業（如填充、布線），可在岸上完成（需足夠甲板空間存放成品墊體）或海上完成（需額外設備及時間），具體取決于系統特性、可用甲板空間、特殊設備要求等因素。

3.1.2 起吊與搬運設備

不同方法、安裝承包商、客戶及地區的設備設計和規格可能不同，但所有起吊部件設計需具備足夠安全系數，以應對：

- 空中及水中起吊荷載，及可能的雙墊體同時起吊；

- 水中起吊的附加質量效應；

- 穿越飛濺區的影響；

- 惡劣環境下的多次使用；

- 墊體剛性導致的吊索（連接墊體與起吊框架）受力不均。

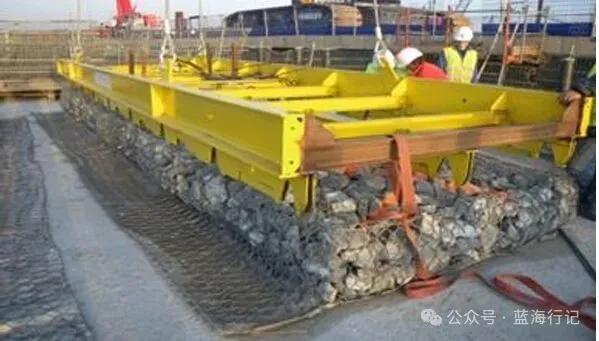

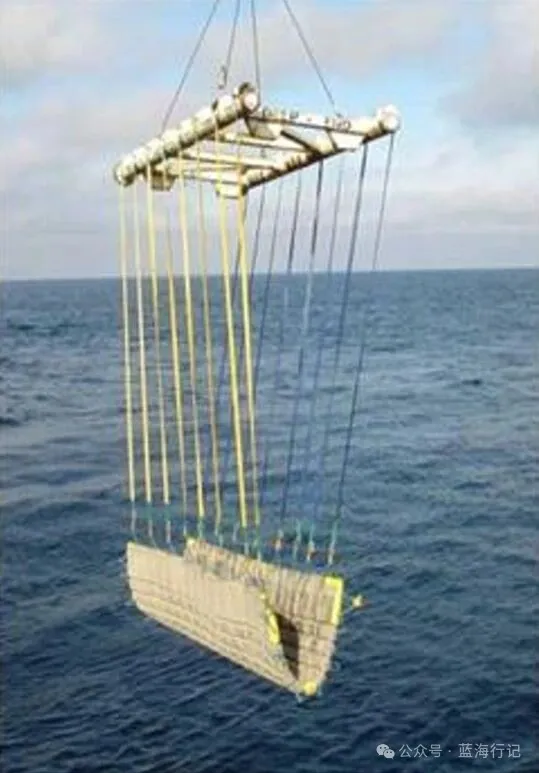

墊體安裝可使用吊梁、機械起吊框架、多部署框架（可同時安裝多個墊體）等多種起吊框架。墊體在海底的釋放，通常通過機械釋放（常需ROV配合）或液壓釋放實現，兩種方式均能一次性釋放所有掛鉤/綁帶。

3.1.3 墊體與起吊框架的索具連接

防沖刷墊體需通過足夠強度的索具與搬運框架連接，確保作業安全簡便。索具需按行業標準（如DNV等）檢查、測試和認證，并依可靠作業規范設計；索具作業需由經培訓、技術熟練且經驗豐富的索具工，按索具設計方案執行。

搬運工具與墊體間需保持足夠垂直間隙（尤其機械搬運設備，ROV可能需在下方作業）。需考慮船舶升沉運動及起重機類型（是否具備升沉補償功能），這些因素決定織帶吊索的合適長度。

索具設計需納入足夠安全系數，包括空中及水中重量的動態系數、附加質量系數及效應、含飛濺區影響的動態系數，以及墊體柔韌性導致的吊索（連接墊體與搬運設備）受力不均。

3.1.4 墊體在海底的放置

單個墊體在海底需相對彼此及結構精準定位，避免間隙（海床暴露）或過度重疊，這一點需在設計階段考慮，因墊體水平安裝精度存在限制（受系統、安裝方法、工況等因素影響）。

模型試驗結果顯示，單個墊體間約0.10米的間隙可能導致泥沙顯著流失。結合重疊區域范圍（如延伸的土工織物），可初步估算最大水平安裝公差（重疊范圍+最大間隙尺寸）；需注意，人工植被因柔性葉狀結構，情況可能不同。

墊體海底精準放置，通常通過船舶起重機結合潛水員、ROV或起吊框架專用設備（GPS、攝像頭）實現；防沖刷系統安裝完成后，建議進行目視檢查，尤其關注靠近結構處的墊體放置，確保系統與結構過渡緊密。

在基礎結構（單樁、導管架等）周圍，因起吊框架或起重機作業范圍限制，墊體難貼近基礎安裝。對部分防沖刷系統，自安裝系統或預安裝防沖刷系統可能是更優選擇，以確保過渡緊密。

3.2 自安裝系統

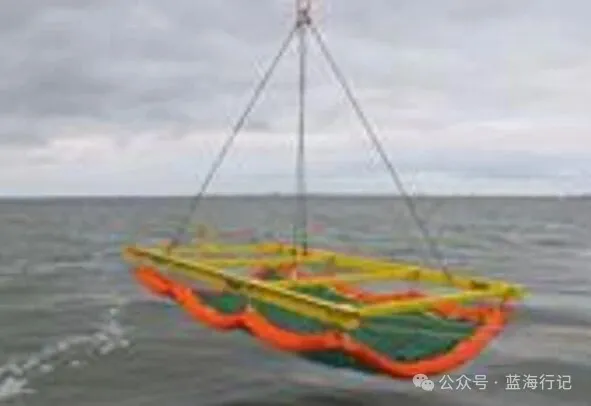

替代防沖刷系統通常由大型獨立單元組成，可通過創新安裝方法優化流程，如使用自安裝框架——將防沖刷單元連接到整體結構，整體下放至海底后展開部署，前提是先安裝結構（單樁），再將框架下放至其周圍（下圖為系統示例）。

對吸力樁，可考慮將防沖刷系統安裝與結構安裝結合的其他方法。采用自安裝系統時，墊體間連接方式使其穩定性與獨立未連接墊體不同；評估系統穩定性需考慮自安裝框架設計。

知名海工承包商通過大型試驗，明確了自安裝系統的動力學特性；自安裝框架的下放與展開，最好在平靜工況下進行，因強潮流會影響展開過程。

自安裝系統尤其適用于人工植被墊等輕型防沖刷方案。

3.3 替代防沖刷系統的預安裝

部分情況下，先安裝替代防沖刷系統再安裝結構更有利，可能出于物流原因，或因結構復雜導致防沖刷系統需覆蓋的部分區域難以接近（如導管架結構）。

需重點考慮防沖刷系統與結構安裝的公差：墊體單元在結構安裝后需保持完整性，不建議（甚至不可能）讓基礎樁穿透防沖刷系統；同時需盡量減小墊體與結構間隙，防止樁體附近泥沙流失。對預安裝系統，可能需采取額外措施緩解淘刷風險。
