01文章背景

金屬疲勞的本質是循環載荷下不可逆損傷的累積，這一“無形殺手”曾釀成1950年彗星客機解體慘劇，至今仍使90%金屬構件面臨失效風險。傳統強化路徑深陷“強度-壽命權衡”困局：提升強度需引入晶界/相界阻礙位錯，卻加劇應變局域化和損傷積累，導致高強材料疲勞壽命驟降。2000年盧柯、盧磊團隊在納米銅室溫超塑性研究中首度窺見轉機——當晶粒尺寸降至納米級，材料竟可產生300%延伸率，顛覆了“納米材料必脆”的認知（2000年中國十大科技進展）。

這一發現催生了孿晶界面調控理論的誕生：2004年盧磊團隊在《Science》提出納米孿晶協同強韌化新機制——通過脈沖電解沉積制備出孿晶片層<100nm的純銅，15nm極值尺度下實現1GPa強度（普通銅10倍）與13%延伸率并存。其核心突破在于揭示了共格孿晶界的雙重角色：既作為位錯阻礙體提升強度，又充當位錯存儲體吸納塑性變形。2017年《Nature》論文更發現革命性現象：納米孿晶銅在循環載荷下形成“項鏈狀位錯結構”，孿晶界引導位錯往復可逆運動，首次實現“與歷史無關的穩定循環響應”，幾乎消除累積損傷。該工作被評價為“為抗疲勞材料設計點亮燈塔”。

      正是基于二十年對納米孿晶界面機制的深刻認知，中科院金屬所盧磊、潘慶松在Nature Materials撰文，系統闡釋了金屬疲勞研究從1830年經驗公式到現代多尺度理論的演進歷程，直擊當前核心矛盾：航空航天、核反應堆等極端場景對材料同時提出超高強度與十億次循環壽命的要求。作者團隊通過梯度納米結構設計，在銅、不銹鋼等模型材料中實現革命性突破：表面100-200μm納米晶層提供98MPa疲勞強度（接近傳統超細晶銅的2倍），心部粗晶維持優異延展性，使疲勞壽命倍增。這種空間異構設計顛覆了"香蕉形"疲勞強度-壽命權衡定律。本文明確定義未來三大方向：增材制造非平衡組織調控、機器學習輔助的多組分合金設計、跨尺度原位表征技術融合，為突破金屬疲勞的世紀瓶頸繪制了清晰路線圖。

02內容介紹

突破傳統疲勞性能限制的異質結構設計

本文系統分析了金屬疲勞強度（σ-1）與抗拉強度（σUTS）的非線性關系，指出傳統均質材料存在強度-壽命權衡矛盾：高強材料（如超細晶銅）雖提升疲勞強度，卻因塑性變形能力下降導致低周疲勞壽命驟減。作者團隊提出空間異質結構設計策略，通過納米孿晶與梯度納米結構打破這一局限。例如，高取向納米孿晶銅（nt-Cu）同時實現90MPa的高疲勞強度（接近超細晶銅）和優于粗晶銅的低周疲勞壽命；梯度納米晶銅（GNG-Cu）則利用表面至芯部的晶粒尺寸梯度（~100nm至微米級），使疲勞效率（σ-1/σUTS）達0.4，并在相同總應變幅下將疲勞壽命翻倍。這種設計通過調控位錯運動與應變分布，解決了均質材料中循環應變局部化的核心問題，為高抗疲勞材料開發提供新范式。

揭示梯度結構的循環應變非局部化機制

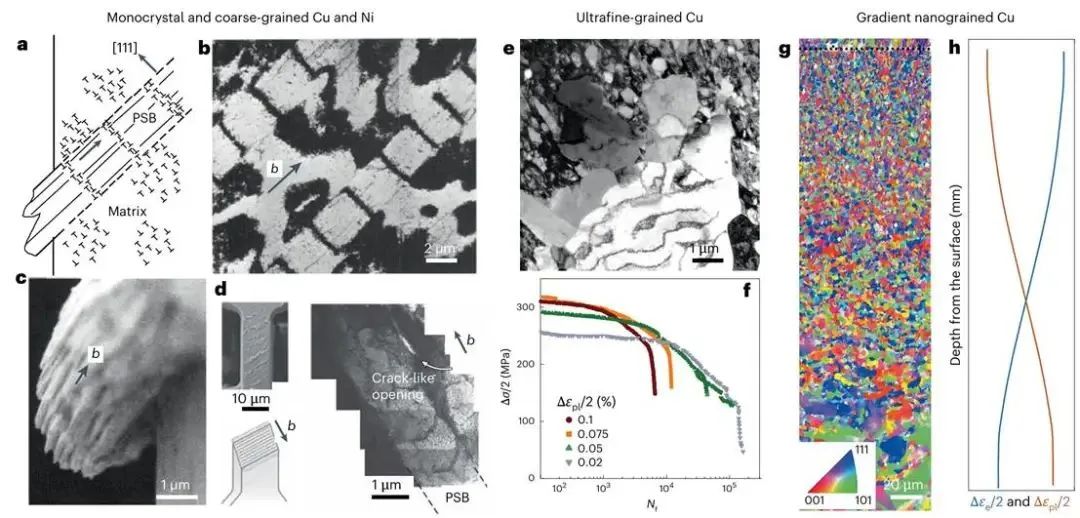

通過原位表征技術，團隊發現梯度納米結構可抑制疲勞損傷累積。均質超細晶銅在循環載荷下易發生晶粒異常粗化和循環軟化，而梯度納米晶銅通過分層屈服行為實現應變空間再分布：初始階段彈性-塑性應變幅（Δε-el/2與Δε-pl/2）沿深度梯度形成；后續循環中，塑性應變從芯部粗晶區逐步擴展至表層納米晶區（圖3h箭頭）。這種漸進式屈服轉變有效抵消了均質材料的應變局部化傾向（如粗晶銅的滑移帶集中，圖3a-c）。進一步研究表明，該機制源于梯度界面誘導的位錯穩定構型（如可逆“項鏈位錯”）和協調變形能力，使材料在107次循環后仍保持微觀結構穩定性。這一發現為設計抗疲勞材料提供了微觀力學基礎，尤其適用于需兼顧高強韌性與長壽命的極端工況部件。

面向極端環境的抗疲勞材料創新與應用驗證

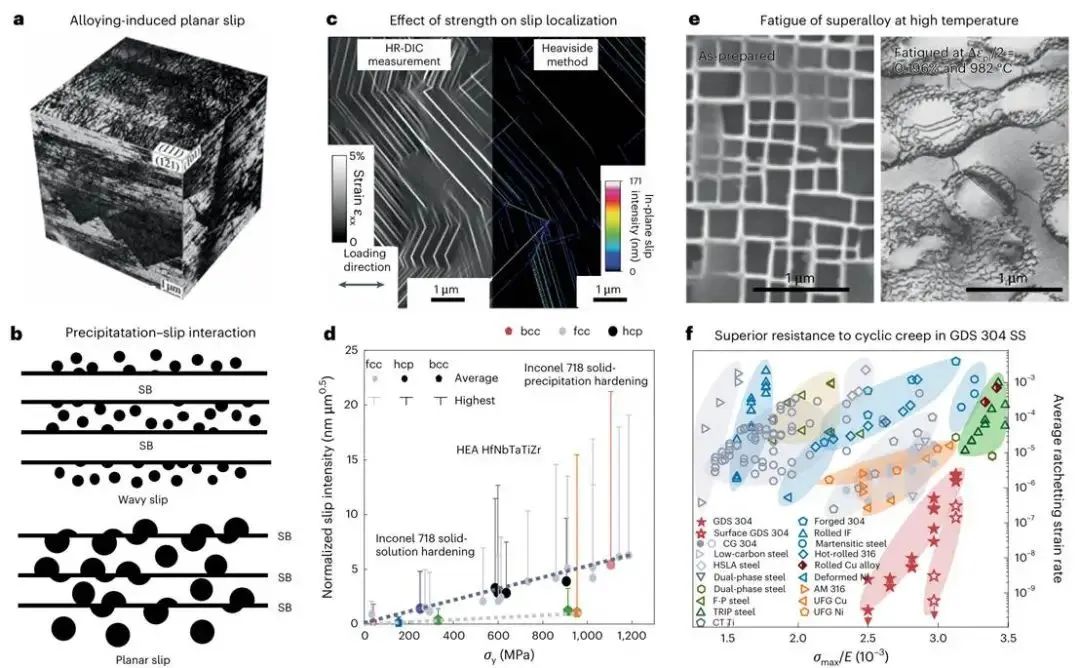

針對航空航天、核能等領域的多場耦合疲勞挑戰，團隊開發了梯度位錯結構材料（如304不銹鋼）。在非對稱循環載荷下，該材料通過變形誘導馬氏體相變形成六方密排納米層，顯著提升抗棘齒（ratcheting）性能：其歸一化最大應力（σmax/E）下的平均棘齒應變速率比均質材料低兩個數量級。同時，結合多主元合金設計（如NASA GRX-810鎳鈷鉻基高熵合金），利用氧化物彌散強化與成分調控，實現高溫蠕變疲勞抗力與低溫損傷容限的統一。研究還指出，層狀金屬陶瓷復合材料可通過界面韌化機制（裂紋偏轉、橋接等）阻斷裂紋擴展。這些創新兼顧了復雜環境適應性（高溫氧化、氫脆、腐蝕疲勞）與多軸載荷耐受性，為深空探測等任務提供材料解決方案。

未來挑戰

未來金屬抗疲勞研究面臨的核心挑戰在于極端環境多場耦合機制的量化與跨尺度穩定性的協同控制。在深空探測、核反應堆等場景中，材料需同步抵御高溫、腐蝕介質及深冷相變脆性，而現有模型難以精確描述這些交互作用；其次，增材制造等新工藝雖能實現復雜構件，但非平衡態缺陷顯著加劇疲勞損傷；再者，梯度/層狀異質結構雖提升疲勞抗力，但納米界面在超長周次循環（>109次）下的演化機制不明，多相材料界面協調變形能力不足，且缺乏梯度參數（斜率、特征尺度）的普適設計準則，需借助等離子聚焦離子束等原位技術解析微結構動態響應；最后，傳統Basquin方程無法量化異質結構的非均勻損傷，高溫/腐蝕環境下的高分辨率應變場測量（如HR-DIC）與原位觀測技術存在缺口，必須發展融合位錯動力學與機器學習的多尺度智能預測框架，構建從微觀機制到工程壽命的可靠橋梁。

03文章結論

      本文系統論證了空間異質結構設計在提升金屬抗疲勞性能中的突破性作用：通過納米孿晶與梯度納米結構（如梯度納米晶銅疲勞壽命翻倍），成功打破傳統均質材料的強度-壽命權衡矛盾；進一步揭示循環應變非局部化機制（如梯度結構中的分層屈服行為），為抑制損傷累積提供新理論支撐。面向極端環境應用，創新開發的梯度位錯結構材料及多主元合金，證實了成分-微結構協同設計對復雜載荷與環境適應性的關鍵價值。未來需融合原位表征技術與機器學習預測模型，深化多場耦合機制認知，推動抗疲勞材料在深空探索、新能源等領域的工程化應用，最終實現結構材料“更長壽命、更高可靠、更低成本”的核心目標。

04圖文解析

     圖1系統揭示金屬疲勞強度（σ-1）與抗拉強度（σUTS）的非線性關聯，指出均質材料（如超細晶銅）因塑性喪失導致低周疲勞壽命驟降，建立異質結構設計理論基礎；圖2對比不同材料的疲勞性能：梯度納米晶銅（GNG-Cu）在相同應變幅下壽命較均質材料翻倍，且高取向納米孿晶銅（nt-Cu）同時實現高疲勞強度（90MPa）與長壽命，突破傳統強度-壽命矛盾；圖3通過原位電鏡揭示機制：梯度結構通過分層屈服抑制應變局部化；圖4驗證極端環境應用：梯度位錯結構304不銹鋼顯著降低棘齒應變速率，層狀金屬陶瓷復合材料通過界面韌化機制阻斷裂紋擴展，凸顯其在多場耦合載荷下的工程價值。
