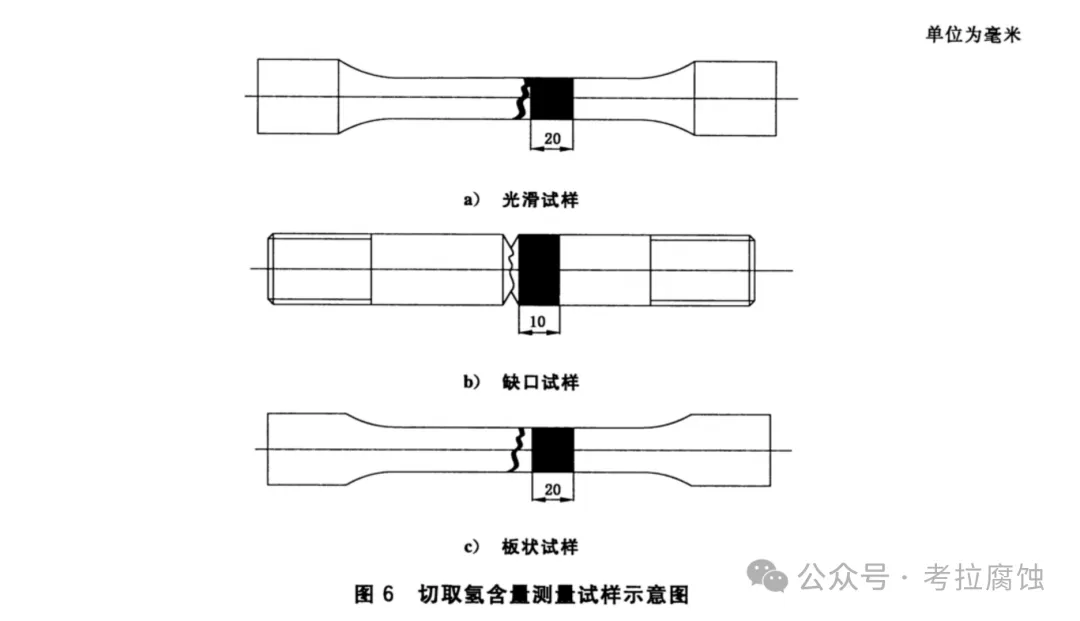

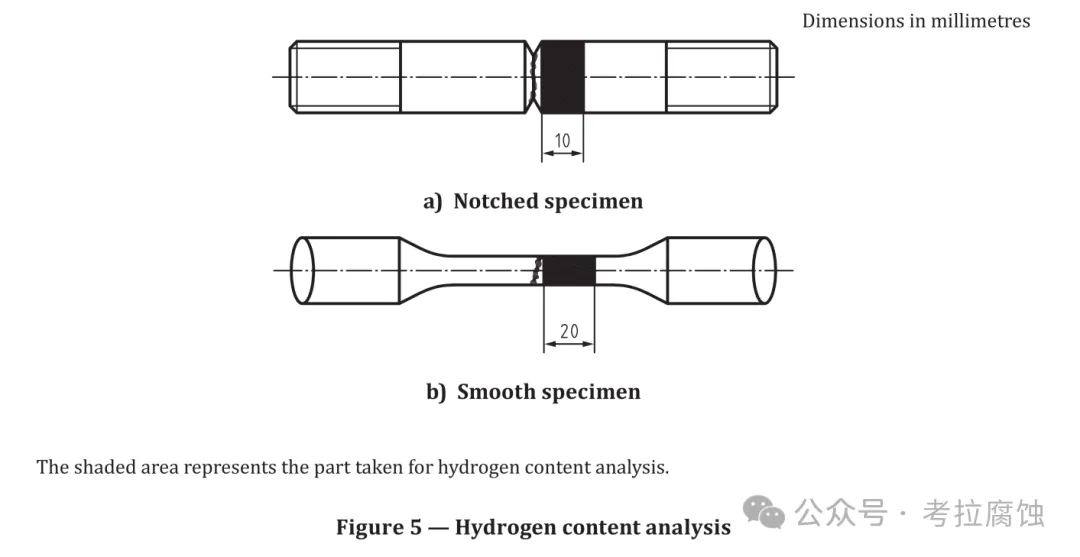

氫脆HE：TDS氫含量測試前，“拉伸試樣”斷口部位切取
2025-05-13 17:26:05
作者：考拉腐蝕 來源：考拉腐蝕
分享至：

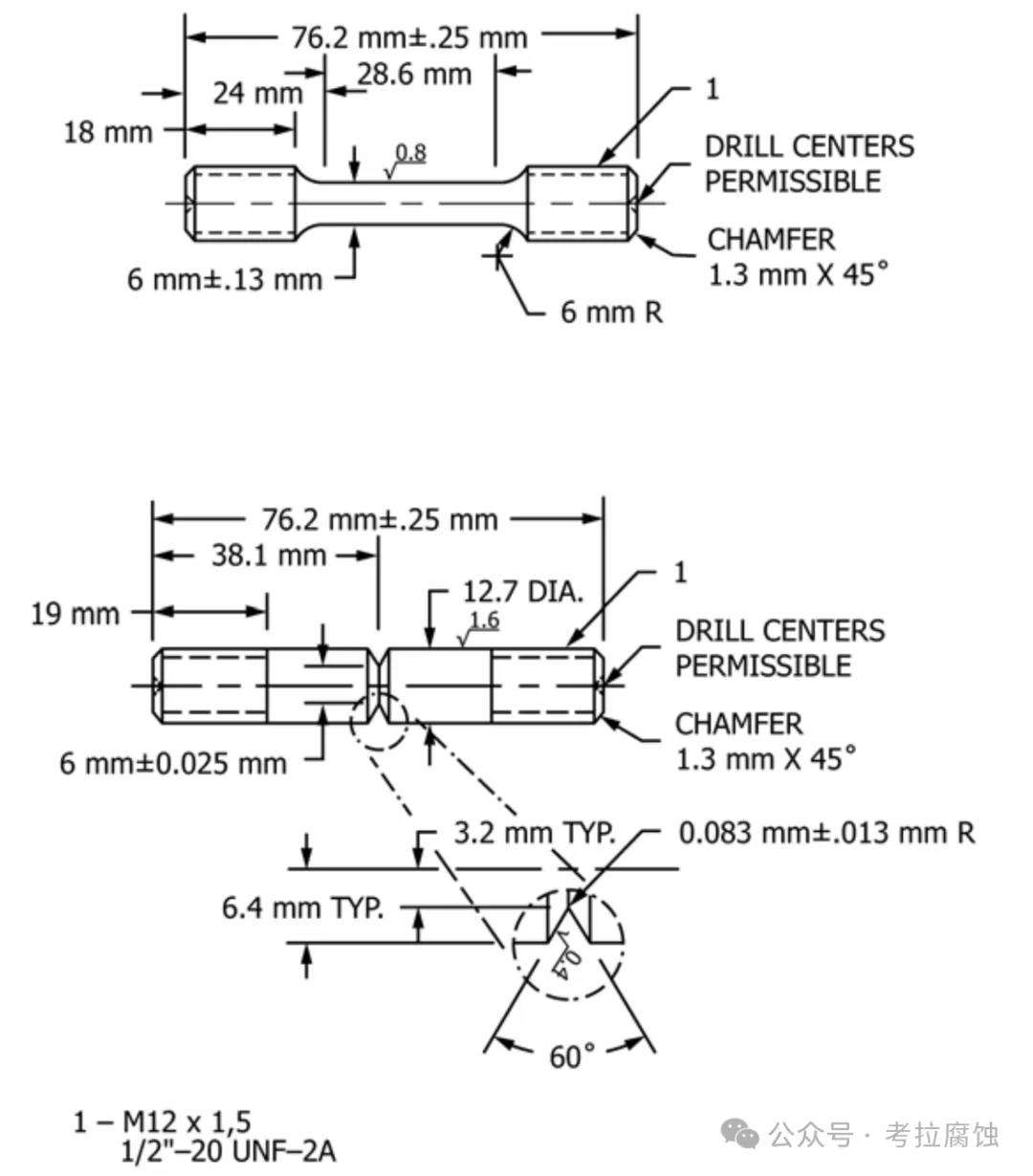

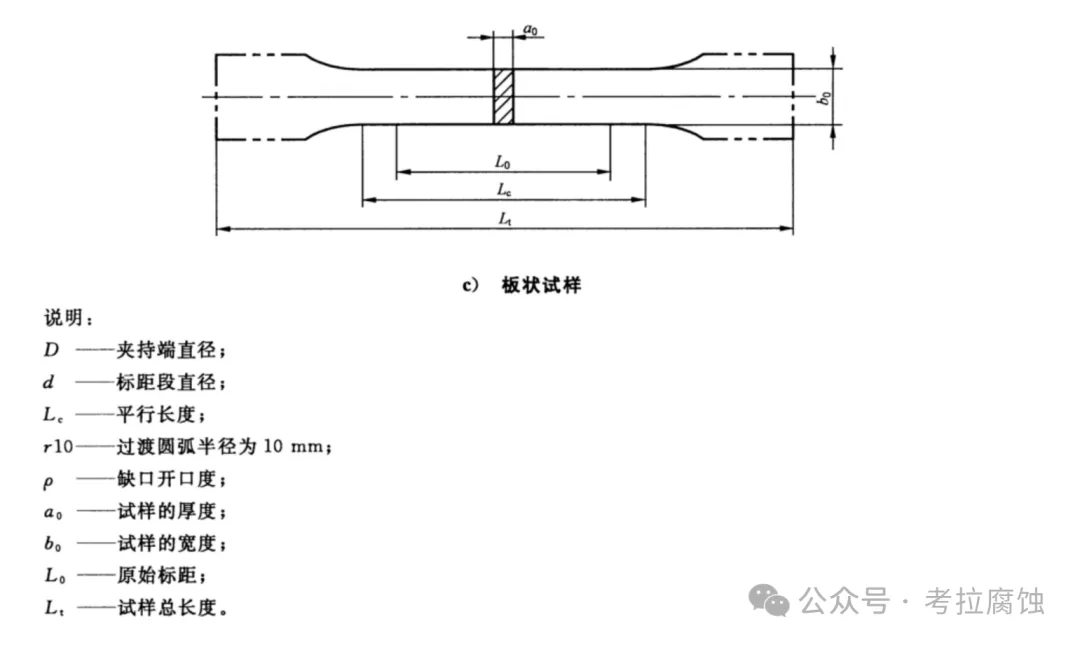

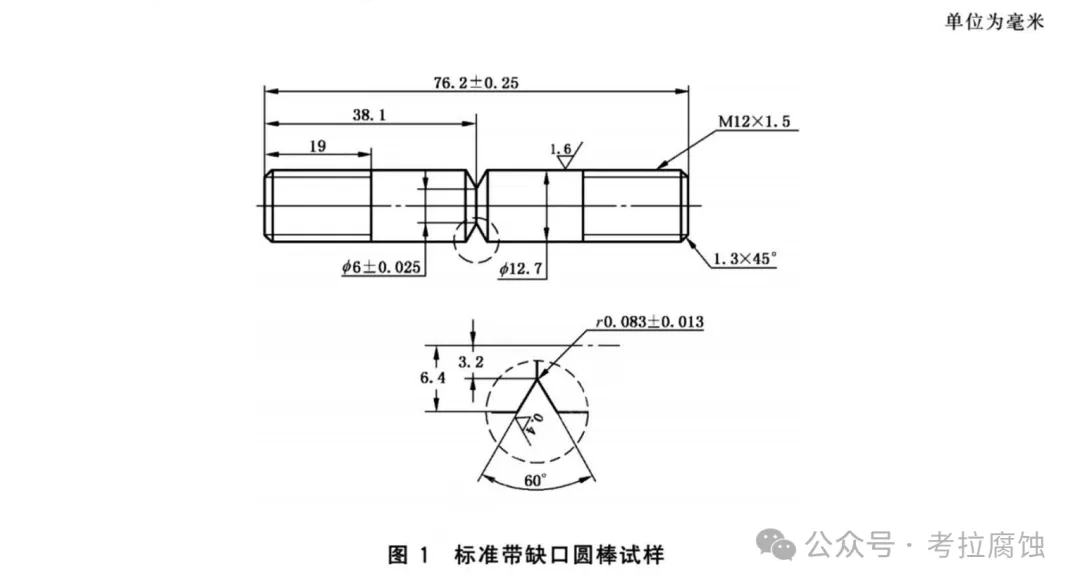

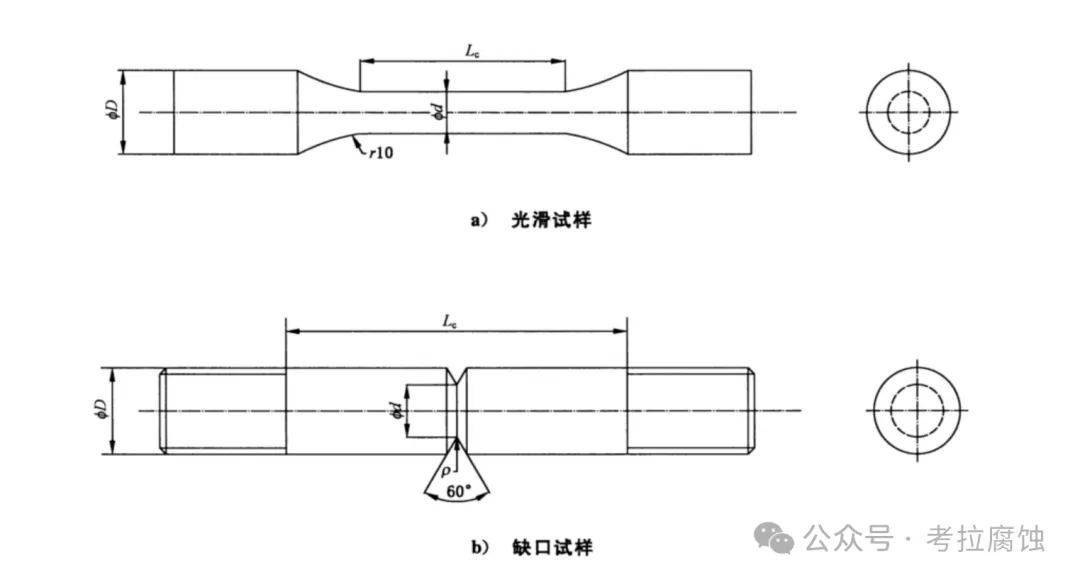

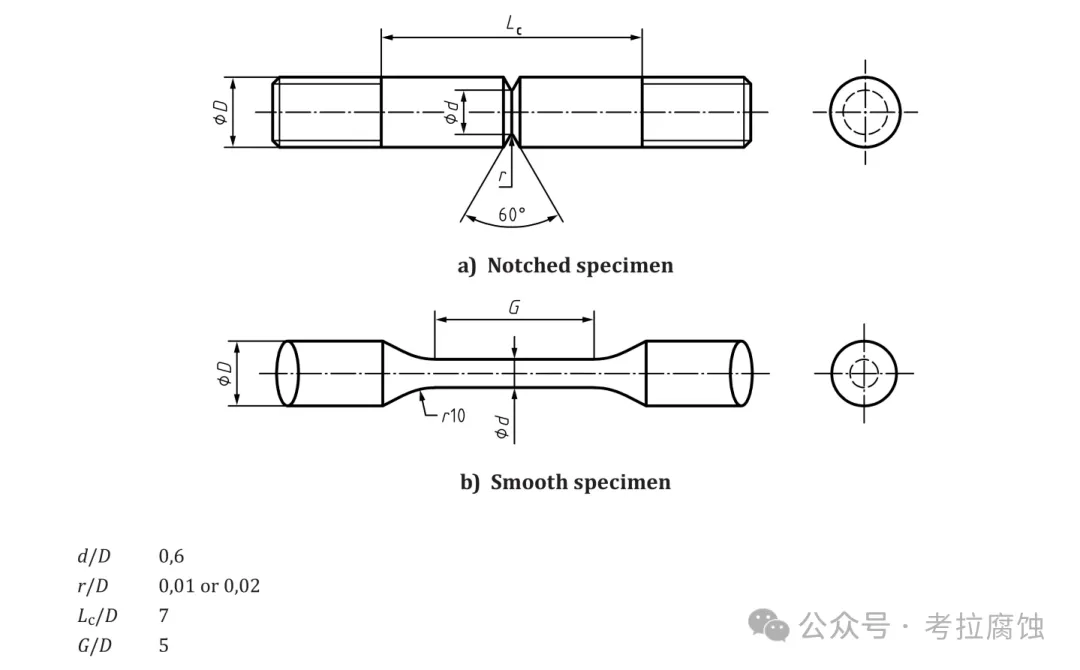

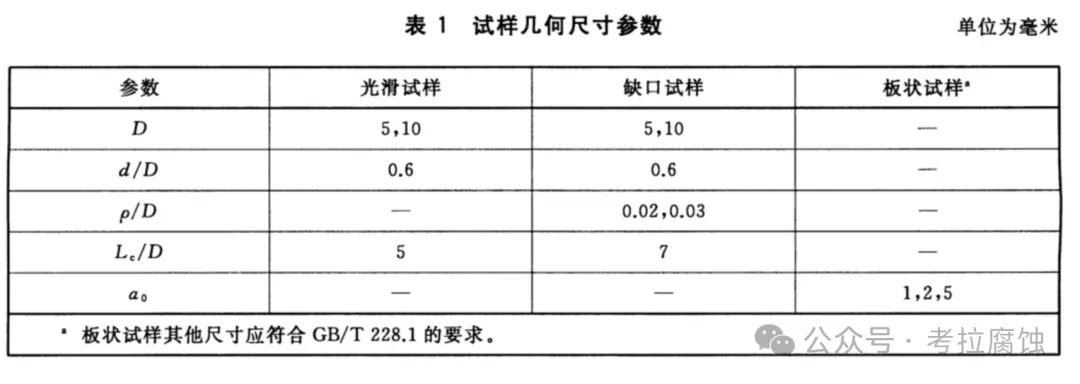

【1】ISO 16573:2015 Steel- Measurement method for the evaluation of hydrogen embirttlement resistance of high strenth steelsISO 16573:2015中推薦的試樣尺寸，下圖。直徑D=10mm的試樣為標(biāo)準(zhǔn)試樣。根據(jù)實(shí)際情況，小尺寸試樣（如，D=5mm），r/D=0.02等試樣也可選用。【2】GB/T 39039-2020 高強(qiáng)鋼氫致延遲斷裂評價(jià)方法（Evaluation method for hydogen-induced fracture of high strength steels)取樣部位按照GB/T 2975，推薦采用光滑試樣、缺口試樣、板狀試樣。試樣幾何尺寸如代表。建議采用直徑10mm圓棒或厚度2mm的板狀試樣。【3】ASTM G142 Standard test methof for determination of susceptibility of metals to embrittlement in hydrogen containing environments at High pressure, High temperature, or Both中給出的標(biāo)準(zhǔn)光滑試樣和標(biāo)準(zhǔn)缺口試樣。【4】GB/T 34542.2 氫氣儲存輸送系統(tǒng) 第2部分：金屬材料與氫環(huán)境相容性試驗(yàn)方法，中給出的標(biāo)準(zhǔn)帶缺口圓棒試樣。
免責(zé)聲明：本網(wǎng)站所轉(zhuǎn)載的文字、圖片與視頻資料版權(quán)歸原創(chuàng)作者所有，如果涉及侵權(quán)，請第一時(shí)間聯(lián)系本網(wǎng)刪除。
