采用QCM922型QCM對鍍銀石英晶振片在SO2氣氛中的頻率變化進行監測。

圖1為石英晶體微天平試驗裝置圖。鍍銀石英晶振片置于燒瓶?jī)?nèi)的樣品盤上，燒瓶蓋上有進氣口和出氣口，污染性氣體和干濕合成氣由進氣口進入反應釜，出氣口尾端設有尾氣吸收裝置，吸收污染尾氣。利用水浴鍋控制反應溫度，相對濕度則由通入干濕氣體的比例來控制，并用濕度計實時監測。

圖1 QCM試驗裝置示意

試驗過程中，SO2質量濃度分別為5.0，10.0和15.0 μg/L，環境的相對濕度（RH）分別為30%，50%和70%，溫度分別為25 ℃，30 ℃以及35 ℃。

在環境相對濕度一定情況下，研究SO2含量和溫度變化對銀腐蝕的影響；在環境SO2含量一定情況下，研究相對濕度和溫度變化對銀腐蝕的影響。

由圖2可以看出，隨著暴露時間的延長，在不同環境溫度和SO2質量濃度下鍍銀石英晶振片的頻率均呈現下降趨勢，腐蝕初期下降速率較快，而后逐漸趨于穩定。

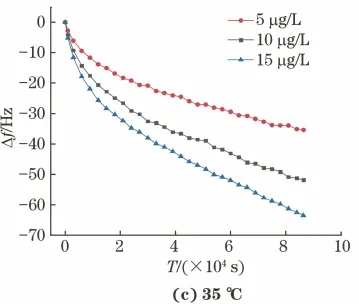

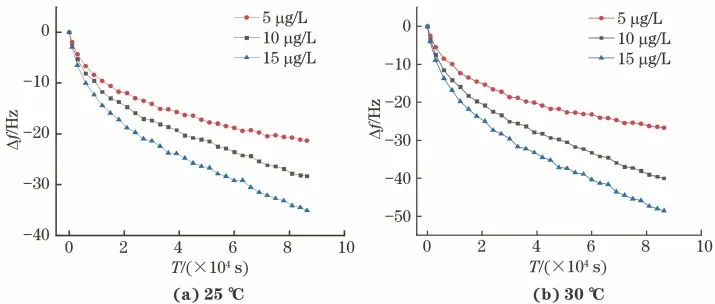

圖2 三種溫度下SO2含量對鍍銀石英晶振片頻率的影響（相對濕度50%）

由Sauerbrey方程可知鍍銀石英晶振片表面有腐蝕產物產生。銀表面生成的硫酸鹽產物會阻止SO2對銀質材料的侵蝕，銀的腐蝕速率逐漸下降。

在相對濕度為50%、SO2質量濃度相同的情況下，當環境溫度從30 ℃升高至35 ℃時，鍍銀石英晶振片的頻率下降，且隨著暴露時間的延長，頻率下降幅度依次增大。

在相對濕度為50%，溫度相同的情況下，隨著SO2質量濃度增大，鍍銀石英晶振片的頻率下降；當溫度為25 ℃，SO2質量濃度為5.0，10.0，15.0 μg/L時，穩定后鍍銀石英晶振片頻率下降幅度分別為21.3，28.2和35.1 Hz。這表明SO2含量的上升會導致鍍銀石英晶振片的頻率下降幅度增加，銀表面的腐蝕產物逐漸增多。

由圖3可以看出，在不同溫度和相對濕度下，鍍銀石英晶振片的頻率均隨時間延長呈現下降趨勢，且在前6小時內下降速率較快，隨后下降速率逐漸減小并穩定，當鍍銀石英晶振片頻率下降速率穩定后，在不同相對濕度環境中頻率曲線的斜率相近。

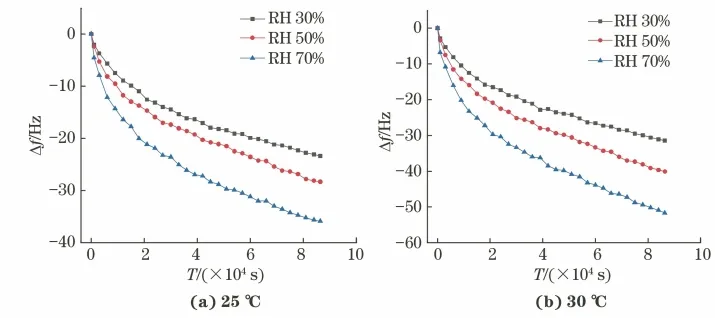

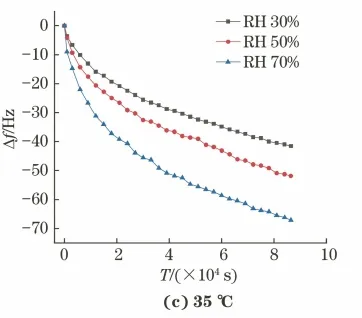

圖3 三種溫度下相對濕度對鍍銀石英晶振片頻率的影響（SO2質量濃度10.0 μg/L）

這說明在腐蝕初期相對濕度對銀的腐蝕有較大影響，之后其影響逐步降低。鍍銀石英晶振片在不同濕度條件下暴露24小時后，表面會吸附不同厚度的水膜，并且隨著濕度的增加，水膜增厚。而銀離子會通過吸附水層分散，從而提供更多的二次顆粒，加速腐蝕。隨著鍍銀石英晶振片表面吸附水膜的增厚，晶振頻率下降，銀的腐蝕速率也會逐漸增大。鍍銀石英晶振片表面較厚的水膜不僅可以為金屬銀的腐蝕提供場所，而且會使SO2等大氣污染物更易吸附在銀表面。

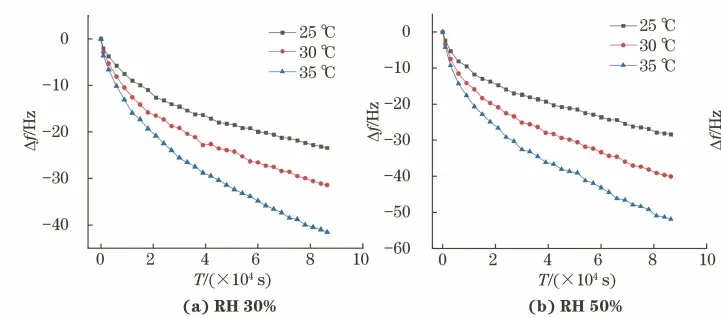

由圖4可以看出，當相對濕度為30%時，隨著溫度的上升，鍍銀石英晶振片頻率下降速率加快，當溫度為25，30，35 ℃時，穩定后頻率分別下降了23.4，31.4和41.6 Hz，隨溫度上升銀表面生成了更多的腐蝕產物，加速了銀的腐蝕。

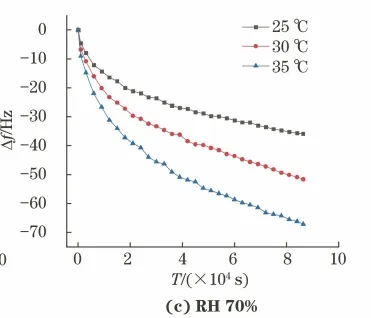

圖4 三種相對濕度下溫度對鍍銀石英晶振片頻率的影響（SO2質量濃度10.0 μg/L）

環境溫度升高，不僅會加速O2和SO2在金屬表面吸附水膜中的擴散速率，還會加速金屬與污染物之間的反應速率，從而加速金屬的腐蝕。

采用密閉反應釜模擬不同相對濕度、溫度和SO2含量的大氣環境，對鍍銀石英晶振片進行大氣暴露試驗。將預處理后的銀試樣分別置于溫度25 ℃，相對濕度30%，5.0 μg/L SO2環境和溫度30 ℃，相對濕度60%，5.0 μg/L SO2環境中暴露14天。

試驗結束后取出試樣，采用SEM-EDS和拉曼光譜技術對鍍銀石英晶振片腐蝕后表面形貌以及腐蝕產物進行分析，并與自然空氣中的空白樣進行對比。

由圖5(a)可以看出，在自然環境中暴露14天后，銀表面幾乎沒有腐蝕產物生成，砂紙的磨痕清晰可見，說明在空氣中銀的腐蝕并不明顯。其對應的能譜結果顯示，銀表面的氧含量很低，說明自然環境對銀的腐蝕影響微乎其微，表面幾乎沒有銀的氧化物產生。

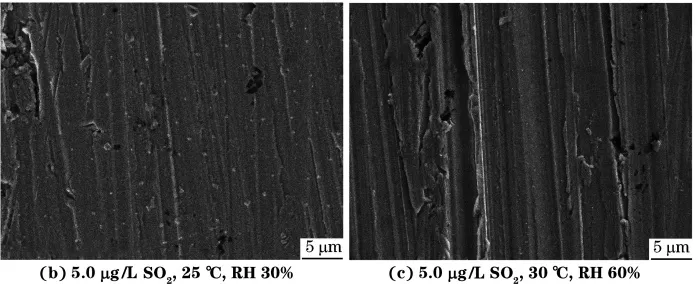

圖5 在不同環境中暴露14天后鍍銀石英晶振片表面SEM圖

由圖5(b)可以看出，在5.0 μg/L SO2、相對濕度30%和溫度25 ℃的環境中暴露14天后，銀表面有少量微小的腐蝕產物生成，但表面打磨痕跡仍清晰可見。其對應的能譜結果顯示，試樣表面氧含量增加，同時出現了硫元素，這說明其表面生成了銀的硫酸鹽和氧化物。

然而當環境中溫度和相對濕度分別上升到30 ℃和60%時，由于溫濕度的提高會促進腐蝕物質的擴散，并增厚腐蝕產物層，其表面的顆粒狀腐蝕產物增多且打磨痕跡變淡。相對應的能譜分析結果顯示，試樣表面的氧含量和硫含量也隨之增加。與空白試樣相比，暴露在含一定量SO2環境中的鍍銀石英晶振片表面碳含量和氯含量增多，但含量依舊很低。

試驗是在以空氣為背景條件下進行的，因此銀表面可能含有銀的氯化鹽和碳酸鹽等腐蝕產物或吸附有含碳有機化合物。但總體來說在含有SO2的大氣環境中銀的腐蝕程度較輕，這說明SO2對銀的腐蝕影響較小。

在SO2環境中試樣表面的腐蝕程度較輕，因此這里僅對SO2質量濃度為5.0 μg/L、溫度30 ℃、相對濕度60%環境中的鍍銀石英晶振片進行拉曼光譜分析。

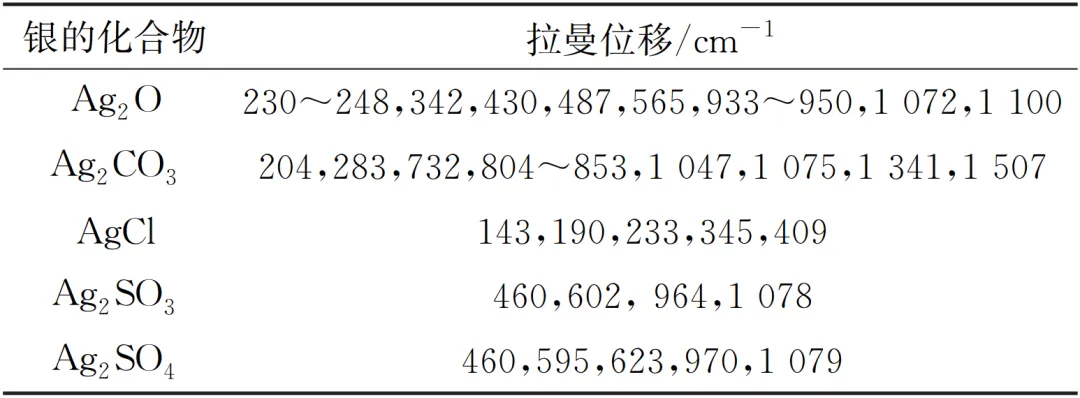

結合圖6和表1可以發現，在SO2環境中，在拉曼位移為230~248 cm^-1和1043 cm^-1附近的特征峰為Ag-O鍵的伸縮振動，說明試樣表面有Ag2O生成。同時，在能譜分析中發現了氯元素，而光譜分析中AgCl的特征峰也包含在230~248 cm^-1譜帶之中，這說明有AgCl生成。在460 cm^-1和970 cm^-1附近的譜帶為S-O鍵的伸縮振動，這說明試樣表面有Ag2SO3或Ag2SO4生成。

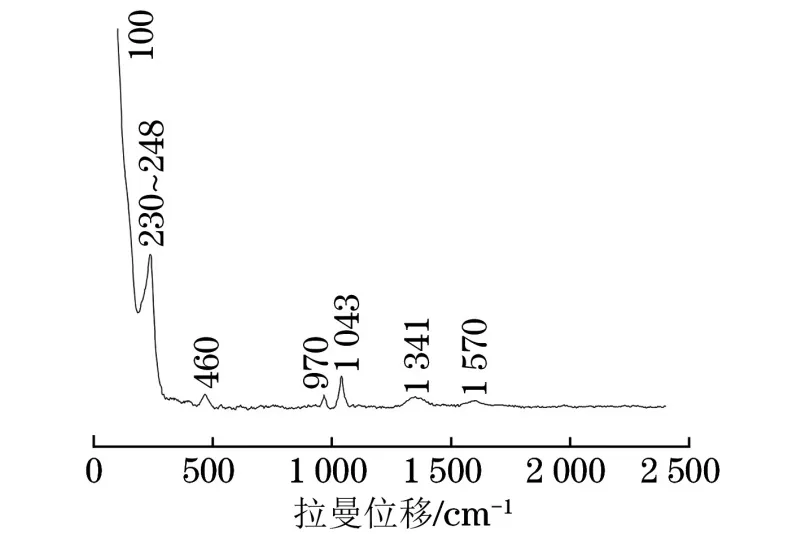

圖6 在5.0 μg/L SO2，30 ℃，RH 60%環境中暴露14天后鍍銀石英晶振片的拉曼光譜

綜上所述，暴露在SO2環境中的鍍銀石英晶振片表面主要生成了Ag2O、Ag2SO3以及Ag2SO4等腐蝕產物，但在拉曼光譜中部分腐蝕產物的特征峰不明顯，這與其表面腐蝕程度較輕，腐蝕產物量較少有關。
