金屬材料的鑄造與加工是制造業(yè)中至關重要的環(huán)節(jié),然而,隨著生產規(guī)模和復雜度的不斷提高,成形過程中的缺陷問題也日益凸顯。無論是氣孔、夾雜、裂紋還是變形,這些缺陷都可能導致產品的質量下降、性能降低甚至失效。本文旨在深入探討金屬材料在鑄造與加工過程中可能出現(xiàn)的各種成形缺陷,分析其形成機制與影響,并探討有效的預防和修復策略,以提高產品質量和生產效率。
金屬材料鑄造缺陷

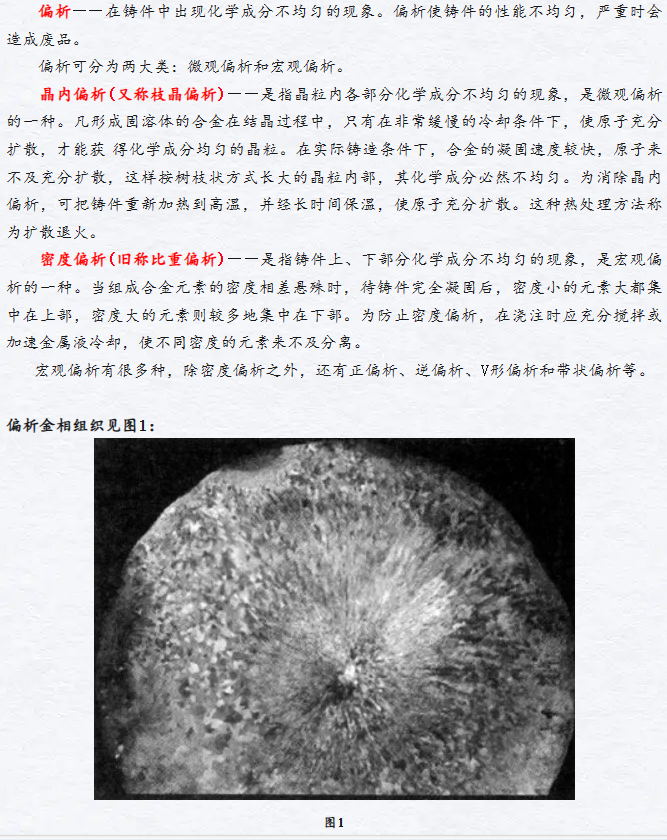

01 偏析

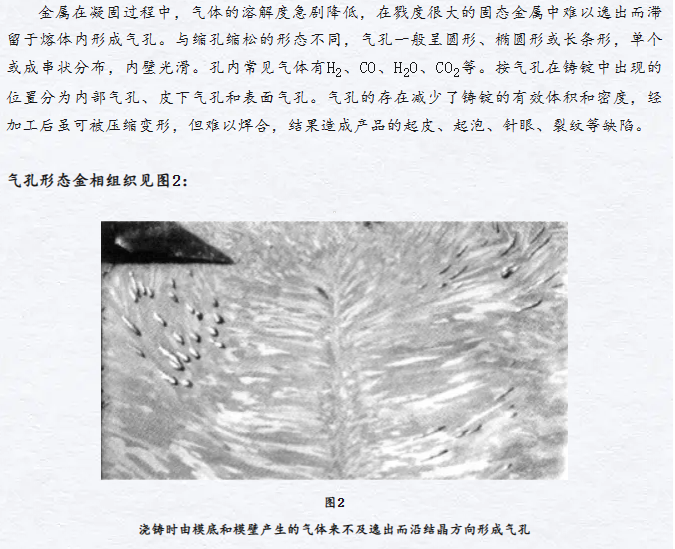

02 氣孔

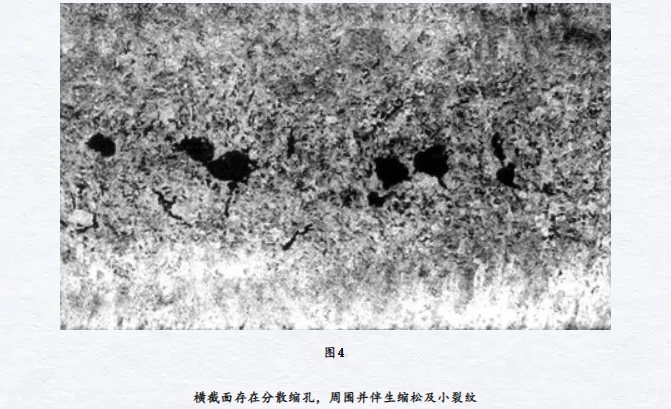

03 縮孔與縮松
04 夾雜

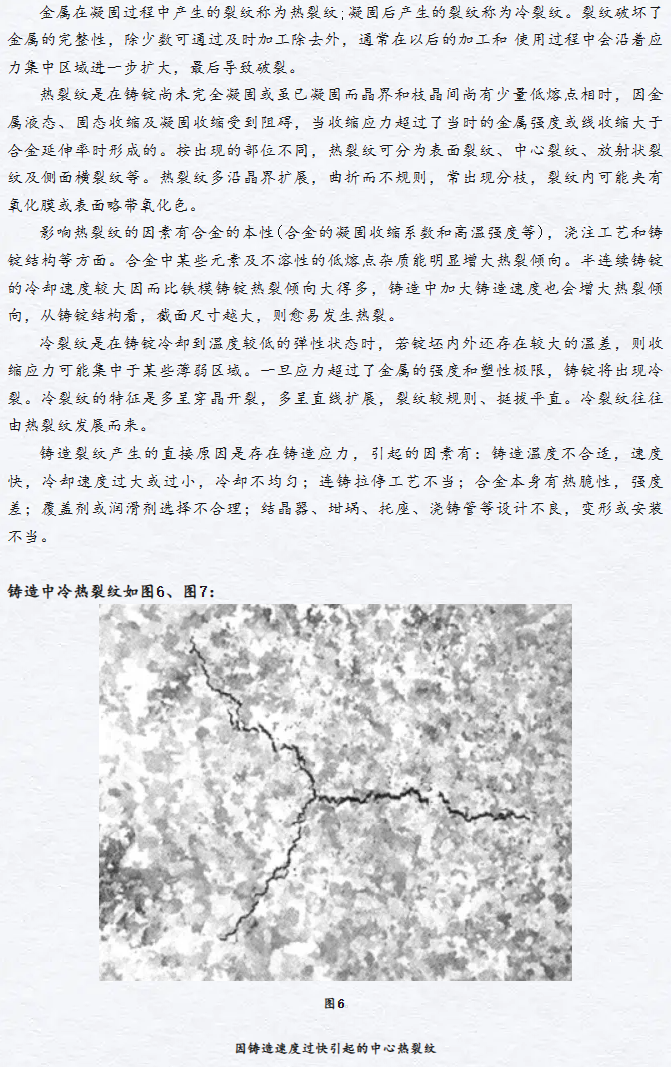

05 裂紋

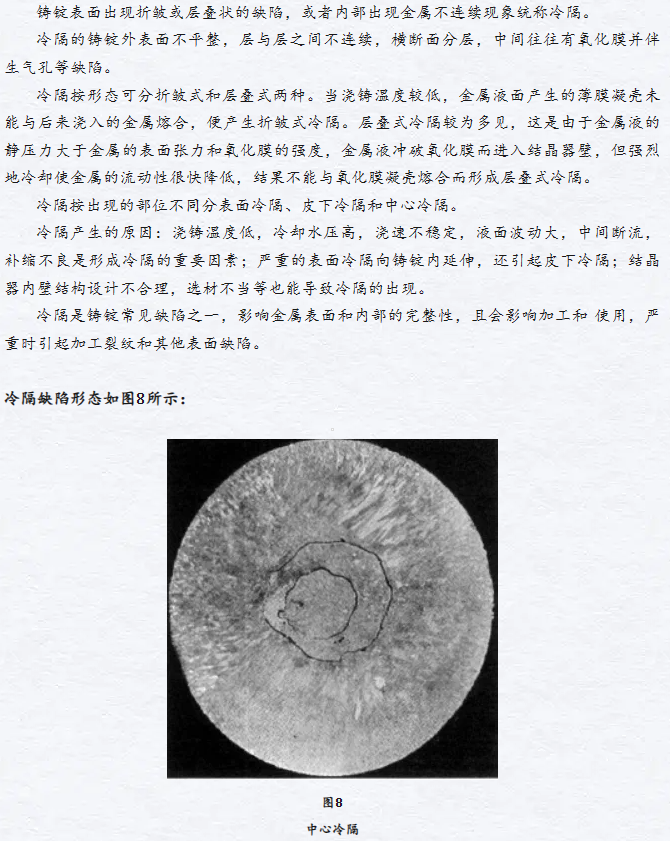

06 冷隔

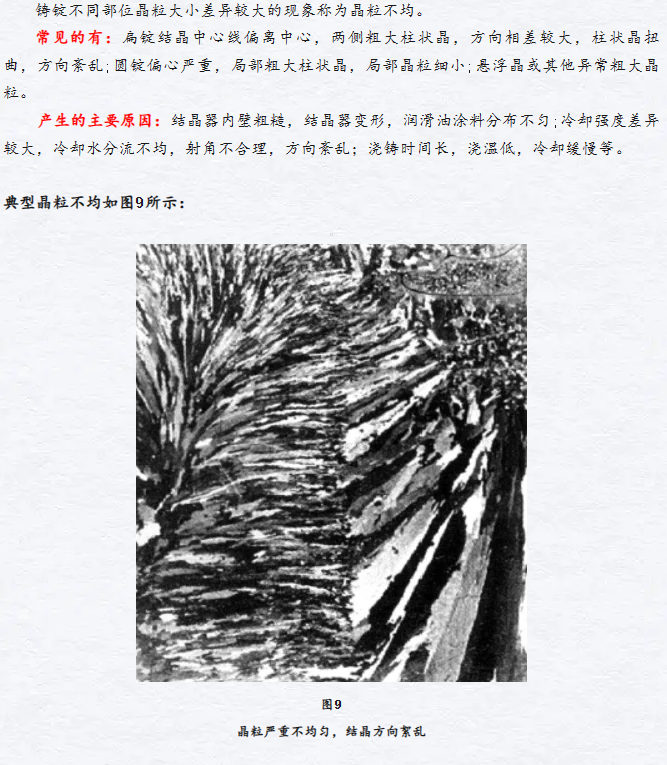

07 晶粒不均

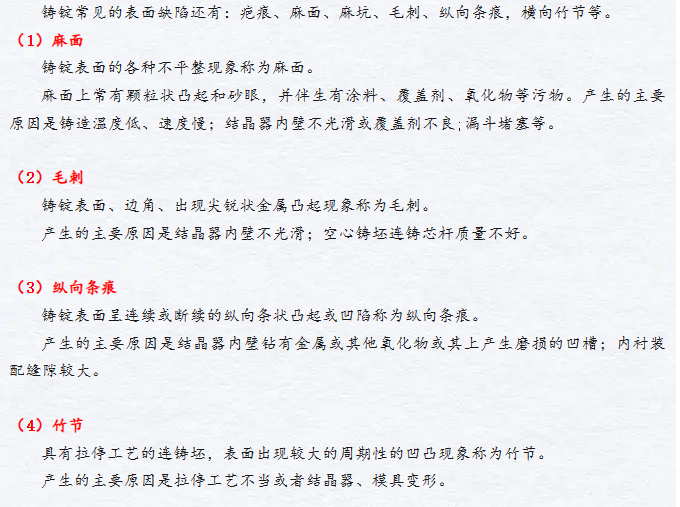

08 其他表面缺陷
金屬材料加工成形缺陷

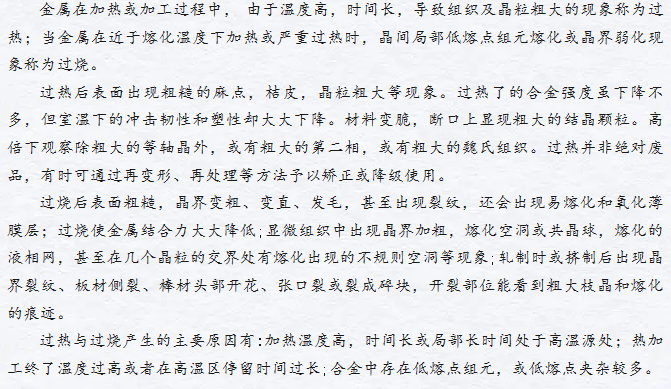

01 過熱與過燒

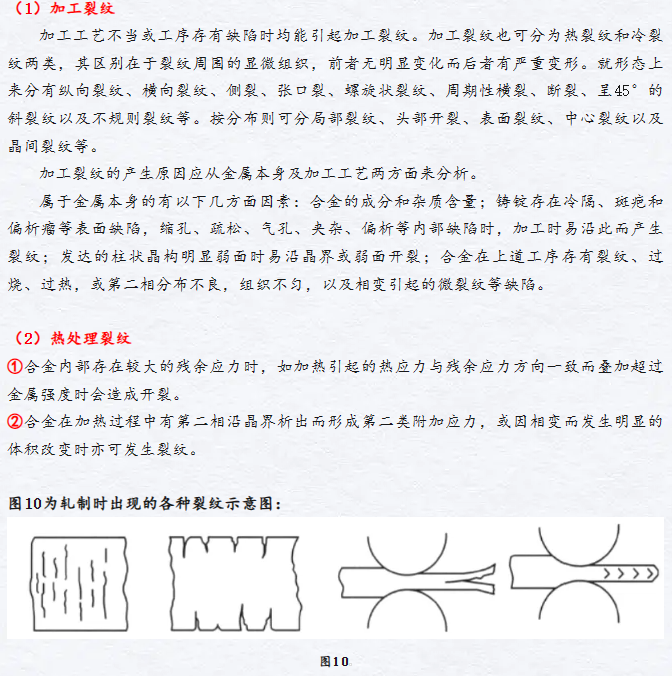

02 裂紋與開裂

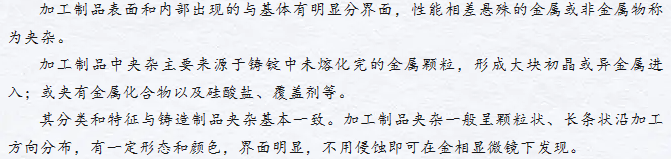

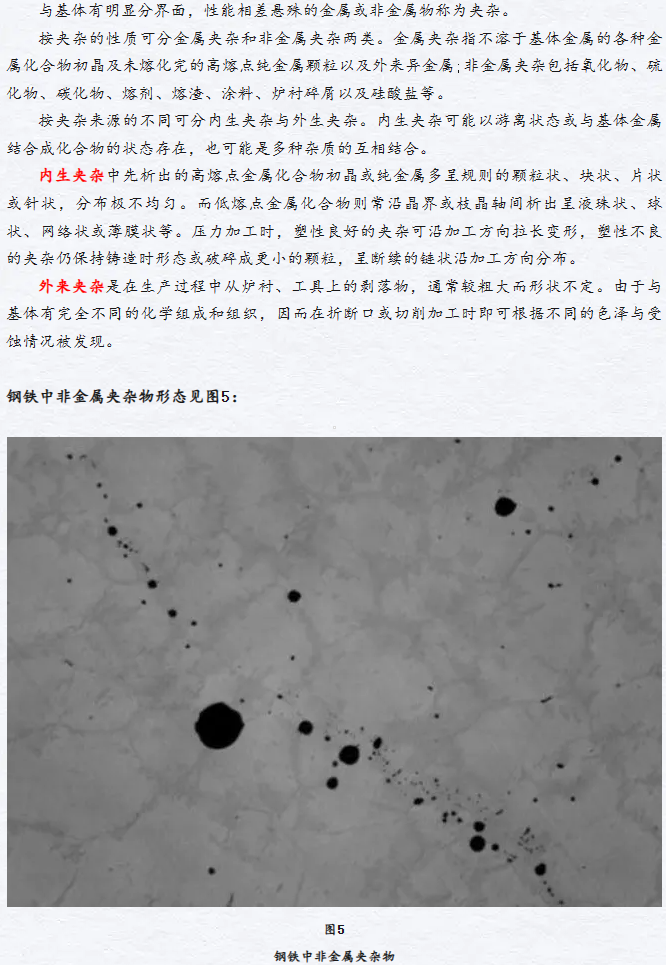

03 夾雜

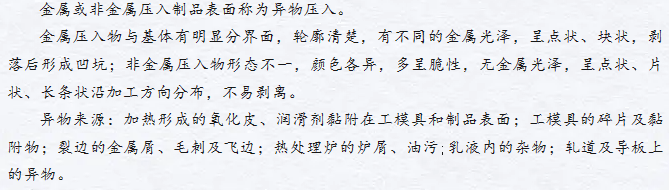

04 異物壓入

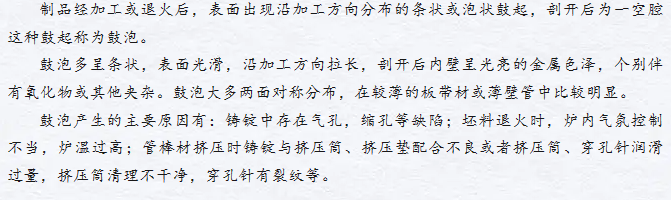

05 鼓泡

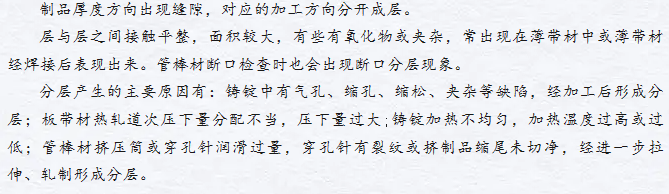

06 分層

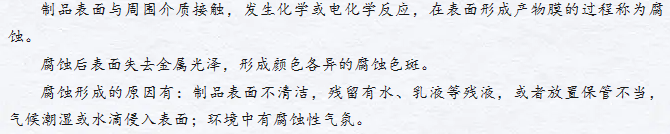

07 腐蝕

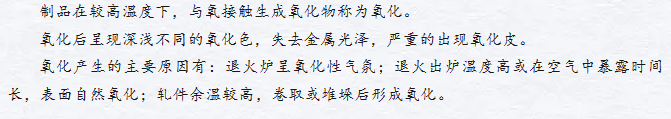

08 氧化

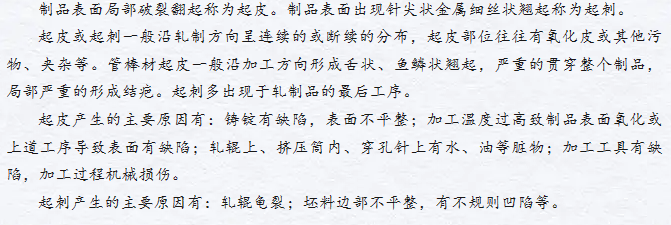

09 起皮

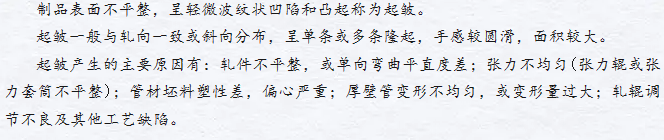

10 起皺

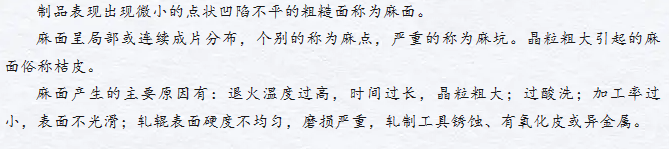

11 麻面
12 機械損傷
13 成分不均、組織不均
免責聲明:本網站所轉載的文字、圖片與視頻資料版權歸原創(chuàng)作者所有,如果涉及侵權,請第一時間聯(lián)系本網刪除。
相關文章

官方微信
《腐蝕與防護網電子期刊》征訂啟事
- 投稿聯(lián)系:編輯部
- 電話:010-62316606
- 郵箱:fsfhzy666@163.com
- 腐蝕與防護網官方QQ群:140808414
點擊排行
PPT新聞
“海洋金屬”——鈦合金在艦船的
點擊數:9093
腐蝕與“海上絲綢之路”
點擊數:7258
