氧化鐵皮可分為一次氧化鐵皮、二次氧化鐵皮、三次氧化鐵皮和紅色氧化鐵皮。

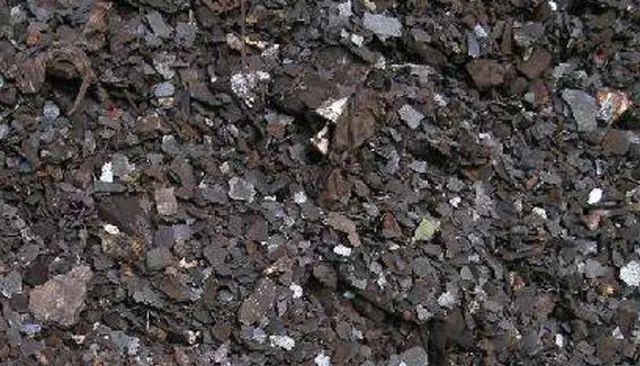

      一次氧化鐵皮：鋼在熱軋前，往往要在1100~1300℃加熱和保溫。在此溫度下，鋼表面于高溫爐氣接觸發(fā)生氧化反應(yīng)，生成1~3mm厚的一次鱗以及由粗軋側(cè)壓不充分、除鱗不徹底所致。該一次鱗也稱為一次氧化鐵皮。一次鱗的內(nèi)部存在有較大的空穴，一次氧化鐵皮為灰黑色鱗層，呈片狀覆蓋在鋼板表面。鱗層主要成分由磁鐵（Fe3O4）組成。

       二次氧化鐵皮：熱軋鋼坯從加熱爐出來后，經(jīng)高壓水除去一次鱗后，即表面氧化鐵皮脫落，進(jìn)行粗軋。在短時(shí)間的粗軋過程中鋼坯表面與水和空氣接觸，鋼坯表面產(chǎn)生了二次鱗，也稱為一次氧化鐵皮。二次鱗受水平軋制的影響厚度較薄，鋼坯與鱗的界面應(yīng)力小，所以剝離性差。如果噴射高壓水不能完全除去二次鱗,鱗殘留在鋼板表面的情況下進(jìn)行精軋，產(chǎn)品表面就會出現(xiàn)缺陷。二次氧化鐵皮為紅色鱗層，呈明顯的長條、壓入狀，沿軋制方向帶狀分布，鱗層主要成分由方鐵礦（FeO）、赤鐵礦（Fe2O3）等微粒組成。

       三次氧化鐵皮：熱軋精軋過程中，帶鋼進(jìn)入每架軋機(jī)時(shí)都將產(chǎn)生表面氧化鐵皮層。軋制后通過最終的除鱗或在每架軋機(jī)之間時(shí)還將再次產(chǎn)生氧化鐵皮。因此，軋輥?zhàn)饔孟碌膸т摫砻鏃l件將取決于進(jìn)入各架軋機(jī)前形成的氧化鐵皮的數(shù)量和特性。這時(shí)的氧化鐵皮稱為三次氧化鐵皮，因?yàn)樗窃诔[之后。進(jìn)入精軋機(jī)之前形成的。

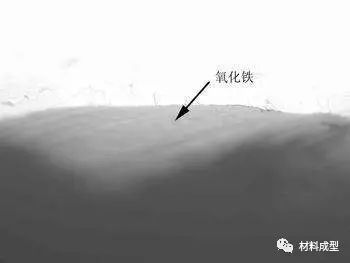

       三次氧化鐵皮缺陷肉眼可見：黑褐色、小舟狀。相對密集、細(xì)小、散沙狀地分布在缺陷帶鋼表面，細(xì)摸有手感，酸洗后在帶鋼表面缺陷處留下深淺不一的針孔狀小麻坑，它們在正常熱軋帶鋼的表面上是看不見的。

       紅色氧化鐵皮：紅色氧化鐵皮僅發(fā)生在高硅含量等特定的鋼種上，主要由于在鋼坯加熱過程中，表面氧化物與基體金屬強(qiáng)烈嚙合所致。無明顯深度，呈不規(guī)則片狀。

       紅色氧化鐵皮分兩種：一種在板寬方向非均勻分布，主要分布在中間，偏向操作側(cè)，紅色與蘭色處有明顯水印，在鋼板長度方向上也不均勻，個(gè)別部位稍輕些。這種紅色氧化鐵皮較厚，矯直時(shí)可崩起，可用高壓風(fēng)吹去，殘余紅色很易擦下色，此紅色氧化鐵皮稱紅銹較貼切。

       另一種紅色氧化鐵皮沿板寬分布比較均勻，一般靠邊部100mm內(nèi)稍重些，卷外部比內(nèi)部重些。這種紅色氧化鐵皮較薄，不易擦下色，鋼板越厚紅色越重。這種紅色氧化鐵皮其他一些鋼種也存在，具有一定的普遍性。
