洛氏硬度

- 原理 -

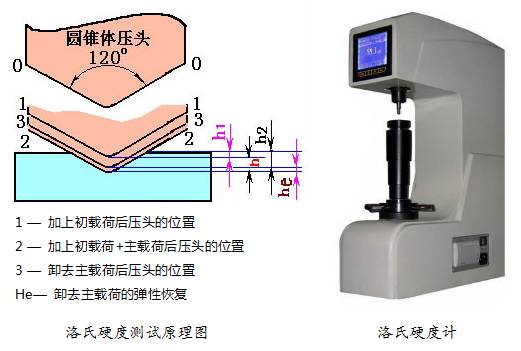

用金剛石圓錐或淬火鋼球壓頭，在試驗壓力F 的作用下，將壓頭壓入材料表面，保持規定時間后，去除主試驗力，保持初始試驗力，用殘余壓痕深度增量計算硬度值，實際測量時，可通過試驗機的表盤直接讀出洛氏硬度的數值。

壓頭：圓錐角等于120°的圓錐體，或者直徑為D=1.588mm的淬火鋼球。

計算公式：

—— K值為常數，金剛石壓頭取100，球形壓頭取130。

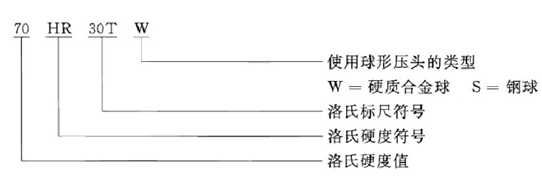

- 洛氏硬度表示方法 -

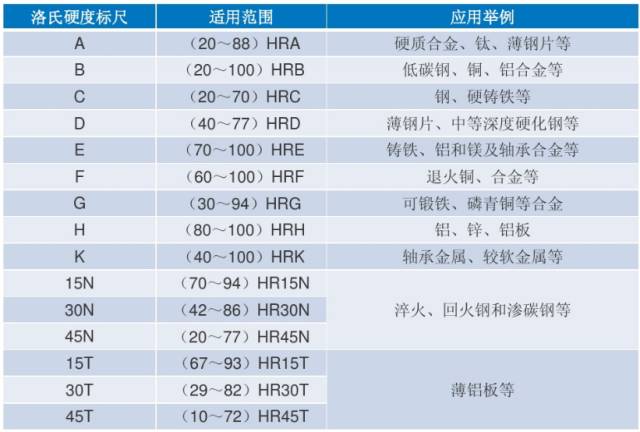

- 適用范圍 -

布氏硬度

- 原理 -

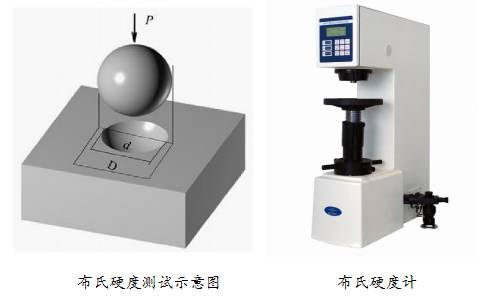

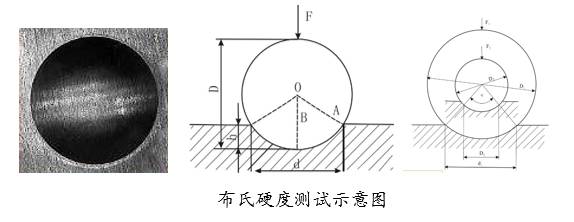

采用直徑為D的壓頭，施加一定的壓力，將壓頭壓入試樣表面，經規定的時間保壓后，卸除壓力，試驗表面留下壓痕。

用試驗壓力除以壓痕球形表面積得到的值就是布氏硬度值。

壓頭材質：淬火鋼球；硬質合金球。

計算公式：

布氏硬度相似原理：對同一種材料，只要試驗力F/D?保持為一常數，則其壓入角相同，所測得的結果定會相同，對不同材料所測得的硬度值可以進行比較。

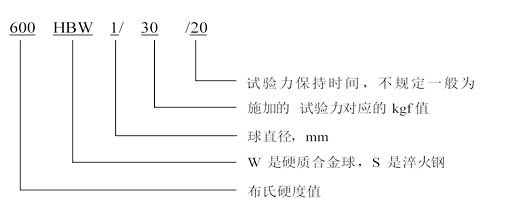

- 布氏硬度表示方法 -

- 適用范圍 -

適合具有大晶粒金屬材料的硬度測得，例如鑄鐵及其合金，各種退火、調制處理后以及大多數出廠供貨的鋼材等。特別是對于較軟的金屬，如純鋁、銅、錫、鋅等及其合金，測定出的硬度很準確。

維氏硬度

- 原理 -

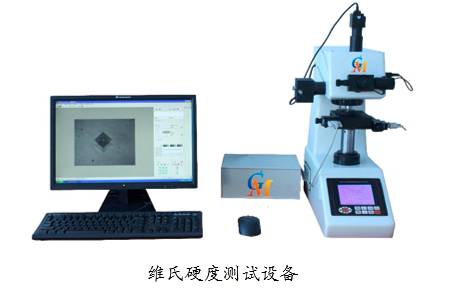

在一定的靜檢測力作用將壓頭下壓入試樣的表面，保持規定時間后，卸除檢測力，試樣表面留下壓痕。

計算出壓痕凹印面積，維氏硬度是檢測力除以壓痕表面積所得的商。

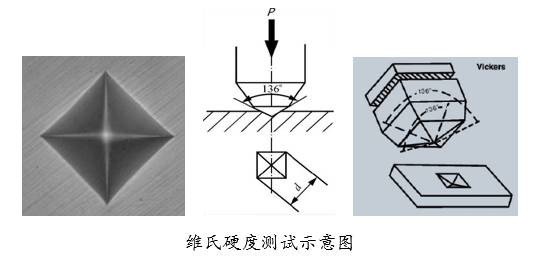

壓頭：金剛石材質，正四棱錐體，面角為136°。

計算公式：

相似原理：維氏硬度檢測時對于硬度均勻的材料可以任意選擇檢測力，其硬度值不變，這是維氏硬度檢測法最大的優點。

選擇面角為136°的角錐體，是為了使維氏硬度和布氏硬度有相近的示值以便進行比較。

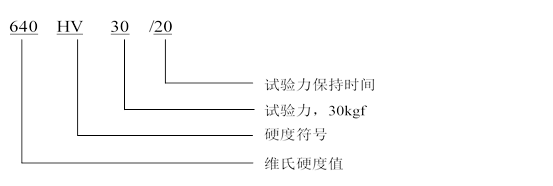

- 維氏硬度表示方法 -

- 適用范圍 -

維氏硬度檢測：除特別小和薄試樣層的樣品外，測量范圍可覆蓋所有金屬。

小負荷維氏硬度檢測：特別適宜于測量鋼表面強化層及化學熱處理表面層以及各種滲層、渡層等的表面硬度。

顯微維氏硬度檢測：除用于產品的硬度檢驗外，在金屬學、金相學研究方面也是最常用的試驗方法之一。

維氏硬度檢測力范圍：

金屬硬度測試標準

GB/T 230. 1-2004金屬洛氏硬度試驗第1 部分： 試驗方法

GB/T 231. 1-2002 金屬布氏硬度試驗第1 部分：試驗方法

GB/T4340.1-2009 金屬材料 維氏硬度試驗 第1部分：試驗方法

GB/T 1818-1994 金屬表面洛氏硬度試驗方法

GB/T 17394-1998 金屬里氏硬度試驗方法

GB/T 18449.1-2009 金屬材料努氏硬度試驗 第1部分：試驗方法

GB/T 4341-2001 金屬肖氏硬度試驗方法

GB/T 4342-1991 金屬顯微維氏硬度試驗方法

ASTM E 18-2012 金屬材料洛氏硬度和洛氏表面硬度試驗方法

ASTM E l0-2012金屬材料布氏硬度試驗方法

ASTM E 92-82(2003) 金屬材料維氏硬度試驗方法

ASTM E 103-84(2002) 金屬材料快速壓痕硬度試驗方法

ASTM E 110-82(2002) 用便攜式硬度儀測定金屬材料壓痕硬度的試驗方法

ASTM E 384-2006e1  材料顯微壓痕硬度的試驗方法

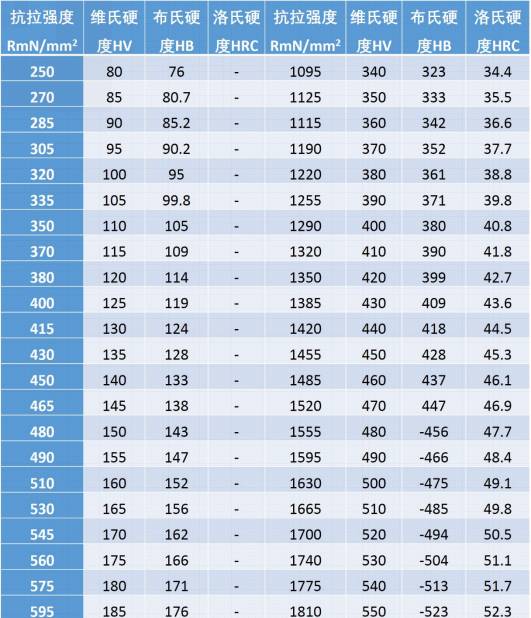

硬度換算表
