金相圖譜說明

1、工業純鐵-退火-白色等軸晶為F晶粒，黑色網狀為晶粒之間的邊界。

2、20鋼-退火-F+P，白色晶粒為F，黑色塊狀為P。

3、45鋼-退火-F+P，白色晶粒為F，黑色塊狀為P。

4、65鋼-退火-F+P，黑色基體為片狀P，白色呈網狀分布為F。

5、T8鋼-退火-片狀P。

6、T12鋼-退火-黑白相間的層片狀基體為P，晶界上的白色網狀為Fe3Cll。

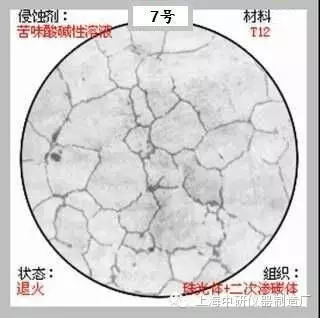

7、T12鋼-退火-P+Fe3Cll，F(xiàn)e3C染成黑色，P仍保留白色。

8、亞共晶生鐵-鑄態-P+Ld+Fe3Cll，斑點狀基體為共晶Ld，黑色枝晶為P。

9、共晶生鐵-鑄態-共晶Ld，是由P+Fe3Cll+Fe組成，P組織細小。

10、過共晶生鐵-鑄態-Fe3Cll+Ld，板條狀是Fe3Cl，斑點狀是Ld。

11、T8鋼-正火態-S，細層片狀F與Fe3C的機械混合物。

12、T8鋼-等溫淬火-B上+M+A殘。B上是由成束的大致平行排列的條狀F與分布在F條間的斷續Fe3C組成的羽毛狀組織。

13、T8鋼-等溫淬火-B下+M+A殘。B下是呈扁片狀的過飽和F與分布在F內的短針狀Fe3C的兩相混合物。

14、20鋼-淬火-板條M。

15、T8鋼-淬火-針狀M+Ar。高碳M呈針狀，互成一定的角度。

16、45鋼-正火-F+S。白色條塊狀為F。沿晶界析出，黑色塊狀為S。

17、45鋼-860度水淬-860度水淬-中碳M。M成板條和針狀混合分布。

18、45鋼-860度水淬低回火-回火中碳M。
