{首页主词},&

充分認識蒸壓釜的腐蝕問題及其重要性

2021-03-31 10:59:15 作者：腐蝕與防護來源：加氣塊之家分享至：

蒸壓釜的腐蝕實質上就是蒸壓釜所使用的材料和它所處的周圍環境（包括使用環境）所發生的相互作用的結果，而這種相互作用的結果就是釜體材料產生損壞或其性質發生惡化。蒸壓釜的腐蝕是影響蒸壓釜使用壽命和安全運行的一個不可忽視的因素。

在加氣塊生產過程中，蒸壓釜如果使用不當、維護保養不到位，往往容易產生腐蝕問題。不同的使用和維護保養方式，蒸壓釜發生腐蝕的情形也會多種多樣。

蒸壓釜的腐蝕，概括起來大體存在以下四種情形：

1、氧化腐蝕或表面腐蝕（在金屬表面存在氧氣）；

2、酸性腐蝕（存在酸性介質）；

3、電化學腐蝕或堿腐蝕（存在強堿性電解質）；

4、應力裂紋腐蝕和疲勞裂紋腐蝕（出現應力裂紋和疲勞裂紋）。

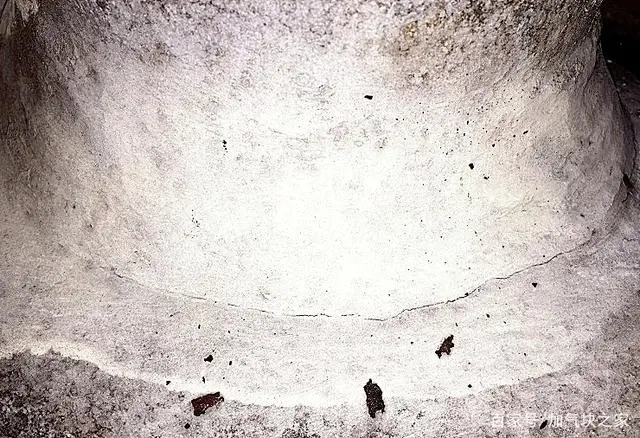

出現疲勞裂紋，腐蝕會加速，危害大，處理起來要難些

出現應力裂紋，腐蝕會加速，危害相對大

蒸壓釜如果發生腐蝕，不會只是某一種類型的腐蝕孤立發生，而是多種類型的腐蝕同時發生，而又往往會出現某一種類型的腐蝕發生很關鍵的影響作用。

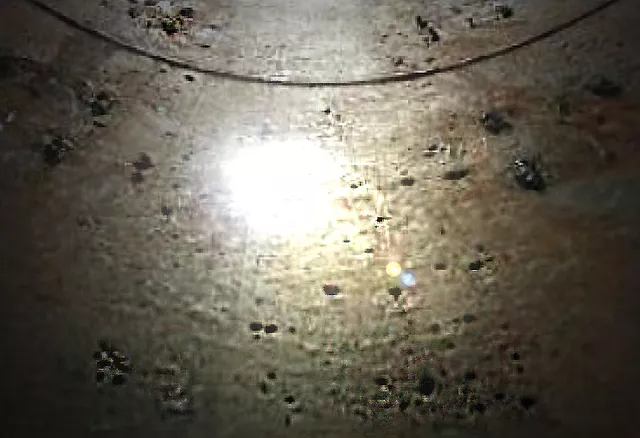

蒸壓釜發生腐蝕，范圍有大有小，程度有輕有重，情形多種多樣。如銹跡、裂紋、腐蝕坑、銹蝕孔、腐蝕脫層等。

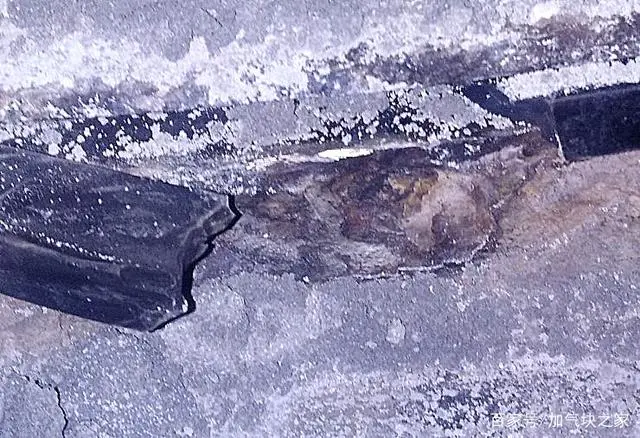

釜體口下部邊沿表面出現腐蝕脫層的情形

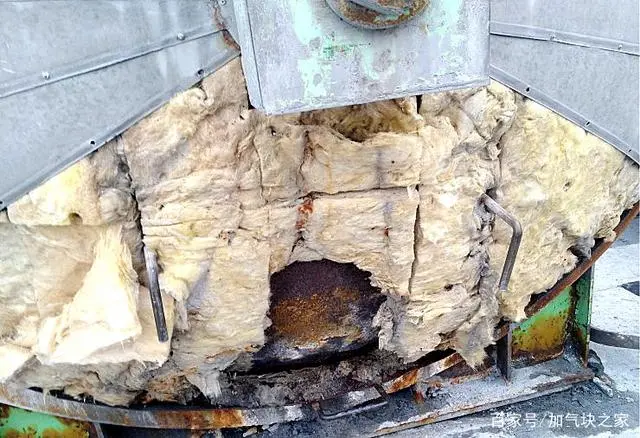

蒸壓釜發生腐蝕，既可在釜體外表面發生，也可在釜體內表面發生，但釜體內表面發生的腐蝕是我們應關注的重點，特別是釜體內下部常浸冷凝水的地方更是我們應關注的重點中的重點，是腐蝕易發之核心區域，日常核查必須高度關注。

另外，釜蓋及釜體法蘭是關乎整個蒸壓釜安全的關鍵，是蒸壓釜產生爆炸風險核心點，應定期或不定期詳細檢查與檢測其腐蝕情況。

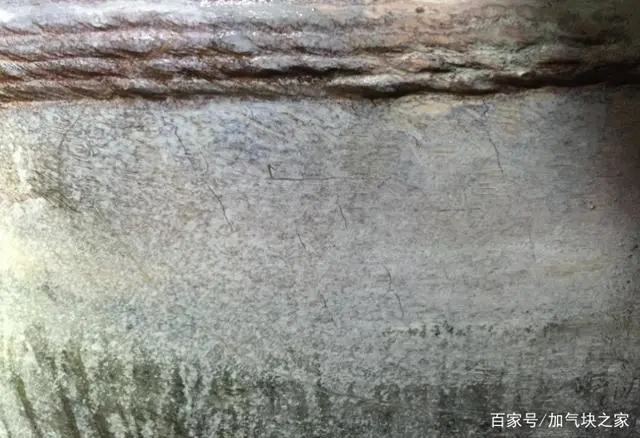

蒸壓釜內下部長期浸冷凝水地方腐蝕嚴重

蒸壓釜在使用過程中會產生冷凝水，冷凝水中往往含氫氧化鈣而呈堿性，而如果釜內冷凝水通過累積或濃縮作用，致使其氫氧化鈣的含量相對較高時，則會呈現出強堿性，金屬鐵在強堿性電解質溶液中極易發生電化學腐蝕，這種電化學腐蝕有時危害極大。所以及時抽排蒸壓釜體內的冷凝水，是防止蒸壓釜腐蝕的一個非常重要的工作。

蒸壓釜釜體內外的薄弱點也是很易發生腐蝕地方。如蒸養小車在進出蒸壓釜的過程中，會在釜體內壁產生磨痕或者溝槽；蒸養小車脫軌時會對對釜體內壁形成撞擊傷痕；釜口下端常流水的邊沿；小車軌道與釜體接觸點；釜體焊縫；因受到拉應力出現的細小裂紋等等。磨痕、溝槽、傷痕、邊沿、接觸點、焊縫、細小裂紋等等這些地方就成為了蒸壓釜的薄弱點，不僅易產生腐蝕，而且會加速腐蝕，操作人員應時時關注，高度警惕。

腐蝕對于蒸壓釜來說，是沒有辦法完全消滅的，沒有腐蝕只是相對而言。我們平常所說的沒有腐蝕表明的只是蒸壓釜的腐蝕速率緩慢或極其緩慢，或者說腐蝕程度相對輕些或很輕微而已。

蒸壓釜發生腐蝕，腐蝕速率一般都很緩慢，是一種漸變過程，往往不易被人們發現，如果我們在日常工作中，漠不關心蒸壓釜的腐蝕問題，或者粗心對待蒸壓釜的腐蝕問題，不恰當的處理蒸壓釜的腐蝕問題，腐蝕必然會一再疊加，逐漸發展成難以處理的問題，后果難料。所以操作人員在平時工作中務必有一個認真細致的態度，應多巡視、勤檢查，力爭早發現、早整治。
