對于一個含有初始裂紋a0 的構件,在承受靜載荷時,只要工作應力σ 小于臨界應力σc,則構件在靜應力水平下工作就是安全可靠的,只有當σ=σc 或K1=K1c時,才會發生脆性破壞。

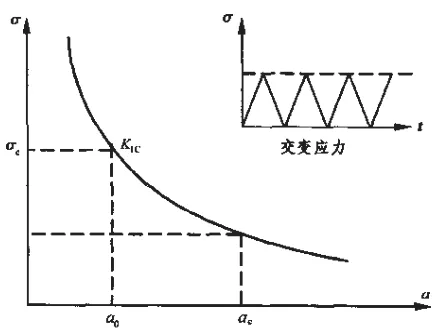

但如果構件承受的是一個σ<σc 的交變應力,那么這個初始裂紋a0 會在交變應力作用下發生緩慢擴展,當擴展到a=ac 時,構件發生失穩破壞。從初始值a0 到臨界值ac 這一段擴展過程,稱為疲勞裂紋的亞臨界擴展,也稱為宏觀裂紋a0 的剩余壽命階段,如圖1所示。

圖1
材料總的疲勞壽命N 由兩部分組成,即形成壽命Ni (initiation) 及裂紋擴展直至斷裂的壽命Np (propagation):

疲勞斷裂過程受許多因素的影響,比較復雜,但按裂紋發展過程大致可分為四個階段:
1裂紋成核階段
在交變載荷作用下,構件如果沒有裂紋或是無缺陷的光滑的零部件,雖然名義應力小于材料的屈服極限,但因為材料不均勻,在構件的表面局部區域仍然能產生滑移。用力學原理來解釋,由于構件表面是平面應力狀態,容易產生滑移,但看不到塑性變形特征。由于多次反復的循環滑移過程,便產生金屬擠出和擠入的滑移帶,由此形成微裂紋的核。
2微裂紋擴展階段
裂紋極形成后,微裂紋沿與主應力軸承45°的滑移面擴展。此階段擴展深入表面很淺,大約十幾微米,而且是有許多沿滑移帶的裂紋,如圖2所示。這個過程是裂紋擴展的第一階段。

圖2
3宏觀裂紋擴展階段
這一階段是從微觀裂紋逐漸過渡過來的宏觀階段,裂紋擴展速率增加,擴展方向與拉應力垂直,且是單一裂紋擴展。一般認為裂紋長度a 在0.01mm~ac 范圍內的擴展為宏觀裂紋擴展階段,又稱為裂紋擴展的第二階段。
4最后斷裂階段
當裂紋擴展到足夠大即達到臨界尺寸ac 時,便會產生失穩擴展而很快斷裂。
以上是無初始裂紋的光滑表面構件的典型疲勞斷裂過程。對于高強度材料,因為屈服強度高,缺口敏感性大,以及內部夾雜和硬顆粒多,往往直接在宏觀的應力集中處裂紋形成核,并且沿夾雜與基本界面首先裂開,由此開始宏觀裂紋穩定擴展階段,而沒有傾斜的微觀裂紋擴展階段。用斷裂力學的觀點來分析疲勞,最重要的是宏觀裂紋擴展階段。
