摘要

本發明公開了一種動態大氣腐蝕區域地圖數據處理方法、裝置及系統，涉及腐蝕監測技術領域。該方法通過建立待檢測金屬的腐蝕速率與的大氣環境數據的歸一化關聯模型，并從歸一化關聯模型中確定大氣環境數據的權值；將預設時間間隔內分區存儲的待檢測金屬的腐蝕速率與待檢測金屬的相應腐蝕標準速率比較，得到相應子區域內的大氣腐蝕性等級；調取顏色存儲區內與大氣腐蝕性等級相匹配的顏色并填充至區域地圖的相應子區域內，并將權值最大的大氣環境數據對應的大氣環境數據的文本插入?yún)^(qū)域地圖的相應子區域內，形成并輸出動態大氣腐蝕區域地圖，從而確定了當前監測時間點的主要環境影響因素和監測區域內大氣環境腐蝕性時間歷程內的成連續變化的過程。

1.一種動態大氣腐蝕區域地圖數據處理方法，其特征在于，區域地圖包括至少一個子區域，所述方法具體包括以下步驟：

接收區域地圖中每個子區域的待檢測金屬的腐蝕速率并分區存儲；其中，每個子區域的待檢測金屬的類型相同；

接收區域地圖中每個子區域的大氣環境數據并分區存儲；其中，大氣環境數據包括：大氣濕度、大氣酸堿度和大氣鹽度；

建立待檢測金屬的腐蝕速率與大氣環境數據的歸一化關聯模型，并從所述歸一化關聯模型中確定大氣環境數據的權值；

將預設時間間隔內分區存儲的待檢測金屬的腐蝕速率與待檢測金屬的相應腐蝕標準速率進行比較，確定相應子區域內的大氣腐蝕性等級；其中，任一大氣腐蝕性等級與大氣腐蝕服務器內顏色存儲區內的唯一一種顏色相對應；

調取顏色存儲區內與大氣腐蝕性等級相匹配的顏色并填充至所述區域地圖的相應子區域內，并將權值最大的大氣環境數據對應的大氣環境數據的文本插入所述區域地圖的相應子區域內，形成并輸出動態大氣腐蝕區域地圖。

2 .如權利要求1所述的動態大氣腐蝕區域地圖數據處理方法，其特征在于，所述大氣環境數據的權值，包括：大氣濕度權值、大氣酸堿度權值和大氣鹽度權值。

3 .如權利要求1所述的動態大氣腐蝕區域地圖數據處理方法，其特征在于，所述待檢測金屬的腐蝕速率與的大氣環境數據的歸一化關聯模型為：

其中，F(xiàn)（n）為第n時刻的腐蝕速率，F(xiàn)（n-1）為第n-1時刻的腐蝕速率，μ0為待檢測金屬腐蝕速率的均值，σ0為待檢測金屬腐蝕速率的標準差，X（n）為第n時刻的大氣濕度，X（n-1）為第n-1時刻的大氣濕度，μ1為大氣濕度的均值，σ1為大氣濕度的標準差，Y（n）為第n時刻的大氣酸堿度，Y（n-1）為第n-1時刻的大氣酸堿度，μ2為大氣酸堿度的均值，σ2為大氣酸堿度的標準差，Z（n）為第n時刻的大氣鹽度，Z（n-1）為第n-1時刻的大氣鹽度，μ3為大氣鹽度的均值，σ3為一大氣鹽度的標準差，W1為大氣濕度權值，W2為大氣酸堿度權值，W3為大氣鹽度權值。

4 .如權利要求3所述的動態大氣腐蝕區域地圖數據處理方法，其特征在于，F(xiàn)（n-1）為服務器從存儲器中獲得的第n-1時刻的存儲值，μ0根據一段時間按相同時間間隔獲取的n個待檢測金屬腐蝕速率計算獲得。

5 .一種動態大氣腐蝕區域地圖數據處理裝置，其特征在于，所述裝置包括服務器，所述服務器用于：

接收區域地圖中每個子區域的待檢測金屬的腐蝕速率并分區存儲；其中，每個子區域的待檢測金屬的類型相同；

接收區域地圖中每個子區域的大氣環境數據并分區存儲；其中，大氣環境數據包括：大氣濕度、大氣酸堿度和大氣鹽度；

建立待檢測金屬的腐蝕速率與的大氣環境數據的歸一化關聯模型；

根據所述歸一化關聯模型確定大氣環境數據的權值；

將預設時間間隔內分區存儲的待檢測金屬的腐蝕速率與待檢測金屬的相應腐蝕標準速率進行比較，確定相應子區域內的大氣腐蝕性等級；其中，任一大氣腐蝕性等級與大氣腐蝕服務器內顏色存儲區內的唯一一種顏色相對應；

調取顏色存儲區內與大氣腐蝕性等級相匹配的顏色并填充至所述區域地圖的相應子區域內，并將大氣環境數據的權值對應的大氣環境數據插入所述區域地圖的相應子區域內，形成并輸出動態大氣腐蝕區域地圖。

6 .一種動態大氣腐蝕區域地圖數據處理系統，其特征在于，包括金屬腐蝕速率采集裝置、大氣環境數據采集裝置和服務器；

所述金屬腐蝕速率采集裝置和大氣環境數據采集裝置均設置于相應子區域的特定地理位置處；所述金屬腐蝕速率采集裝置被配置為檢測相應子區域的待檢測金屬的腐蝕速率；所述大氣環境數據采集裝置用于檢測相應子區域的大氣環境，所述金屬腐蝕速率采集裝置和所述大氣環境數據采集裝置均與所述服務器相連。

7 .如權利要求6所述的動態大氣腐蝕區域地圖數據處理系統，其特征在于，所述動態大氣腐蝕區域地圖數據處理系統還包括顯示裝置，用于實時展示大氣腐蝕區域地圖。

8 .如權利要求6所述的動態大氣腐蝕區域地圖數據處理系統，其特征在于，所述金屬腐蝕速率采集裝置與所述服務器通過無線數據傳輸模塊相連。

說明書

一種動態大氣腐蝕區域地圖數據處理方法、裝置及系統

技術領域

[0001] 本發明涉及腐蝕監測技術領域，更具體的涉及一種動態大氣腐蝕區域地圖數據處理方法、裝置及系統。

背景技術

[0002] 腐蝕是指包括金屬和非金屬的物質在周圍介質（水，空氣，酸，堿，鹽，溶劑等）作用下產生損耗與破壞的過程。多國統計均表明由于腐蝕所造成的損失占到國民生產總值的4％左右，而這其中的大氣環境下的腐蝕又占據了其中的一半以上，因此對大氣腐蝕進行研究一直是腐蝕領域的重點工作。在大氣腐蝕進行的研究工作中，大氣環境的腐蝕性評價是基礎性的工作，其對防腐材料的選擇、服役壽命的預測、維護方法和維護周期的確定等都具有重要的支撐作用。

[0003] 現有對大區域內大氣腐蝕性評價的方法是腐蝕地圖。然而，目前的腐蝕地圖是根據在對應大區域內廣泛的大量的經至少1年時間的試樣暴露腐蝕，根據試樣腐蝕失重結果給出各點的腐蝕評級結果，進而繪制出腐蝕地圖。

[0004] 但是，目前大氣腐蝕性評價僅僅是輸出等級數值或是文字展示，而不能展現大氣腐蝕性的評價實時觀察待監測區域內大氣環境腐蝕性時間歷程內的連續變化過程，這不利于掌握材料在大氣環境中的腐蝕規律，實用性差。且只是輸出大氣腐蝕的等級，無法確定影響腐蝕的主要環境因素，實用性差。因此，目前還缺乏一種動態大氣腐蝕區域地圖數據處理方法來幫助監控人員方便掌握大氣環境腐蝕性變化規律和影響腐蝕的主要環境因素，進而對分布于該地域內關鍵部件腐蝕進行安全評估。

發明內容

[0005] 本發明實施例提供一種動態大氣腐蝕區域地圖數據處理方法、裝置及系統，用以解決現有技術中存在的不能展現大氣腐蝕性的評價實時觀察待監測區域內大氣環境腐蝕性時間歷程內的連續變化過程以及無法確定當前時間影響腐蝕的主要環境因素的問題。

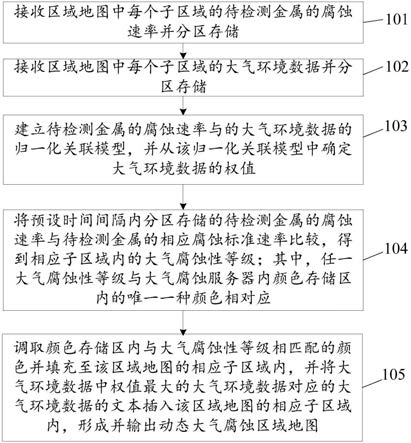

[0006] 本發明實施例提供一種動態大氣腐蝕區域地圖數據處理方法，包括：區域地圖包括至少一個子區域，所述方法具體包括以下步驟：

[0007] 接收區域地圖中每個子區域的待檢測金屬的腐蝕速率并分區存儲；其中，每個子區域的待檢測金屬的類型相同；

[0008] 接收區域地圖中每個子區域的大氣環境數據并分區存儲；其中，大氣環境數據包括：大氣濕度、大氣酸堿度和大氣鹽度；

[0009] 建立待檢測金屬的腐蝕速率與大氣環境數據的歸一化關聯模型，并從所述歸一化關聯模型中確定大氣環境數據的權值；

[0010] 將預設時間間隔內分區存儲的待檢測金屬的腐蝕速率與待檢測金屬的相應腐蝕標準速率進行比較，確定相應子區域內的大氣腐蝕性等級；其中，任一大氣腐蝕性等級與大氣腐蝕服務器內顏色存儲區內的唯一一種顏色相對應；

[0011] 調取顏色存儲區內與大氣腐蝕性等級相匹配的顏色并填充至所述區域地圖的相應子區域內，并將權值最大的大氣環境數據對應的大氣環境數據的文本插入所述區域地圖的相應子區域內，形成并輸出動態大氣腐蝕區域地圖。

[0012] 較佳地，所述大氣環境數據的權值，包括：

[0013] 確定大氣濕度權值、大氣酸堿度權值和大氣鹽度權值。

[0014] 較佳地，所述待檢測金屬的腐蝕速率與的大氣環境數據的歸一化關聯模型為：

[0015]

[0016] 其中，F(xiàn)（n）為第n時刻的腐蝕速率，F(xiàn)（n-1）為第n-1時刻的腐蝕速率，μ0為待檢測金屬腐蝕速率的均值，σ0為待檢測金屬腐蝕速率的標準差，X（n）為第n時刻的大氣濕度，X（n-1）為第n-1時刻的大氣濕度，μ1為大氣濕度的均值，σ1為大氣濕度的標準差，Y（n）為第n時刻的大氣酸堿度，Y（n-1）為第n-1時刻的大氣酸堿度，μ2為大氣酸堿度的均值，σ2為大氣酸堿度的標準差，Z（n）為第n時刻的大氣鹽度，Z（n-1）為第n-1時刻的大氣鹽度，μ3為大氣鹽度的均值，σ3為一大氣鹽度的標準差，W1為大氣濕度權值，W2為大氣酸堿度權值，W3為大氣鹽度權值。

[0017] 較佳地，F(xiàn)（n-1）為服務器從存儲器中獲得的第n-1時刻的存儲值，μ0可根據一段時間按相同時間間隔獲取的n個待檢測金屬腐蝕速率計算獲得。

[0018] 本發明實施例提供一種動態大氣腐蝕區域地圖數據處理裝置，所述裝置包括服務器，所述服務器用于：

[0019] 接收區域地圖中每個子區域的待檢測金屬的腐蝕速率并分區存儲；其中，每個子區域的待檢測金屬的類型相同；

[0020] 接收區域地圖中每個子區域的大氣環境數據并分區存儲；其中，大氣環境數據包括：大氣濕度、大氣酸堿度和大氣鹽度；

[0021] 建立待檢測金屬的腐蝕速率與大氣環境數據的歸一化關聯模型；

[0022] 根據所述歸一化關聯模型確定大氣環境數據的權值；

[0023] 將預設時間間隔內分區存儲的待檢測金屬的腐蝕速率與待檢測金屬的相應腐蝕標準速率比較，得到相應子區域內的大氣腐蝕性等級；其中，任一大氣腐蝕性等級與大氣腐蝕服務器內顏色存儲區內的唯一一種顏色相對應；

[0024] 調取顏色存儲區內與大氣腐蝕性等級相匹配的顏色并填充至所述區域地圖的相應子區域內，并將大氣環境數據的權值對應的大氣環境數據插入所述區域地圖的相應子區域內，形成并輸出動態大氣腐蝕區域地圖。

[0025] 本發明實施例提供一種動態大氣腐蝕區域地圖數據處理系統，包括金屬腐蝕速率采集裝置、大氣環境數據采集裝置和服務器；

[0026] 所述待檢測金屬腐蝕速率采集裝置和大氣環境數據采集裝置均設置于相應子區 域的特定地理位置處；所述待檢測金屬腐蝕速率采集裝置被配置為檢測相應子區域的待檢測金屬的腐蝕速率；所述大氣環境數據采集裝置用于檢測相應子區域的大氣環境，所述待檢測金屬腐蝕速率采集裝置和所述大氣環境數據采集裝置均與所述服務器相連；

[0027] 較佳地，所述動態大氣腐蝕區域地圖數據處理系統還包括顯示裝置，用于實時展示大氣腐蝕區域地圖。

[0028] 較佳地，所述待檢測金屬腐蝕速率采集裝置與所述服務器通過無線數據傳輸模塊相連。

[0029] 本發明實施例中，提供一種動態大氣腐蝕區域地圖數據處理方法、裝置及系統，與現有技術相比，其有益效果為：本發明能夠同時對多個區域的大氣腐蝕數據進行分析處理；而且本發明將區域地圖相應子區域的待檢測金屬的腐蝕速率分區存儲后，通過與相應待檢測金屬的腐蝕標準速率進行比較，得確定相應子區域內的大氣腐蝕性等級，而且大氣腐蝕性等級與顏色種類是一一對應的關系；并且通過腐蝕速率與大氣環境數據的歸一化關聯模型確定大氣環境數據的權值，將各個區域內的大氣腐蝕性等級實時地以相匹配的顏色和大氣環境數據中最大的大氣環境數據權值對應的大氣環境數據的文本呈現在區域地圖中，形成并輸出動態大氣腐蝕區域地圖，方便了監控人員實時觀察待監測區域內大氣環境腐蝕性時間歷程內的連續變化過程，對于監控人員掌握大氣環境腐蝕性變化規律和影響腐蝕的主要環境因素，以及對分布于該地域內關鍵部件腐蝕進行安全評估起著重要作用。
