失效分析現場直擊——余熱鍋爐受熱面管腐蝕泄漏分析

2018-09-27 11:19:47 作者：王智春來源：理化檢驗—物理分冊分享至：

燃?xì)鈾C(jī)組的余熱鍋爐是利用燃?xì)廨啓C(jī)排氣的熱量產生蒸汽的裝置，主要采用對流換熱的方法，其受熱面采用的是模塊化結構，具有熱效率高、成本低并且安裝簡便等優點。

但是，余熱鍋爐受熱面管的腐蝕問題一直以來都是研究的熱點，較常出現的問題有管子外壁低溫腐蝕、內壁流體加速腐蝕、氧腐蝕等。受熱面管氧腐蝕通常發生在機組停備階段，新建機組和運行機組對其重視程度往往不夠，此外如果在運輸、保存等過程中保護不當也會引起氧腐蝕，且不易被檢查發現，因而會帶來很大的安全隱患。

某廠2臺臥式余熱鍋爐在機組調試期間發現受熱面模塊底部有滴水現象，從整體啟動至發現泄漏停機共計13天，滿負荷運行時間僅為10h。停機后檢查發現部分管子內發生嚴重腐蝕，如圖1和圖2所示。

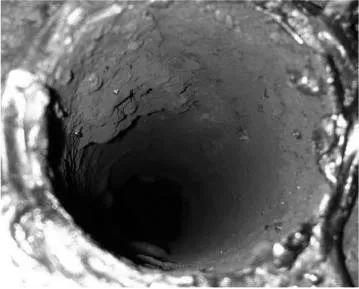

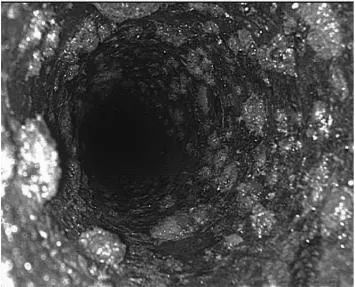

圖1 1號爐嚴重腐蝕管段內壁宏觀形貌

圖2 2號爐嚴重腐蝕管段內壁宏觀形貌

經統計2臺余熱鍋爐的受熱面管子共計5130根，發生泄漏的管子有24根，內壁嚴重腐蝕但未泄漏的管子約150根。為了查明此次余熱鍋爐受熱面管泄漏的原因，對其進行了檢驗和分析，并提出了預防措施。

理化檢驗

對泄漏模塊進行取樣，內壁嚴重腐蝕管7根，標記為A組；內壁無明顯腐蝕管10根，標記為B組；與發生泄漏管段相同規格、相同材料、相同生產廠家的原始管2根，標記為C組。每組中的試樣隨機編號為1，2，3……以此類推，如A1，A2，B1等。

1宏觀觀察

對A，B，C3組試樣分別沿管子長度方向縱剖后取長度約60mm的試樣觀察內壁。A組試樣內壁表面顏色呈紅褐色或者黑褐色，具有附著物，其量多且厚，質地堅硬，經敲打后也不易脫落，附著物呈塊狀、鼓包狀或潰瘍狀，如圖3所示。

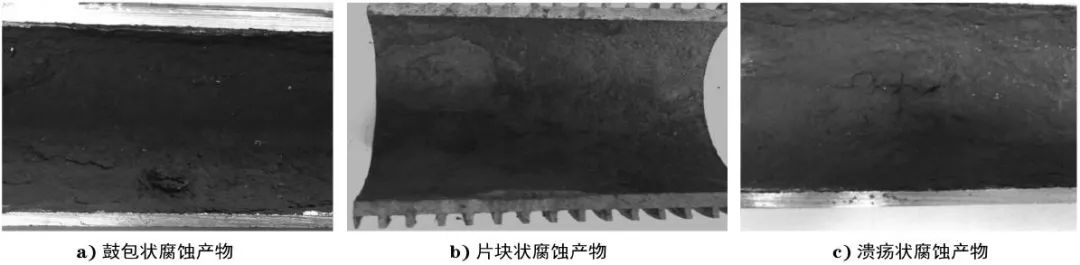

圖3 A組試樣內壁宏觀形貌

選試樣A1用5％（體積分?jǐn)?shù)，下同）稀鹽酸溶液在常溫條件下分別浸泡靜置5，40，48h后的形貌如圖4所示，可見腐蝕產物剝落后內壁存在盆狀、半球狀的凹坑，直徑為1~6mm，深度為0.5~2mm。

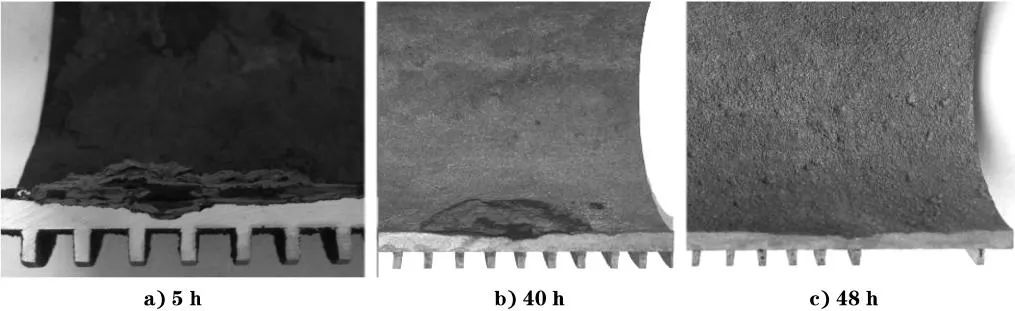

圖4 A1試樣內壁經過酸液浸泡不同時間后的宏觀形貌

B組管樣內壁未見明顯腐蝕，內壁附著物較薄且質地疏松，呈黑色或黑褐色。選試樣B1在常溫條件下使用5％稀鹽酸溶液進行浸泡靜置10h，然后使用酒精進行清洗，觀察可見內壁平整無凹坑，如圖5所示。

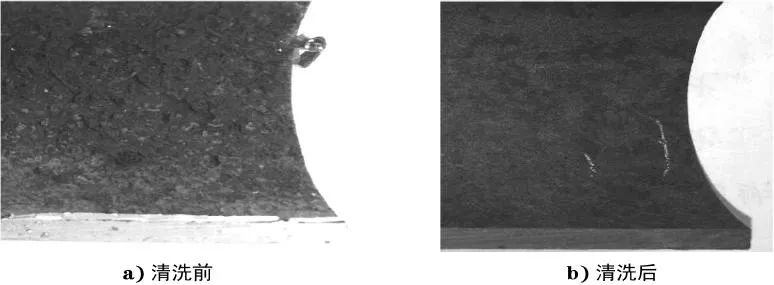

圖5 B1試樣內壁宏觀形貌

C組試樣內壁無腐蝕產物或垢層。

2化學成分分析

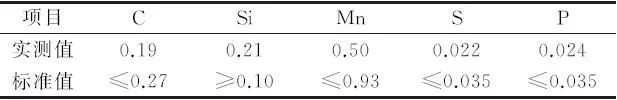

表1 A2試樣化學成分（質量分?jǐn)?shù)）

由表1可知，所有元素的含量均符合ASME SA—210/SA—210M－2013《鍋爐和過熱器用無縫中碳鋼管子》的要求。

3力學性能測試

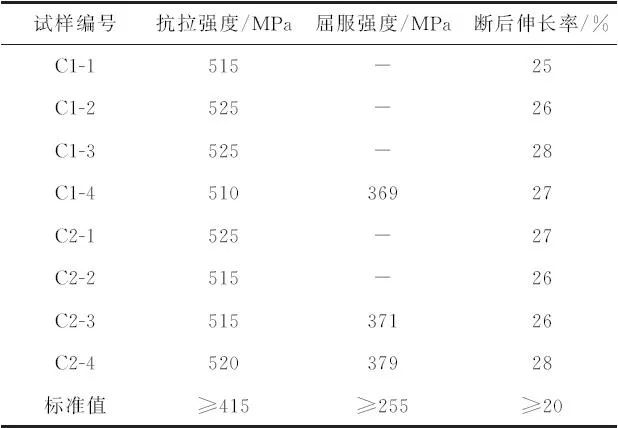

表2 C1和C2管子力學性能測試結果

由表2可知：原始管樣C1和C2力學性能指標全部符合要求。

4金相檢驗

對試樣A3，B3，C3縱剖面進行預磨、拋光，根據GB/T 10561－2005《鋼中非金屬夾雜物含量的測定———標準評級圖顯微檢驗法》對試樣的非金屬夾雜物含量進行評價，3個試樣均含有D類夾雜物，級別分別為D1，D1.5，D1，夾雜物含量較低。

使用4％（體積分?jǐn)?shù)）硝酸酒精溶液對試樣A3，B3，C3進行侵蝕后，觀察顯微組織，如圖6~9所示。A3試樣經酸洗后腐蝕坑處的顯微組織形貌如圖6所示，最薄區域壁厚僅僅只余609μm；基體顯微組織為鐵素體＋珠光體，如圖7所示，內外壁未見脫碳層。B3試樣內壁未見明顯腐蝕坑，C3內壁無腐蝕痕跡，B3和C3試樣基體顯微組織均為鐵素體＋珠光體，內外壁未見脫碳層，如圖8和圖9所示。

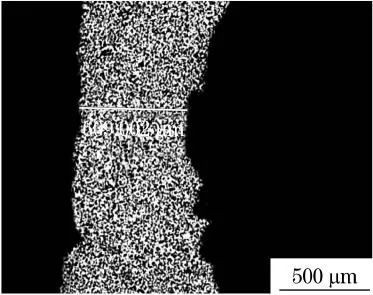

圖6 A3試樣腐蝕坑處顯微組織形貌

圖7 A3試樣基體顯微組織形貌

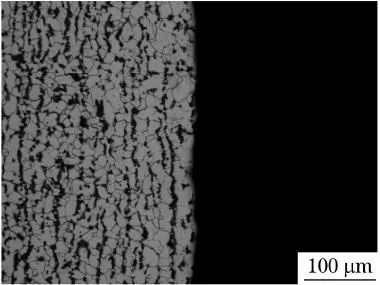

圖8 B3試樣內壁顯微組織形貌

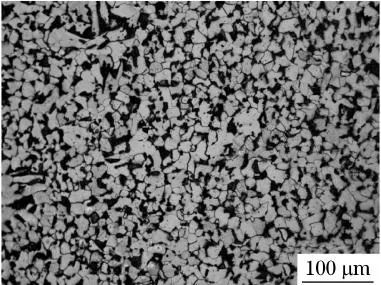

圖9 C3試樣內壁顯微組織形貌

5掃描電鏡及能譜分析

對A1，A4，A5，A6，A7，B4，B5，B6，C4，C5共10個試樣進行能譜分析，測試點共計129個，部分典型測試結果見表3。

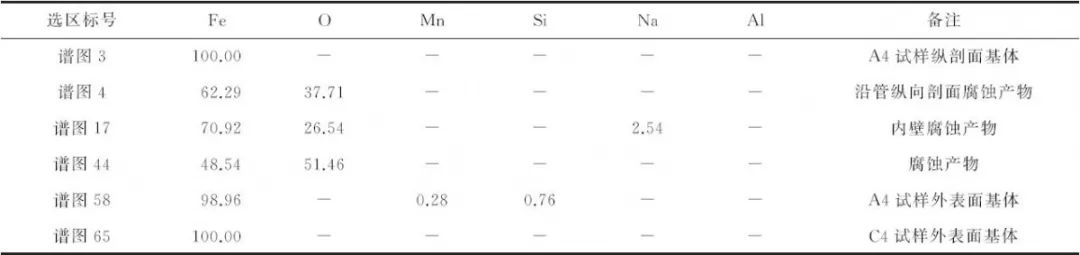

表3 部分試樣能譜分析典型結果（質量分?jǐn)?shù)）

其中譜圖3、譜圖58和譜圖65為基體化學成分測試結果，可見基體化學成分正常。

對試樣A4內壁腐蝕產物逐層分析，測試位置如圖10所示，典型測試結果為譜圖4、譜圖6、譜圖7、譜圖11和譜圖12，不同層的腐蝕產物主要元素為鐵和氧，且鐵元素和氧元素的原子比大致接近2/3或3/4。

圖10 A4試樣縱剖面能譜分析位置

6XRD分析

從A5，A6，A7試樣內壁刮取粉末并進行物相分析，典型譜圖如圖11和圖12所示。

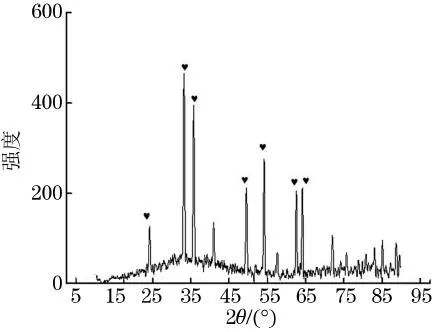

圖11 A6試樣XRD譜

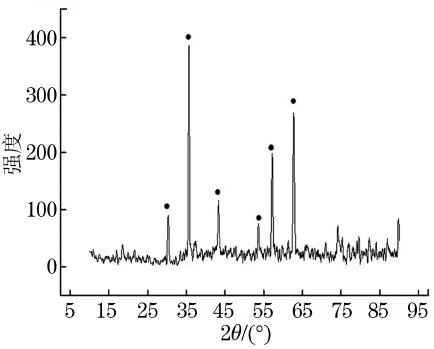

圖12 A7試樣XRD譜可知XRD分析結果與EDS分析結果具有一致性，內壁附著物均為鐵的氧化產物，其中A5和A7試樣為Fe2O3，A6試樣為Fe3O4。

分析與討論

發生泄漏及同批次管子材料化學成分、力學性能以及顯微組織均正常，能夠滿足相關標準要求。

泄漏管子內壁具有較多的腐蝕產物，呈紅褐色或者黑褐色，腐蝕產物呈鼓包狀、塊狀、潰瘍狀，去除后可見內壁存在凹坑，具有碳鋼氧腐蝕的典型宏觀特征。

腐蝕產物表層呈現紅色，內部則呈現黑色，對腐蝕產物進行EDS和XRD分析，結果表明兩種腐蝕產物均為鐵的氧化物，紅色產物為Fe2O3，黑色產物為Fe3O4，是氧腐蝕的特征產物。

腐蝕產物的組成以及腐蝕坑的形貌均說明了管段失效原因?yàn)楣軆?nèi)壁發生了局部氧腐蝕，發生腐蝕的部位變薄形成凹坑，嚴重部位穿孔泄漏。

泄漏管子內部腐蝕產物量多而厚，且有明顯的分層現象，這是因?yàn)檠醺g是一個逐漸進行的過程，在腐蝕最初階段腐蝕產物并不會出現分層現象，只有發展到一定程度后才會逐漸發生分層。

由此可推斷管子發生腐蝕的時間可能是在管子加工存放、運輸保存或安裝調試期間。

在安裝調試期間管內會接觸到介質的環節主要有水壓試驗、化學清洗和試運行。但是發生氧腐蝕的管子約占總數的3.4％，泄漏管分布無規律，并不集中出現在某一屏或某一模塊。如果水壓試驗、化學清洗和試運行對管子造成影響，應該是大面積的、普遍性的，而不會只作用于某幾根管子內。因此，水壓、酸洗和試運行并不是引起本次泄漏和腐蝕的主要因素。

另外，電廠建設進度資料表明，受熱面管從到達電廠到開始吊裝之間的時間不足30d，這樣短的時間內不足以產生嚴重的腐蝕，氧腐蝕應該在達到電廠之前就已經發生。

結論與建議

發生泄漏管子的內壁具有較多的腐蝕產物，經分析為鐵的氧化物。腐蝕產物的組成以及腐蝕坑的形貌均說明管子內壁發生了局部的氧腐蝕，腐蝕部位變薄形成凹坑，嚴重部位發生穿孔泄漏。泄漏的受熱面管隨機分布，即使相鄰管子的腐蝕程度也存在很大差異，無規律性。

因此在無有效檢測手段用以確認管子是否存在腐蝕的情況下，建議對相同規格的受熱面模塊進行整體更換，避免運行中陸續出現泄漏現象，影響機組的正常運行。

后續跟蹤顯示，該電廠整體更換了2臺余熱鍋爐的全部受熱面模塊后，至今未再發生同類事故。
