導讀
我們知道，材料微觀結構決定其性能及特性，金屬的成分和熱處理條件對材料的組織結構有至關重要的影響。通過研究鋼鐵材料的成分、熱處理方式和組織結構的關系，可以指導鋼鐵材料的加工制造工藝。下面小編將帶您一覽30組鋼鐵材料的熱處理及金相組織。
碳 鋼

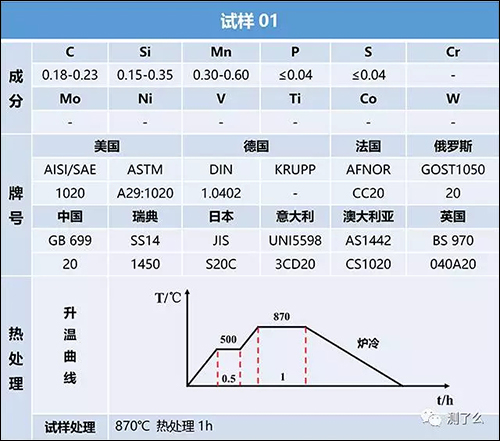

低碳鋼
200×
1000×

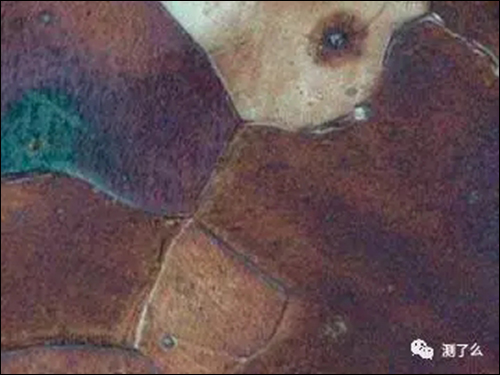

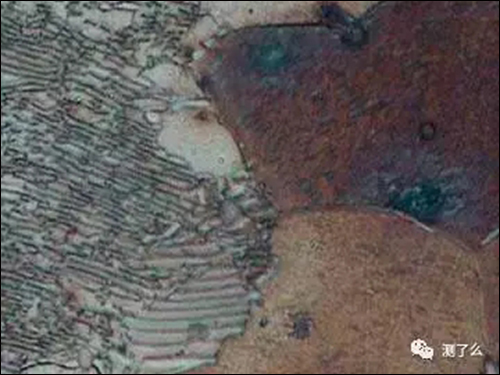

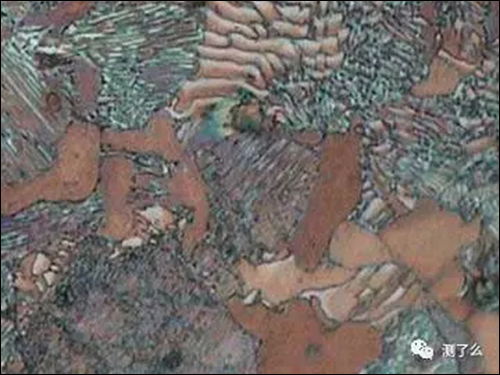

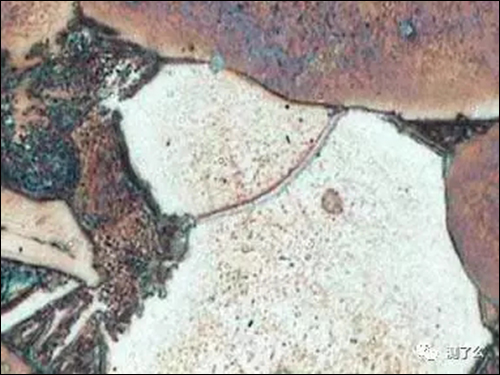

鐵素體（黃、藍、紫）+珠光體（棕色），珠光體中的鐵素體和滲碳體清晰可見
100×
1000×

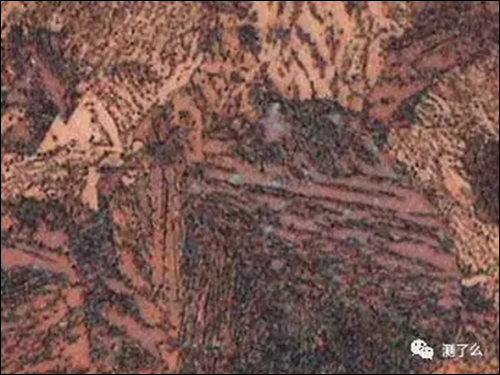

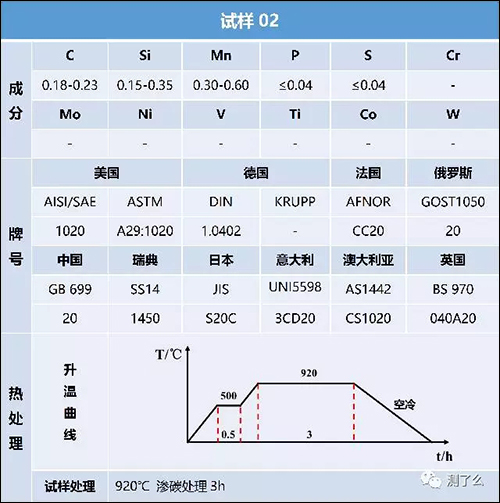

原始結構為鐵素體+珠光體，但滲碳處理后只剩下珠光體

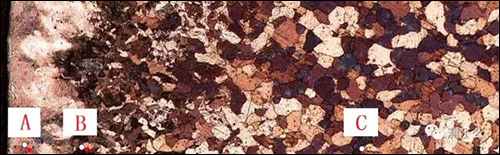

斷面金相圖
A處放大組織為珠光體
B處放大組織為珠光體+鐵素體
C處放大組織以鐵素體為主含少量珠光體
50×
1000×

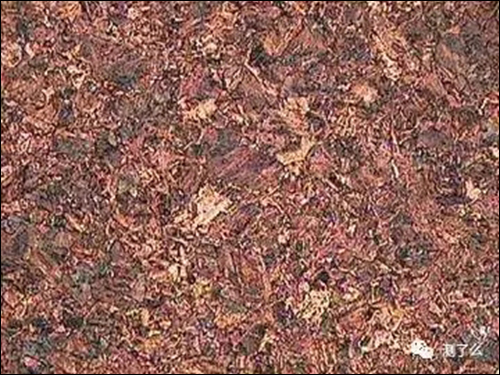

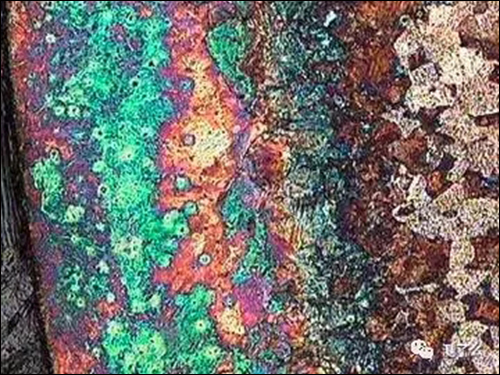

表層為珠光體，次外層為馬氏體（放大圖，紫色、綠色和棕色）
斷面金相圖
A處放大組織為馬氏體
B處放大組織為鐵素體+馬氏體
C處放大組織為珠光體+鐵素體，部分珠光體裝變為馬氏體
50×
1000×

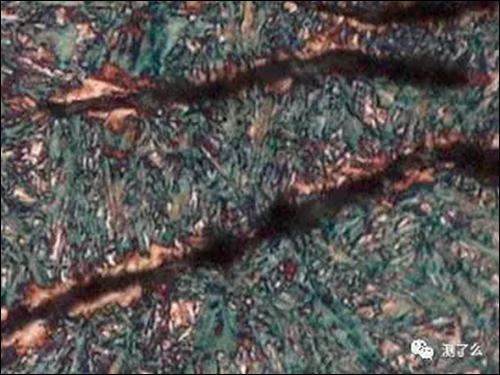

表層為馬氏體（灰色），內部為鐵素體+珠光體（彩色），放大圖為針狀馬氏體
斷面金相圖
A處放大組織為馬氏體
B處放大組織為鐵素體+馬氏體
C處放大組織為鐵素體+珠光體

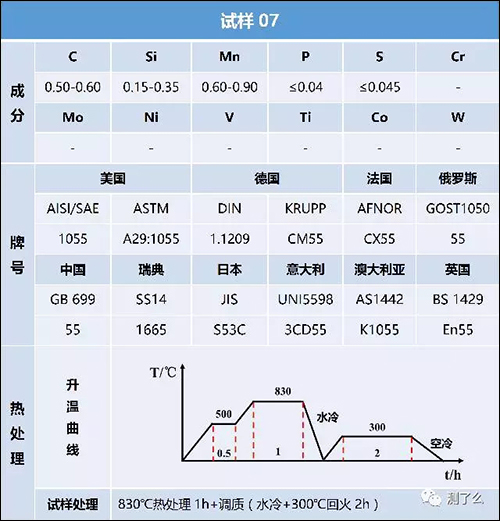

中碳鋼
100×
1000×

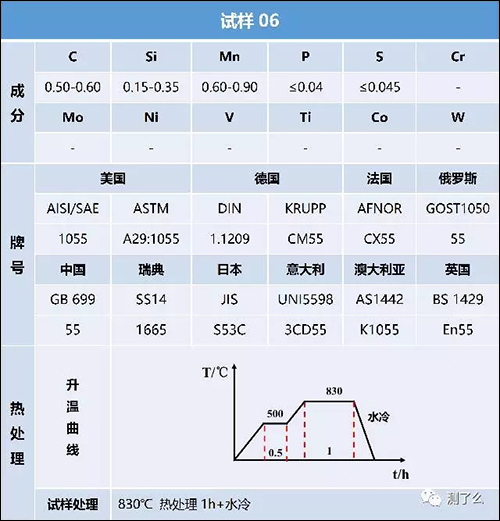

100×
1000×

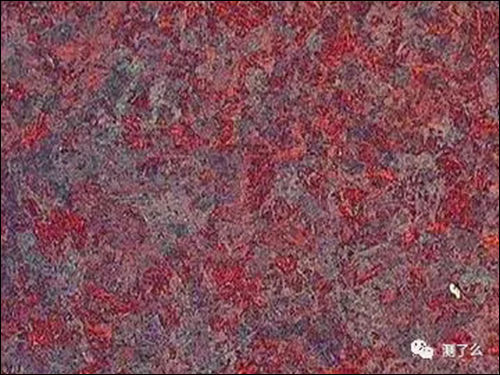

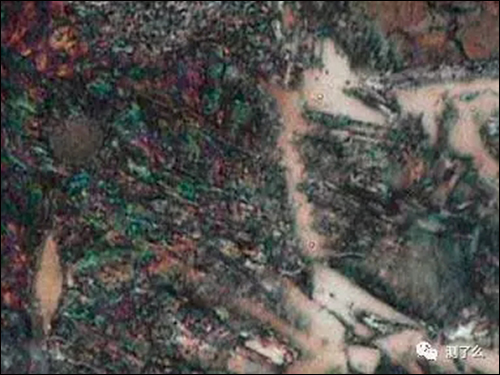

鐵素體（亮灰色）+馬氏體（紫色和藍色）
100×
1000×

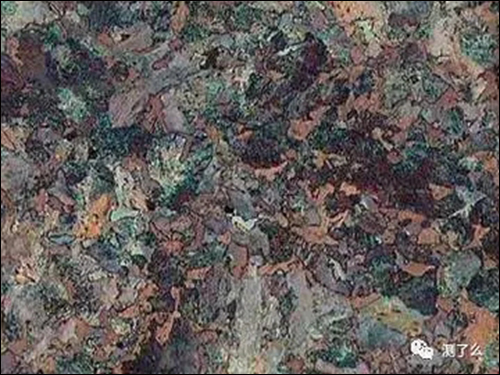

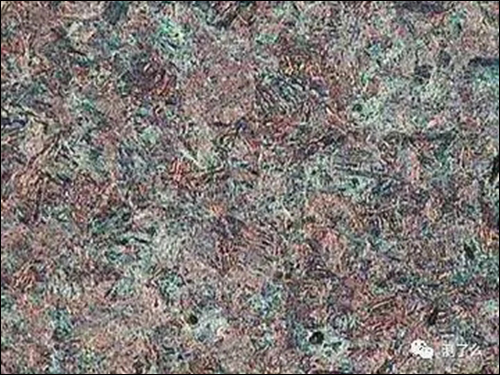

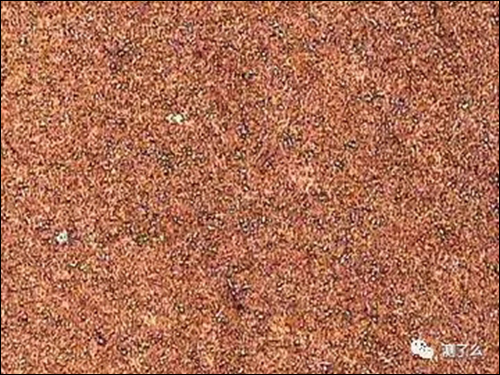

主要結構為回火馬氏體

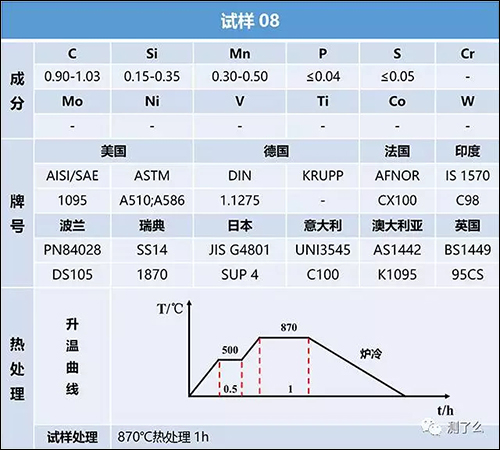

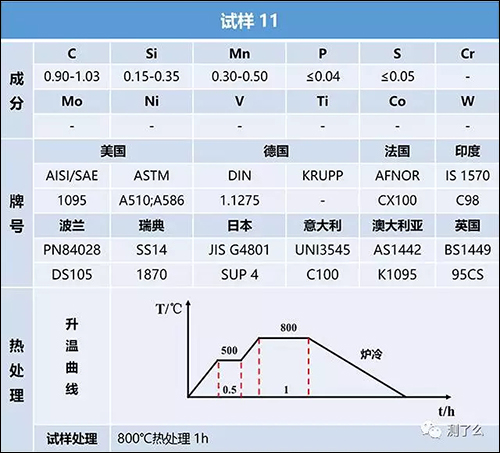

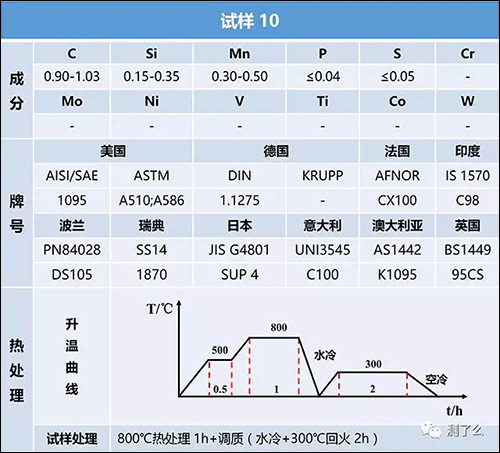

高碳鋼
100×
1000×
主要組織為珠光體（片層狀），白色顆粒為滲碳體和碳化物
100×
1000×

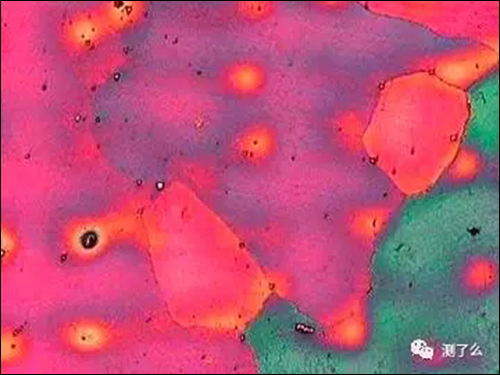

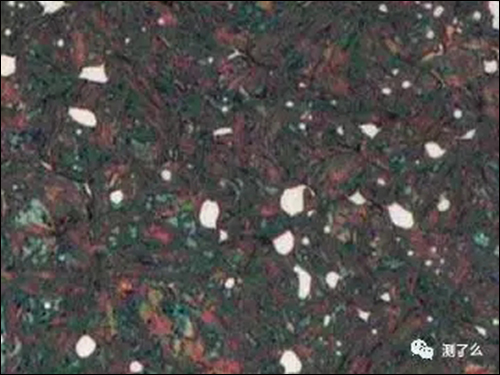

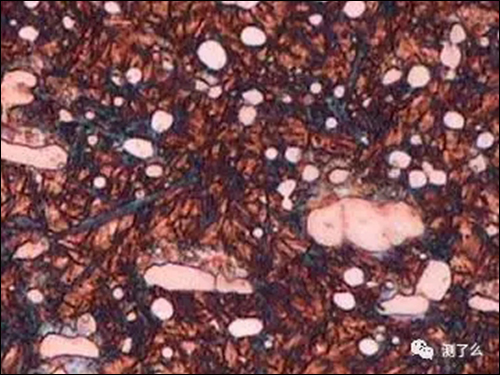

主要組織為馬氏體和碳化物（白色顆粒），藍色部分為殘余奧氏體
100×
1000×

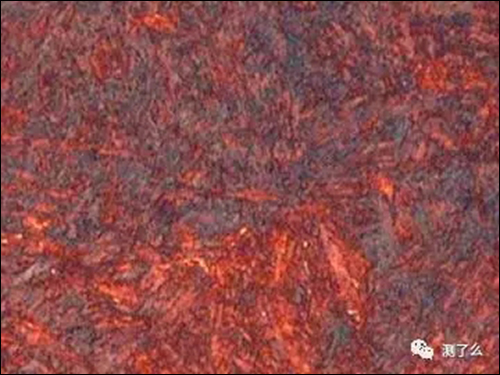

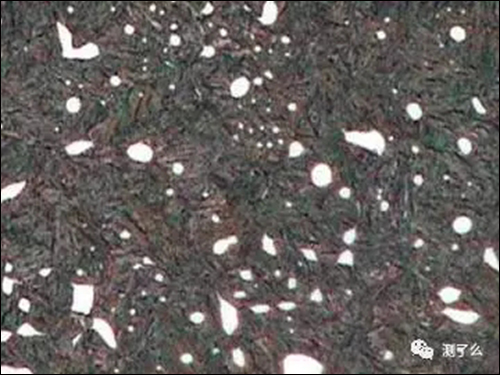

主要組織為馬氏體和碳化物（白色顆粒）
100×
1000×

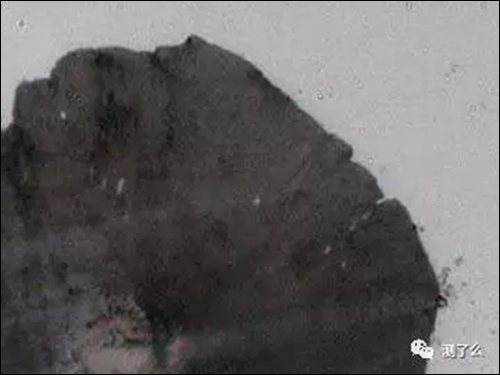

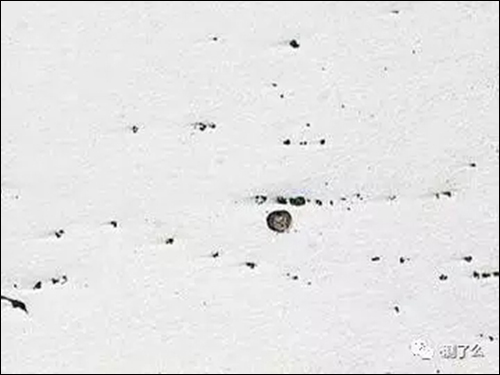

試樣未腐蝕 黑色和棕色為非金屬夾雜物
低合金鋼

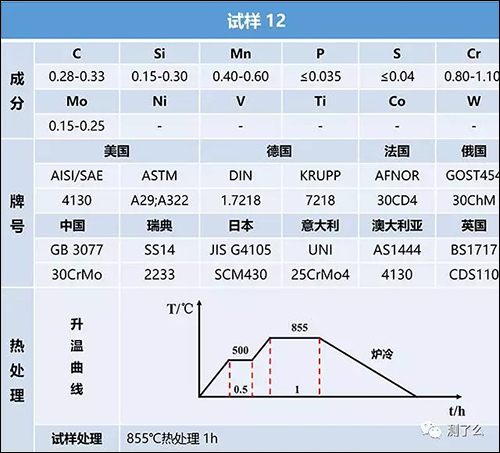

AISI 4130
100×
1000×
組織由珠光體（暗色部分）和鐵素體（亮色部分）構成

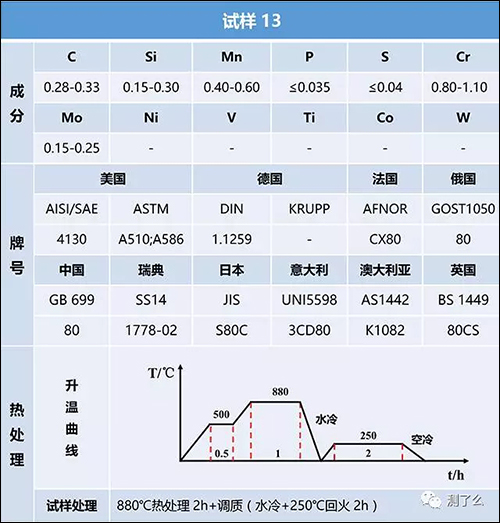

100×
1000×

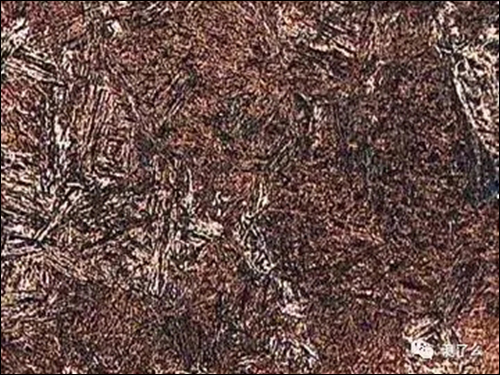

組織結構為馬氏體
AISI 4340
100×
1000×
組織結構為珠光體（暗色部分）和鐵素體（亮色部分），亮色顆粒為碳化物
鑄 鐵

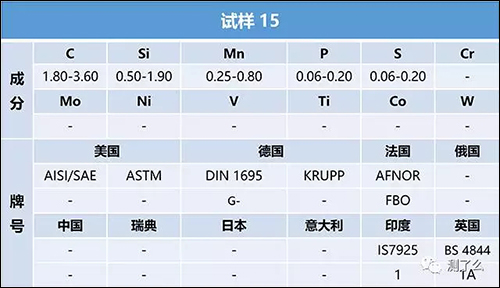

白口鑄鐵
100×
1000×

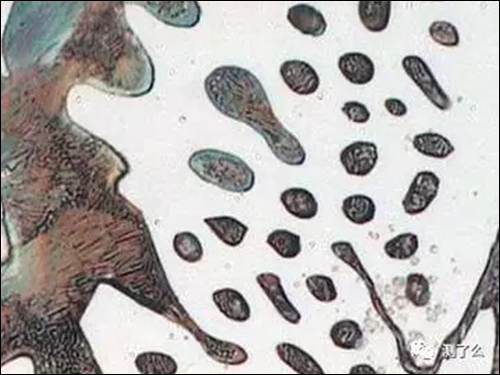

組織結構為珠光體（棕色大顆粒）和萊氏體（白色和棕色蜂窩狀結構）

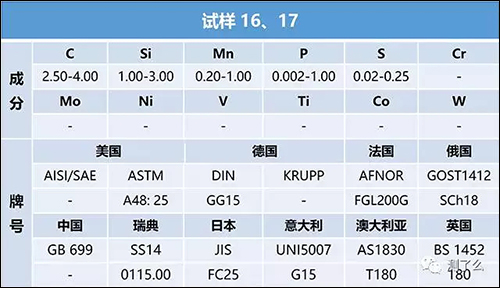

灰鑄鐵
100×
1000×
試樣未腐蝕，灰色部分為石墨片層，基體部分不明顯

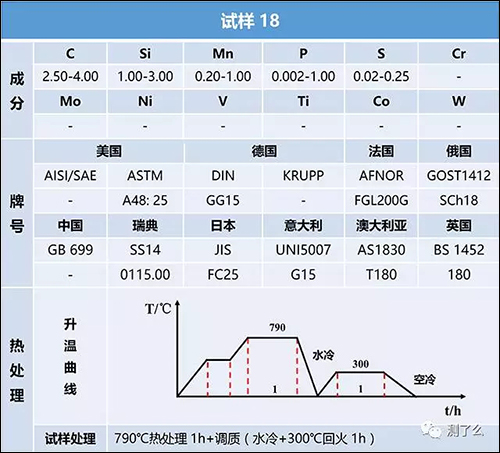

100×
1000×
試樣經腐蝕，灰色部分為石墨片層，基體為珠光體和鐵素體
100×
1000×
基體為馬氏體，石墨片層仍然有保留

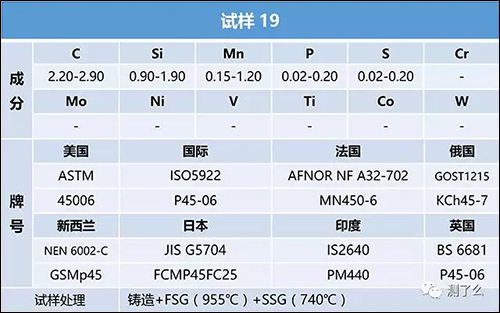

可鍛鑄鐵
100×
1000×
基體為鐵素體，灰色部分為回火石墨

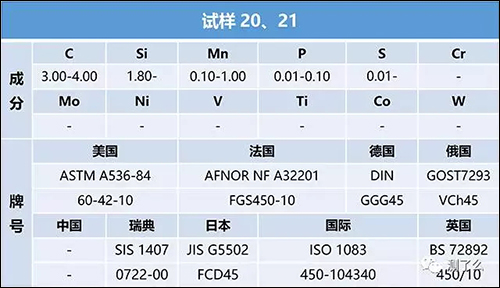

球墨鑄鐵
100×
1000×

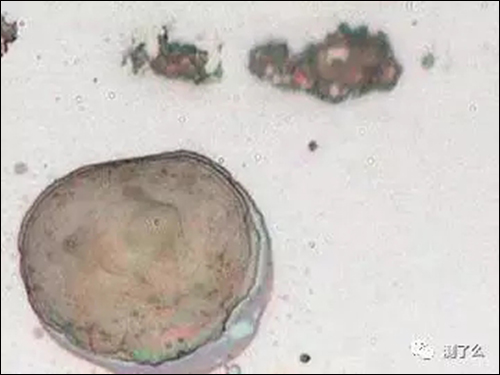

試樣未腐蝕，黑色顆粒為球狀石墨
100×
1000×
試樣經腐蝕，棕色顆粒為球狀石墨，基體為鐵素體（白色和紫色）

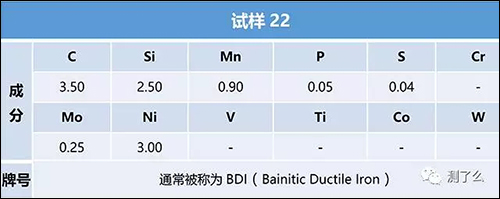

貝氏體球墨鑄鐵
100×
1000×

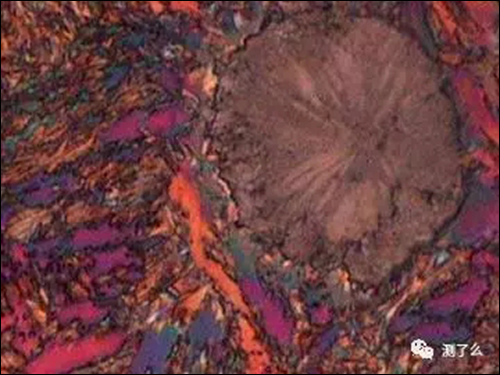

棕色顆粒為球狀石墨，基體為貝氏體

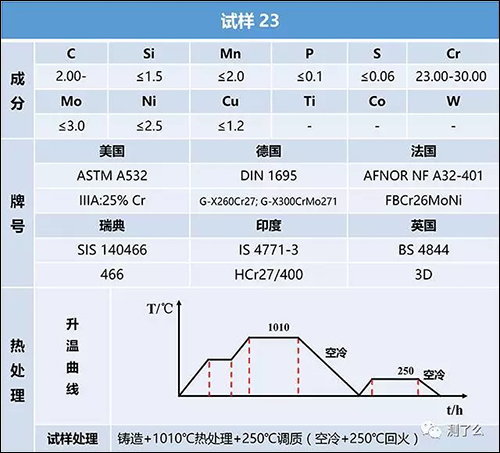

耐磨鑄鐵
100×
1000×
組織結構為碳化鉻
工具鋼

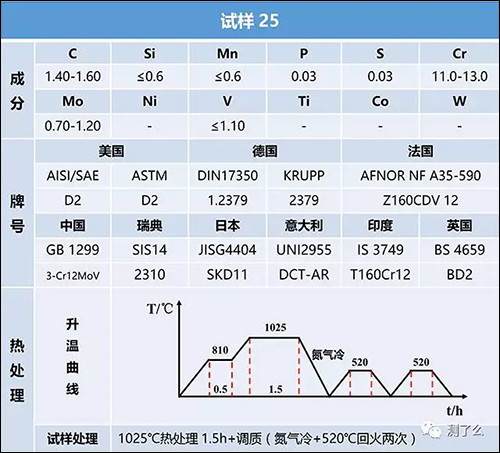

高碳高鉻工具鋼
100×
1000×
基體為鐵素體（墨綠色），亮色顆粒為碳化物
100×
1000×
基體為馬氏體（彩色），亮色顆粒為碳化物

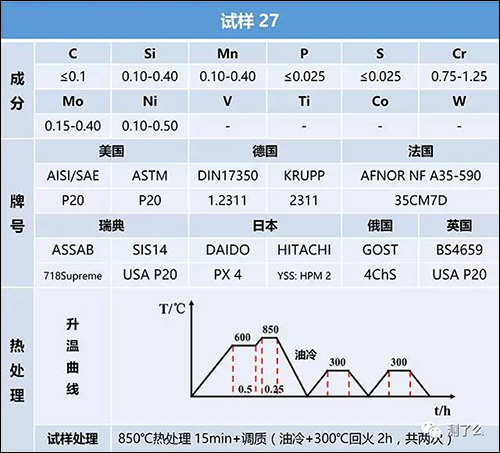

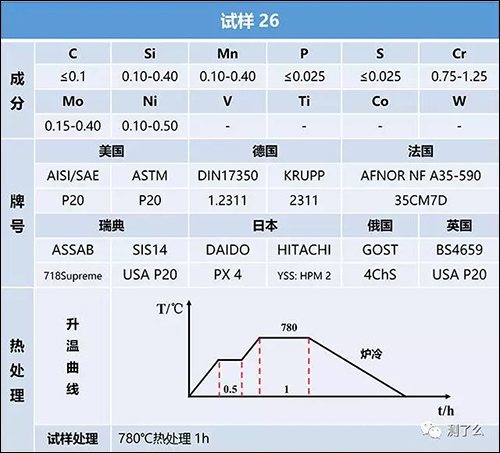

模具鋼
100×
1000×
基體為鐵素體，亮色顆粒為碳化物
100×
1000×
主要組織為回火馬氏體

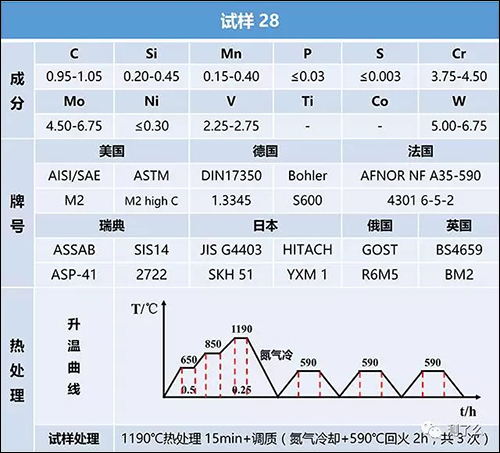

高速鋼
100×
1000×
基體為馬氏體，亮色顆粒為碳化物
鑄 鋼

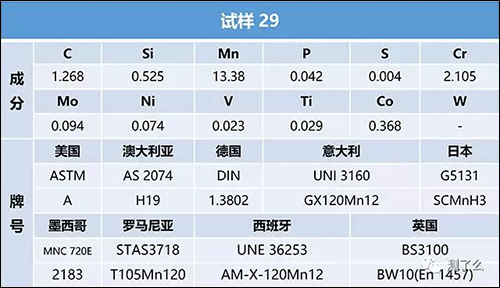

高錳鋼
200×
1000×
基體為奧氏體，亮色顆粒為碳化物
50×
1000×
基體為奧氏體，熱處理后，沿晶界的碳化物減少
