噴涂聚脲彈性體技術屬于綠色環保技術，可有效的滿足當前社會發展過程中的環保要求。在防腐領域中，噴涂聚脲彈性體材料以其優越的性能應用十分廣泛，防腐效果良好，而且在未來的防腐工程發展中，噴涂聚脲彈性體材料將會具有廣闊的發展前景。

    1 噴涂聚脲彈性體材料的關鍵技術與性能

    1.1 材料關鍵技術

    對于噴涂聚脲彈性體技術來說，原料及設備是兩項關鍵性的技術。在原料方面，聚脲中組份有兩種，一種為A 組份，一種為B 組份，不含有溶劑，固化速度非常快，屬于彈性防水材料；A 組份屬于半預聚物，端羥基化合物和異氰酸酯反應之后，形成該組份；B 組份屬于混合物，其中包含了端氨基樹脂、端氨基擴鏈劑，同時，在該組份中，顏料及分散的助劑允許存在少量的含量，但羥基成分及催化劑不允許含有[1]。隨著研究的發展，目前產品已經研發至第三代，在A 組份中，芳香族、脂肪族系統被包含其中，而在B 組份中，端氨基聚醚二胺擴鏈劑被包含其中，由此促使其性能變得更加優異，提升了固化的速度，降低了濕度或濕氣的敏感性，但價格比較高，調節性能時可調性比較小。在設備方面，以聚氨酯泡沫噴涂設備為基礎，通過相應的改進之后，形成聚脲設備；聚氨酯泡沫的混合壓力為80kg/m2 ～120kg/m2，混合溫度為35℃～45℃，與此相比，聚脲材料的混合壓力及混合溫度更高，分別為140kg/m2 ～220kg/m2和60℃～70℃，由此，在進行化學反應時，實現充分反應，從而獲得需要的物理性能。

    1.2 材料性能

    噴涂聚脲彈性體的性能非常優異，主要具備以下幾個方面的性能：第一，物理性能，此種材料的綜合力學性能非常好，拉伸時，最高可達27.5MPa，伸長時，可實現1000%，而在硬度方面，從A30 開始，硬度連續變化，可達到D65。第二，耐介質性，材料的耐腐蝕性非常好，除了強溶解、強腐蝕介質外，比如二甲基甲酰胺、氫氟酸、濃硫酸等，即使長期的在腐蝕介質中侵泡，也不會被腐蝕，經過腐蝕實驗可知，在鋼板表面，噴涂約為0.3 ～0.4mm 厚的聚脲彈性體材料后，鋼板的耐鹽霧時間可超過5000 小時。第三，附著力，在金屬、混凝土等多種材料中，噴涂聚脲彈性體的附著力都非常強，即使有些材料的附著力已經被破壞，該種材料依然完好的附著在材料表面；第四，耐老化性， 在噴涂聚脲彈性體中，催化劑并不含有，因此，在戶外條件下，其所具備的耐老化性能非常好。

    2 噴涂聚脲彈性體材料在防腐工程中應用概況

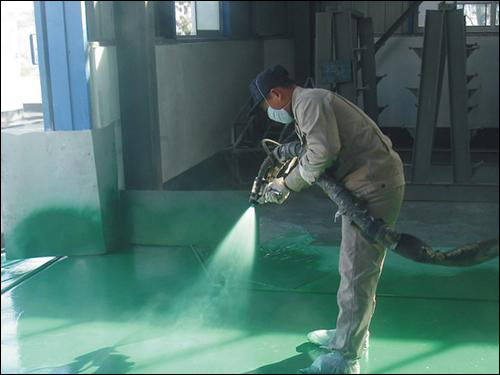

    防腐工程施工的過程中，在材料表面噴涂聚氨酯、環氧樹脂等涂料時，需要的干燥時間比較長，導致施工時間變長，而噴涂聚脲彈性體材料時，干燥時間非常短，下一環節施工可快速進行。現如今，在化工貯罐及反應器的內部施工中，此種涂料的應用比較廣泛，且適應性比較強。在大型化工貯罐中，對襯里進行涂裝施工時，通常采用環氧樹脂涂料，但此種材料的柔韌性比較差，而且隨著化工貯罐使用次數及時間的增加，一些特殊部位如邊角，會逐漸出現裂縫或剝落，最終導致罐體被腐蝕損壞。為了解決這一問題，化工貯罐襯里涂裝時選擇噴涂聚脲彈性體，罐體鋼底材上首先噴砂，至Sa2.5 ～3 級后，再噴涂此材料，經過測試，其附著力超過2000psi。噴涂時，材料厚度為300μm，貯罐內裝有30%NaNO3，5 年之后，易出現裂縫等損壞的特殊部位并未出現損壞。

    在化工貯罐周圍，通常兼有貯罐圍堰，目的在于防止化工原料泄露，在以往的圍堰圍制中，選擇的材料為混凝土或土墻，如果化工原料發生泄露，會對圍堰周圍的土壤產生嚴重污染。為了改善這一問題，貯罐圍堰中應用了塑料襯里，盡管其具有良好的耐腐蝕性，但施工過程中，復雜性非常高，施工難度大，實現的可能性比較小，而且即使施工完成，依然存在泄露的隱患。但采用聚脲材料之后，由于其具有較強的耐化學介質性及附著力，圍堰噴涂聚脲材料之后，并不存在接縫，而且具有良好的柔韌性，伸長率高達30%，具有極佳的防滲漏效果。

    除了化工鋼質儲罐之外，在化工防腐工程中，噴涂聚脲彈性體材料在化工管道施工中也有著良好的應用，有效地提升了化工管道的防腐能力。

    3 結語

    噴涂聚脲彈性體是一種新型的材料，具有優異的物理性能、耐化學介質性能、耐老化性能等，在化工領域、核電站除鹽水罐等防腐工程中，具有良好的防腐性能，無環境污染，應用前景非常的廣闊。

更多關于材料方面、材料腐蝕控制、材料科普等等方面的國內外最新動態，我們網站會不斷更新。希望大家一直關注中國腐蝕與防護網http://www.ecorr.org

責任編輯：王元

《中國腐蝕與防護網電子期刊》征訂啟事
投稿聯系：編輯部
電話：010-62313558-806
郵箱：ecorr_org@163.com
中國腐蝕與防護網官方 QQ群：140808414
