輕松了解發動機葉片都用了哪些材料和制造技術

2016-04-19 11:38:03 作者：本網整理來源：航空制造網 分享至：

　　航空發動機不斷追求高推重比，使得變形高溫合金和鑄造高溫合金難以滿足其越來越高的溫度及性能要求，因而國外自7O年代以來紛紛開始研制新型高溫合金，先后研制了定向凝固高溫合金、單晶高溫合金等具有優異高溫性能的新材料；單晶高溫合金已經發展到了第3代。

　　在航空發動機中，渦輪葉片由于處于溫度最高、應力最復雜、環境最惡劣的部位而被列為第一關鍵件，并被譽為“王冠上的明珠”。渦輪葉片的性能水平，特別是承溫能力，成為一種型號發動機先進程度的重要標志，在一定意義上，也是一個國家航空工業水平的顯著標志。

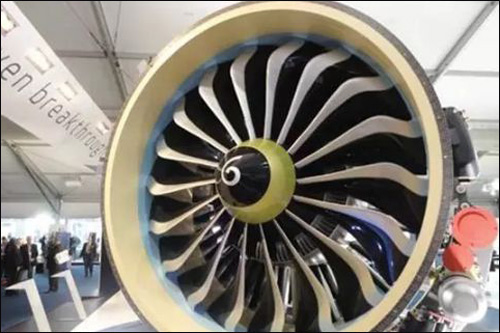

　　CFM國際發動機葉片

　　航空發動機不斷追求高推重比，使得變形高溫合金和鑄造高溫合金難以滿足其越來越高的溫度及性能要求，因而國外自7O年代以來紛紛開始研制新型高溫合金，先后研制了定向凝固高溫合金、單晶高溫合金等具有優異高溫性能的新材料；單晶高溫合金已經發展到了第3代，8O年代，又開始研制了陶瓷葉片材料，在葉片上開始采用防腐、隔熱涂層等技術。

　　1.發動機葉片的影響因素

　　發動機的特殊結構組成及工作原理對葉片的性能提出了很高的要求，同時發動機內溫度、氣流和壓力影響著葉片使用情況。航空發動機主要分民用和軍用兩種。

　　2.變形高溫合金葉片

　　2.1葉片材料

　　變形高溫合金發展有50多年的歷史，高溫合金中隨著鋁、鈦和鎢、鉬含量增加，材料性能持續提高，但熱加工性能下降；加入昂貴的合金元素鈷之后，可以改善材料的綜合性能和提高高溫組織的穩定性。如圖9為鉻鎳變形高溫合金葉片。

　　2.2制造技術

　　變形高溫合金葉片的生產是將熱軋棒經過模鍛或輥壓成形的。模鍛葉片主要工藝如下：

　　1)鐓鍛榫頭部位；

　　2)換模具，模鍛葉身，通常分粗鍛、精鍛兩道工序。模鍛時，一般要在模腔內壁噴涂硫化鉬，減少模具與材料接觸面阻力，以利于金屬變形流動；

　　3)精鍛件，機加工成成品；

　　4)成品零件消應力退火處理；

　　5)表面拋光處理。分電解拋光、機械拋光兩種。

　　常見問題：

　　1)鋼錠頭部切頭余量不足，中心亮條缺陷貫穿整個葉片；

　　2)GH4049合金模鍛易出現鍛造裂紋；

　　3)葉片電解拋光中，發生電解損傷，形成晶界腐蝕；

　　4)GH4220合金生產的葉片，在試車中容易發生“掉晶”現象；這是在熱應力反復作用下，導致晶粒松動，直至剝落。

　　葉片是航空發動機關鍵零件它的制造量占整機制造量的三分之一左右。航空發動機葉片屬于薄壁易變形零件。如何控制其變形并高效、高質量地加工是目前葉片制造行業研究的重要課題之一。隨著數控機床的出現，葉片制造工藝發生重大變化，采用精密數控加工技術加工的葉片精度高，制造周期短，國內一般6～12個月（半精加工）；國外一般3~6個月（無余量加工）。

　　3.鑄造高溫合金葉片

　　3.1葉片材料

　　半個多世紀來，鑄造渦輪葉片的承溫能力從1940s年代的750℃左右提高到1990s年代的1700℃左右，應該說，這一巨大成就是葉片合金、鑄造工藝、葉片設計和加工以及表面涂層各方面共同發展所作出的共同貢獻。

　　2005年，國內在一些新材料(如定向凝固高溫合金、單晶高溫合金、金屬間化合物基高溫合金等)的研制和應用上，也逐步跟上了世界先進水平的步伐。但是與之相關的材料性能數據較為缺乏，給材料應用、航空發動機選材與設計帶來極大的困難。

　　3.2制造技術

　　研制新型航空發動機是鑄造高溫合金發展的強大動力，而熔鑄工藝的不斷進步則是鑄造高溫臺金發展的堅強后盾，圖12為葉片熔鑄加工過程。回顧過去的半個世紀，對于高溫合金發展起著重要作用的熔鑄工藝的革新有許多，而其中三個事件最為重要：真空熔煉技術的發明、熔模鑄造工藝的發展和定向凝固技術的崛起。

　　真空熔煉技術。真空熔煉可顯著降低高溫合盒中有害于力學性能的雜質和氣體含量，而且可以精確控制合金成分．使合金性能穩定。

　　熔模鑄造工藝。國內外熔模鑄造技術的發展使鑄造葉片不斷進步，從最初的實心葉片到空心葉片，從有加工余量葉片到無余量葉片，再到定向(單晶)空心無余量葉片，葉片的外形和內腔也越來越復雜（如圖14）；空心氣冷葉片的出現既減輕了葉片重量，又提高了葉片的承溫能力。

　　定向凝固技術。該技術的發展使鑄造高溫合金承溫能力大幅度提高從承溫能力最高的等軸晶合金到最高的第三代單晶合金，其承溫能力約提高l50℃ 。

　　在采用整體精密渦輪取代鍛件組合工藝中，由于渦輪鑄件幾何形狀復雜，斷面尺寸大，采用普通鑄造工藝的鑄件，宏觀晶粒粗大且不均勻，由此帶來組織及性能的不一致性。此外鑄造合金固有的較低屈服強度和疲勞性能，往往不能滿足葉片設計要求。近年來，出現了“細晶鑄造工藝”等技術，即利用鑄型及澆鑄溫度控制、凝固過程中機械電磁叫板、旋轉鑄造以及加入形核劑等方法，實現晶粒細化的。如圖16為葉片的晶粒結構不同灰度級顯示圖。

　　美國Howmet公司等用于細晶鑄造制造葉片等轉動件，常用合金為：In792、Mar-M247和In713C合金；導向葉片等靜止件則多用IN718C、PWA1472、Rene220、及R55合金。1990s年代之后，為滿足新型發動機之需要，計算機數值模擬在合金成分設計和鑄造工藝過程中的應用日趨增多。

　　4.超塑性成形鈦合金葉片

　　4.1葉片材料

　　目前，Ti6Al4V和Ti6Al2Sn4Zr2Mo及其他鈦合金，是超塑性成形葉片等最為常用的鈦合金。

　　葉片等旋轉件用鈦合金及其特點

　　對于CO2排放及全球石油資源枯竭的擔心，促使人們提高飛機效率、降低飛機重量。盡管復合材料的應用有增長趨勢，卻有制造費用高、不能回收、高溫性能較差等不足。鈦合金仍將是飛機發動機葉片等超塑性成形部件的主要材料。

　　我國耐熱鈦合金開發和應用方面也落后于其他發達國家，英國的600℃高溫鈦合金IMI834已正式應用于多種航空發動機，美國的Ti-1100也開始用于T55-712 改型發動機，而我國用于制造壓氣機盤、葉片的高溫鈦合金尚正在研制當中。其它像纖維增強鈦基復合材料、抗燃燒鈦合金、Ti-Al金屬間化合物等雖都立項開展研究，但離實際應用還有一個過程。

　　4.2制造技術

　　早在1970s，鈦合金超塑性成形技術就在美國軍用飛機和歐洲協和飛機中得到了應用。在隨后的十年中，又開發了軍用飛機骨架和發動機用新型超塑性鈦合金和鋁合金。在軍用飛機及先進的民用渦扇發動機葉片等，均用超塑性成形技術制造并采用擴散連接組裝。

　　5.新型材料葉片

　　5.1 碳纖維/鈦合金復合材料葉片

　　美國通用公司生產的GE90-115B發動機，葉身是碳纖維聚合物材料，葉片邊緣是鈦合金材料，共有渦扇葉片22片，單重30~50磅，總重2000磅。能夠提供最好的推重比，是目前最大的飛機噴氣發動機葉片，用于波音777飛機，2010年9月在美國紐約現代藝術館展出。

　　5.2金屬間化合物葉片

　　盡管高溫合金用于飛機發動機葉片已經50多年了，這些材料有優異的機械性能，材料研究人員，仍然在改進其性能，使設計工程師能夠發展研制可在更高溫度下工作的、效率更高的噴氣發動機。不過，一種新型的金屬間化合物材料正在浮現，它有可能徹底替代高溫合金。

　　這是因為高溫合金在高溫工作下時會生成一種γ相，研究表明，這種相是使材料具有高溫強度、抗蠕變性能和耐高溫氧化的主要原因。因此，人們開始了金屬間化合物材料的研究。金屬間化合物，密度只有高溫合金一半，至少可以用于低壓分段，用于取代高溫合金，如圖23為鈮硅NB-Si系化合物葉片研究。

　　英國羅爾斯-羅伊斯公司，在1999年，申請了一項γ相鈦鋁金屬間化合物專利，該材料是由伯明翰大學承擔研制的。這種材料可以滿足未來軍用和民用發動機性能目標的要求，可以用于制造從壓縮機至燃燒室的部件，包括葉片。這種合金的牌號，由羅爾斯-羅伊斯公司定為: Ti-45-2-2-XD。

　　2010年，美國通用公司、精密鑄件公司等申請了一項由NASA支持的航空工業技術項目（AITP），通過驗證和評定鈦鋁金屬間化合物（TiAl，Ti-47Al-2Nb-2Cr，原子分數）以及現在用于低壓渦輪葉片的高溫合金，使其投入工業生產中，如圖24所示為鋁化鈦金屬間化合物葉片（伽馬鈦合金）。與鎳基高溫合金相比，TiAl金屬間化合物的耐沖擊性能較差；將通過疲勞試驗等，將技術風險降至最低。

更多關于材料方面、材料腐蝕控制、材料科普等方面的國內外最新動態，我們網站會不斷更新。希望大家一直關注中國腐蝕與防護網http://www.ecorr.org
