氯化鎂（MgCl2.6H2O）和菱苦土（MgO）混合能制成堅(jiān)硬耐腐蝕的鎂氧水泥，其混合比例是多少才能夠達(dá)到較好效果？具體解決方案如下：

水泥

　　氧化鎂（MgO）俗稱(chēng)菱苦土、輕燒粉、鎂氧粉。密度2.94白色粉末。熔點(diǎn)2852℃，沸點(diǎn)3600℃。溶于酸和銨鹽，難溶于水和乙醇。煅燒溫度400℃時(shí)比表面積為180m2/g。1300℃時(shí)比表面積僅為3m2/g。在空氣中易潮解。它屬于氣硬性的膠結(jié)材料。（重質(zhì)氧化鎂從略）。

　　一、氧化鎂的礦源

　?。ㄒ唬┝怄V礦石是氧化鎂的主要來(lái)源之一，（MgO）含量占47%左右，MgCO3經(jīng)過(guò)輕煅燒（400～600℃）煅燒后再研磨成的固態(tài)粉末（Mgo） 。礦源廣布新疆、四川、山東、西藏等自治區(qū)和省，儲(chǔ)量28億噸，占世界礦源的30%。

　?。ǘ┌自剖V[CaMg（CO3）2]也是氧化鎂的主要礦源，而且儲(chǔ)量更大分布更廣， MgO含量占22%左右。CaO含量占30%左右，其余為48%，MgCO3與CaO理論結(jié)構(gòu)二者是一比一。白云石劃定界線是以MgCO3的含量在25%以上為準(zhǔn)，否則不能作為生產(chǎn)氧化鎂的礦石，也不能稱(chēng)為白云石。

　?。ㄈ┥呒y石[Mg6（Si4O10）（OH）2]也是生產(chǎn)氧化鎂的原材料，主要是水硅酸鎂石（3MgO?2SiO2?2H2O）。

　?。ㄋ模┮睙捿p質(zhì)鎂合金的溶渣同樣是生產(chǎn)氧化鎂的原材料。

　　二、氧化鎂的外加劑 純水溶液和氧化鎂反應(yīng)后Mg（OH）2是疏松狀態(tài)沒(méi)有強(qiáng)度何談實(shí)用價(jià)值。1867年瑞典學(xué)者索瑞爾發(fā)明了鎂氧水泥。用氯化鎂水溶液作固化劑在干燥環(huán)境中強(qiáng)度和普硅水泥的抗壓強(qiáng)度抗折強(qiáng)度幾乎是一樣的?？箟簭?qiáng)度110mpa/28d，抗折強(qiáng)度20Mpa/28d。

　?。ㄒ唬┝然V（MgCl2?6H2O）固化劑使氯氧水泥具有和普硅水泥一樣的抗壓，抗折強(qiáng)度但是它只能在干燥的環(huán)境中使用。六水氯化鎂又名水氯石，0℃時(shí)溶于冷水，在水溶比為281g/100g相對(duì)密度1.56、熔點(diǎn)712℃。加熱至118℃開(kāi)始水解，高溫時(shí)分解成MgO和HCl。 MgCl2?6H2O→Mg（OH）CL+HCL+5H2O Mg（OH）CL→MgO+HCl 致于四水、二水、一水、無(wú)水氧化鎂從略。它的摻量占MgO的15～20%

　?。ǘ┢咚蛩徭V（MgSO4?7H2O）是固化劑又是防水劑，分子量為246.48無(wú)色結(jié)晶或粉末。無(wú)溴、苦味。溶于水250℃成為無(wú)水硫酸鎂（MgSO4 ），400℃以上則還原為MgO。它是由MgO和H2SO4反應(yīng)產(chǎn)物。摻量占MgO的15～20%。造價(jià)高于MgCl2?6H2O。

　　（三）七水硫酸亞鐵（FeSO4.7H2O）是防水劑，淺蘭色單晶斜體，又名綠礬相對(duì)密度1.898（18℃時(shí)）易熔于水，有天然產(chǎn)水綠礬。摻量占總物量3%。

　　（四）丁苯膠乳（SBR含固量≥45%），是防水膠乳，摻量占總物量的6～12%。

　?。ㄎ澹┞榷∧z乳，又稱(chēng)氯丁二烯膠乳，在氧化鎂物料中最穩(wěn)定的防水膠乳摻量占6～12%，同時(shí)加入1%的（OHCH2CH2 ） 3N。

　?。┕枞苣z、苯丙膠乳，丁晴膠乳等均可以作防水膠乳摻量占總物量的6～12%。

　　（七） SiO2類(lèi)添加料占總物量的10～15%。

　?。ò耍┠蛉?shù)脂，三聚氰胺也是防水劑摻量占總物量的2～3%。

　?。ň牛┝姿幔℉3PO4）又稱(chēng)正磷酸是較好的固化防水劑摻量占總物量的4%。

　　（十）改性硅酸鈉是較好的固化防水劑摻量占總物量的1～3% 。

　　三、鎂氧水泥水化放熱周期四個(gè)階段 水化誘導(dǎo)前期是拌合投料成型10min內(nèi)急劇放熱形成第一次放熱峰。 水化誘導(dǎo)期是投料60min內(nèi)水化反應(yīng)緩慢期。 水化加速期是投料240min內(nèi)水化放熱出現(xiàn)第二次放熱峰。 水化減速穩(wěn)定期是從第二次放熱峰頂開(kāi)始逐漸減速直至穩(wěn)定，在14h水化反應(yīng)終止。 通過(guò)四個(gè)階段看出初凝1.5h，終凝4～5h，14h結(jié)束放熱養(yǎng)護(hù)14天經(jīng)檢測(cè)合格20d可以出庫(kù)安裝（墻板或各種預(yù)制件），現(xiàn)澆鎂氧混凝土6h可以拆模。

　　四、煅燒溫度、時(shí)間是決定MgO活性、分散度的關(guān)鍵。 不管是菱鎂礦，白云石礦等那一種為原料在煅燒中分解反應(yīng)是吸熱反應(yīng)。由于分解出CO2和H2O，使MgO形成多孔隙晶體結(jié)構(gòu)不致密產(chǎn)品活性好，分散度大（180m2/g）這里指的是在400℃～600℃時(shí)，這時(shí)的產(chǎn)品磨細(xì)后在常溫下幾分鐘就水化完了。所以好的煅燒工藝應(yīng)該把溫度控制在400℃～600℃時(shí)即節(jié)省能源產(chǎn)品質(zhì)量還好。當(dāng)溫度高于900℃時(shí)晶體致密化分散度小1300℃時(shí)只有3m2/g，在常溫下水化95%的氧化鎂需要75d。從格拉森晶格常數(shù)看出在400℃的時(shí)候MgO達(dá)到0.425nm, Mg（OH）達(dá)到0.424nm此時(shí)產(chǎn)品活性最好。也就是說(shuō)400℃～600℃的輕燒溫度為最佳溫度，是輕燒粉說(shuō)法的來(lái)源。煅燒時(shí)間愈長(zhǎng)，晶體結(jié)構(gòu)就愈致密，難以水化。

　　五、最佳配合比的幾種要素

　?。ㄒ唬┱{(diào)合劑水溶液的比重（相對(duì)密度） 輕質(zhì)鎂氧混凝土配制時(shí)水溶液比重為1.35～1.50。 輕質(zhì)墻板混凝土配制時(shí)水溶液比重為1.50～1.60。 輕質(zhì)地板、隔熱板、天棚混凝土配制時(shí)水溶液比重為1.80。 防火、防水鎂氧裝飾涂料配制時(shí)水溶液比重為1.9～2.0。

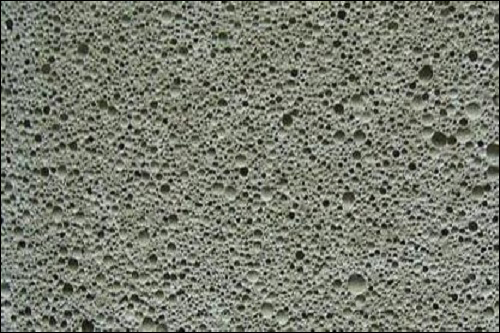

　　（二）輕質(zhì)填料占氧化鎂的重量比（%） 現(xiàn)澆輕質(zhì)混凝土——35。 墻體板材 —— 25。 構(gòu)件 —— 50。 涂料 —— 10。

　?。ㄈ┧芤簱搅空佳趸V的重量（倍）為1.60～2.0。

　?。ㄋ模┭趸V，氯化鎂，水的相配比為：5～5.6 : 1～1.2 : 8～11。 輕質(zhì)填料，氯化鎂的相配比為 : 1～1.3 : 3～3.9。




責(zé)任編輯：王元

《中國(guó)腐蝕與防護(hù)網(wǎng)電子期刊》征訂啟事
投稿聯(lián)系：編輯部
電話(huà)：010-82387968
郵箱：ecorr_org@163.com
中國(guó)腐蝕與防護(hù)網(wǎng)官方 QQ群：140808414
