為了防止電纜腐蝕，在設計電纜線路時，做好調查工作，選擇無腐蝕性的地帶進行敷設。在不可避免的有腐蝕作用的環境中敷設電纜線路時，應采用防腐蝕電纜，可采用擠塑外護套的電纜產品或者建電纜隧道等方法防止電纜遭受腐蝕，必要時需要施加陰極保護。陰極保護可以有效地防止電纜鋁護套的局部腐蝕，而犧牲陽極又可以有效地解決由于陰極保護帶來的堿腐蝕問題。

    工程概況

    某工程有兩根24km長平行于鐵路的通信電纜，電纜外徑40mm，有2.5mm聚氯乙烯絕緣層，鋁殼外徑35mm，壁厚3mm。采用該電纜作為犧牲陽極法陰極保護試驗項目。

    沿線主要穿越農田。土壤電阻率平均為24.36Ω·m。土壤pH值在6.5-7之間，微偏酸性。電纜對地等效電阻平均值為1.3Ω。電纜外殼對地自然電位在-624～-694mV （CSE，下同）之間。

    陰極保護設計

    1）陰極保護參數的選取

    保護電位取-800～-1000mV，保護電流密度取80μA/，m2。

    2）犧牲陽極的選擇

    鋁殼在采取陰極保護時，如果保護不當，則會造成堿的腐蝕。鋅合金陽極電流效率高（85%以上），使用穩定，不易產生由交流電而引起的極性逆轉。鋅合金犧牲陽極在土壤中的電位在-1.2V左右，電纜鋁護套在中性土壤中電位在-0.6V左右，兩者有0.6V電位差，用來保護鋁護套應該說是可行的。采用鋅合金陽極的另一特點是不會因過保護對鋁護套造成危害。因?yàn)殇\合金犧牲陽極和鋁在土壤中析氫電位均在-1.2V左右。

    3）犧牲陽極的布置

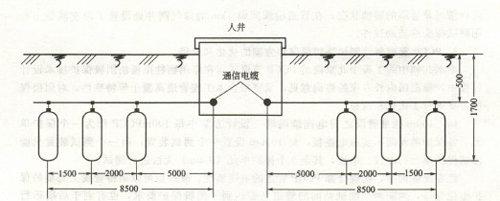

    以無人增音站作為陽極接線井，可以減少施工難度，節省制造接線樁、土石方開挖、電纜開殼、引線及包扎等費用，且便于管理。陽極采用ZA-3型鋅合金陽極，尺寸為（27+47）mm*37mm*1000mm，每支重9.8kg，每根電纜每組三支犧牲陽極按下圖方式布置。


    4）犧牲陽極的安裝

    犧牲陽極保護的施工包括兩個部分：一是犧牲陽極埋設前的處理和裝袋；二是犧牲陽極的現場埋設。犧牲陽極的安裝關鍵是犧牲陽極的引線和封頭。如果封頭不好，地下水通過毛細作用不斷滲透到導線中去，由于導線絕緣的屏蔽作用，導線內部得不到陰極保護，長期腐蝕，致使導線爛斷，因此，犧牲陽極的引線和封頭必須用心做好。

    得出結論

    1）陰極保護可以有效地防止電纜鋁護套的局部腐蝕，而犧牲陽極又可以有效地解決由于陰極保護帶來的堿腐蝕問題；

    2）采用鋅合金犧牲陽極鋁護套，各部位基本達到保護電位；

    3）保護電流密度值取，同實際測量值比較接近，可作為實際工程時參數；

    4）把犧牲陽極埋設在無人增音站附近，可以降低工程量，節省工程費用，便于施工和管理；

    5）對裸露的電纜接頭和裸露的金屬護套部分，必須采取包扎等措施，以防電流流失過多，電位上不去。
