沉積在石墨烯上面的半導體聚合物材料導電能力非常好，可以促進新的電子設備的發展。

　　石墨烯－具有高導電性能、柔軟性和強度的單原子層厚的碳片層結構－在促進電子產品、太陽能電池的發展，保護涂層以及其他方面擁有巨大的潛力。將石墨烯與其他材料組合，可以進一步擴大其應用范圍。

　　在斯坦福線性加速器中心國家加速器實驗室能源中心進行的實驗致力于研究結合了石墨烯的高分子半導體的性能。他們發現與在硅薄層上相比，在單層石墨烯上得到地高分子薄層能更好地傳輸電子。

　　“我們是第一批研究這些材料中電荷在垂直方向上的傳輸性能，垂直方向是太陽能電池的有機光伏器件或發光二極管充電電荷行進的方向。” 瑞典于默奧大學（Umeå University in Sweden）的David Barbero 介紹道。David Barbero也是在SLAC的斯坦福同步輻射光源進行的實驗的國際研究小組的領導者。“這個結果是有所預期的，因為石墨烯和硅具有不同的晶體結構和電學性能。”

　　但是該團隊也有一些意料之外的發現。

　　雖然和較厚的薄膜相比，薄層聚合物薄膜應使電子能更高效地轉移，Barbero和他的團隊發現在石墨烯上沉積50納米厚的聚合物薄層的導電性能是20納米厚的聚合物的50倍。

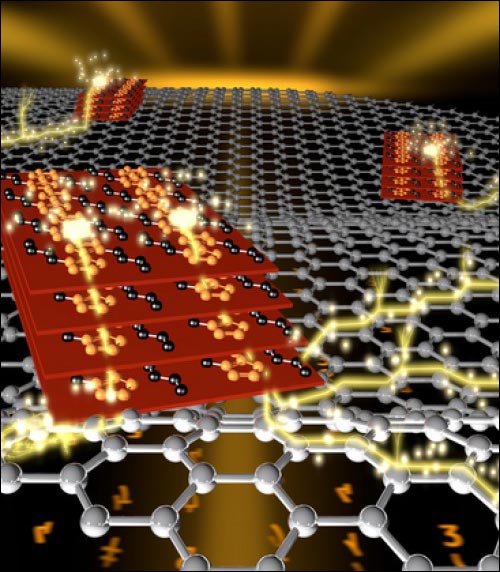

　　該團隊認為較厚的薄膜結構更容易在晶體之間形成連續的通路。由此他們推論，與常規薄膜相比，這樣的結構更利于電荷傳輸，因為常規薄的板狀晶體結構被定向成平行于石墨烯層。

　　通過更好的控制半導體薄膜的厚度和晶體化結構，設計效率更高的石墨烯基有機電子設備是可能的。

　　“最有可能從該研究工作收益的領域是下一代光伏裝置和柔性電子器件。” Barbero說，“因為石墨烯非常薄，輕且柔軟，因此其應用范圍特別廣。”
