鋅鎳合金電鍍是近年來(lái)有重大進(jìn)展的防護(hù)鍍層、國(guó)外近數(shù)十年來(lái)已發(fā)表數(shù)百篇論文和專利。

　　特性：

　　（1）電鍍鎳溶液成分少，操作簡(jiǎn)便，鍍層光亮度好。

　　（2）采用本品鍍液解決了鎳磷合金鍍層分散能力差的問(wèn)題（即低流密度區(qū)漏鍍的問(wèn)題）。

　　（3）具有優(yōu)異的耐蝕性，采用本品鍍液的優(yōu)選配方得到的鍍層與相同厚度的普通鎳鍍層相比，無(wú)論是否鍍鉻，其中性鹽霧試驗(yàn)時(shí)間都延長(zhǎng)了3倍。

　　用途與用法：本品主要應(yīng)用于鍍鎳

　　制作方法：將各組分加水溶解，調(diào)節(jié)pH為2～2.5、定容至1L即得本品。

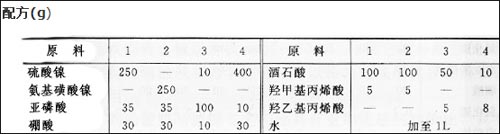

　　注意事項(xiàng)：本品各組分質(zhì)量（g）配比范圍為：鎳鹽10～400，亞磷酸10～100，硼酸10～50，有機(jī)羧酸或其鹽類10～100，不飽和烴的羥基羧酸5～8，水加至1L。

　　所述鎳鹽為氨基磺酸鎳或硫酸鎳。

　　所述不飽和烴的羥基羧酸由羥甲基丙烯酸或羥乙基丙烯酸中的一種或兩種組成。

　　所述有機(jī)羧酸為酒石酸、丁二酸或乙二酸；所述鹽類為酒石酸鉀鈉。

　　所述電鍍鎳溶液的工作溫度為60～65℃。

　　所述電鍍鎳溶液的pH為2～2.5。pH過(guò)高磷不易沉積，pH過(guò)低則導(dǎo)致分散能力差

責(zé)任編輯：張春穎

《中國(guó)腐蝕與防護(hù)網(wǎng)電子期刊》征訂啟事
投稿聯(lián)系：編輯部
電話：010-82387968
郵箱：ecorr_org@163.com
中國(guó)腐蝕與防護(hù)網(wǎng)官方 QQ群：140808414
