{首页主词},&

中國(guó)科大俞書(shū)宏團(tuán)隊(duì)：解決強(qiáng)韌矛盾！新型納米復(fù)合纖維材料

2019-07-29 09:36:53 作者：本網(wǎng)整理來(lái)源：中國(guó)科學(xué)技術(shù)大學(xué) 分享至：

近日，中國(guó)科學(xué)技術(shù)大學(xué)俞書(shū)宏教授研究團(tuán)隊(duì)借鑒天然生物纖維的策略，成功研制了一種既強(qiáng)又韌的宏觀尺度纖維素基納米復(fù)合纖維材料。相關(guān)成果發(fā)表于《國(guó)家科學(xué)評(píng)論》（National Science Review 2019, DOI: 10.1093/nsr/nwz077）。

圖1. （a）仿生宏觀纖維材料的制備流程圖；（b,c）經(jīng)溶液紡絲得到的濕態(tài)宏觀納米復(fù)合纖維單絲；（d）經(jīng)多級(jí)螺旋纏繞得到的螺旋結(jié)構(gòu)濕態(tài)宏觀納米復(fù)合纖維。

研究人員以高強(qiáng)度細(xì)菌納米纖維素作為增強(qiáng)基元，以海藻酸鈉生物大分子作為有機(jī)物基質(zhì)，將兩者的復(fù)合水溶液進(jìn)行溶液紡絲，得到拉伸強(qiáng)度初步提升的單取向結(jié)構(gòu)宏觀納米復(fù)合纖維（圖1a-c）。單純海藻酸鈉宏觀纖維的拉伸強(qiáng)度為190 MPa，而所得納米復(fù)合纖維的拉伸強(qiáng)度提高至420 MPa。隨后，他們通過(guò)多級(jí)螺旋纏繞結(jié)構(gòu)設(shè)計(jì)，得到了具有類似生物纖維結(jié)構(gòu)特征的宏觀人工纖維材料（圖1d，圖2a-c），其拉伸強(qiáng)度繼續(xù)提升25%，斷裂延伸率和韌性則分別同步提升近50%和100%，最終拉伸強(qiáng)度、斷裂延伸率和韌性分別可達(dá)535 MPa、16%和45 MJ m-3（圖2d-f）。

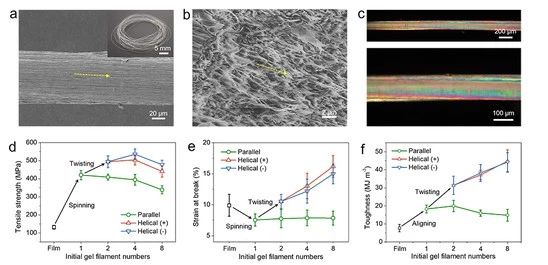

圖2. （a-c）仿生宏觀纖維材料的形貌結(jié)構(gòu)表征，可見(jiàn)細(xì)菌納米纖維素被海藻酸鈉基質(zhì)均勻包裹，且纖維整體呈現(xiàn)出類似天然生物纖維的多級(jí)螺旋纏繞結(jié)構(gòu)；（d-f）仿生宏觀纖維材料的拉伸力學(xué)性能表征，可見(jiàn)通過(guò)仿生設(shè)計(jì)使其拉伸強(qiáng)度、斷裂延伸率和韌性均得到顯著提升。

該研究有效解決了人工材料中強(qiáng)度和韌性之間難以調(diào)和的矛盾，所獲得的最高拉伸強(qiáng)度可以和高性能纖維素基天然植物纖維相媲美，可達(dá)到的最高斷裂延伸率超過(guò)了幾乎所有纖維素基天然植物纖維和人工合成的纖維素基宏觀纖維材料，再加上其突出的韌性。這種仿生纖維結(jié)構(gòu)設(shè)計(jì)策略有望應(yīng)用于其他復(fù)雜等級(jí)結(jié)構(gòu)材料的設(shè)計(jì)和制備。

免責(zé)聲明：本網(wǎng)站所轉(zhuǎn)載的文字、圖片與視頻資料版權(quán)歸原創(chuàng)作者所有，如果涉及侵權(quán)，請(qǐng)第一時(shí)間聯(lián)系本網(wǎng)刪除。
