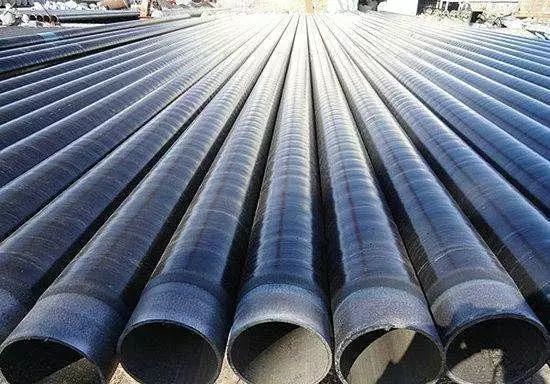

長輸埋地鋼質管道的外防腐層是確保管道安全的重要屏障，防腐層是保護埋地鋼質管道免遭外界腐蝕的第一道防線，其保護效果直接影響著防腐系統的工作效率，完整的防腐層應該為埋地構件提供99%的保護需求，而余下的1%才由陰極保護提供，由此可見防腐層的完整性對埋地鋼質管道防腐蝕意義重大。然而，在管道運輸、現場堆放、補口、回填等過程中，由于外力作用難免造成管道防腐層的破損，使管體暴露在電解質環境中，防腐層就失去了保護作用。由此可見，管道敷設后，應開展防腐層完整性檢測。

    管道防腐層完整性檢測方法選擇

    目前，國內外埋地金屬管道外防腐層完整性檢測技術方法主要分為電流法和電位法兩大類。我國石油天然氣行業標準SY/T 0087.1—2006《鋼制管道及儲罐腐蝕評價標準埋地鋼質管道外腐蝕直接評價》推薦了不同環境下檢測方法的選擇原則。

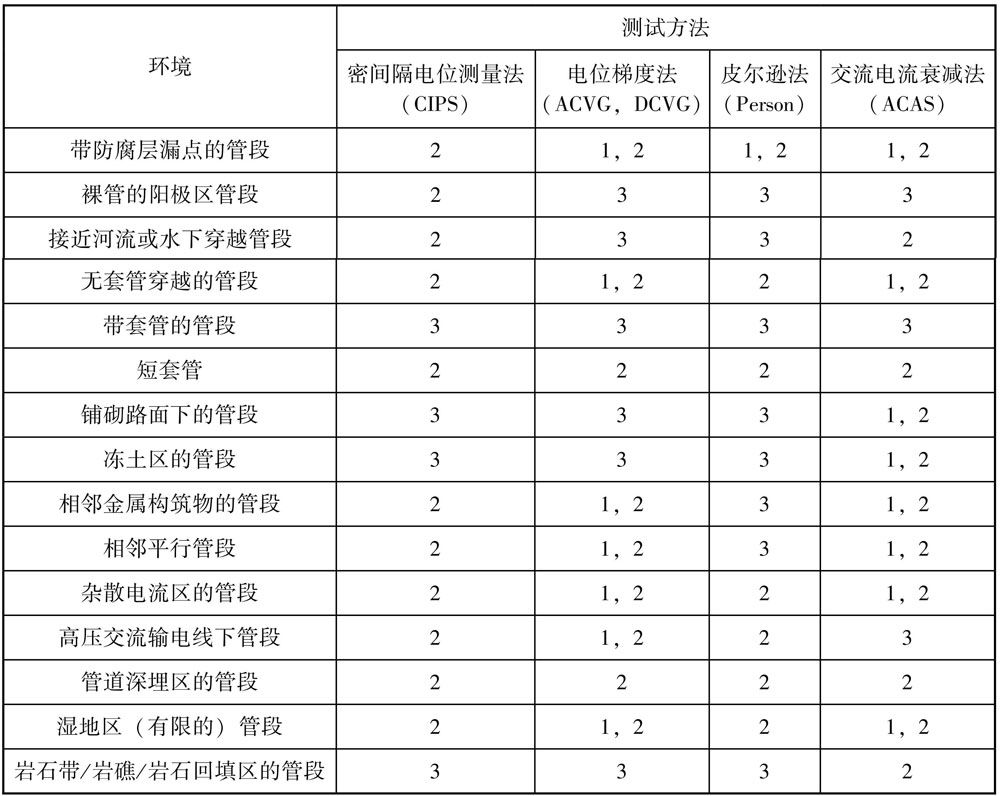

    埋地鋼質管道防腐層完整性檢測方法選擇表

    注：1. 可適用于小的防腐層漏點（孤立的，一般面積小于600mm）和在正常運行條件下不會引起陰極保護電位波動的環境；

    2. 可適用于大面積的防腐層漏點（孤立或連續）和在正常運行條件下引起陰極保護電位波動的環境；

    3. 不能應用此方法，或在無可行措施時不能實施此方法。

    在上述方法中，密間隔電位測量法（CIPS）、直流電位梯度（DCVG）、交流電位梯度（ACVG）、皮爾遜法（Person）都是基于電位法的測量方法，交流電流衰減法（ACAS）是基于電流法的測量方法。

    在實際檢測工作中，常常會將兩種方法聯合起來使用。如ACVG和ACAS都是基于交流信號的測量方法，可在一臺檢測儀器聯合使用。典型的檢測儀器就是英國雷迪公司生產的RD-PCM（Pipeline Current Mapper），也稱管中電流測繪系統。因為該設備提供在檢測時提供多種頻率的交流電信號，因此在行業內也將其稱為多頻管中電流法。

    CIPS和DCVG都是基于直流電位信號的測量方法，因此在實際檢測工作中也配合使用，CIPS往往可以初步判斷防腐層破損點的大概位置或范圍，而DCVG則可以精確定位防腐層破損點的位置。

    Person是早期的一種基于交流電位信號的測量方法，利用人體作檢漏儀的感應元件來測量防腐層破損點敷設到地表交流電位梯度，從而定位防腐層破損點的位置，其測量原理與多頻管中電流法基本相同。

    防腐層完整性檢測相關規定

    為了保證管道防腐層質量，更好地防止管道金屬腐蝕，在管道施工及驗收等標準規范中對管道防腐層完整性檢測進行了相應規定，具體如下：

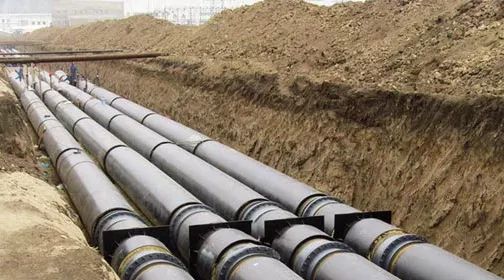

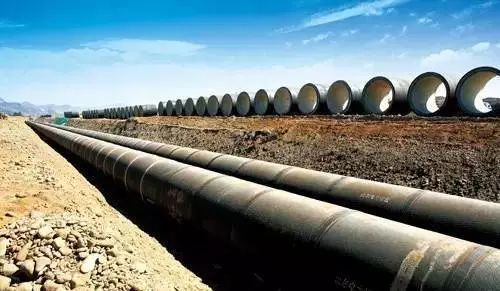

    GB 50369—2014《油氣長輸管道工程施工及驗收規范》中規定：管溝回填土自然沉降密實后，應對管道防腐層進行地面檢漏，且應符合設計規定。一般地段自然沉降宜為30天，沼澤地及地下水位高的地段自然沉降宜為7天。

    GB/T 19285—2014《埋地鋼質管道腐蝕防護工程檢驗》中規定：管道回填土自然沉降后，應對管道外防腐層進行全線破損點定位檢測，并作好破損點標識，符合設計規定為合格。外防腐層整體狀況檢測可采用電流—電位法。

    GB/T 21447—2008《鋼質管道外腐蝕控制規范》中規定：埋地管道防腐層驗收時，應按照有關規定進行地面檢漏，漏點數不應大于每10km 5個。
