{首页主词},&

羊毛纖維交聯(lián)對碳纖維產(chǎn)量和碳纖維形態(tài)的影響

2018-11-19 17:52:46 作者：本網(wǎng)整理來源：碳纖維生產(chǎn)技術分享至：

碳纖維的可持續(xù)生產(chǎn)：羊毛纖維交聯(lián)對碳纖維產(chǎn)量和碳纖維形態(tài)的影響

文章題目：Sustainable Production of Carbon Fiber: Effect of Cross-Linking in Wool Fiber on Carbon Yields and Morphologies of Derived Carbon Fiber

文章來源：ACS Sustainable Chem. Eng. 2015, 3, 2660?2668

研究團隊：新西蘭坎特伯雷大學MacDiarmid先進材料與納米技術研究所Mohammad M. Hassan等人

研究內(nèi)容

大多數(shù)碳纖維由不可持續(xù)的基于化石燃料的前驅(qū)體制成，包括高純度聚丙烯腈（PAN）和瀝青，高純度PAN不僅比羊毛纖維更昂貴，而且由于其單體的全球短缺而產(chǎn)生有限的量。

該團隊探討了各種交聯(lián)途徑以改變交聯(lián)羊毛纖維在800℃氮氣氛下碳化所得碳纖維的收率和拉伸性能。

研究了一系列離子鍵和共價鍵形成交聯(lián)劑，包括雙功能羧酸（琥珀酸和癸二酸）、二磺酸（萘二磺酸）、二醛（乙二醛）和二酐（丁二酸酐和衣康酸酐）。所得碳纖維在化學成分、碳收率、表面拓撲結構、晶體結構、親水性和拉伸性能方面進行了表征，發(fā)現(xiàn)交聯(lián)處理可使碳產(chǎn)率提高55%，由未經(jīng)處理和交聯(lián)的羊毛纖維生產(chǎn)的碳纖維均表現(xiàn)出超親水性。雖然在本研究中所得碳纖維的抗拉強度相對較低，但所得纖維可作為低模量填料應用于熱塑性復合材料的制造。

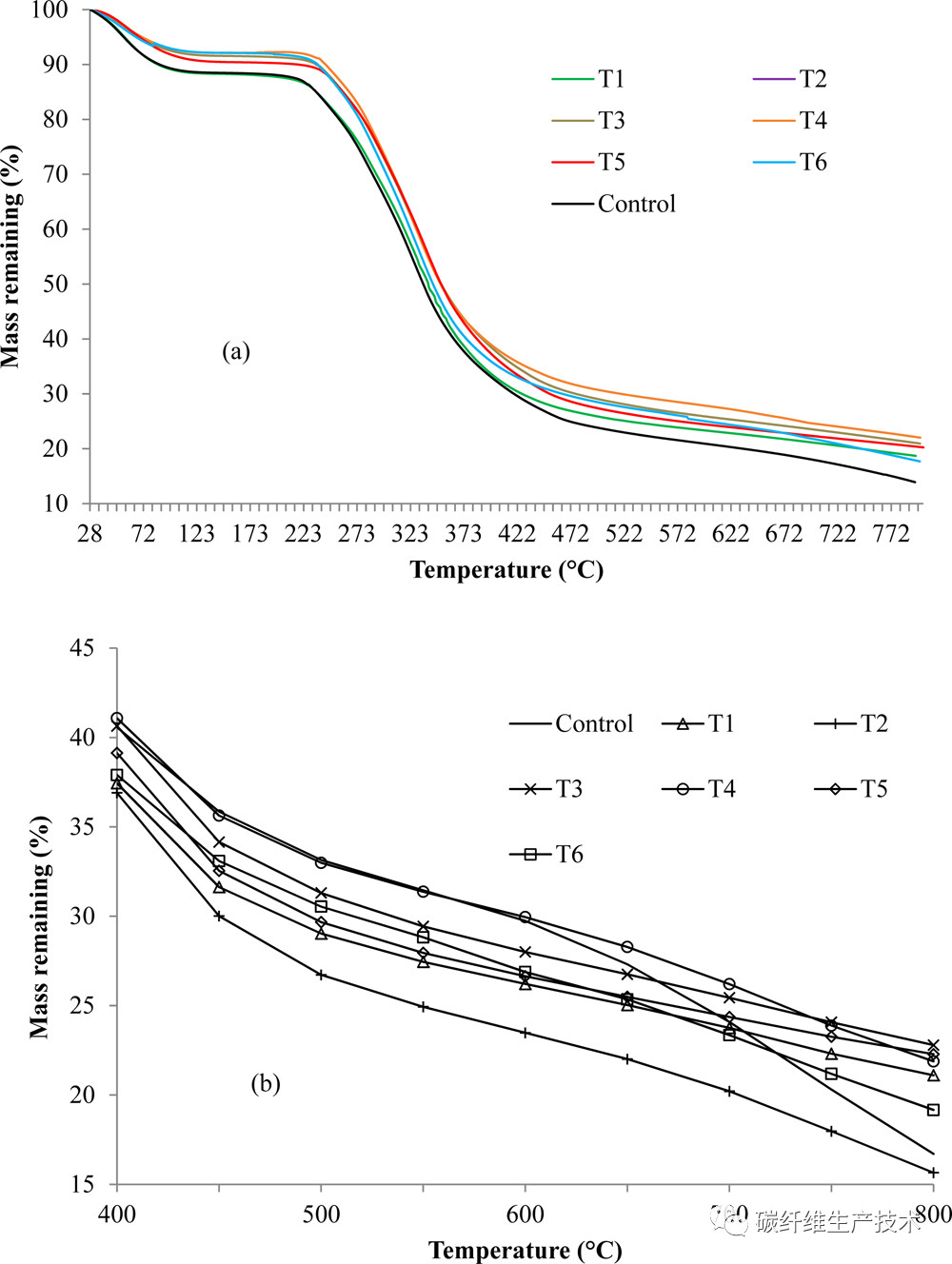

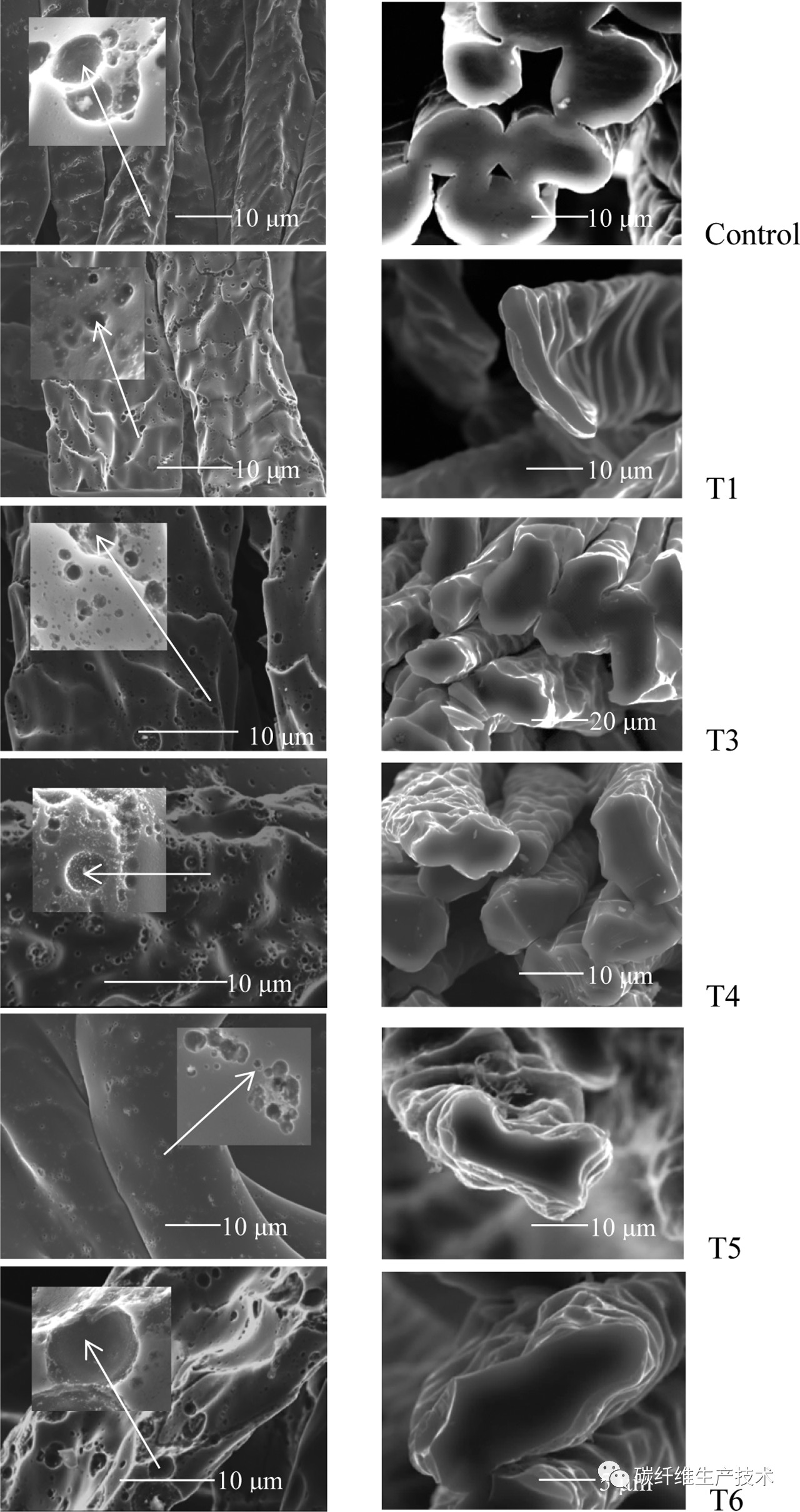

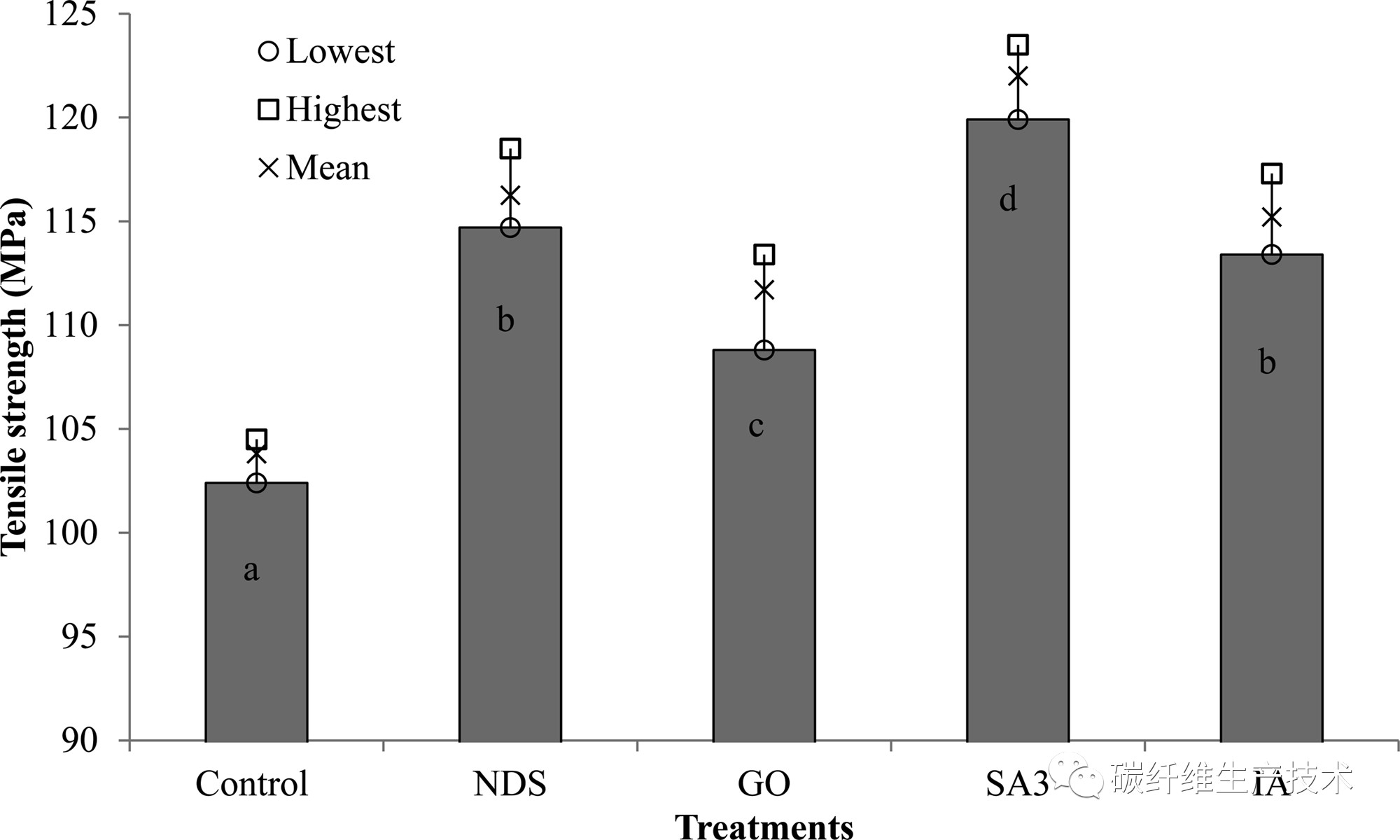

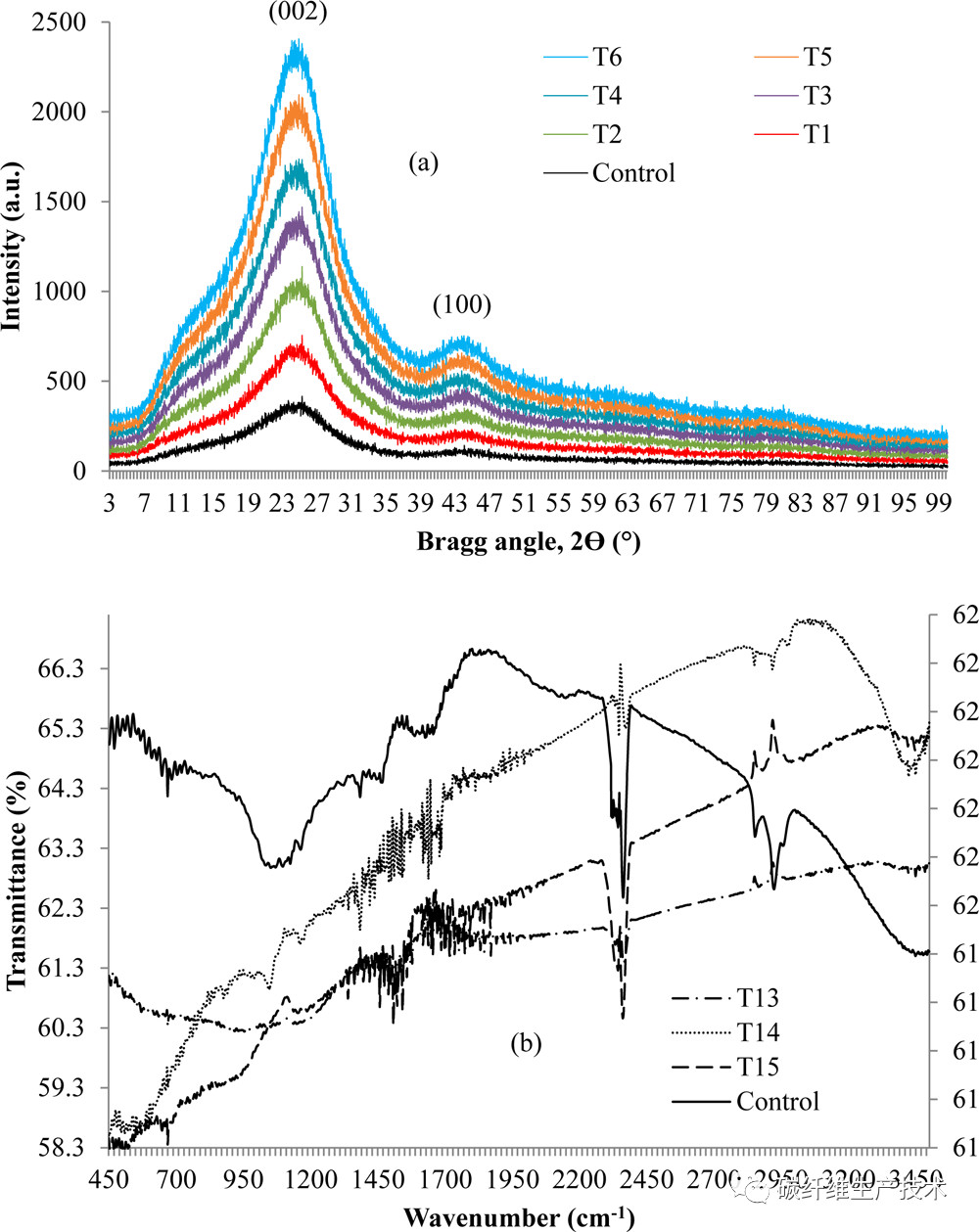

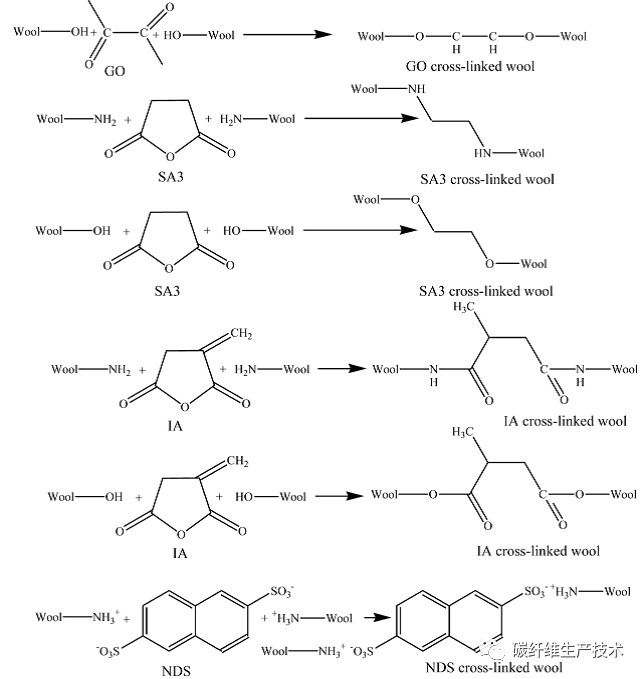

圖1. 羊毛纖維與GO，SA3，IA和NDS交聯(lián)的反應機理
