近日，記者獲悉，工信部組織修訂了《重點(diǎn)新材料首批次應(yīng)用示范指導(dǎo)目錄》，其中包含以下內(nèi)容：

    先進(jìn)基礎(chǔ)材料

    先進(jìn)鋼鐵材料

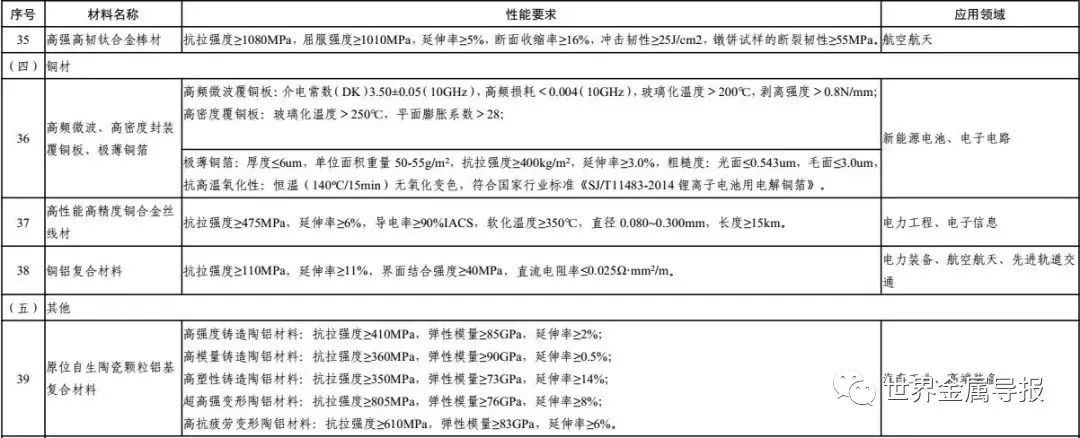

    先進(jìn)有色金屬材料

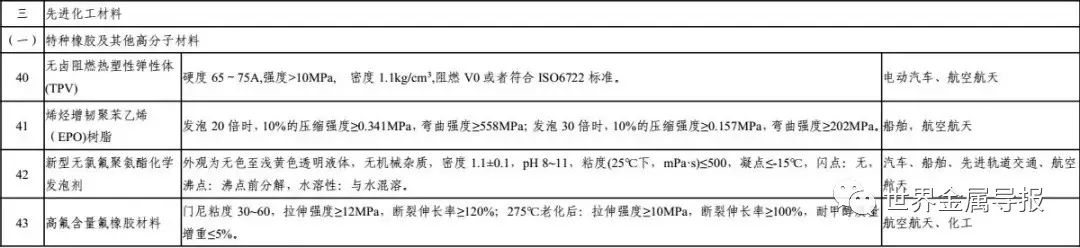

    先進(jìn)化工材料

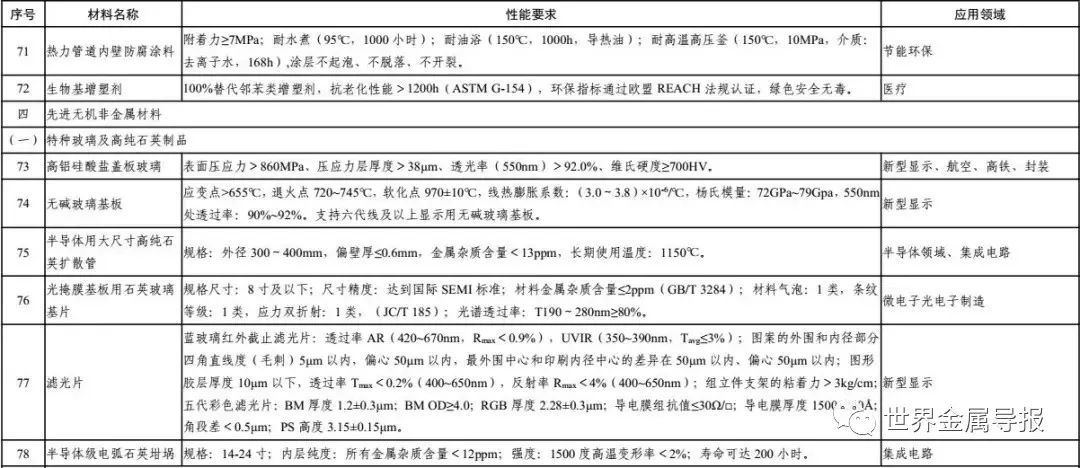

    先進(jìn)無機(jī)非金屬材料

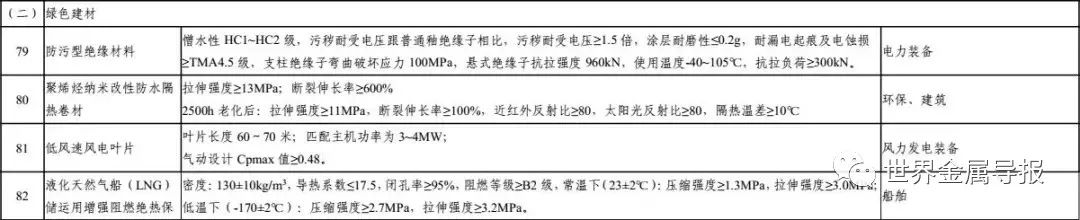

    其他材料

    關(guān)鍵戰(zhàn)略材料

    高性能纖維及復(fù)合材料

    稀土功能材料

    先進(jìn)半導(dǎo)體材料和新型顯示材料

    新型能源材料

    前沿新材料



    其中，先進(jìn)鋼鐵材料包括17種，材料名稱、性能要求及應(yīng)用領(lǐng)域具體如下：

    1 G115 馬氏體耐熱鋼



    性能要求：

    在630℃下10 萬小時(shí)的持久強(qiáng)度≥100MPa，抗拉強(qiáng)度≥660MPa，下屈服強(qiáng)度≥480 MPa，斷后伸長率A 縱向≥20%，橫向≥16%，沖擊吸收能量（KV2）縱向≥40J，橫向≥27J，硬度HBW（195～250），HV（195～265）。

    應(yīng)用領(lǐng)域：

    超超臨界電站



    2大噸位工程機(jī)械用超高強(qiáng)鋼板



    性能要求：

    屈服強(qiáng)度≥1100MPa，抗拉強(qiáng)度1250～1550MPa，-40℃縱向沖擊≥27J。

    應(yīng)用領(lǐng)域：

    工程機(jī)械



    3海洋工程用低溫韌性結(jié)構(gòu)鋼板



    性能要求：

    S355G10 鋼板：屈服強(qiáng)度ReH≥355MPa，抗拉強(qiáng)度Rm≥490MPa，屈強(qiáng)比ReH/Rm≤0.90，斷后伸長率A≥22%，厚度：100~120mm，厚度方向Z35 斷面收縮率≥50%，厚度方向抗拉抗拉強(qiáng)度≥450MPa，近表面+厚度1/2 處-40℃沖擊性能KCV 均值≥100J，試樣PWHT 模擬焊后熱處理仍能滿足上述拉伸、沖擊要求，沖擊性能的均值應(yīng)明確試樣的數(shù)量（不小于3 個(gè)），5%應(yīng)變時(shí)效沖擊性能KCV 均值≥100J，鋼板可焊接性能好，-10℃試驗(yàn)CTOD 特征值≥0.20 mm。

    應(yīng)用領(lǐng)域：

    海上風(fēng)電、海洋平臺建設(shè)、超大型集裝箱船



    4海洋工程及高性能船舶用特種鋼板



    性能要求：

    海洋平臺樁腿結(jié)構(gòu)用大厚度高強(qiáng)齒條鋼：厚度＞180mm 的特厚鋼板，-40℃低溫沖擊韌性＞69J，Z 向抗撕裂性能達(dá)到Z35 級，以及低碳當(dāng)量下的焊接性能（Ceq ≤0.75%）。

    高強(qiáng)度止裂船板：屈服強(qiáng)度≥460MPa，抗拉強(qiáng)度570～720MPa，延伸率≥17%；-40℃沖擊功≥64J；止裂韌度Kca≥6000 N/mm3/2。

    應(yīng)用領(lǐng)域：

    船舶及海洋工程裝備



    5高性能耐磨鋼板系列產(chǎn)品



    性能要求：

    表面布氏硬度：HBW330～500，供貨厚度8～100mm，-40℃低溫沖擊功≥24J，抗拉強(qiáng)度≥1000MPa，斷后延伸率≥9%，焊接性能、耐腐蝕性能優(yōu)異。

    應(yīng)用領(lǐng)域：

    高端煤礦機(jī)械、工程機(jī)械等

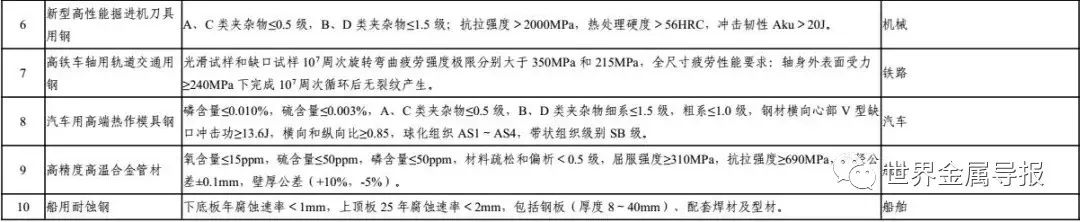

    6新型高性能掘進(jìn)機(jī)刀具用鋼



    性能要求：

    A、C 類夾雜物≤0.5 級，B、D 類夾雜物≤1.5 級；抗拉強(qiáng)度＞2000MPa，熱處理硬度＞56HRC，沖擊韌性Aku＞20J。

    應(yīng)用領(lǐng)域：

    機(jī)械



    7高鐵車軸用軌道交通用鋼



    性能要求：

    光滑試樣和缺口試樣107 周次旋轉(zhuǎn)彎曲疲勞強(qiáng)度極限分別大于350MPa 和215MPa，全尺寸疲勞性能要求：軸身外表面受力≥240MPa 下完成107 周次循環(huán)后無裂紋產(chǎn)生。

    應(yīng)用領(lǐng)域：

    鐵路



    8汽車用高端熱作模具鋼



    性能要求：

    磷含量≤0.010%，硫含量≤0.003%，A、C 類夾雜物≤0.5 級，B、D 類夾雜物細(xì)系≤1.5 級，粗系≤1.0 級，鋼材橫向心部V 型缺口沖擊功≥13.6J，橫向和縱向比≥0.85，球化組織AS1～AS4，帶狀組織級別SB 級。

    應(yīng)用領(lǐng)域：

    汽車



    9高精度高溫合金管材



    性能要求：

    氧含量≤15ppm，硫含量≤50ppm，磷含量≤50ppm，材料疏松和偏析＜0.5 級，屈服強(qiáng)度≥310MPa，抗拉強(qiáng)度≥690MPa，外徑公差±0.1mm，壁厚公差（+10%，-5%）。

    應(yīng)用領(lǐng)域：

    航空



    10船用耐蝕鋼



    性能要求：

    下底板年腐蝕速率＜1mm，上頂板25 年腐蝕速率＜2mm，包括鋼板（厚度8～40mm）、配套焊材及型材。

    應(yīng)用領(lǐng)域：

    船舶

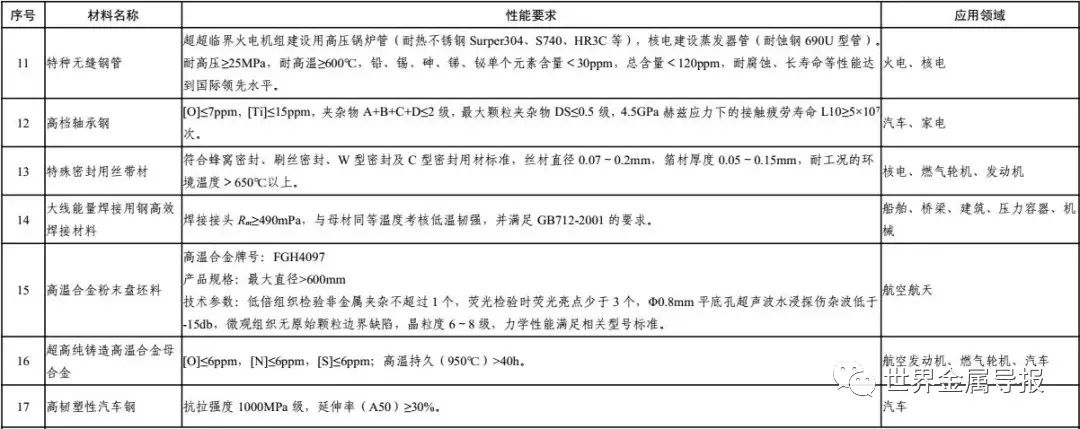

    11特種無縫鋼管



    性能要求：

    超超臨界火電機(jī)組建設(shè)用高壓鍋爐管（耐熱不銹鋼Surper304、S740、HR3C 等），核電建設(shè)蒸發(fā)器管（耐蝕鋼690U 型管）。耐高壓≥25MPa，耐高溫≥600℃，鉛、錫、砷、銻、鉍單個(gè)元素含量＜30ppm，總含量＜120ppm，耐腐蝕、長壽命等性能達(dá)到國際領(lǐng)先水平。

    應(yīng)用領(lǐng)域：

    火電、核電



    12高檔軸承鋼



    性能要求：

    [O]≤7ppm，[Ti]≤15ppm，夾雜物A+B+C+D≤2 級，最大顆粒夾雜物DS≤0.5 級，4.5GPa 赫茲應(yīng)力下的接觸疲勞壽命L10≥5×107次。

    應(yīng)用領(lǐng)域：

    汽車、家電



    13特殊密封用絲帶材



    性能要求：

    符合蜂窩密封、刷絲密封、W 型密封及C 型密封用材標(biāo)準(zhǔn)，絲材直徑0.07～0.2mm，箔材厚度0.05～0.15mm，耐工況的環(huán)境溫度＞650℃以上。

    應(yīng)用領(lǐng)域：

    核電、燃?xì)廨啓C(jī)、發(fā)動(dòng)機(jī)



    14大線能量焊接用鋼高效焊接材料



    性能要求：

    焊接接頭Rm≥490mPa，與母材同等溫度考核低溫韌強(qiáng)，并滿足GB712-2001 的要求。

    應(yīng)用領(lǐng)域：

    船舶、橋梁、建筑、壓力容器、機(jī)械



    15高溫合金粉末盤坯料



    性能要求：

    高溫合金牌號：FGH4097產(chǎn)品規(guī)格：最大直徑>600mm技術(shù)參數(shù)：低倍組織檢驗(yàn)非金屬夾雜不超過1 個(gè)，熒光檢驗(yàn)時(shí)熒光亮點(diǎn)少于3 個(gè)，Φ0.8mm 平底孔超聲波水浸探傷雜波低于-15db，微觀組織無原始顆粒邊界缺陷，晶粒度6～8 級，力學(xué)性能滿足相關(guān)型號標(biāo)準(zhǔn)。

    應(yīng)用領(lǐng)域：

    航空航天



    16超高純鑄造高溫合金母合金



    性能要求：

    [O]≤6ppm，[N]≤6ppm，[S]≤6ppm；高溫持久（950℃）>40h。

    應(yīng)用領(lǐng)域：

    航空發(fā)動(dòng)機(jī)、燃?xì)廨啓C(jī)、汽車



    17高韌塑性汽車鋼



    性能要求：

    抗拉強(qiáng)度1000MPa 級，延伸率（A50）≥30%。

    應(yīng)用領(lǐng)域：

    汽車

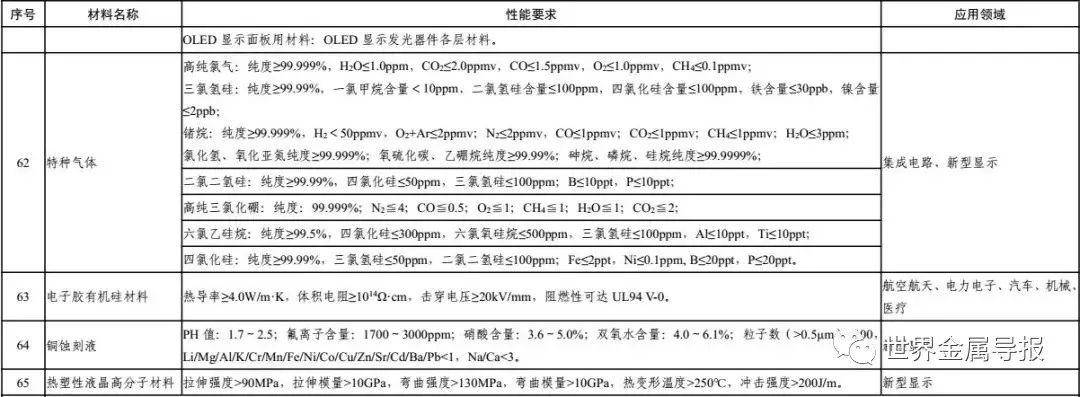

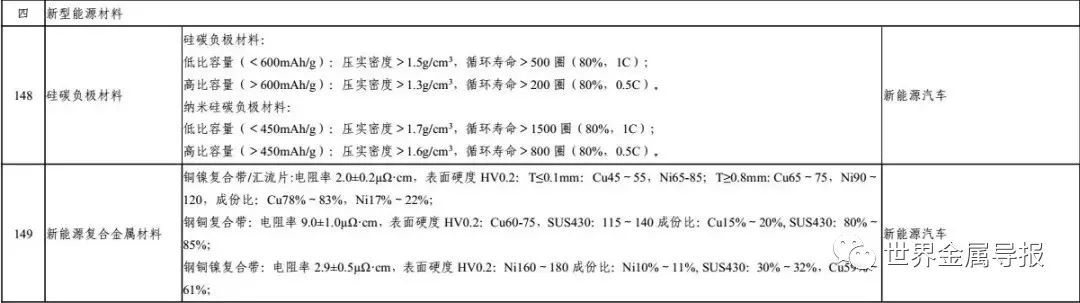

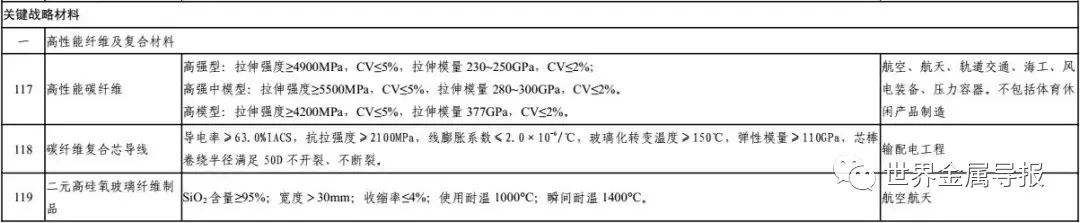

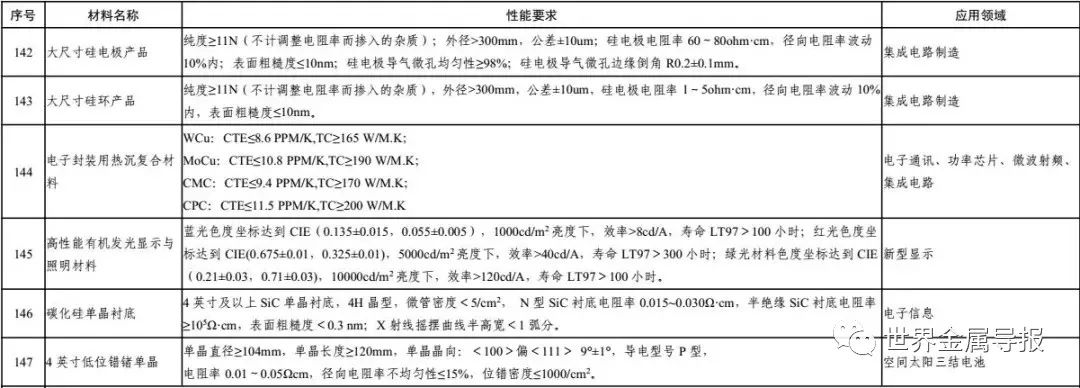

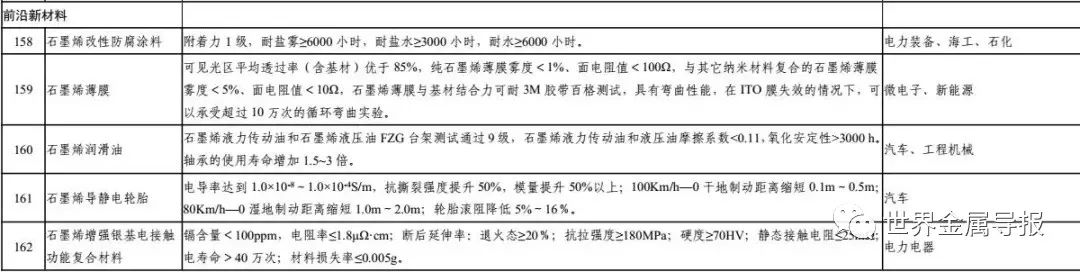

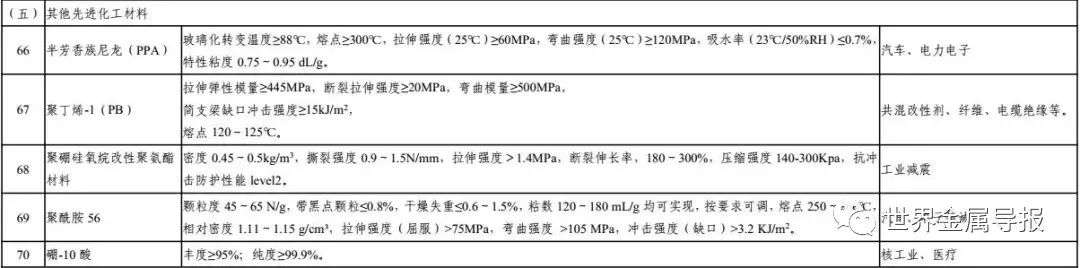

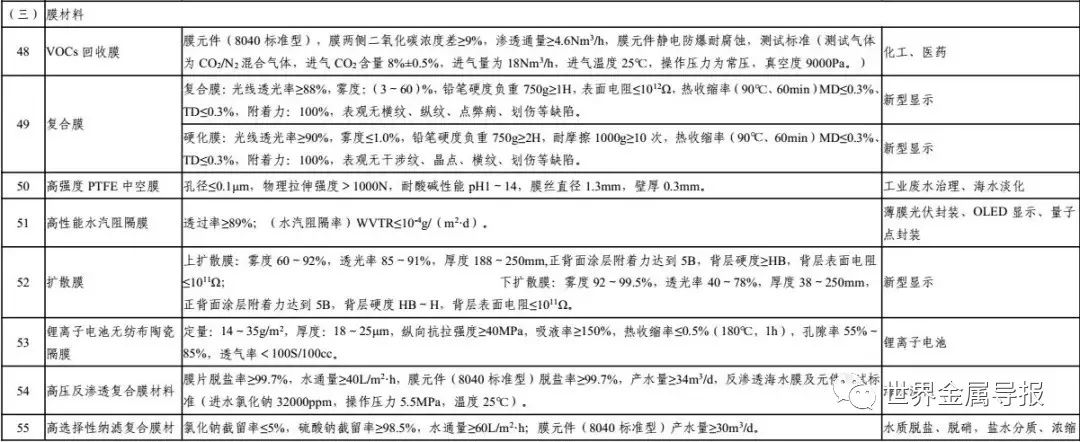

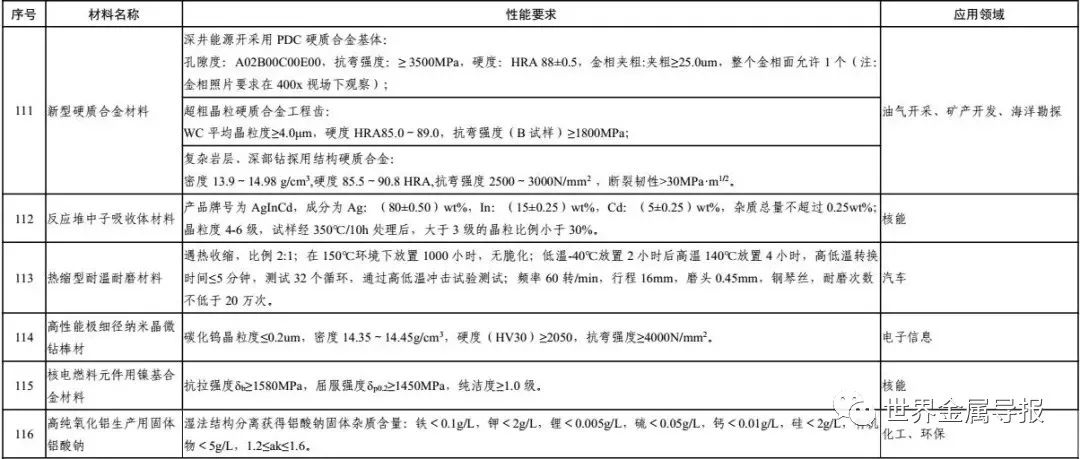

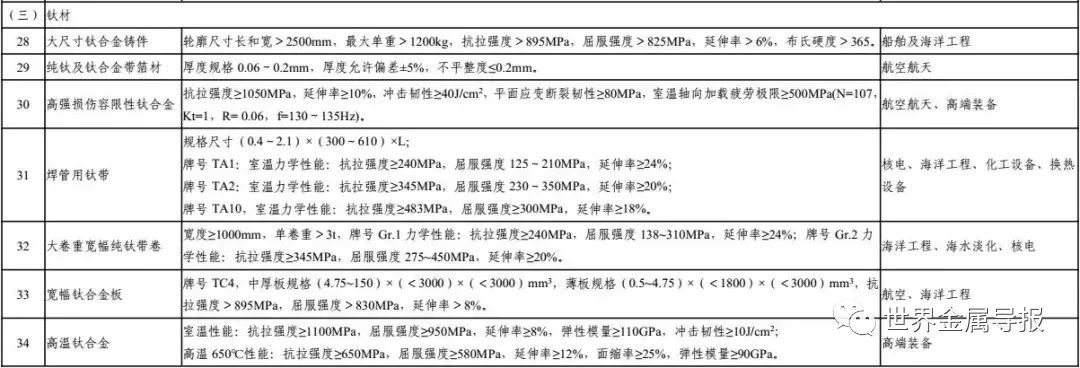

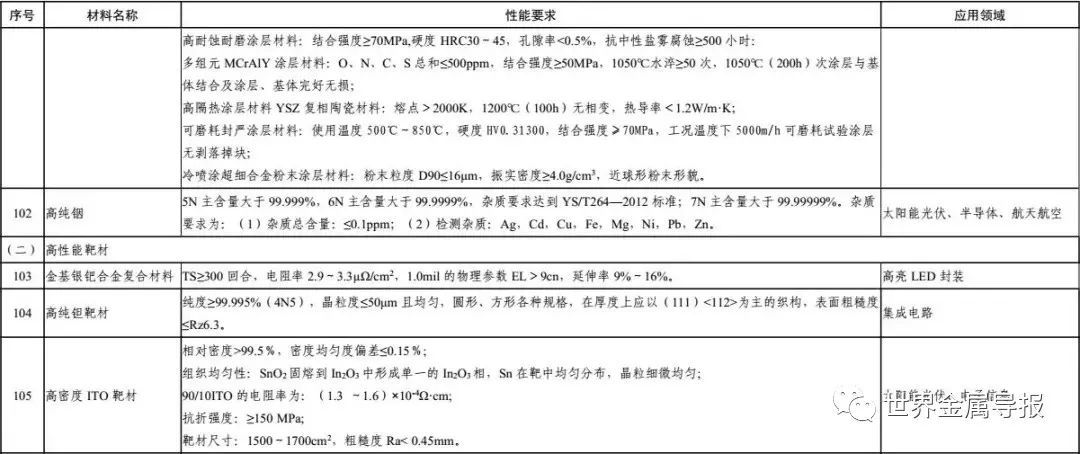

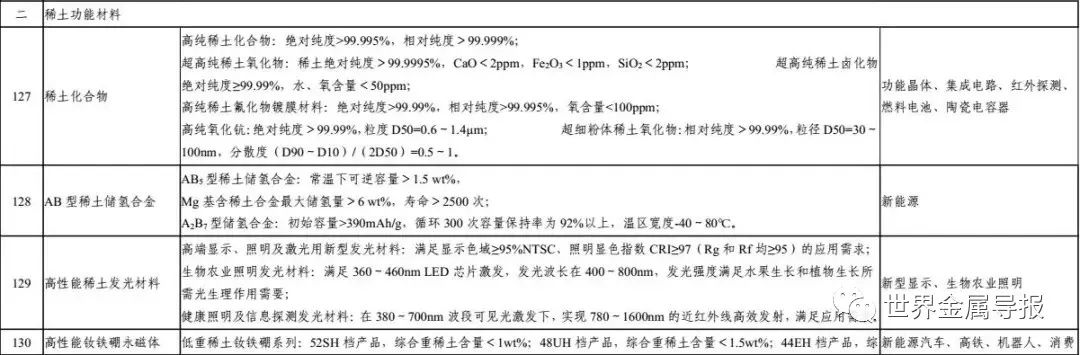

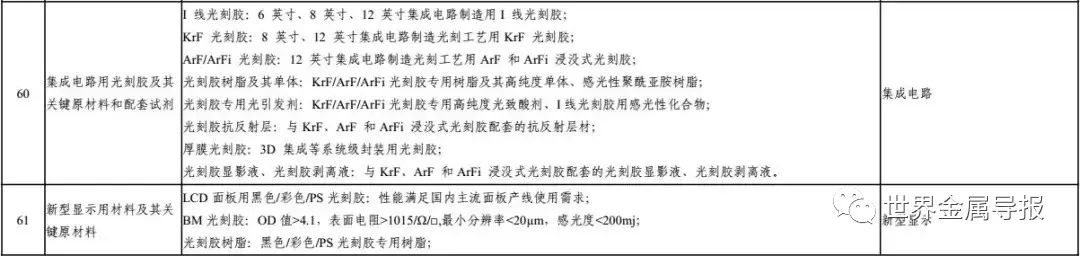

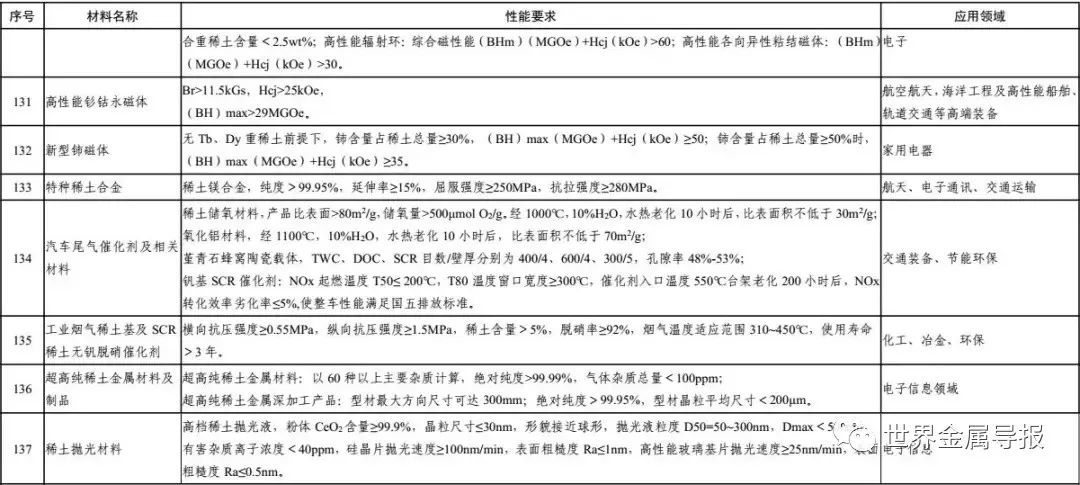

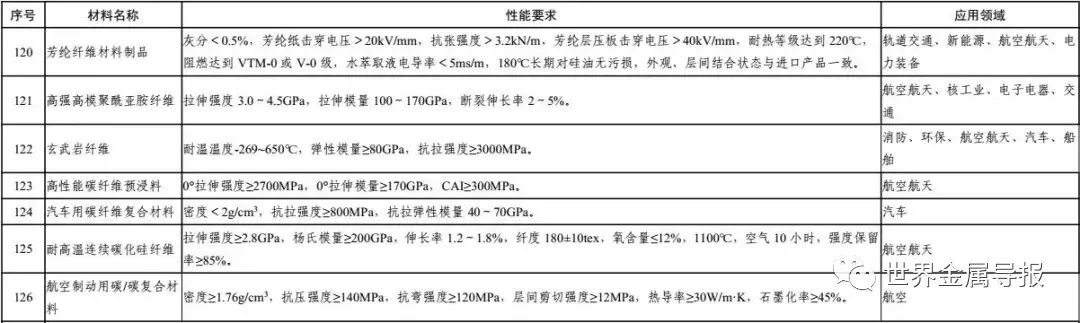

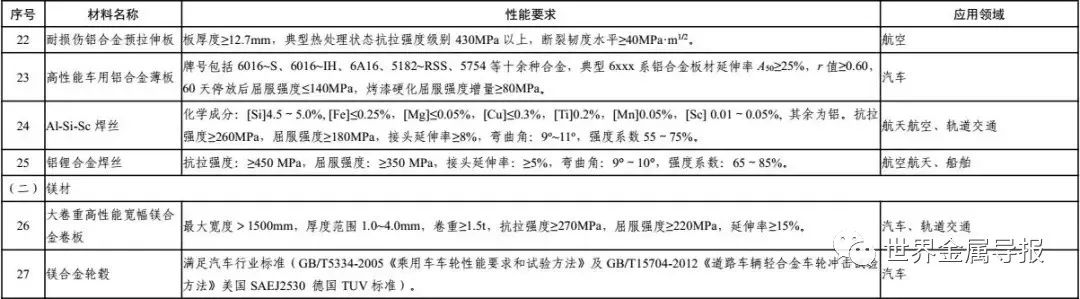

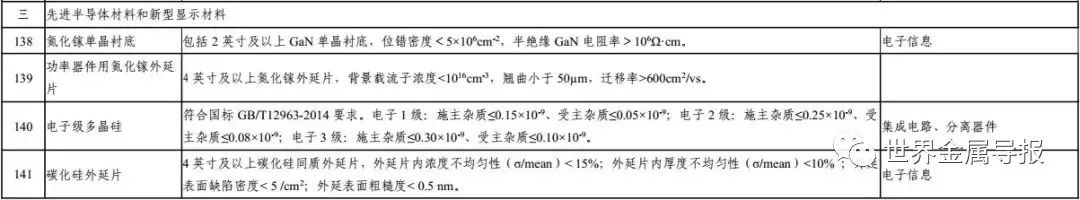

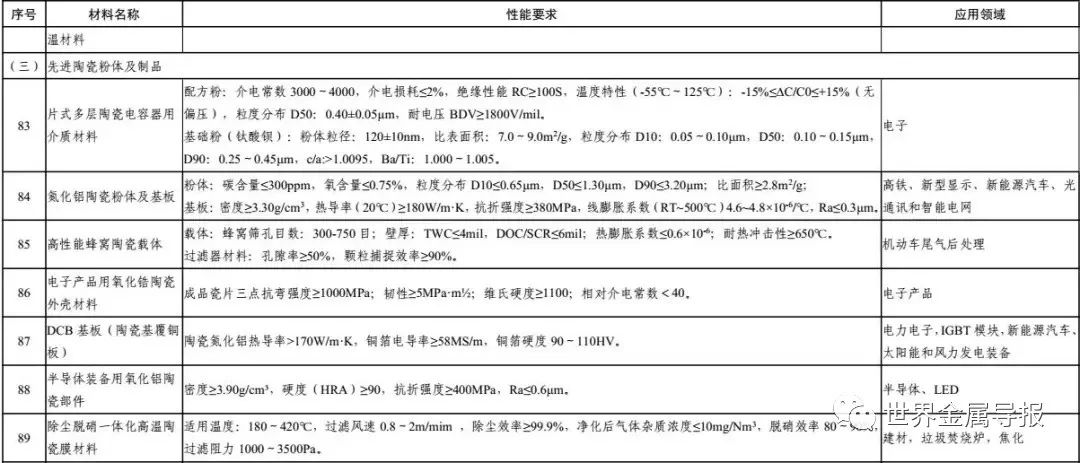

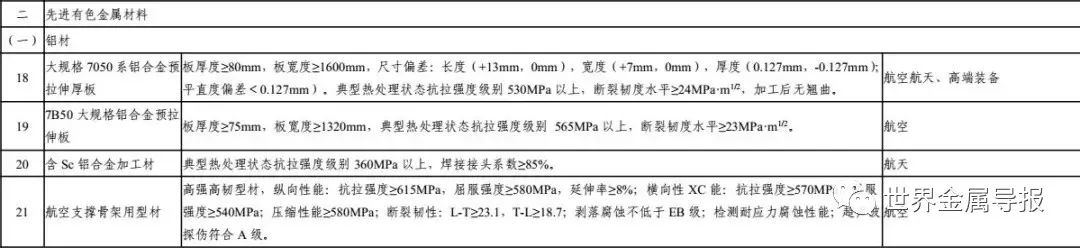

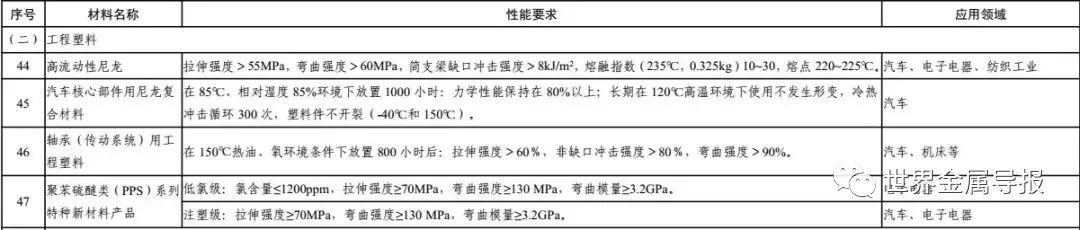

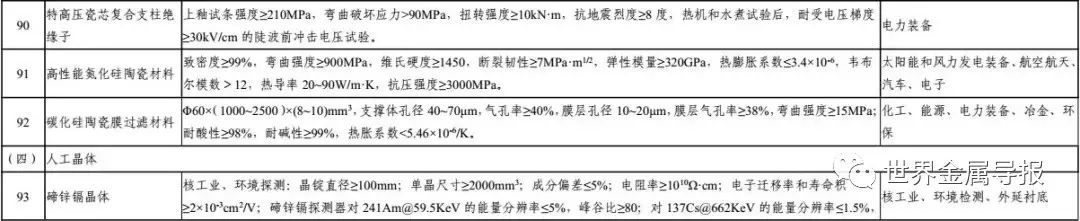

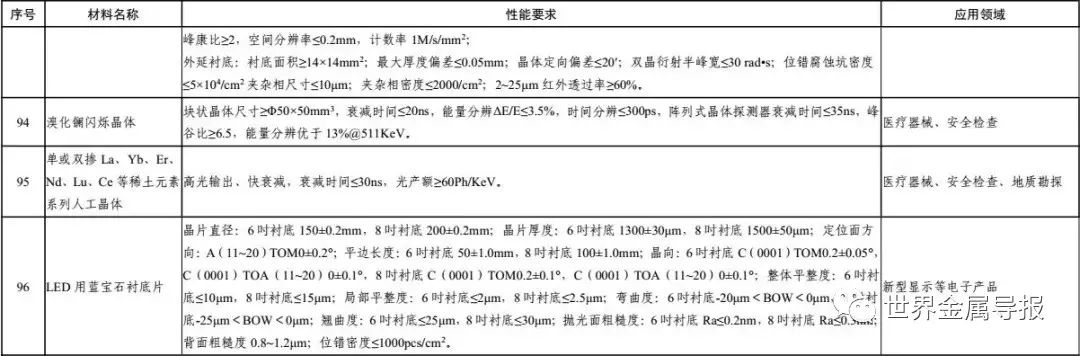

    重點(diǎn)新材料首批次應(yīng)用示范指導(dǎo)目錄（2018年版）







更多關(guān)于材料方面、材料腐蝕控制、材料科普等方面的國內(nèi)外最新動(dòng)態(tài)，我們網(wǎng)站會不斷更新。希望大家一直關(guān)注中國腐蝕與防護(hù)網(wǎng)http://www.ecorr.org



責(zé)任編輯：王元



《中國腐蝕與防護(hù)網(wǎng)電子期刊》征訂啟事
投稿聯(lián)系：編輯部
電話：010-62313558-806
郵箱：fsfhzy666@163.com
中國腐蝕與防護(hù)網(wǎng)官方 QQ群：140808414
