今天給同學們安利一個超實用的在線神器，可以創建流程圖、UML圖、線框圖、BPNM、組織架構圖、網站地圖等各式圖表，還有很多貼心功能，來一一感受下。

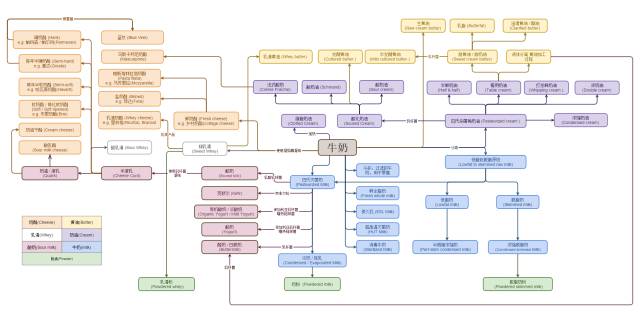

    之前寫醍醐灌奶酪的時候，做了一張很大的圖。可以說，當時寫文查資料只占那篇文全部精力的一半，剩下一半則是作圖 ><。

    在我記憶里這種圖用 Axure 或者 AI 也不是不能畫，但是好死不死我電腦里并沒有這兩個軟件也并不想裝。我相信萬能的互聯網會給我答案！經過一番篩選，我也成功找到了心儀的它 XD，它就是——Gliffy。

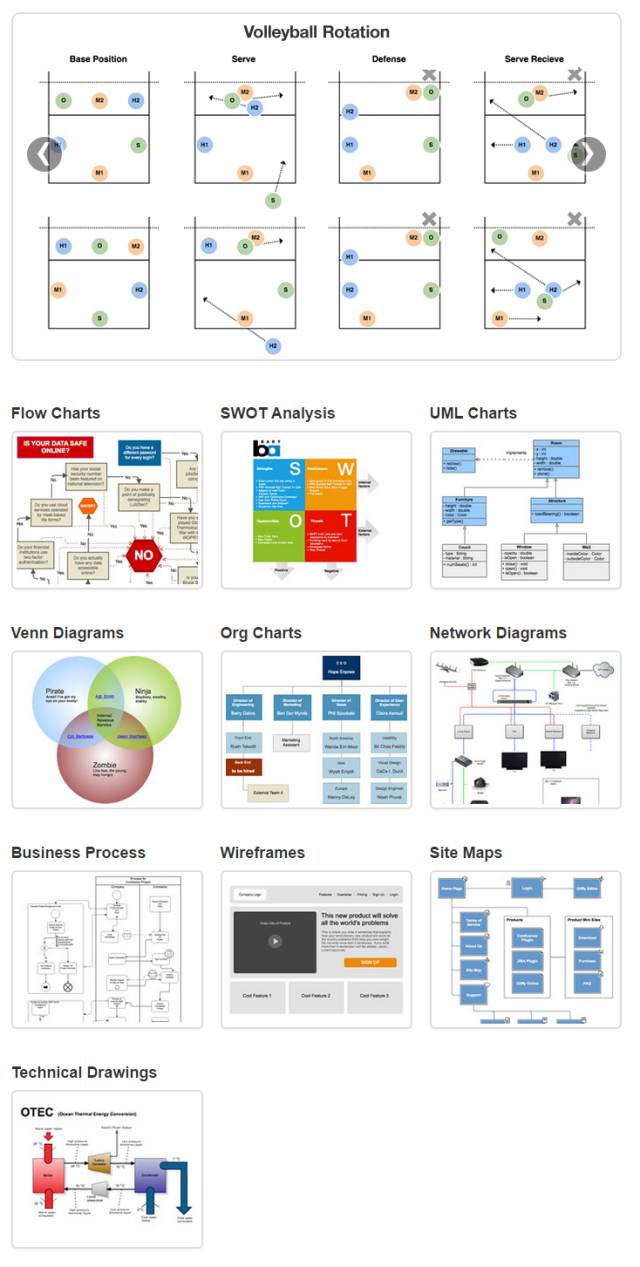

    Gliffy是可以在線創建流程圖、UML圖、線框圖、BPNM、組織架構圖、網站地圖等各式圖表的工具型網站。可以同步Google、微軟以及著名不存在網站帳號，也可以使用郵箱注冊。免費用戶有30天無限制試用期，試用期過后，部分組件會被鎖定（主要是UML和線框圖的部分），不能保存私有圖表，并且保存圖表限制為5張。對于大部分普通用戶來說是足夠了。

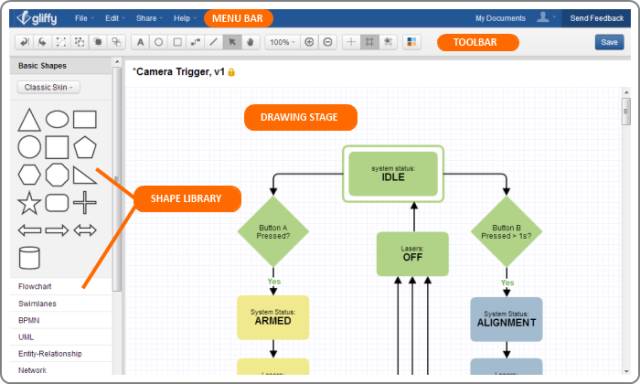

    可以在首頁直接點START DRAWING或者先登錄帳號都可以開始繪圖，登錄了帳號才能保存圖表哦~新建圖表后的界面是這樣的

    最上面兩行分別是菜單欄和工具欄，左邊是組件庫，右邊最大的空白區域就是編輯區了。

    畫圖的方式也非常簡單…就是把左邊組件庫的組件，拖~~~到右邊來就可以了。選中組件的時候，這個組件右邊會出現

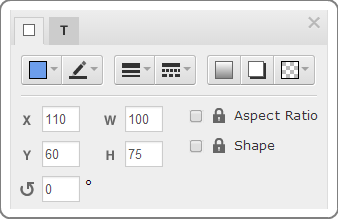

    這樣的按鈕，點開左邊的按鈕之后就是組件屬性設置：

    應該還挺容易看明白的吧…第一排從左到右分別是填充顏色，邊框（線條）顏色，邊框（線條）粗細，邊框（線條）種類，漸變（它的漸變是自動的，不能手工調整），投影（同樣不能手工調整），透明度。下面則分別是坐標尺寸旋轉角度以及鎖定功能。

    同時選中多個組件的時候，設置工具就會變樣，打開之后則是多了一排對齊工具，熟悉任意一種繪圖工具的同學應該都會熟悉這些圖標的意思，不明的話點點看就知道了。

    屬性設置右邊的A字按鈕，顧名思義就是修改文字設置的。只要雙擊任何一個組件，就可以在上面添加文字（如果是連接線，則可以添加多段文字，你在哪雙擊的，就會在哪添加，添加好的文字位置也可以拖動修改），雖然不能設置文字邊距這些，但是文字位置、對齊方式這些還是可以修改的。

    另外它雖然提供了字體字號的修改工具，但是這個工具對中文的支持性…很一般，默認導出的圖片只能是宋體（windows），當然你也可以選擇導出svg然后再去改代碼或者進AI編輯。

    而說到連接線，則要使用 Gliffy 提供的連接工具了：

    從左到右分別是 1.撤銷/重做；2.組合/解散組合；3.置于最前/置于最后；4.超鏈接工具；5.彈出框工具；6.格式刷；7.文字；8.形狀；9.連接/直線；10.選擇；11.移動畫布；12.縮放；13.放大/縮小；14.自動輔助線；15.網格；16.對齊網格；17.主題；18.圖層。

    選擇連接工具（9），組件上就會出現很多小十字，鼠標挪過去之后，對應的十字就會變成綠圈，點一下并拖動到想要連接的另外一個組件上去就可以了。之后要記得選回到選擇（10）狀態，單擊連接線，就會出現

    這樣的編輯按鈕，同樣點左邊的，就會出現屬性設置的窗口。

    前兩個分別是初始箭頭和結束箭頭的樣式，最后一個type則是線型，有直線、折線、圓角折線、曲線四種選擇。

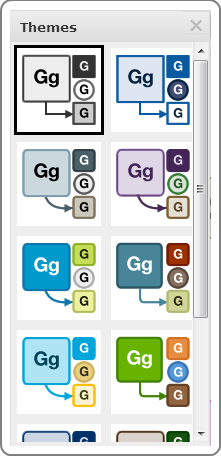

    最后我要盛贊它的主題…在工具欄上點開主題按鈕（17）之后，界面右邊就會出現默認主題的選擇

    鼠標懸停就可以查看樣式，點一下就可以應用，非常方便，重點是，都還挺好看的。

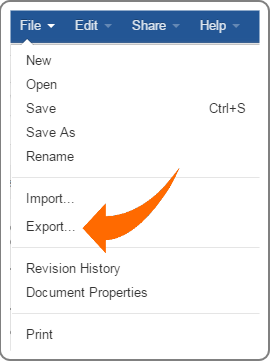

    全部搞定之后，就可以導出啦。格式有PNG、JPG、SVG和 Gliffy 可選。PNG并不是透明背景的這一點不是特別好…當然導出svg也完全沒問題。

    PS：除了我上述這些，Gliffy 還帶有表格功能、圖層管理、插入圖片、直接打印等等其他功能，因?yàn)槲覜]用過，就不多說了 XDD 更詳細的功能說明可以參考他們的使用說明，雖然都是英文的，但是配圖很多不怕不懂~

    當時為了貨比三家，也找了很多其他的在線工具，去掉使用 flash 的網站之后…就沒剩幾個了。這里比較推薦使用的是Draw.io，優點是完全免費，缺點是需要自備梯子以及主題不好看 =3=。另外如果只是結構圖或者腦暴圖，也可以選擇各種腦圖工具，比如百度腦圖，優點當然是操作簡單，缺點也是由此而引發的自定性差。
