1. 控制鉆井液的腐蝕性

    ① 控制pH值

    通常將鉆井液泥漿pH值提高到10以上，是抑制鉆井液對鉆具以及井下設備腐蝕的最簡單、最有效、成本最低的一種處理方法。

    ② 正確選擇緩蝕劑

    鉆井液中使用較多的緩蝕劑多為有機類緩蝕劑。

    緩蝕劑用量的確定應考慮包括吸附在表面比它大得多的泥漿懸浮顆粒上的用量。

    現場應用緩蝕劑時一般從鉆井液循環系統的首端投入。

    ③ 添加除氧劑

    國內外廣泛使用的除氧劑為亞硫酸鹽，亞硫酸鹽在水基鉆井液中的最小含量應保持在100mg/L，當水中鈣含量高時，除氧劑的最小含量保持300mg/L。

    ④ 選擇性添加除硫劑

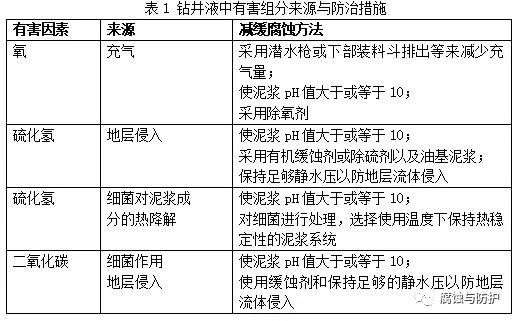

    常見的除硫劑是海綿鐵和微孔堿式碳酸鋅，表1列出了鉆井液中有害組分來源，推薦了常用的減緩腐蝕處理方法。

    ⑤ 控制含砂量

    在鉆井裝置上配備適當的除砂設備。

    2. 使用內防腐層鉆桿

    可延長鉆桿使用壽命1年以上。

    3. 鉆井過程中的腐蝕監測

    目前比較成熟的方法是腐蝕環法。腐蝕試驗環材質的選擇應與欲試驗鉆具的材質相同或類似，并用耐高溫塑料絕緣環套在試驗環外，消除電偶腐蝕。

    ① 腐蝕試驗環的安裝

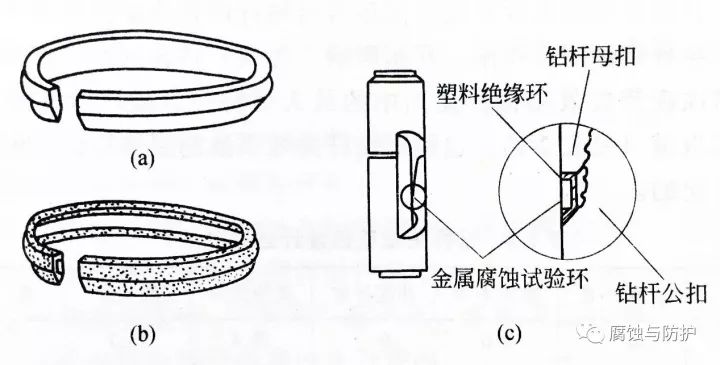

    圖1 鉆桿測試環試件及組裝圖

    ② 腐蝕試驗環的處理

    腐蝕試驗環必須編號，精確測量其尺寸，算出其內表面積，腐蝕試驗環外用環氧涂料涂覆其表面以防止塑料與金屬環之間的縫隙腐蝕，涂層干燥后，用丙酮或者無水酒精等清除裸露金屬環表面的油脂等污染物，然后干燥。將試件稱重，精度達0.1mg。

    腐蝕試驗環取出后先用軟布將鉆井液或污物擦干凈，肉眼觀察和記錄機械損傷和腐蝕情況，用丙酮或石油醚去除環上的油污，應對腐蝕產物和垢層做點滴實驗，如在含硫油氣井中用含緩蝕劑的酸濾液去除腐蝕過程中產生的腐蝕產物，再用水和丙酮或石油醚沖洗、干燥、最后稱量。計算腐蝕速率和緩釋率。

    以上所述均為均勻腐蝕發生的情況，如有坑蝕，縫隙腐蝕等情況，應寫出報告詳細描述腐蝕的嚴重程度。若均勻腐蝕不嚴重而坑點很深，這種鉆井液的腐蝕環境應引起足夠重視。因坑點腐蝕是鉆具產生疲勞失效的根源之一，應查清原因，采取適當措施保護鉆具。

更多關于材料方面、材料腐蝕控制、材料科普等方面的國內外最新動態，我們網站會不斷更新。希望大家一直關注中國腐蝕與防護網http://www.ecorr.org

責任編輯：楊揚

《中國腐蝕與防護網電子期刊》征訂啟事

投稿聯系：編輯部

電話：010-62313558-806

郵箱：fsfhzy666@163.com

中國腐蝕與防護網官方 QQ群：140808414
