  2. Science:Bi/SiC—高溫量子自旋霍爾材料的有望候選者
    2017-07-10 14:48:34 作者:本網整理 來源:材料人 分享至:

      【引言】


      量子自旋霍爾材料是拓?fù)浣^緣體材料中最具代表的二維材料,其存在邊緣電導通道,可防止某些類型的散射,是無損自旋電流革命性器件的希望。但由于其能隙小,所以需要在低溫下應用(低于液態氦氣)才能避免載流子的熱激發。因此,通過增大材料的能隙值,將熱操作極限提升到室溫以上是器件性能改善的重點之一。

      【成果簡介】

      近日,德國維爾茨堡大學J. Schäfer(通訊作者)在Science上發表了一篇題為“Bismuthene on a SiC substrate: A candidate for a high-temperature quantum spin Hall material”的文章。研究人員通過外延生長技術在SiC(0001)上沉積了單層蜂窩狀結構的Bi,制備得到了 Bi/SiC材料。使用掃描隧道光譜,檢測到該材料具有約~0.8 eV的間隙和與理論一致的導電邊緣態。預期通過優化外延生長,可在室溫下應用。

      【圖文解讀】

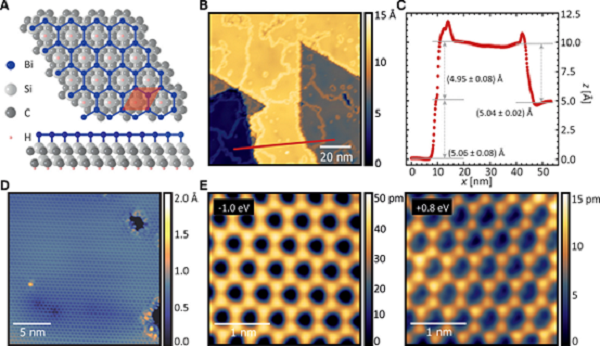

      圖一 Bi/SiC(0001)結構模型

    1

    (a) Bi/SiC(0001)原子堆放順序圖示;

    (b) Bi完全覆蓋SiC基片的拓?fù)銼TM頂示圖;

    (c) 基片臺面高度輪廓,沿(B)紅色線,臺面高度對應SiC臺面;

    (d) Bi的蜂窩結構;

    (e) Bi的蜂窩結構形成階段STM圖像: 左邊: 占據態; 右邊: 空態。

      圖二 理論能帶結構與ARPES測量

    2

    (a) 利用HSE交換泛函進行自旋 - 軌道耦合密度泛函理論能帶結構計算,虛線為價帶;

    (b) ARPES布里淵區能帶分布,K點為價帶最大值和價帶分裂與理論預測相吻合點,分光計費米能級設為0;

    (c) 閉合ARPES,在寬動量范圍內,具有大誘導自旋-軌道耦合分裂的K點為價帶最大值;

    (d) 不同結合能的ARPES恒定能量表面,低結合能切面密度最高,對應價帶最大值,圖譜與六方晶格K與K’點六重簡并結構一致。

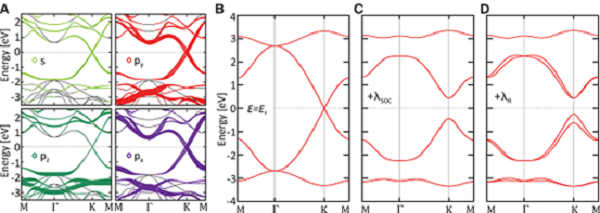

      圖三 Bi σ能帶低能有效模型電子結構計算

    3

    (a) s、p軌道對Bi電子結構的作用(無自旋-軌道耦合);在各圖中,圖示大小正比于軌道的相對重量;以EF為準,Bi/SiC PX-和PY-軌道表明軌道分解;

    (b) 低能有效模型的電子結構(無自旋-軌道耦合);

    (c) K點處,強原子自旋-軌道耦合夾雜產生巨大能隙;

    (d) Rashba效應增大價帶極值,誘導反向自旋特性分裂。

      圖四 基片臺面邊緣態隧道譜

    4

    (a) 距邊緣不同距離處的微分電導dI/dV;插圖:基片上坡臺面產生邊界處為STM測量位置;顏色編碼點與光譜顏色相關;

    (b) 通過相同臺面的空間分解 dI/dV數據,間隙態dI/dV數據在膜邊緣處達到峰值,灰色虛線為dI/dV最大值;

    (c) 臺面z(x)線剖面圖與Bi dI/dV數據。

      【小結】

      本文研究表明了基片對于控制2D量子自旋霍爾絕緣體相關軌道具有決定性作用。在Bi/SiC材料體系中,Bi單層軌道與基片共價鍵合產生了較大的拓?fù)淠芟叮箯?fù)合體系穩定化,可在常溫下應用。該項研究成果開創了增大量子自旋霍爾材料能隙的新方法,即通過使用V族元素作為基片,形成單層-基片復合材料,大幅度提高了量子自旋霍爾材料的拓?fù)淠芟丁?/span>

    文獻鏈接:Bismuthene on a SiC substrate: A candidate for a high-temperature quantum spin Hall material(Science, 29 June, 2017, DOI: 10.1126/science.aai8142 )
