杭州灣跨海大橋





    ●混凝土用量達到了245萬立方米，相當于再造8個國家大劇院。



    ●用鋼量達到了80萬噸，相當于再造7個鳥巢。



    ●工程的總投資額140億元人民幣，相當于21座武漢長江大橋，是國內有史以來投資額最大的橋梁。

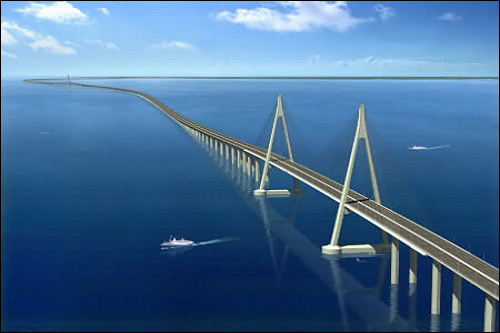

    ●大橋最終采用的是斜拉索橋的設計，可以抵抗12級以上的臺風。



    ●大橋的工程量和技術難度在我國橋梁建造的版圖上還從沒出現過，建設只用了3年零7個月的時間，整整比計劃提前了8個月。



    ●整個大橋共有1844盞路燈，包括有霧燈。每盞燈安裝了單燈控制模塊，它的智能控制系統可以根據大橋上實際車流量來調整路燈亮度和路燈開啟密度。這項世界獨創技術，也是首次運用在道路、橋梁照明上。





    跨海大橋上每隔500米有一個攝像頭，可以355度旋轉，保證整個橋面沒有任何盲點。橋上還有一個秘密武器叫“事件監測器”，橋面上大到交通事故，小到違法停車、行車中向窗外扔?xùn)|西這些“小動作”，都逃不過它的“眼睛”。部分?jǐn)z像頭還能通過對火苗和煙霧的檢測，在10秒內發現火災。





    大橋中間的隔離帶也不是普通高速公路上的植物綠化帶，而是一塊塊跟著護欄變換顏色的防眩板，有效防止對向車流燈光對視線的影響。大橋每隔5公里護欄顏色分別為赤、橙、黃、綠、青、藍、紫，如果從遠處的水面看過來，整座大橋就仿佛一條臥在海上的“七彩長虹”。





    令人注目的是，這座目前世界上最長的跨海大橋，是國內第一家以地方民營企業為主體投資建設超百億元的項目。



    幾十年來，我國大型基礎設施尤其是大型橋梁、道路等項目的建設資金來源、投資的主體都是國家或地方財政資金。總投資約140億元的杭州灣跨海大橋，沒有花國家一分錢，并且是沒有被列入國家的重點工程。但事實上杭州灣跨海大橋已經成為與青藏鐵路、三峽工程并列的三大重點工程。





    大橋建設者們遇到了中國橋梁史上前所未有的困難，經歷了19次臺風、天文大潮、淺層氣等惡劣條件的考驗。建設者們進行了138項科研和技術攻關活動，申報了250多項自主創新成果，取得9項重要科研成果，其成果總體達到國際領先水平。目前，已有6項關鍵技術通過了國家鑒定，創造了多項亞洲和世界建橋紀錄：大橋深海區上部結構采用70米預應力砼箱梁整體預制和海上運架技術，架設運輸重量從900噸提高到1430噸，順利完成“世界第一架”；在國內第一次成功實施了“二次張拉技術”，徹底解決了大型混凝土箱梁早期開裂的世界性難題；采用整樁螺旋鋼管樁，最大直徑1.6米，單樁最大長度89米，橫下來管內可走人，豎起來有30層樓高，如此巨大的“定海神針”，在國內外橋梁鋼管樁中位居第一；在灘涂區淺層氣，采用有控制放氣的鉆孔灌注樁，這一施工工藝在世界同類地理?xiàng)l件中尚屬首創。



    大橋建設者們還在全國率先提出了“大橋設計使用壽命100年”的建設目標。





    杭州灣是錢塘潮的發源地。每年農歷八月中旬“銀龍”蘇醒的時候，它的速度達到每小時40公里，高度足有9米，是世界上最壯觀的海潮，吸引數十萬游客。如果因?yàn)榇髽驅﹀X塘江大潮有破壞性作用，那么大橋的立項將被一票否決。



    為此，大橋在設計上兼顧杭州灣復雜的水文環境等特點，橋頭線與水流基本一致，確定了整座大橋的平面由原來的直線形改為S形曲線，使橋梁各段的橋軸線盡量與漲潮和落潮的主流垂直，以減少建橋?qū)λ鞯挠绊憽Ｕ憬∷涌谘芯吭旱膶＜医?jīng)過對上萬個數據的對比測算，確認了橋位的合理位置。根據計算，大橋?qū)Τ彼叨鹊挠绊懘蠹s在零至20厘米之間，這個高度相比錢江潮9米多高的潮頭來說幾乎可忽略不計。





    1、杭州灣跨海大橋總體設計



    杭州灣跨海大橋全長36公里，建設條件十分惡劣，為保證海上施工的安全和質量，必須將設計與施工綜合考慮。經過國內外多次調研和專家咨詢，制定了施工決定設計的總體原則，盡量減少海上作業時間，變海上施工為陸上施工，采用工廠化、大型化、機械化的設計和施工原則。





    大橋鋼管樁基礎具有樁長、大直徑、數量巨大的特點。樁長達89米，樁徑為1.5米和1.6米，總計5474根。通過近一年多鋼管樁基礎施工，進度快，質量好，證明這一選擇是正確的。



    其創新點是：超長整樁預制；內外螺旋焊接；三層熔融環氧粉末涂裝；埋弧自動焊工藝；大直徑不等壁厚焊接；犧牲陽極陰極保護。



    3、大噸位70米預應力箱梁整體預制和強潮海域海上運輸、架設技術



    其創新點是：對海工耐久混凝土配合比進行研究；70米箱梁局部結構分析；真空輔助壓漿技術；研制了大跨度、高平整度橋面施工振動橋設備；首次采用了早期張拉工藝并取得了良好的效果；自行設計制造了具有世界一流水平的2400噸液壓懸掛輪軌式70米箱梁縱移臺車。



    4、大噸位50米預應力箱梁整體預制和梁上運輸架設技術



    其創新點是：結合施工方案對大噸位整孔箱梁的關鍵結構進行優化；海工耐久性混凝土性能研究與實踐；預應力管道真空壓漿試驗與實踐；箱梁梁上運梁和架橋機架設的綜合技術。





    其創新點是：建立可靠的鋼筋腐蝕電學參數和輸出光功率變化判據；研制混凝土結構壽命的動態預報軟件；制定大橋混凝土結構耐久性長期原體觀測系統設計方案，并配合工程進度實施。這項技術將填補國內空白。



    6、跨海長橋全天候運行測量控制關健技術研究



    其創新點是：連續運行GPS參考站，在杭州灣跨海大橋的成功應用及在實踐中形成的規程和細則，彌補了中國跨海大橋這方面的空白；目前的規范沒有適應幾十公里長度跨海大橋投影坐標系建立的相應標準，根據杭州灣跨海大橋的特殊性加以了解決，為制定相應規范提供參考；創造性地提出過渡曲面擬合法，使海中GPS擬合高程的精度達到三等水準的精度；用測距三角高程法配合GPS擬合高程法進行連續多跨跨海高程貫通測量，創造出一種快速海中高程貫通測量的方法；杭州灣跨海大橋在國內首次采用GIS技術研制成基于B/S模式的大型橋梁測繪資料管理系統。





    2002年8月，通過專家組鑒定，研究成果總體達到國際先進水平，其中實體模型中涌潮的模擬方法和試驗技術以及分布式渾水生潮系統和沙量隨潮變化的加沙系統方面達到國際領先水平。2004年獲得浙江省科技進步二等獎。



    8、災害天氣對跨海長橋行車安全的影響研究及對策



    主要?jiǎng)?chuàng)新點是：確定車輛安全行駛風速標準；面向所有災害天氣類型進行研究；提出杭州灣跨海大橋的行車安全保障措施；基于氣象監測系統、預報系統與道路管理系統多方面系統研究；制定不同災害天氣條件下道路交通控制標準；開發低造價傳感器等數據采集設備；開發集數據傳輸、數據處理、信息發布的計算機軟件。目前，已取得系列中間成果，其中報告推薦的風障方案即將付諸實施。



    9、跨海長橋建設信息化管理技術



    其創新點是：對整體橋梁部位進行的結構分解，形成22949個結構構件，并將采集數據的625張表與其相關聯，提供一個完整的數據結構化檢索方式；集成統一工程通訊及網絡的組建，極大降低了基礎網絡建設成本；實現長距離的多點無線視頻圖像傳輸及回送。



    系統已完成軟件開發并投入運行一年多，在工程實施中發揮了巨大作用。



    以上科技創新已有5項通過交通部和交通廳的鑒定，其成果總體達到國際領先水平，為國內同類橋梁的建設提供借鑒。



    10、新型橋梁伸縮裝置技術



    采用了榮獲國家技術發明二等獎的LB多項變位橋梁伸縮裝置。



    其創新特點是：LB單元式多向變位橋梁伸縮裝置針對傳統模數式及梳形伸縮裝置存在的不足，特別是在懸索橋、斜拉橋橋梁的縱、橫、扭轉等多向變位功能上展開了廣泛的研究與實踐，本著“安全、舒適、經濟、耐用、方便”的宗旨，成功研制的新一代橋梁伸縮裝置，該技術處于國際領先水平。
