前言

    近年來，我國涉槍案件頻發(fā)，特別是一些持槍惡性犯罪案件，造成了極壞的社會影響。隨著我國流動人口的增多，非法制販槍支技術(shù)水平的提高，犯罪分子反偵察意識的增強(qiáng)，涉槍暴力犯罪案件呈現(xiàn)出作案工具以自制槍支為主，多為跨省、市、區(qū)作案，現(xiàn)場遺留痕跡物證少等新特點(diǎn)。這使得破案難度增大，從而給痕跡檢驗(yàn)部門的槍彈檢驗(yàn)及案件串并工作提出了更高的要求。

    中國是社會主義法治國家，對于槍支彈藥的管理和使用有著極為嚴(yán)格的規(guī)定。因?yàn)橐坏┏霈F(xiàn)涉槍類案件，將會嚴(yán)重?cái)_亂社會的安定團(tuán)結(jié)、嚴(yán)重威脅人民的生命財(cái)產(chǎn)安全、嚴(yán)重干擾社會主義和諧社會的構(gòu)建，為此公安部門對于涉槍類案件都會給予高度的關(guān)注。近十年來，隨著社會主義法制建設(shè)的進(jìn)程不斷推進(jìn)，社會的治安環(huán)境得到很大的改善，但國內(nèi)一些地區(qū)涉槍違法犯罪活動仍然突出，涉槍犯罪形勢依然嚴(yán)峻。一些地方非法制販槍支犯罪活動呈現(xiàn)組織化、職業(yè)化、團(tuán)伙化趨勢，非制式槍支涉案數(shù)量顯著增多；部分地區(qū)涉槍犯罪與涉黑、涉惡、涉賭、涉毒等犯罪合流的趨勢明顯， 涉及境外槍支、 槍彈的案件頻發(fā)，嚴(yán)重影響了社會的治安穩(wěn)定，給國家和人民群眾的生命財(cái)產(chǎn)安全帶來了極大的危害。近幾年，國內(nèi)影響較大的涉槍案件就有轟動全國的周克華持槍搶劫銀行案、 重慶 “3·19” 槍擊哨兵案，長沙“10·14”、“12·04”持槍搶劫殺人案等，由于涉槍犯罪大多為跨地區(qū)作案，涉案人員成份復(fù)雜，流轉(zhuǎn)環(huán)節(jié)多，現(xiàn)場遺留物證有限，客觀上造成涉槍案件的偵破難度大、偵查成本高。同時(shí)，公安機(jī)關(guān)對于此類案件缺乏有效的檢驗(yàn)手段和檢驗(yàn)流程，在耗費(fèi)了大量人力物力之后仍未能破獲，留下社會治安方面的隱患，為此當(dāng)?shù)剞k案單位和全國都公安機(jī)關(guān)都承受了前所未有的壓力。因此，為此類案件提供物證信息，縮小偵查范圍，打擊犯罪， 維護(hù)社會穩(wěn)定就顯的格外重要。

    國內(nèi)外研究近展

    國外法庭科學(xué)家很早以前就對彈殼表面潛指印顯現(xiàn)的技術(shù)進(jìn)行探究。1975 年，B.W.Given 等人使用刷粉法顯現(xiàn)彈殼表面的潛指印，這種方法受指印遺留時(shí)間和環(huán)境的溫濕度影響極大，顯現(xiàn)效果不穩(wěn)定。在這之后的較長一段時(shí)間，對于彈殼表面潛指印的顯現(xiàn)未見相關(guān)報(bào)道。

    由于彈殼的形狀特殊，且發(fā)射過的彈殼在槍管內(nèi)經(jīng)歷高溫高壓，故對其表面汗?jié)撌钟〉娘@現(xiàn)與傳統(tǒng)的其他客體表面的顯現(xiàn)方法有所區(qū)別。2009年，John W.Bond 等人對彈殼表面施加2.5KV 的高壓， 采用噴涂導(dǎo)電碳粉，靜電吸附的方式顯現(xiàn)發(fā)射過的彈殼表面的潛手印，該方法對彈殼表面的陳舊手印顯現(xiàn)效果最好。研究人員利用該方法顯現(xiàn)出了一枚 14 年前謀殺案遺留彈殼表面的潛指印。2012 年，F(xiàn)atimaNizam 等人使用電解法顯現(xiàn)發(fā)射過的彈殼表面潛指印，該方法在實(shí)驗(yàn)室條件下，可較為清晰的顯現(xiàn)發(fā)射過彈殼表面的潛手印，但沒有考慮實(shí)驗(yàn)條件的變化對潛手印顯現(xiàn)的影響，利用電解法顯現(xiàn)彈殼表面潛指印的反應(yīng)機(jī)理并不明確。

    國內(nèi)對于彈殼表面潛手印顯現(xiàn)的研究并無太多進(jìn)展，有文獻(xiàn)報(bào)道使用硝酸銀顯現(xiàn)彈殼表面的手印，該方法顯現(xiàn)潛手印的效果受外界干擾極大，效果不穩(wěn)定。黃群等人使用鈀沉淀顯現(xiàn)非射擊彈殼表面潛手印的方法，然后采用螺旋電子光譜 （AES） 對指紋圖像的深層分析，但是該方法僅適用于未經(jīng)發(fā)射的彈殼，當(dāng)運(yùn)用于射擊過的彈殼時(shí)，無法取得令人滿意的效果。

    汗液手印遺留與射擊過程的腐蝕過程

    在各類案件的現(xiàn)場，案犯遺留汗液手印的幾率最高。人體正常代謝會分泌大量汗液，通過汗孔排出，汗液中包涵有水、無機(jī)鹽離子、氨基酸、乳酸、尿素和極少量葡萄糖成分。因汗液是自身分泌，所以會隨著觸摸動作不斷地遺留在被觸摸的物體上。

    在持槍犯罪案件中，百分之八十以上的現(xiàn)場能夠提取到彈殼，一般犯罪嫌疑人在裝彈過程中會接觸到彈殼，會有手印痕跡遺留在彈殼表層（如圖 1所示）。此時(shí)手印中的紋線可看作電解微環(huán)境，汗液中的水分、鹽離子和金屬表面構(gòu)成微電池，會發(fā)生緩慢的電反應(yīng)腐蝕，以微電解的方式刻蝕金屬表面，使其形成肉眼難以發(fā)現(xiàn)的手印痕跡。當(dāng)遺留手印痕跡的子彈發(fā)射時(shí)，會受到槍體內(nèi)的高溫高壓影響，起到加快腐蝕速率的作用，這樣刻蝕的痕跡就會永久性的遺留在彈殼上 （如圖 2 所示）。但是此時(shí)彈殼上的腐蝕刻痕還是非常微弱的，一般肉眼無法識別，這就需要對其進(jìn)行人工電化學(xué)腐蝕處理，將彈殼上原有的紋線物質(zhì)刻蝕痕跡進(jìn)一步加深，最終達(dá)到肉眼可見，然后再拍照固定。

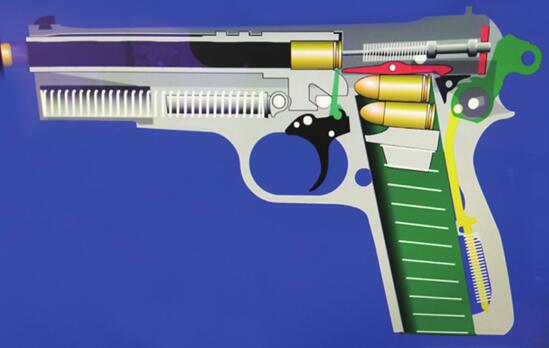

圖1 裝彈過程

圖2射擊過程

    黃銅彈殼顯現(xiàn)與物證處理

    手抓握過的彈殼經(jīng)發(fā)射后，彈殼表面會有微弱的腐蝕痕跡，但這些痕跡很難通過肉眼觀察到，或者拍照提取較為困難，但如果采用電解刻蝕的方法就可以有效地提升腐蝕效果（即顯現(xiàn)效果），使刻蝕的痕跡加深，最終達(dá)到物證提取的要求。

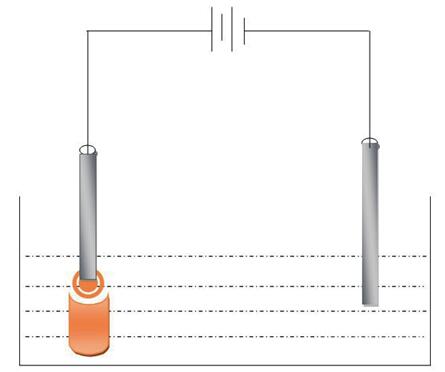

圖3 彈殼的電解示意圖

    對遺留有指印的黃銅彈殼電解反應(yīng) 5min，即可顯出指印紋線，通過實(shí)驗(yàn)發(fā)現(xiàn)，采用這種方法顯出的黃銅彈殼上的指印紋線清晰連貫、特征點(diǎn)穩(wěn)定，能清晰的反映出中心花紋和紋線細(xì)節(jié)特征，顯現(xiàn)效果良好（見圖 4）。采用柱面展開與拼接技術(shù)可以得到更加豐富、更加完整的指紋信息，最終用于認(rèn)定犯罪（見圖 5）。

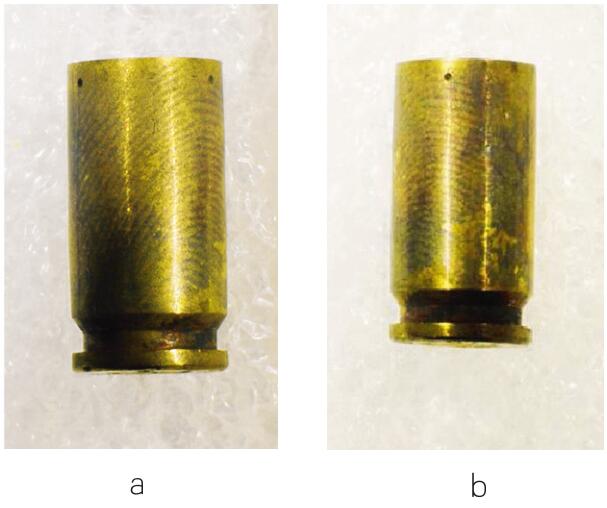

圖4 彈殼表面顯出的指印（a: 黃銅彈殼遺留1天的指印；b: 黃銅彈殼遺留15天的指印）

b

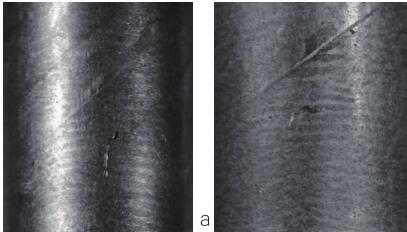

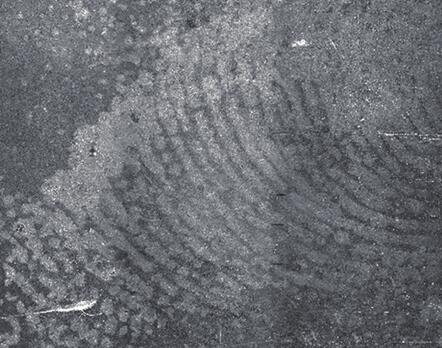

圖5 采用柱面展開與拼接技術(shù)得到的手印圖像（a：兩圖拼接；b：三圖拼接）

    電化學(xué)腐蝕顯現(xiàn)手印的過程對槍彈痕跡檢驗(yàn)的影響研究

    通過實(shí)驗(yàn)可以發(fā)現(xiàn)，射擊過程中形成的槍彈痕跡，如：小旗痕跡，拋殼口痕跡等， 在電化學(xué)腐蝕的作用下，其形態(tài)未發(fā)生明顯變化，但是，可以觀察到有些細(xì)節(jié)特征變得模糊或者丟失，這可能是因?yàn)閺棜ぶ糜陉枠O，發(fā)生了腐蝕，而被豁開出的碎屑或痕跡的邊緣更容易被腐蝕（見圖 6-8）。相反，對于槍彈痕跡檢驗(yàn)，主要利用物理方法觀察其表面形態(tài)，對接下來的電化學(xué)腐蝕顯現(xiàn)不造成影響。 因此，在搜集到現(xiàn)場的彈頭彈殼后，建議首先根據(jù)火藥煙暈痕跡等進(jìn)行槍彈痕跡的檢驗(yàn)鑒定，在拍照固定后，再利用電化學(xué)腐蝕對其表面進(jìn)行處理。

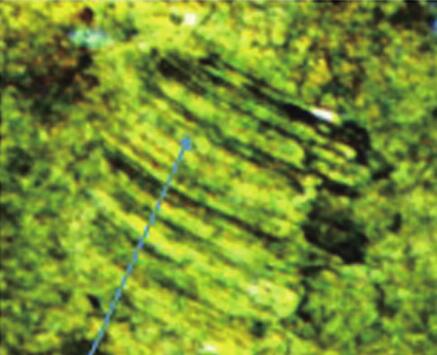

處理前

處理后

圖6 電化學(xué)腐蝕前后小旗痕跡比對

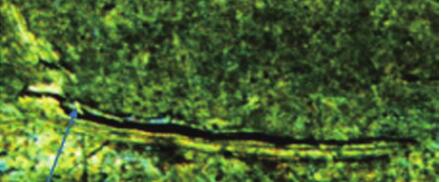

處理前

處理后

圖7 電化學(xué)腐蝕前后拋殼口痕跡對比

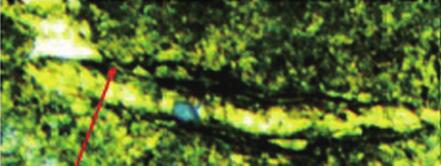

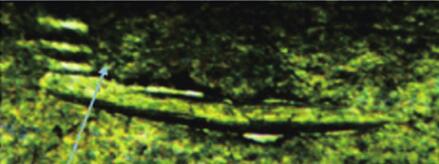

處理前

處理后

圖8 電化學(xué)腐蝕前后小旗桿痕跡對比

    電化學(xué)腐蝕對槍彈痕跡檢驗(yàn)影響較小，但考慮到利用電化學(xué)腐蝕法對彈殼表面的潛手印顯現(xiàn)時(shí)，要先去除彈殼表面的火藥煙暈痕跡，再進(jìn)行顯現(xiàn)，這可能對槍種的鑒別產(chǎn)生一定的影響，此外，彈殼在陽極，彈殼表面被豁開部分的碎屑被腐蝕，這些對槍彈痕跡檢驗(yàn)的準(zhǔn)確性會造成一定的影響。對槍彈痕跡檢驗(yàn)，主要利用比對顯微鏡拍照觀察比對，因此在實(shí)際工作中，應(yīng)先對彈殼表面痕跡進(jìn)行拍照固定，觀察比對，槍彈痕跡檢驗(yàn)人員在此過程中要注意戴手套，以防止遺留手印物質(zhì)，然后再進(jìn)行電化學(xué)腐蝕顯現(xiàn)工作。

    結(jié)語

    法庭科學(xué)中手印的檢驗(yàn)與分析更偏重于檢驗(yàn)方法的顯現(xiàn)效果和應(yīng)用范圍，但對于涉槍類案件中彈殼上手印一直沒有較好的顯現(xiàn)提取方法，目前引入電化學(xué)腐蝕方式來顯現(xiàn)手印，已經(jīng)收到較好的檢驗(yàn)效果，但是目前該方法的研究仍然處于初級階段，許多參數(shù)還需要進(jìn)一步優(yōu)化，同時(shí)對于射擊后的彈殼如何進(jìn)行有效地前處理以及彈殼上其它物證的綜合利用還沒有開展研究，這將是我們今后很多一段時(shí)間的研究重點(diǎn)。

    參考文獻(xiàn)：

    [1] Kelli E Edmiston, B.S，Julianne Johnson,B.A. Determining an optimal sequence forchemical development of latent print on cartridgecasing and shotgun shells[J].J Forensic Science,2009, 11:1327-1331.

    [2] John W Bond, D.Phil. Chunk Heidel.Visualization of latent fingerprint corrosion ona discharged brass shell Casing[J]. J ForensicScience, 2009, 7:892-894.

    [3] John W. Bond, D.Phil. Visualization of LatentFingerprint Corrosion of Brass[J]. J ForensicScience, 2009, 54（5）：1034-1041.

    [4] Alex J. Goddard, M.Chem.; A. RobertHillman, D.Phil.; John W. Bond, D.Phil.High Resolution Imaging of Latent Fingerprintsby Localized Corrosion on Brass Surfaces[J]. JForensic Science, 2010, 55（1）：58-65.

    [5] Emma Paterson, John W. Bond, D.Phil,and A.A comparison of cleaning regimes for theeffective removal of fingerprint deposits fromBrass[J]. J Forensic Science, 2010, 55（1）：221-224.

    [6] Om Prakash Jasuja, Gagandeep Singh, JosephAlmog. Development of latent fingermarksby aqueous electrolytes[J]. Forensic ScienceInternational, 2011, 207:215-222.

    [7] John W. Bond, D.Phil.; Louis N. Eliopulos,B.A.; Thomas F. Brady, M.F.S. Visualizationof Latent Fingermark Corrosion of Brass,Climatic Influence in a Comparison Between theU.K. and Iraq[J]. J Forensic Science, 2011,56（2）：506-509.

    [8] John W. Bond, D.Phil. Effect that the RelativeAbundance of Copper Oxide and Zinc OxideCorrosion has on the Visualization of FingerprintsFormed from Fingerprint Sweat Corrosion ofBrass[J]. J Forensic Science, 2011, 56（4）：1277-1282.

    [9] John W. Bond, D.Phil. Effect of Temperatureon Rectifying Schottky Barriers Formed fromFingerprint Sweat Corrosion of Brass[J]. JForensic Science, 2011, 56（5）：1277-1282.

    [10] John W Bond, D.Phil. Optical enhancementof fingerprint deposits on brass using digitalcolor mapping[J]. J Forensic Science, 2011,56（5）：1285-1288.

    [11] Fatima Nizam, Wade Knaap, John D. Stewart.Development of fingerprint using electrolysis:a technical report into the development offingerprint on fired brass cartridge cases[J].Journal of Forensic Identification, 2012,62（2）：129-141.

    [12] 王鳳平 , 康萬利 , 敬和民 , 等 . 腐蝕電化學(xué)原理、方法及應(yīng)用 [M]. 北京 : 化學(xué)工業(yè)出版社 ,2008.

    [13] 黃群 . 利用把沉淀顯現(xiàn)非射擊彈殼上的潛在指紋 [J].公安大學(xué)學(xué)報(bào) （ 自然科學(xué)版 ），2013,37（5）：6-9.
