現(xiàn)場(chǎng)應(yīng)用結(jié)果

　　在監(jiān)測(cè)周期內(nèi)，緩蝕劑預(yù)膜后，電阻探針與掛片腐蝕均非常輕微，腐蝕速率均遠(yuǎn)遠(yuǎn)低于0.025mm/a。

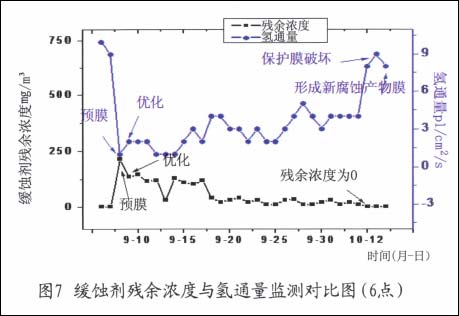

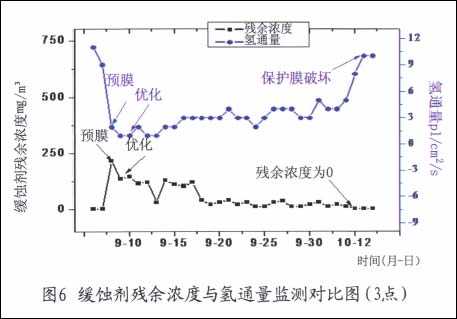

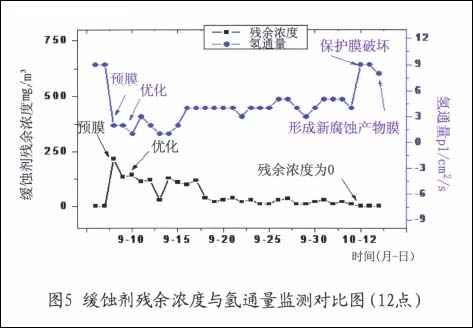

　　CT2一19緩蝕劑氣相殘余濃度分析結(jié)果及氫通量監(jiān)測(cè)結(jié)果，見(jiàn)圖5~7。

　　從CT2一19緩蝕劑氣相殘余濃度分析結(jié)果可以看出，9月7日竹渠線(xiàn)緩蝕劑預(yù)膜后，管線(xiàn)內(nèi)開(kāi)始監(jiān)測(cè)到CT2一19緩蝕劑氣相殘余濃度，優(yōu)化預(yù)膜后，緩蝕劑在9月8日濃度達(dá)到最大值。隨著時(shí)間的延長(zhǎng)，緩蝕劑殘余濃度逐漸下降。在10月12日以后，氣相緩蝕劑殘余濃度下降到0。


　　對(duì)比緩蝕劑殘余濃度和氫通量監(jiān)測(cè)結(jié)果可以發(fā)現(xiàn)，緩蝕劑預(yù)膜后，12點(diǎn)、3點(diǎn)、6點(diǎn)方向的氫通量監(jiān)測(cè)值都急劇降低，分別由9p1/（cm²·sˉ¹）、11p1/（cm²·sˉ¹）、10p1/（cm²·sˉ¹）下降到2p1/（cm²·sˉ¹）、2p1/（cm²·sˉ¹）、1p1/（cm²·sˉ¹），CT2一19緩蝕劑抑制腐蝕的效果極其明顯。

　　10月12號(hào)左右，天然氣中緩蝕劑殘余濃度下降到0,管道內(nèi)壁CT2一19緩蝕劑保護(hù)膜膜減薄加劇，12點(diǎn)、3點(diǎn)、6點(diǎn)三個(gè)方向的氫通量監(jiān)測(cè)值急劇上升，一天后，氫通量值達(dá)到最大值，這時(shí)，可判斷整管道緩蝕劑保護(hù)膜遭到破壞。

　　結(jié)束語(yǔ)

　　長(zhǎng)效膜緩蝕劑CT2一19在輸氣管線(xiàn)上的現(xiàn)場(chǎng)應(yīng)用結(jié)果顯示：

　　（1）緩蝕劑加入后，氫通量監(jiān)測(cè)值、腐蝕掛片腐蝕速率、電阻探針腐蝕速率下降明顯，緩蝕劑抑制了管道的腐蝕，緩蝕劑膜保護(hù)效果良好。

　　（2）竹渠線(xiàn)長(zhǎng)效膜緩蝕劑CT2一19預(yù)膜、優(yōu)化后，緩蝕劑可持續(xù)有效保護(hù)長(zhǎng)達(dá)一個(gè)月以上。

 3/3   首頁(yè) 上一頁(yè) 1 2 3
