核電站地腳螺栓腐蝕失效和預防措施

　　文/苗順超 喬培鵬 申罡· 蘇州熱工研究院有限公司

　　地腳螺栓是核電站大型設備的重要支撐部分，部分重要設備的地腳螺栓還有抗震要求。一旦出現腐蝕失效問題，將會帶來嚴重的安全隱患，甚至影響電站的安全運行。地腳螺栓位于儲罐的底部，由于結構原因，雨水、酸洗液等腐蝕性介質很容易在地腳螺栓處聚集、濃縮，形成惡劣的腐蝕環境。嚴重的腐蝕環境造成地腳螺栓的腐蝕，給設備的正常使用和電站的安全運行構成了很大的威脅。

　　本文通過分析國內某在運行核電站的地腳螺栓腐蝕案例，并結合國內某在建核電站的現場情況，具體提出了相應的預防腐蝕措施和防腐管理思路。

腐蝕案例分析

　　連接處的腐蝕

　　2006年3月，某電站土建處執行腐蝕狀態檢查時發現，除鹽水分配系統除鹽水箱的地腳螺栓出現較嚴重的腐蝕，部分地腳螺栓與地面結合處，銹蝕掉接近三分之一，地腳螺栓腐蝕若進一步加劇，則影響設備的穩定性和抗震能力。地腳螺栓的腐蝕形貌如圖1所示。

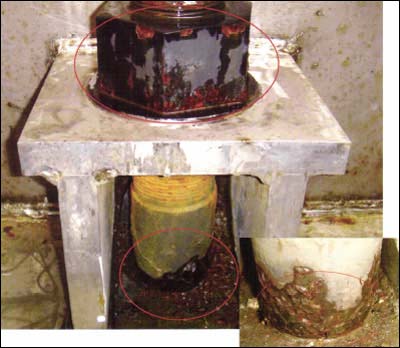

　　圖1 除鹽水箱地腳螺栓的腐蝕形貌

　　對燃料水池冷卻和凈化系統的換料水箱進行檢查時發現，地腳螺栓螺母表面涂層大面積起皮、脫落，裸露金屬受到腐蝕，呈紅褐色和黃色。螺桿與罐體底部交接處存在間隙，有積水。此處螺桿表面涂層開裂、起皮，局部涂層脫落，裸露金屬受到腐蝕，呈現紅褐色銹斑，如圖2所示。

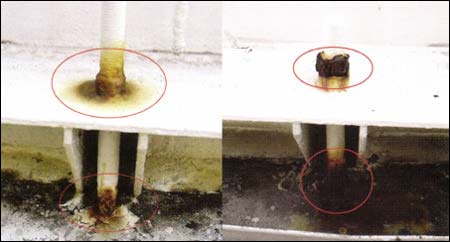

　　圖2 換料水箱地腳螺栓腐蝕情況

　　從以上兩個案例可以看出，腐蝕主要發生在她腳螺栓與混凝土地面和加強板交界面處，腐蝕的主要模式為縫隙腐蝕。地腳螺栓安裝時，螺桿和螺栓孔之間存在縫隙且未采取密封措施，導致腐蝕性介質在該處聚集，引起腐蝕；地腳螺栓與混凝土地面結合處沒有采取排水措施，雨水等腐蝕性介質進入后很難自行排出，大氣中的鹽分、固體顆粒等沉積在此處，增加了電導和腐蝕性，導致螺桿發生腐蝕。
