本刊記者| 王元

       所謂鹽霧的腐蝕



       腐蝕是材料或其性能在環(huán)境的作用下引起的破壞或變質(zhì)。大多數(shù)的腐蝕發(fā)生在大氣環(huán)境中，大氣中含有氧氣、濕度、溫度變化和污染物等腐蝕成分和腐蝕因素。鹽霧腐蝕就是一種常見和最有破壞性的大氣腐蝕。這里講的鹽霧是指氯化物的大氣，它的主要腐蝕成分是海洋中的氯化物鹽--氯化鈉，它主要來源于海洋和內(nèi)地鹽堿地區(qū)。



       鹽霧對金屬材料表面的腐蝕是由于含有的氯離子穿透金屬表面的氧化層和防護層與內(nèi)部金屬發(fā)生電化學反應(yīng)引起的。同時， 氯離子含有一定的水合能，易被吸附在金屬表面的孔隙、裂縫排擠并取代氯化層中的氧，把不溶性的氧化物變成可溶性的氯化物， 使鈍化態(tài)表面變成活潑表面。造成對產(chǎn)品極壞的不良反應(yīng)。



     鹽霧試驗及與實際的聯(lián)系

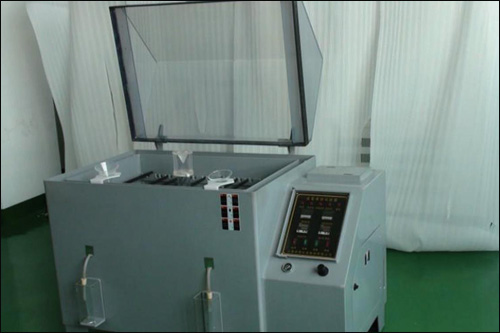

       鹽霧試驗是一種主要利用鹽霧試驗設(shè)備所創(chuàng)造的人工模擬鹽霧環(huán)境條件來考核產(chǎn)品或金屬材料耐腐蝕性能的環(huán)境試驗。它分為二大類，一類為天然環(huán)境暴露試驗，另一類為人工加速模擬鹽霧環(huán)境試驗。人工模擬鹽霧環(huán)境試驗是利用一種具有一定容積空間的試驗設(shè)備--鹽霧試驗箱，在其容積空間內(nèi)用人工的方法， 造成鹽霧環(huán)境來對產(chǎn)品的耐鹽霧腐蝕性能質(zhì)量進行考核。



       它與天然環(huán)境相比，其鹽霧環(huán)境的氯化物的鹽濃度，可以是一般天然環(huán)境鹽霧含量的幾倍或幾十倍，使腐蝕速度大大提高， 對產(chǎn)品進行鹽霧試驗，得出結(jié)果的時間也大大縮短。如在天然暴露環(huán)境下對某產(chǎn)品樣品進行試驗，待其腐蝕可能要1 年，而在人工模擬鹽霧環(huán)境條件下試驗，只要24 小時，即可得到相似的結(jié)果。



     適用范圍



      1、鋼鐵表面鍍銅+ 鎳+ 鉻或鎳+ 鉻；



      2、銅或銅合金表面鍍鎳+ 鉻；



      3、300 系列或400 系列不銹鋼表面鍍鎳+ 鉻；



      4、鋁或鋁合金表面鍍銅+ 鎳+ 鉻；



      5、鋅合金表面鍍銅+ 鎳+ 鉻；



      6、塑膠電鍍件。



    人工模擬鹽霧試驗包括

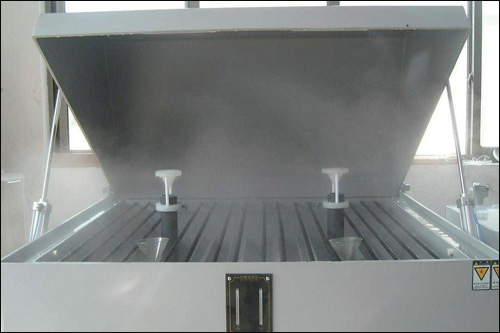

中性鹽霧試驗（NSS試驗）


        1、中性鹽霧試驗（NSS 試驗）是出現(xiàn)最早目前應(yīng)用領(lǐng)域最廣的一種加速腐蝕試驗方法。它采用5% 的氯化鈉鹽水溶液，溶液PH 值調(diào)在中性范圍（6 ～ 7）作為噴霧用的溶液。試驗溫度均取35℃，要求鹽霧的沉降率在1 ～ 2ml/80cm·h 之間。

       2、醋酸鹽霧試驗（ASS 試驗）是在中性鹽霧試驗的基礎(chǔ)上發(fā)展起來的。它是在5% 氯化鈉溶液中加入一些冰醋酸，使溶液的PH 值降為3 左右，溶液變成酸性，最后形成的鹽霧也由中性鹽霧變成酸性。它的腐蝕速度要比NSS 試驗快3 倍左右。



       3、銅鹽加速醋酸鹽霧試驗（CASS 試驗）是國外新近發(fā)展起來的一種快速鹽霧腐蝕試驗，試驗溫度為50℃，鹽溶液中加入少量銅鹽-氯化銅，強烈誘發(fā)腐蝕。它的腐蝕速度大約是NSS 試驗的8 倍。



    鹽霧試驗標準及試驗結(jié)果的判定

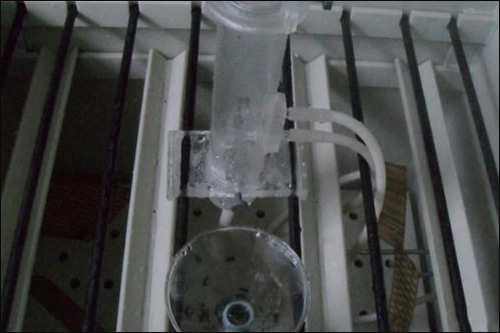

醋酸鹽霧試驗（ASS試驗）



銅鹽加速醋酸鹽霧試驗（CASS試驗）


       1、標準是對重復(fù)性事物和概述所做的統(tǒng)一規(guī)定。鹽霧試驗標準是對鹽霧試驗條件，如溫度、濕度、氯化鈉溶液濃度和PH 值等做的明確具體規(guī)定，另外還對鹽霧試驗箱性能提出技術(shù)要求。同種產(chǎn)品采用那種鹽霧試驗標準要根據(jù)鹽霧試驗的特性和金屬的腐蝕速度及對鹽霧的敏感程度選擇。



       2、鹽霧試驗的目的是為了考核產(chǎn)品或金屬材料的耐鹽霧腐蝕質(zhì)量，而鹽霧試驗結(jié)果判定正是對產(chǎn)品質(zhì)量的宣判，它的判定結(jié)果是否正確合理，是正確衡量產(chǎn)品或金屬抗鹽霧腐蝕質(zhì)量的關(guān)鍵。



       3、鹽霧試驗結(jié)果的判定方法有：評級判定法、稱重判定法、腐蝕物出現(xiàn)判定法、腐蝕數(shù)據(jù)統(tǒng)計分析法。



      （1）評級判定法是把腐蝕面積與總面積之比的百分數(shù)按一定的方法劃分成幾個級別，以某一個級別作為合格判定依據(jù)，它適合平板樣品進行評價；



      （2）稱重判定法是通過對腐蝕試驗前后樣品的重量進行稱重的方法，計算出受腐蝕損失的重量來對樣品耐腐蝕質(zhì)量進行評判， 它特別適用于對某種金屬耐腐蝕質(zhì)量進行考核；



      （3）腐蝕物出現(xiàn)判定法是一種定性的判定法，它以鹽霧腐蝕試驗后，產(chǎn)品是否產(chǎn)生腐蝕現(xiàn)象來對樣品進行判定，一般產(chǎn)品標準中大多采用此方法；腐蝕數(shù)據(jù)統(tǒng)計分析方法提供了設(shè)計腐蝕試驗、分析腐蝕數(shù)據(jù)、確定腐蝕數(shù)據(jù)的置信度的方法，它主要用于分析、統(tǒng)計腐蝕情況，而不是具體用于某一具體產(chǎn)品的質(zhì)量判定。
