參照船舶、海洋平臺等鋼結構物陰極保護縮比模型，將深中通道某管節按照1∶80的比例縮小，縮比后模型尺寸為66cm×57cm×13cm。采用Al-Zn-In-Si-Sn-Ti鋁合金犧牲陽極，尺寸為160mm×40mm× 40mm，質量約690g，其化學成分如表1所示。按照深中通道沉管隧道鋼殼犧牲陽極陰極保護設計方案進行設計，保護電流密度為0.0500A/m²(初始)、0.0275A/m²(平均)、0.0200A/m²(末期)，設計保護周期100a，陽極利用系數為0.9。經計算，需配置8支犧牲陽極方可滿足沉管隧道鋼殼結構在100a設計壽周期內的陰極保護電流需求。參照T/CSCP0007-2022《沉管隧道鋼殼外表面防腐蝕技術規范》標準，配制試驗環境為“回填石+40Ω·cm淡海水”的混合介質。

表1 鋁合金犧牲陽極的化學成分

8支犧牲陽極分別布置于模型的頂面和側面，如圖1所示。陽極兩端接電纜，可用于連接恒流電源加速電解或連接模型進行陰極保護測試，模型正對陽極的位置焊接接線柱用于陽極保護效果測試。

如圖2所示，在沉管隧道鋼殼模型的頂部、側面和底部分別固定4支、2支、4支Ag/AgCl/海水參比電極，用于測試模型不同位置的電位，頂部和底部的4支參比電極分別位于鋼殼長度的1/2、1/4處及兩側邊緣位置，側面的參比電極位于鋼殼的中心位置。

將模型和犧牲陽極按圖1所示的位置放置于3.2m×4.9m×2.0m的水池中，為模擬沉管隧道鋼殼服役的“回填石+海淡水”環境，在縮比模型下方鋪設一層厚10cm的礫石，礫石直徑為8~12mm。犧牲陽極附近放置8cm×4cm鈦板作為輔助陰極，用礫石埋覆縮比模型、犧牲陽極和鈦板，模型上方礫石厚度約30cm，水池中灌注海淡水(由青島海域天然海水和自來水配制而成)，電阻率與沉管隧道鋼殼服役的珠江口平均電阻率一致，為40Ω·cm，水池水位需高于礫石層表面至少10cm。

1. 2. 1  加速電解方法

采用恒流電源強制電解方法加速犧牲陽極溶解，研究不同服役時間下犧牲陽極的電化學性能及陰極保護效果。如圖3所示，犧牲陽極接恒流源正極，模型和可調電阻串聯，之后和鈦板并聯，接電源負極。

在加速電解試驗階段，通過恒流電源向犧牲陽極施加5mA/cm²的電流密度，并調節可調電阻使通過鋼殼縮比模型的陰極保護電流穩定在0.092A(對應平均保護電流密度50mA/m²) 。根據T/CSCP0007-2022規范，該電流參數可確保鋼殼達到有效保護狀態，同時避免因陰極電流過大引發鋼殼表面劇烈的析氫反應。

1. 2. 2   陰極保護效果測試

本研究參照T/CSCP 0007-2022標準進行設計，陽極利用系數為90%。根據規范要求，運行初期鋼殼陰極保護電流密度為60~90mA/m²，平均保護電流密度維持40~50mA/m²。涂層破損率與時間的關系參照交通部標準JTS153-3-2007《海港工程鋼結構防腐蝕技術規范》計算，得出不同服役年限下犧牲陽極的累計消耗率分別為：20a(11%)、 40a(33%)、60a(52%)、80a(69%) 、100a(86%)。試驗過程中，當通過強制電解使?fàn)奚枠O達到上述各階段消耗率時，立即斷開恒流電源，使陽極-鋼殼系統恢復至自放電狀態，隨后分別測量每塊犧牲陽極的實際發生電流和沉管鋼殼表面各關鍵監測點的保護電位分布。

1. 2. 3  介質電阻率測試

介質電阻率是影響犧牲陽極陰極保護效果的關鍵參數。研究表明，“回填石+海淡水”非勻質介質的混合電阻率顯著大于海淡水介質的電阻率。電阻率測試采用定制亞克力塑料槽體裝置(內腔尺寸：3.7cm×7.7cm×18.0cm，電極間距18cm，詳見圖4)，測試時施加10mA恒定電流，每10min記錄一次測量的電極兩端電壓，取3次測量值的平均值作為最終數據。基于式(1)計算“回填石-海淡水”混合介質的體積電阻，再通過式(2)換算得到實際電阻率。

當加速電解至陽極消耗率分別為11%，33%，52%，69%，86%時，從陽極周圍取出填充有腐蝕產物的回填石裝入電阻率測試箱中，加入電阻率為40Ω·cm的海淡水，水線與回填石頂部齊平，測試不同服役階段犧牲陽極周圍的實際電阻率。

圖5是鋼殼縮比模型在入水初期(初始狀態) 的陰極保護電位分布。可以看到:模型各測量點的保護電位均低于-1.0V(相對于Ag/AgCl/海水電極，下同)，鋼殼達到有效保護狀態；各測試點間的電位差均小于100mV，表明保護系統具有優良的電位分布均勻性。未布置陽極的鋼殼縮比模型底面(對應1~4號參比電極) 的保護電位相對較正(-1.05~-1.0V)；布置陽極的鋼殼縮比模型側面(對應5號、6號參比電極) 和頂面(對應7~10號參比電極) 的保護電位更負(-1.1~-1.05V) ，接近犧牲陽極的工作電位。為保證100a設計壽命要求，采用過量陽極配置策略。這種設計可提供更高的初始電流密度，使鋼殼盡快達到充分保護狀態。

采用恒流電源結合輔助陽極對犧牲陽極進行加速電解，分別模擬犧牲陽極消耗率為 11%、33%、 52%、69%和 86%(對應服役周期20a、40a、60a、 80a和100a) 時的工況，以恢復鋼殼的自放電陰極保護效果。通過測試鋼殼模型不同位置的保護電位，獲得如圖6所示的保護電位分布結果。

由圖6可見：從初始狀態到模擬服役100a(陽極消耗率86%)，鋼殼縮比模型的保護電位逐漸正移，表明犧牲陽極的陰極保護效果隨消耗率增加而減弱；在模擬服役20a(陽極消耗率11%) 時，保護電位與初始狀態相比無明顯變化，說明此時犧牲陽極仍處于過量供應狀態，陰極保護效果保持穩定；在模擬服役40a(陽極消耗率33%) 時，保護電位開始正移，但仍維持在-1.0 V以下；隨著模擬服役時間延長至100a，各測量點的保護電位不斷正移，整個保護電位在-0.950~-0.888mV，平均保護電位為-0.910V；模型底面中心位置(1號參比電極) 的保護電位最正(-0.888V)，而側面位置(5號和6號參比電極) 的保護電位最負(約為-0.95V)，各測量點的保護電位差小于80mV，表明陰極保護分布相對均勻。綜上可見，在整個模擬試驗周期內，犧牲陽極的消耗會導致保護電位正移，但保護電位始終滿足陰極保護準則(保護電位不超過-800 mV)，證明犧牲陽極在全周期內能維持有效的陰極保護效果，且保護電位分布均勻性良好。

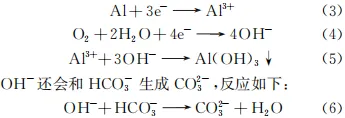

圖7是在犧牲陽極消耗率為86%時鋼殼縮比模型實物圖。可以看出，模型周圍存在大量腐蝕產 物，主要沉積于回填石的縫隙中。這是因為在犧牲陽極服役過程中，陽極溶解產生的Al³⁺與鋼殼表面吸氧腐蝕生成的OH^-發生反應，生成 Al(OH)₃沉淀。發生的反應如下：

海水中大量的Ca²⁺、Mg²⁺會進一步與OH^-和CO₃^2-反應，生成CaCO₃和Mg(OH)₂。回填石的存在顯著降低了陽極區海水的交換速度，導致腐蝕產物難以擴散遷移，沉積的腐蝕產物會進一步堵塞回填石縫隙，這一過程會降低犧牲陽極對沉管隧道鋼殼的保護效果。

介質電阻率是影響犧牲陽極陰極保護效果的重要因素之一。為驗證腐蝕產物堆積對介質電阻率的影響，測試了不同服役階段犧牲陽極周圍“回填石+海淡水”介質環境的實際電阻率，結果如圖8所示。

可以看出，采用四電極法實測的初始狀態(0%消耗率)下介質電阻率約為66Ω·cm，隨著犧牲陽極服役時間的增加，介質電阻率逐漸升高。在模擬服役100a(86%消耗率) 后，混合介質的電阻率升高至146Ω·cm，電阻率增幅達1.2倍。這是因為腐蝕產物在回填石孔隙中持續堆積，離子遷移通道受阻和導電性能下降。混合介質電阻率升高直接導致犧牲陽極的發生電流下降，從而降低犧牲陽極保護效果。該研究結果提示，在沉管隧道等工程的陰極保護系統設計中，應充分考慮介質電阻率隨服役時間的動態變化特性。

為評價犧牲陽極在全服役周期內的電化學性能，在初始狀態和模擬服役100a后分別對陽極進行性能測試。表2是初始狀態和模擬服役100a下原位測量的犧牲陽極開路電位。可以看出，犧牲陽極的開路電位保持穩定，在全服役周期內開路電位均負于-1.05V，表明陽極性能穩定。

圖9為模擬服役100a后的犧牲陽極表面形貌變化。服役前[圖9(a)] ，犧牲陽極表面被致密的白色腐蝕產物包裹，這并未顯著影響其電位穩定性(-1.15~-1.05V)，但會阻礙Al³⁺遷移，不利于陽極的溶解。服役后[圖9(b)] 可見陽極尺寸明顯縮小，整體溶解形貌基本均勻，但存在局部腐蝕區域，這是由于回填石阻礙了溶解氧的均勻擴散和部分區域陽極反應溶解。以上結果表明，該犧牲陽極表面溶解基本均勻，在長期服役中能保持穩定的電化學性能。

為評價犧牲陽極的保護效果，測試了初始狀態和模擬服役100a下犧牲陽極的發生電流，結果如表3所示。可以看出，初始狀態下犧牲陽極輸出的保護電流較大，達到40mA左右；模擬服役100a后，陽極輸出的保護電流在11mA左右，下降了約75%。電流下降主要有兩個原因：一是隨著犧牲陽極消耗率的不斷增加，陽極尺寸在縮小；二是腐蝕產物沉積在犧牲陽極和鋼殼縮比模型周圍，降低了離子遷移速率，不利于陽極的溶解。

3   結  論

作者：

王輝，許實，羅維華，王海濤，王廷勇，趙永韜

作者單位：

青島雙瑞海洋環境工程股份有限公司

來源：《腐蝕與防護》2025年6期
