金屬材料在高壓氣體環境（如氫能、天然氣儲運）中的力學性能劣化是工程安全的關鍵挑戰。傳統測試方法多采用實心試樣在高壓容器中進行，存在成本高、效率低、數據分散性大等問題。2024年發布的ISO 7039-2024《金屬材料 拉伸試驗 空心試樣內材料對高壓氣體作用敏感性的評估方法》提出空心試樣（Hollow Specimen）內充高壓氣體的測試方案，通過直接模擬材料在高壓氣體環境下的受力狀態，為金屬材料的早期篩選和安全性評估提供了高效、精準的技術手段。

一、標準核心范圍與應用價值

1.1 適用場景與目的

本標準規定了金屬材料在空心試樣內高壓氣體作用下的拉伸試驗方法，核心目的是評估材料對高壓氣體（如氫氣、腐蝕性氣體）的敏感性。其結果可作為材料篩選的依據（非設計直接使用），尤其適用于：

·高壓管道、容器用金屬材料；

·氫能、天然氣等能源領域的材料耐氣體環境性能評估；

·金屬材料在多介質（氣體、液體）環境下的力學行為研究。

1.2 與傳統方法的差異

傳統方法（如ASTM G142或ISO 11114-4）采用實心試樣在高壓容器中測試，需大型承壓設備；而本標準通過空心試樣內直接充壓，無需外部高壓容器，簡化了設備、降低了成本，并能更真實反映材料內壁與氣體的接觸狀態。

（自20世紀50年代以來，空心試樣已被用于評估氫氣的影響，但由于試樣多為薄壁或管狀結構，其變形行為與實心試樣存在差異，導致斷后伸長率、截面積收縮率的準確性難以實現。自2005年起，采用氫氣填充的空心試樣作為評估金屬材料暴露于氣態氫環境時的拉伸性能變化已經被廣泛應用。）

二、關鍵術語與定義

理解標準的核心前提是明確專用術語：

三、核心技術要求詳解

3.1 試樣設計：空心結構的關鍵參數

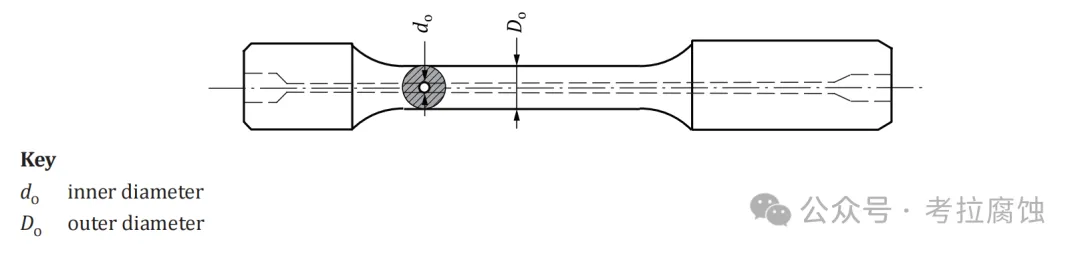

3.1.1 形狀與尺寸（6.2節）

·外徑（Do）：3~12 mm（平行段）；

·內徑：1~4 mm，推薦do/Do≤0.33（避免環向應力過大，參考ASME B31.8）；

·標距：按ISO 6892-1，采用環形橫截面計算原始標距。

3.1.2 內表面質量（6.3節）

·粗糙度：推薦Ra≤0.25 μm，需去除鉆孔/電火花加工產生的熱影響層；

·清潔度：用溶劑清洗去除油污，避免殘留雜質影響氣體與材料的相互作用。

3.1.3 試樣數量（6.4節）

·每種氣體環境下至少測試2個試樣，結果取平均值用于計算相對性能參數。

3.2 試驗設備：集成拉伸與氣體控制的系統

3.2.1 核心組成（9.1節）

·拉伸機：符合ISO 6892-1，需保證試樣軸線與拉力同軸；

·氣體供應單元：精確控制空心試樣內的氣體壓力（含調壓閥、安全閥）；

·溫度控制單元：實現-196℃~高溫環境（參考ISO 6892-2/-3）。

3.2.2 安全性要求

·高壓氣體系統需符合相關安全規范，測試時關閉氣源閥門（圖2中閥門A），避免氣體泄漏。

3.3 試驗條件：嚴格控制的環境參數

3.3.1 氣體介質（10.1節）

·試驗氣體：如氫氣（純度控制、雜質控制）、腐蝕性氣體；

·惰性氣體：氬氣/氮?dú)猓瑝毫εc試驗氣體一致（或空氣，需驗證壓力無影響）；

·置換要求：至少3次惰性氣體 purge + 3次試驗氣體 purge，確保氣體純度。

3.3.2 壓力與溫度（10.2~10.3節）

·壓力：試驗前穩定10 min（高壓≥20 MPa時±1 MPa，低壓<20 MPa時±5%）；

·溫度：室溫（ISO 6892-1）或特定溫區（需報告保溫時間）。

3.3.3 應變速率（10.4節）

·最大速率：平行段應變速率≤0.00005 s?¹，推薦更慢速率以凸顯氣體對材料的損傷效應。

3.4 試驗結果評估：從絕對性能到相對敏感性

3.4.1 傳統力學性能（11.1節）

·測定屈服強度（ReH/ReL）、抗拉強度（Rm）、斷后伸長率（Ah）、斷面收縮率（Zh）等，方法同ISO 6892-1。

3.4.2 核心評估指標：相對性能參數（11.3~11.6節）

通過對比試驗氣體（H?）與惰性氣體（Ar）環境下的性能，計算：

·Ah(rel) = Ah(H?) / Ah(Ar)

·Zh(rel) = Zh(H?) / Zh(Ar)

·Rp0.2h(rel) = Rp0.2(H?) / Rp0.2(Ar)

·Rmh(rel) = Rm(H?) / Rm(Ar)

判斷依據：相對值越接近1，材料對高壓氣體的敏感性越低；顯著小于1時，表明材料易受氣體環境劣化（如氫脆）。

四、試驗報告：數據可追溯性要求

報告需包含以下關鍵信息（12節）：

·試樣信息：內外徑測量方法（如測針/標稱值）、內表面粗糙度、加工工藝；

·氣體參數：純度、壓力穩定時間、purge次數；

·結果數據：原始性能（Rm、Ah等）及相對參數（Ah(rel)等，保留2位小數）；

·異常現象：如提前漏氣、斷裂位置偏離標距等。

五、標準意義與應用前景

ISO 7039-2024通過空心試樣內高壓氣體直接作用的創新設計，為金屬材料在極端氣體環境下的快速篩選提供了標準化方法。其優勢在于：

1.高效低成本：無需大型高壓容器，適合批量篩選；

2.精準模擬：內壁與氣體直接接觸，更貼近管道/容器的實際服役狀態；

3.廣泛適用性：可擴展至氫氣、CO?等多種高壓氣體環境。

該標準尤其為氫能基礎設施（儲氫罐、氫氣管網）的材料選型提供了關鍵技術支撐，是金屬材料環境敏感性評估領域的重要進展。
