<i id="p68vv"><noscript id="p68vv"></noscript></i>
    <track id="p68vv"></track>

      <video id="p68vv"></video>
    <track id="p68vv"></track>
    <u id="p68vv"><bdo id="p68vv"></bdo></u>

  1. <wbr id="p68vv"><ins id="p68vv"><progress id="p68vv"></progress></ins></wbr>
    <code id="p68vv"></code>
      <output id="p68vv"><optgroup id="p68vv"></optgroup></output>
  2. 奧氏體晶粒度的測定方法
    2025-07-10 11:08:42 作者:本網發布 來源:材子筆記 分享至:

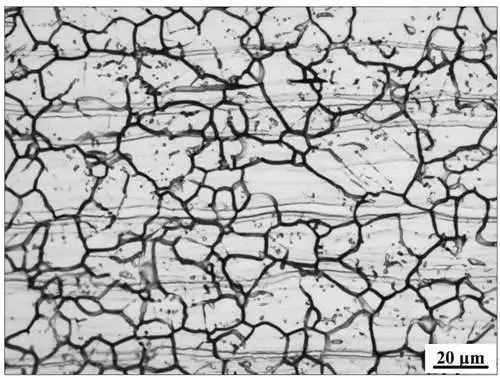

      奧氏體是鋼材在高溫時的一種組織,冷卻到室溫后,奧氏體組織發生了轉變,如何在室溫下條件下,對原奧氏體的晶粒度進行測定?在國家檢測標準GB 6394—2017《金屬平均晶粒度測定方法》規定可使用滲碳法、氧化法、網狀鐵素體法、網狀珠光體(屈氏體)法、網狀滲碳體法以及晶粒邊界腐蝕法等。今天我們就奧氏體晶粒度的這些測定方法詳細的為大家介紹一下。

    01


    奧氏體晶粒度測定方法——滲碳法

         滲碳法適用于測定滲碳鋼的奧氏體晶粒度。具體步驟是,首先將試樣裝入盛有滲碳劑的容器中,送入爐中加熱到930±10℃,并保溫6h,使試樣上有1mm以上的滲碳層,并使其表層具有過共析成分。然后進行緩冷,緩冷到足以在滲碳層的過共析區的奧氏體晶界上析出滲碳體網。試樣冷卻后經磨制和腐蝕,顯示出過共析區奧氏體晶粒形貌。供進行晶粒度檢驗的試樣,通常從3%~4%硝酸酒精溶液、5%苦味酸酒精溶液、沸騰的堿性苦味酸鈉溶液(2g苦味酸、25g氫氧化鈉、100mL水)這三種腐蝕劑中選用一種進行浸蝕。


    02


    奧氏體晶粒度測定方法——氧化法

          氧化法是利用氧原子在高溫下向晶內擴散而晶界優先氧化的特點來顯示奧氏體晶粒大小。氧化法又分氣氛氧化法和溶鹽氧化浸蝕法。一般采用氣氛氧化法。試樣經拋光后,將拋光面朝上置于空氣加熱爐中加熱,保溫1h,然后水冷。根據氧化情況,可將試樣適當傾斜10°~15°進行研磨和拋光,使試樣檢驗面部分區域保留氧化層,直接在顯微鏡下測定奧氏體晶粒度。為了顯示清晰,可用15%鹽酸酒精溶液進行浸蝕。此外,也可將拋光的試樣在真空中加熱并保溫,然后置于空氣中冷卻或緩冷,使晶界氧化,同樣進行上述處理后測定奧氏體晶粒大小,這種方法稱為真空法。



    03


    奧氏體晶粒度測定方法——網狀鐵素體法

         網狀鐵素體法適用于碳質量分數為0.25%~0.60%的碳素鋼和碳質量分數為0.25%~0.50%的合金鋼。若無特殊規定,加熱溫度的選擇同氧化法,至少保溫30min,然后空冷或水冷。經磨制和浸蝕,便顯示出沿原奧氏體晶界分布的鐵素體網。對于碳質量分數較高的碳素鋼試樣和碳質量分數超過0.40%的合金鋼試樣,需要調整冷卻方式,以便在奧氏體晶界上析出清晰的鐵素體網。此時建議將試樣在淬火溫度下保持至少30min,后使溫度降至730±10℃停留10min,隨后淬油或淬水。試樣再經磨制和浸蝕,便可顯示出沿原奧氏體晶界分布的鐵素體網。通常,可用下列腐蝕劑之一種進行浸蝕:3%~4%硝酸酒精溶液和5%苦味酸酒精溶液。


    04


    奧氏體晶粒度測定方法——網狀滲碳體法

         適用過共析鋼(碳質量分數一般高于1.0%)。如果無特殊規定,試樣均在820±10℃加熱,并至少保溫30min,然后隨爐緩慢冷卻到低于下限臨界溫度,以便在奧氏體晶界上析出滲碳體網。試樣經磨制和浸蝕后,便顯示出沿晶界析出滲碳體網的原奧氏體晶粒形貌。此時,同樣可用上述浸蝕劑之一種進行浸蝕。


    05


    奧氏體晶粒度測定方法——網狀珠光體(屈氏體)法

          對于使用其它方法不易顯示的共析鋼,可選用適當尺寸的棒狀試樣進行局部淬火,即將加熱后的試樣一端淬入冷水中冷卻,另一端暴露于空氣中,因此,這就存在著一個不完全淬硬的小區域。在此區域內原奧氏體晶界將有少量細珠光體(團狀屈氏體)呈網絡顯示出原奧氏體晶粒形貌。這一方法可用于比共析成分稍高或稍低的某些鋼種。浸蝕試樣的腐蝕劑與上述相同。


    06


    奧氏體晶粒度測定方法——晶粒邊界腐蝕法

          對于直接淬火硬化鋼,可采用此法顯示原奧氏體晶粒。如果無特殊規定,其加熱溫度和保溫時間同氧化法。加熱保溫后,以能夠產生完全淬硬的冷卻速度進行淬火,獲得馬氏體組織。試樣經磨制和浸蝕后,便可顯示出完全淬硬為馬氏體的原奧氏體晶粒形貌。為了清晰顯示晶粒邊界,浸蝕前可將試樣在550±10℃下回火1h。常用的浸蝕劑是飽和苦味酸水溶液加少量環氧乙烷聚合物。

    免責聲明:本網站所轉載的文字、圖片與視頻資料版權歸原創作者所有,如果涉及侵權,請第一時間聯系本網刪除。

      標簽:
    相關文章
    無相關信息
    日韩人妻精品久久九九_人人澡人人澡一区二区三区_久久久久久天堂精品无码_亚洲自偷自拍另类第5页

    <i id="p68vv"><noscript id="p68vv"></noscript></i>
      <track id="p68vv"></track>

        <video id="p68vv"></video>
      <track id="p68vv"></track>
      <u id="p68vv"><bdo id="p68vv"></bdo></u>

    1. <wbr id="p68vv"><ins id="p68vv"><progress id="p68vv"></progress></ins></wbr>
      <code id="p68vv"></code>
        <output id="p68vv"><optgroup id="p68vv"></optgroup></output>
    2. 亚洲国产日本一区二区 | 亚洲911精品一区 | 亚洲色国产观看在线另类 | 亚洲精品国产自在现线最新 | 永久免费视频在线播放 | 亚洲午夜精品宅男国产天堂 |
