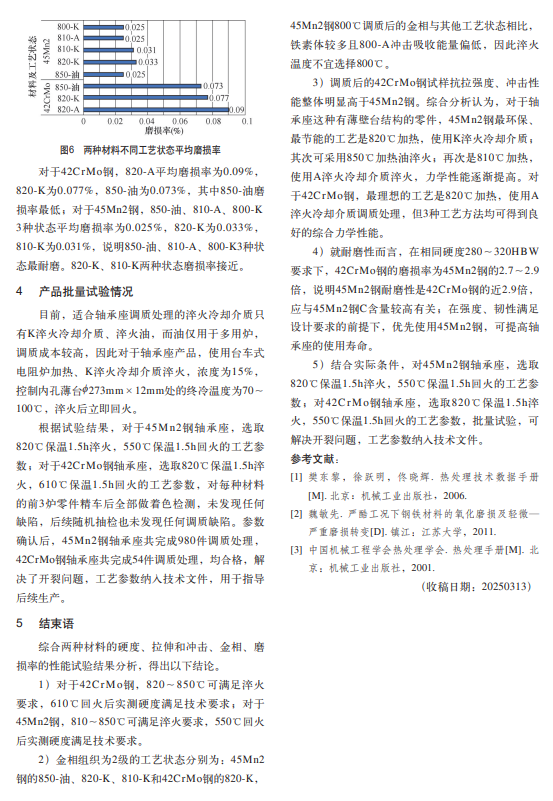

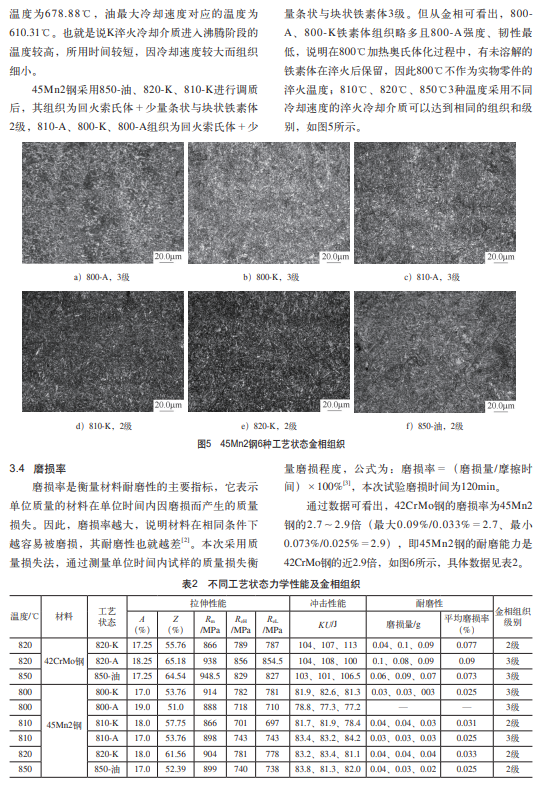

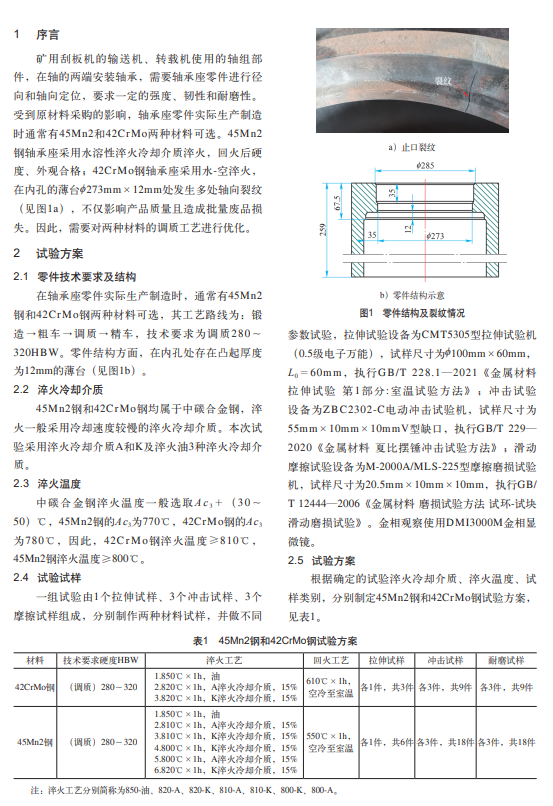

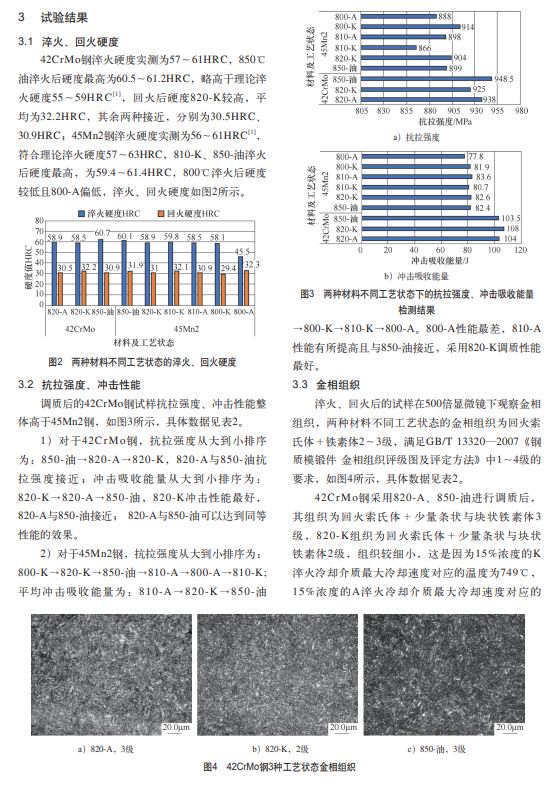

摘要：為解決礦用刮板機軸組使用的軸承座零件調質開裂問題，針對實際生產制造中可選的兩種材料，分別制定試驗方案并實施，其中42CrMo鋼采用2種溫度加熱，3種淬火冷卻介質淬火；45Mn2鋼采用4種溫度加熱，使用3種淬火冷卻介質淬火。試樣回火后，檢測不同工藝狀態下的力學性能，42CrMo鋼試樣的抗拉強度、沖擊性能整體明顯高于45Mn2鋼試樣；同等硬度范圍內，45Mn2鋼的耐磨性是42CrMo鋼的近2.9倍；兩種材料的金相組織為回火索氏體＋鐵素體2～3級。得出45Mn2鋼最環保、最節能的工藝是820℃加熱，使用K淬火冷卻介質調質處理，42CrMo鋼最理想的工藝是820℃加熱，使用A淬火冷卻介質調質處理。經批量生產驗證，解決了軸承座的開裂問題，提高了產品性能。
