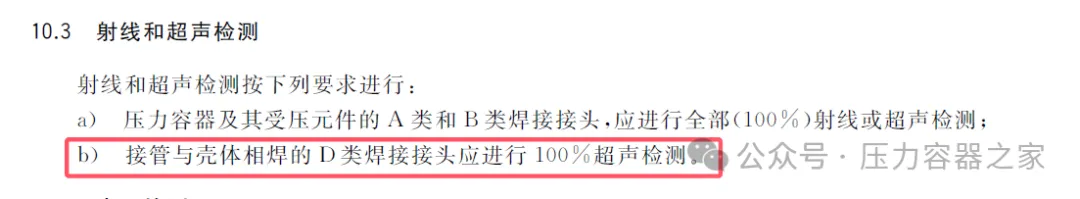

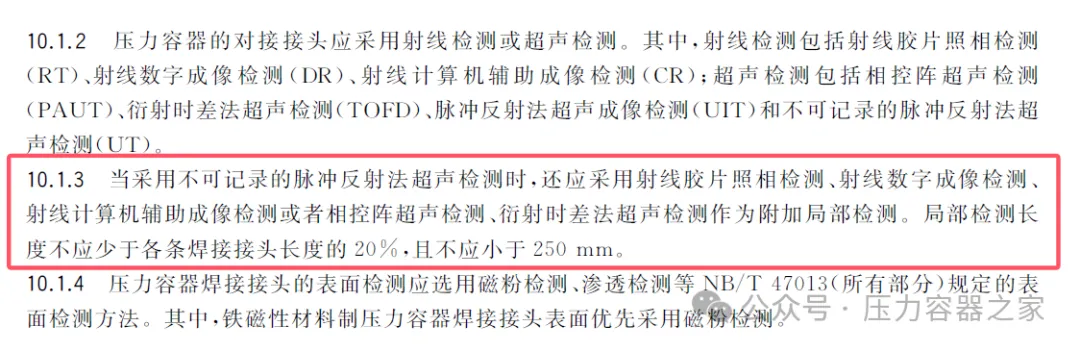

如上圖所示，接管與殼體D類焊縫需要進行100%超聲檢測，但是根據10.1.3條規定，當采用不可記錄的脈沖反射法超聲檢測時還需附加可記錄的檢測，如下圖：

問題：目前無論不可記錄的UT還是可記錄的相控陣法，都有接管大小的限制，對于小接管（注）的D類焊縫如何進行檢測？射線？采用嵌入式接管避免D類焊縫？歡迎大家留言討論。

注：10.1.3條是否適用角接接頭目前每人理解不同（如果按照《容規》那僅適用于對接接頭）

假設，如果10.1.3條不適用角接接頭，那么不可記錄UT也只能適用D0大于等等于80mm.如果10.1.3條適用角接接頭，那么采用附加的相控陣也只能適用于接管內徑大于等于100mm或200mm。

一.不可記錄的UT適用范圍如下：

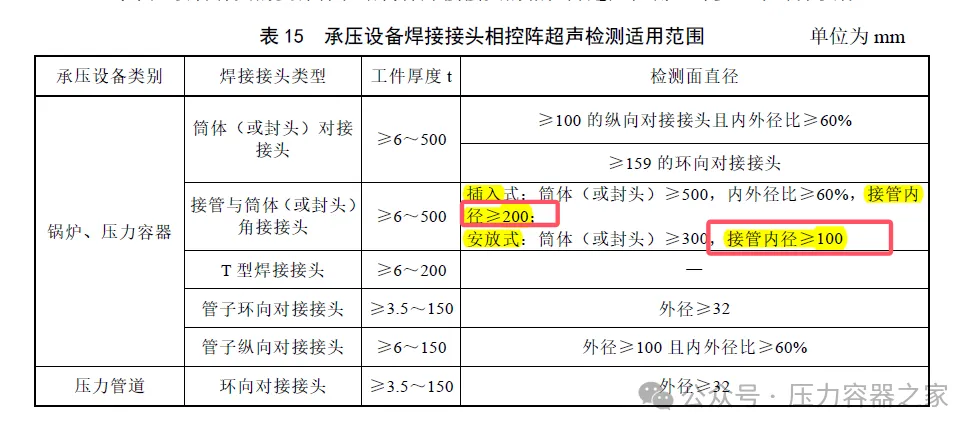

二、相控陣適用范圍：

三、衍射時差法（TOFD）不適用角接接頭；

四、脈沖反射超聲成像檢測（UIT）NB/T47013.3附錄U不適用角接頭。
