第一作者：毛曉敏

通信作者：劉濤教授

作者單位：上海海事大學(xué)

DOI：10.16490/j.cnki.issn.1001-3660.2025.04.005

船用合金鋼在海水中的腐蝕問題不可避免，而極地海洋具有常年酷寒冰凍、光照輻射大、海冰層海水鹽度高、微生物生理性質(zhì)特異化等極端環(huán)境特點，會對極地船舶等服役設(shè)備在極地海水中的腐蝕造成未知的影響，其中微生物腐蝕（Microbiologically Influenced Corrosion，MIC）約占其中的20%。微生物腐蝕因其危害日益嚴(yán)重且作用機制復(fù)雜一直是腐蝕防護(hù)領(lǐng)域的研究重點。在服役過程中，船舶與其他海洋工程設(shè)施如海洋石油鉆井平臺和跨海大橋等都會遭受微生物的腐蝕侵害，會大大降低設(shè)備的服役性能，減少服役時間。面對極地地區(qū)嚴(yán)苛的生存條件，極地微生物也進(jìn)化出了一套獨特的生存機制，使其能夠在極地極端環(huán)境下正常進(jìn)行生長代謝遺傳等生命活動。包括分泌在低溫下也有高催化效率的低溫酶、更復(fù)雜多樣的胞外多糖（EPS）、冰結(jié)構(gòu)蛋白、色素和抗菌物質(zhì)等。大量具有特殊性質(zhì)的胞外分泌物包裹著極地菌細(xì)胞分布在海冰和海水的交界處，會促進(jìn)其附著于材料表面形成生物膜，從而對極地服役材料造成未知的腐蝕風(fēng)險。因此要盡快開展極地微生物對船舶材料腐蝕行為和機理的研究。

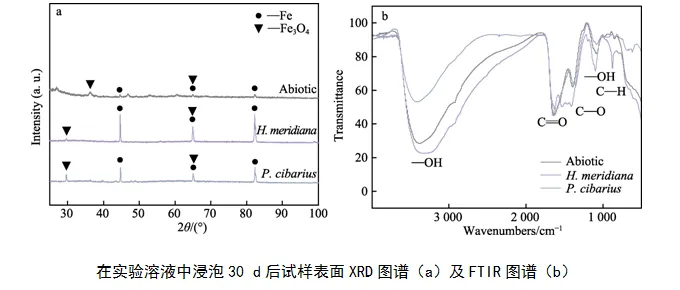

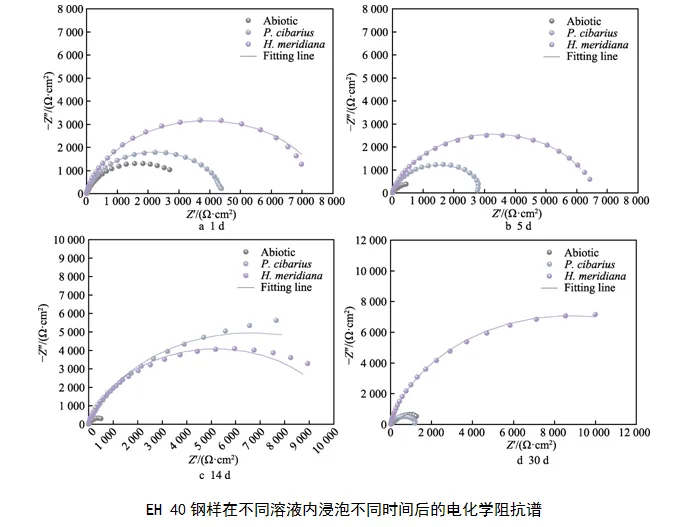

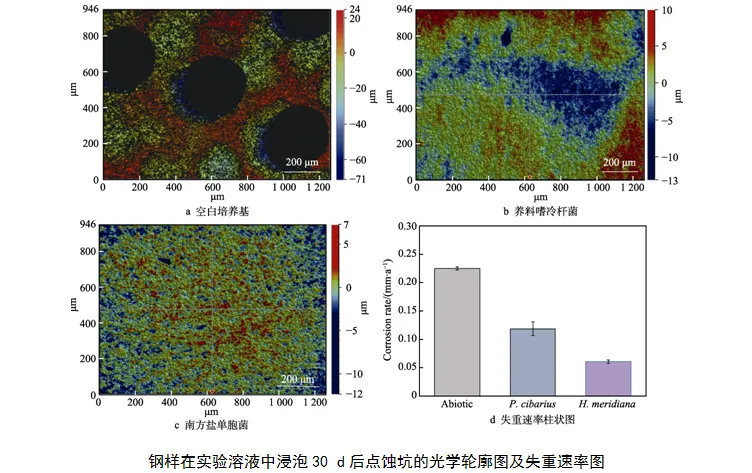

為了研究極地低溫菌及其代謝產(chǎn)物形成的生物膜對金屬材料腐蝕行為的影響，選擇了EH 40極地船舶用鋼為實驗金屬材料，養(yǎng)料嗜冷桿菌Psychrobactercibarius（分離自E12°，S54°，2009）和南方鹽單胞菌Halomonas meridiana（分離自E70.5°，S67.2°，2009）為實驗菌種，研究了兩株極地低溫菌在4 ℃條件下對EH 40船用鋼腐蝕行為的影響，初步分析了極地微生物的腐蝕機制，為船舶服役材料在極地環(huán)境中的評價提供理論支持。

毛曉敏, 郭娜, 孫振美, 等. 極地低溫微生物對船用 EH 40 鋼的腐蝕行為研究[J]. 表面技術(shù), 2025, 54(4): 70-81.
