鋁合金在現代工業中因其優異的輕質高強特性被廣泛應用，而熱處理工藝則是決定其最終性能的關鍵步驟。通過合理的熱處理，不僅能顯著提高鋁合金的力學性能，還可改善其耐腐蝕性和工藝穩定性。本篇文案將深入探討鋁合金熱處理的基本原理、常見工藝方法以及對熱處理缺陷的影響，幫助讀者更好地理解和應用這一技術。

1鋁合金概述

鋁合金是一類以鋁為主要成分并加入其他合金元素（如銅、鎂、錳、硅、鋅等）形成的材料，以其獨特的輕質高強特性和出色的耐腐蝕性能在各個工業領域中得到了廣泛應用。鋁合金根據其合金化程度和用途可分為變形鋁合金和鑄造鋁合金兩大類。變形鋁合金用于生產各種產品形狀，通過軋制、擠壓、鍛造等方式加工，并通過熱處理工藝來優化其力學性能和物理性能。鑄造鋁合金則用于生產復雜的零部件形狀，主要用于汽車和航空航天領域的精密部件。

近年來，鋁合金在工業中的應用不斷擴展，從傳統的航空航天和汽車制造逐漸滲透到電動汽車、可再生能源設備（如風力渦輪機和太陽能板結構）、高鐵列車和消費電子產品等多個領域。這一趨勢得益于鋁合金材料在強度與重量比上的突出表現，使其成為實現輕量化設計的理想選擇，從而提高燃油或能源效率，減少碳排放。現代鋁合金的研發更加注重材料性能的多功能化，通過添加稀土元素或采用納米技術進一步提高其抗疲勞性、耐高溫性和電化學穩定性。此外，為了滿足高科技行業的嚴苛要求，先進的加工與熱處理技術（如快速固溶處理、精密時效處理等）被用于最大限度地優化合金的微觀組織結構，提升其綜合性能。

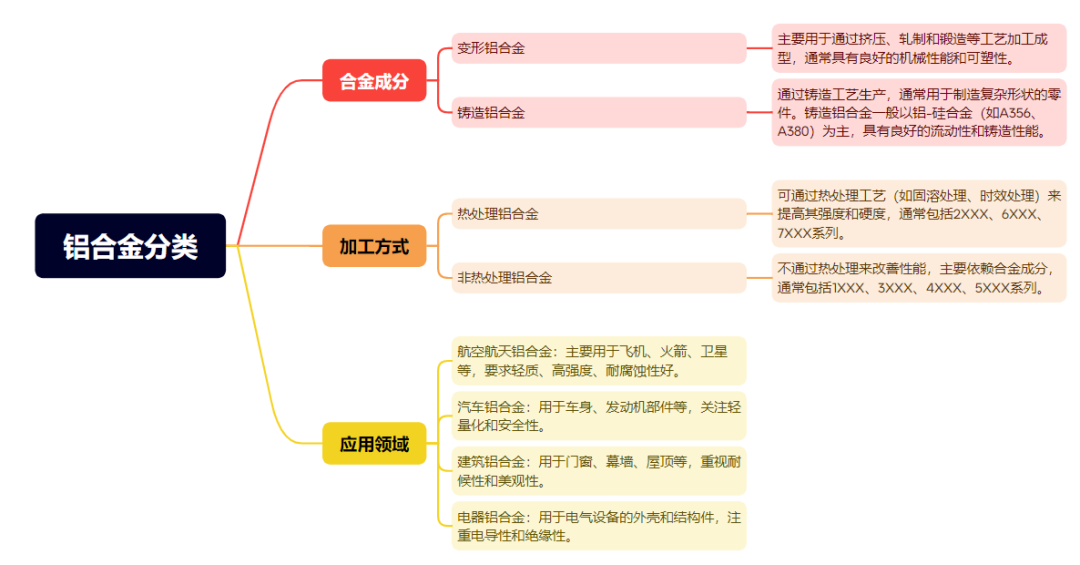

鋁合金的分類

1、根據合金成分

分類變形鋁合金：主要用于通過擠壓、軋制和鍛造等工藝加工成型，通常具有良好的機械性能和可塑性。變形鋁合金又可分為：

鋁-銅合金（2XXX系列）：以銅為主要合金元素，具有較高的強度，但耐腐蝕性較差，常用于航空航天結構件。

鋁-鎂合金（5XXX系列）：以鎂為主要合金元素，具有良好的耐腐蝕性和焊接性，廣泛應用于船舶、汽車等領域。

鋁-錳合金（3XXX系列）：以錳為主要合金元素，具有良好的成形性和耐腐蝕性，適合用于建筑和包裝。

鋁-硅合金（4XXX系列）：以硅為主要合金元素，常用于焊接材料和耐高溫部件。

鋁-鋅合金（7XXX系列）：以鋅為主要合金元素，強度高，但耐腐蝕性較差，主要用于航空和軍用領域。鑄造鋁合金：通過鑄造工藝生產，通常用于制造復雜形狀的零件。鑄造鋁合金一般以鋁-硅合金（如A356、A380）為主，具有良好的流動性和鑄造性能。

2. 根據加工方式分類

熱處理鋁合金：可通過熱處理工藝（如固溶處理、時效處理）來提高其強度和硬度，通常包括2XXX、6XXX、7XXX系列。

非熱處理鋁合金：不通過熱處理來改善性能，主要依賴合金成分，通常包括1XXX、3XXX、4XXX、5XXX系列。

3. 根據應用領域分類

航空航天鋁合金：主要用于飛機、火箭、衛星等，要求輕質、高強度、耐腐蝕性好。汽車鋁合金：用于車身、發動機部件等，關注輕量化和安全性。建筑鋁合金：用于門窗、幕墻、屋頂等，重視耐候性和美觀性。電器鋁合金：用于電氣設備的外殼和結構件，注重電導性和絕緣性。

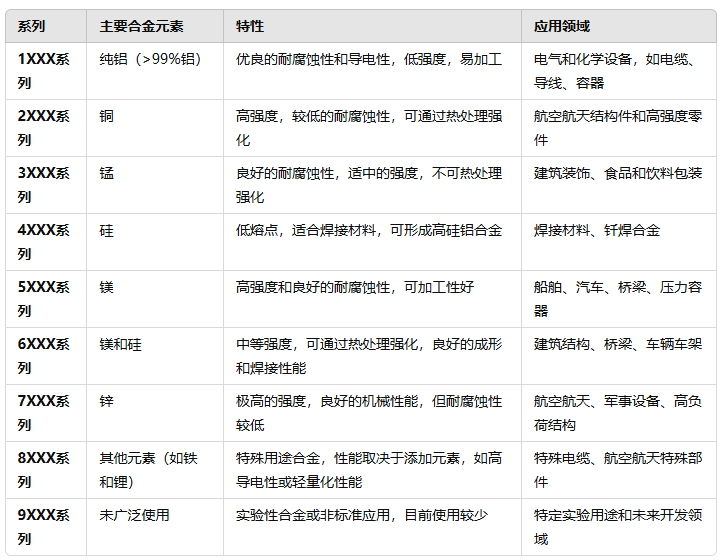

補充：不同系列鋁合金特性。

2鋁合金的熱處理

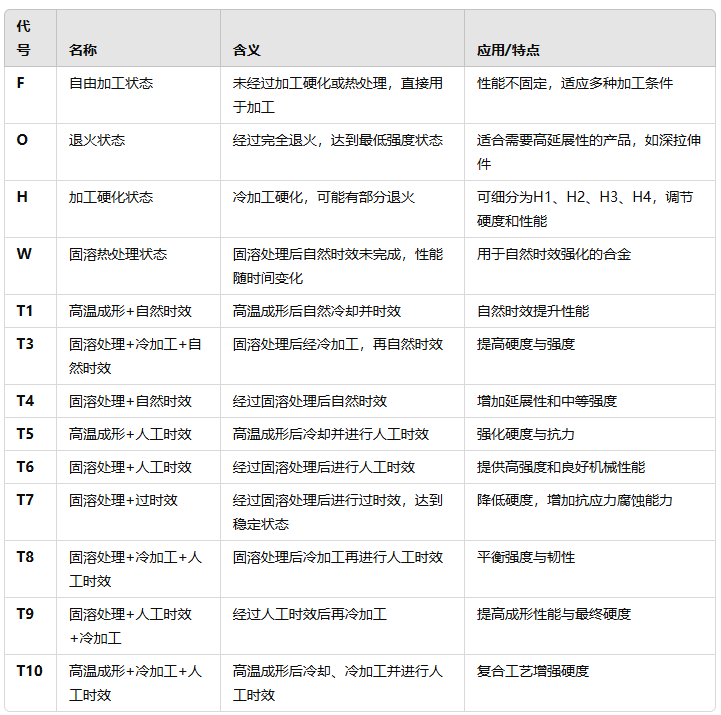

鋁合金的熱處理代號

鋁合金的熱處理工藝

鋁合金的熱處理工藝主要包括以下幾種：

退火（Annealing）：

目的：降低硬度、消除內應力、提高塑性和加工性能。

過程：將鋁合金加熱到特定溫度（通常在300°C至500°C之間），保持一定時間后緩慢冷卻。應用：適用于改善鋁合金的成形性和加工性能。

固溶處理（Solution Heat Treatment）：

目的：將合金元素均勻地溶解在鋁基體中，為時效處理做好準備。

過程：將鋁合金加熱到較高的固溶溫度（約450°C至550°C），保持一段時間，然后迅速冷卻（如水冷）。

效果：提高材料的塑性和延展性。

時效處理（Aging Treatment）：

分為：自然時效和人工時效。

目的：促使合金元素在鋁基體中析出強化相，提高材料的強度和硬度。

自然時效：在室溫下進行，時間較長。

人工時效：在中等溫度下加熱（約100°C至200°C），保溫數小時至幾十小時。

效果：顯著提升鋁合金的機械性能。

淬火（Quenching）：

目的：快速冷卻以保持固溶體結構并防止元素析出。

過程：在固溶處理后快速將鋁合金冷卻，一般使用水冷或油冷。

應用：保持材料的高強度和良好塑性。

正火（Normalizing）（不常用于鋁合金）：

特點：與退火類似，但冷卻速度稍快。

效果：細化晶粒，改善材料的機械性能。

回火（Tempering）：

目的：消除淬火引起的應力，提高韌性。

過程：在淬火后將鋁合金加熱至較低溫度，保持一段時間后冷卻。

效果：保持材料的硬度并提高韌性。

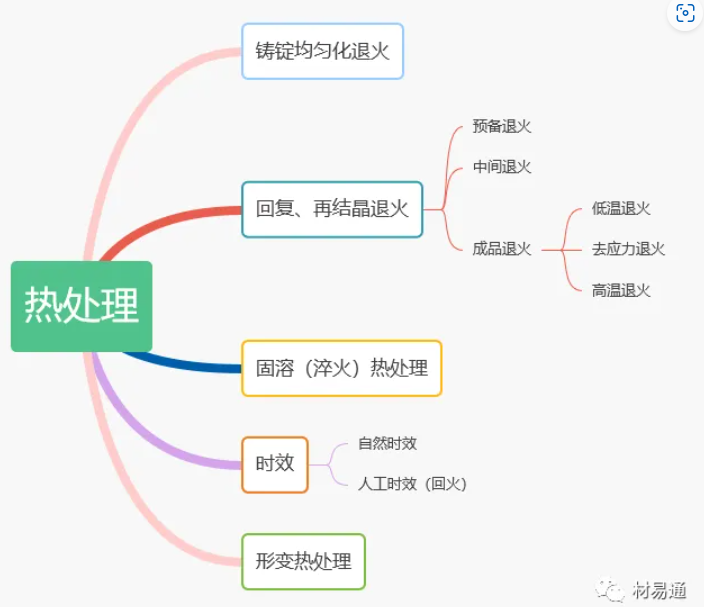

鋁合金的熱處理工藝包括退火、固溶處理、時效處理、淬火等，這些工藝可以優化材料的性能，如提高強度、硬度、韌性和耐腐蝕性等。根據具體應用需求，選擇合適的熱處理工藝至關重要。主要用到的時退火、固溶和時效熱處理。

下面就這些熱處理工藝進行詳細介紹：

回復和再結晶退火

 回復退火: 晶格畸變將恢復，各種缺陷減少、組合，合金組織與結構向平衡態轉化。回復不能完全釋放冷變形儲能。軟化，加工硬化減弱，強度下降，塑性提高，但都不明顯。

再結晶退火：再結晶從廣義上講包括回復（點缺陷，位錯重布），再結晶（形核長大），晶粒長大三個階段。主要指再結晶形核到再結晶完了。

根據加熱時冷變形金屬所發生過程的本質，這類退火可分為回復退火、消除內應力退火、再 結晶退火等；而根據退火軟化程度，則可分為完全退火和不完全退火。根據退火溫度高低，則可分為低溫退火、中溫退火和高溫退火。

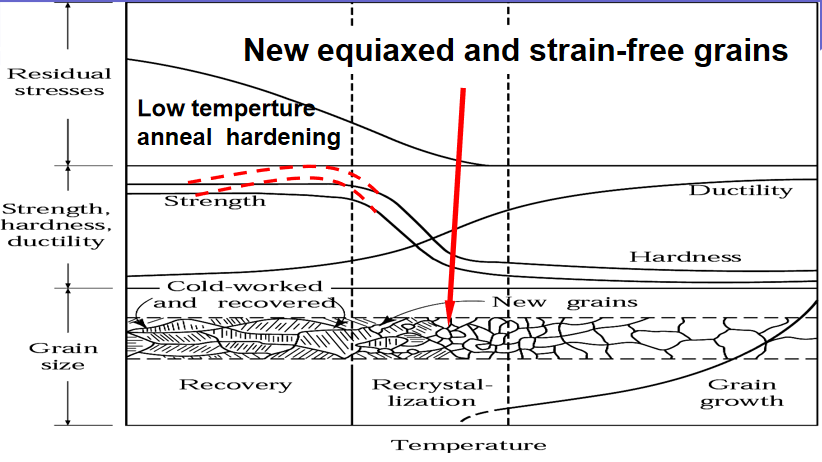

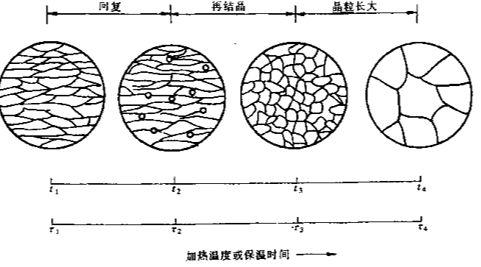

回復和再結晶的組織

均勻化退火

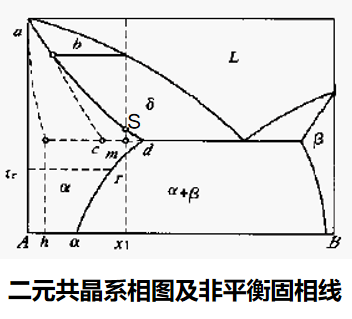

 用于消除或減少鑄態合金非平衡狀態的熱處理。其基本過程和主要目的是借助于高溫時合金內部（固溶體）原子的擴散是鑄錠晶內化學成分均勻，組織達到或接近平衡狀態，改善復相合金中第二相的形狀和分布，提高合金塑性，改善加工性能和最終使用性能

處理的對象：鑄錠或鑄件工藝：

加熱→高溫保溫→緩冷

淬火-固溶處理

 將金屬合金從固態下的高溫狀態以過冷或過飽和形式固定到室溫，或使高溫相在冷卻時轉變成另一種晶體結構的亞穩狀態。針對鋁合金等無同素異構轉變合金， “無多型性轉變的淬火”，又稱為“固溶處理”。

目的：獲取過飽和固溶體，為時效做準備。

淬火

淬火得到過飽和固溶體處于亞穩狀態，有向低能轉變的的趨勢，這種轉化是通過加熱、保溫時過飽和固溶體的分解來實現的。淬火+時效，先后工序。

淬火是時效前的工序，也可以是終態工序；時效則必須先進行淬火。

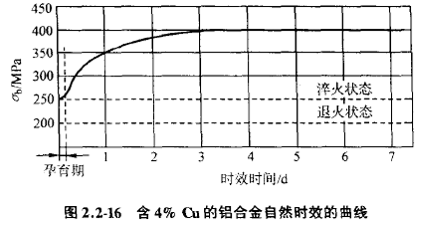

1）在室溫隨時間延長，強度升高

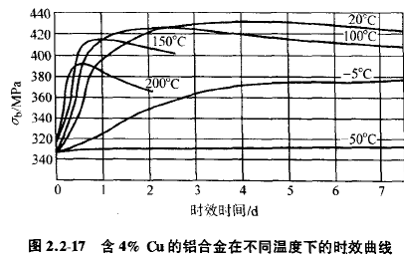

2）人工時效室溫與強度的關系

時效時的性能變化：

冷時效：較低溫度下進行的時效，其硬度一開始迅速上升，達到一定值后恒定，冷時效溫度越高，硬度上升愈快，能達到的硬度值越高，故可用提高時效溫度的辦法，縮短時效時間。冷時效主要形成G.P區

溫時效：較高的時效溫度下進行，有孕育期，然后硬度迅速上升, 達到極值后隨時間延長而下降。（過時效）溫時效溫度越高，硬度上升速度越快，但能達到的最大硬度值越低，越容易出現過時效。溫時效析出的是過渡相與平衡相。

時效時引起硬度變化的因素：

1）固溶體的貧化

2）基體的回復與再結晶

3）新相的析出

時效硬化曲線：

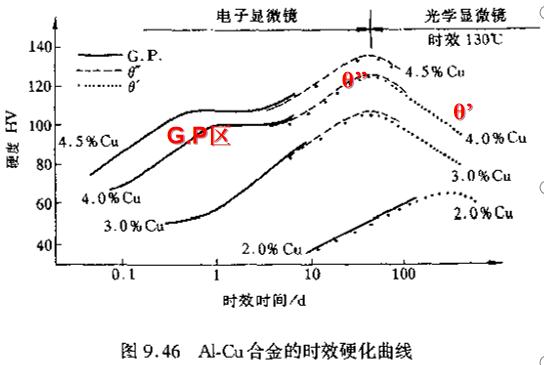

 1)  初期:形成 G.P.區與母相保持共格關系，具有內應變強化效應，再加上切過強化效應而使硬度顯著升高。隨著時效時間的延長，G.P.區數量增多，硬度升高。當 G.P.區數量達到平衡值時硬度不再增加，出現平臺。

2)  中期：析出的θ″相也與母相保持共格關系，內應變強化，位錯線可以切過θ″相，故θ″相的析出使硬度和強度進一步升高，并隨θ″相數量及尺寸的增加而增加。當θ″相粗化到位錯線能夠繞過時，隨著顆粒尺寸和顆粒間距的增大，硬度開始下降，出現過時效。

3)  后期：析出θ′相時，與母相保持半共格關系，且形成后很快粗化到位錯線可以繞過的尺寸，半共格關系很快被破壞，因此θ′相出現不久硬度即開始下降。θ相的析出只能導致硬度下降。

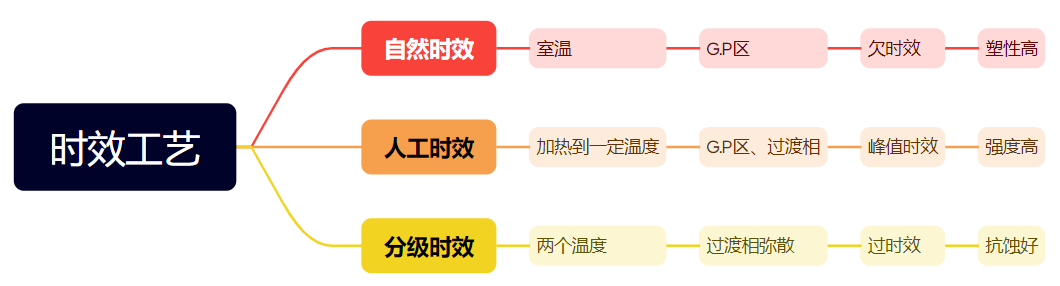

時效工藝

1）單級時效

最簡單普及的時效工藝，可以是自然時效，也可以是人工時效。大多時效到最大硬化狀態，為消除應力、穩定組織和改善抗蝕性，也過時效。

固溶處理溫度越高，固溶越快越完全，時效強化效果越明顯，但需防止過燒。

自然時效后，塑性高，屈強比低，良好的沖擊韌性和抗蝕性；人工時效則相反。

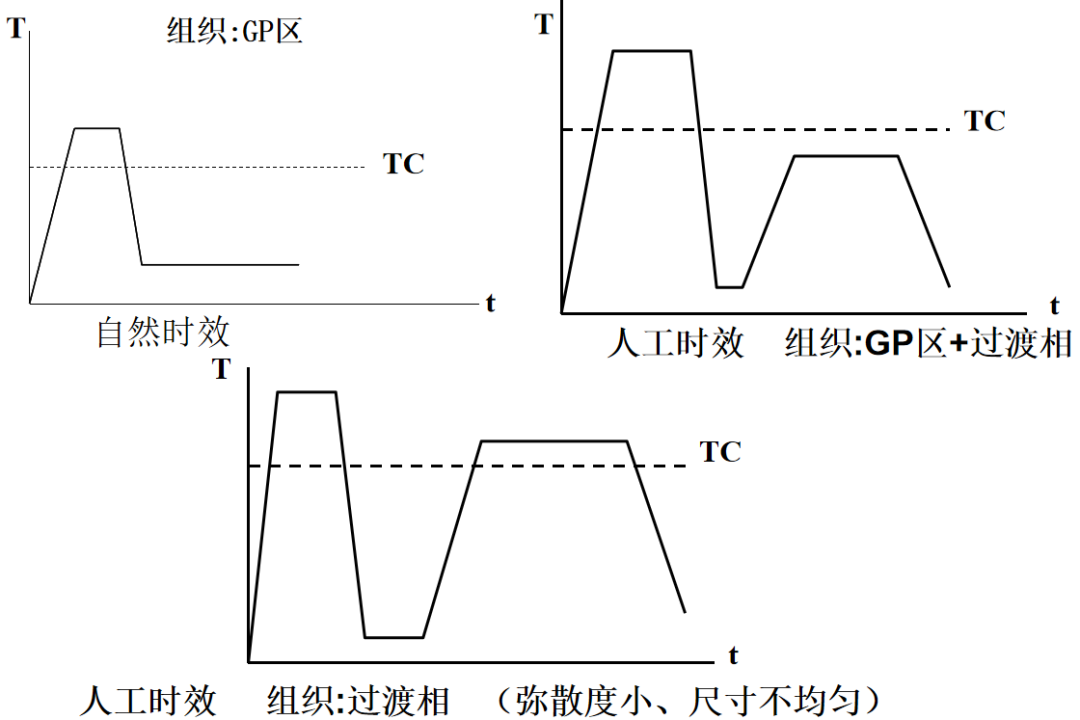

典型單級時效熱處理工藝：

2）多級時效

多級時效能夠彌補單級時效顯微組織均勻差、耐蝕性不足等缺點。特別對Al-Zn-Mg和Al-Zn-Mg-Cu。

分級時效一般分為預時效和最終時效兩個階段，預時效溫度小于G.P.區溶解溫度，在合金中形成高密度G.P.區；最終時效在較高溫度下進行，以預時效形成的G.P.區為核心析出均勻彌散的沉淀相。

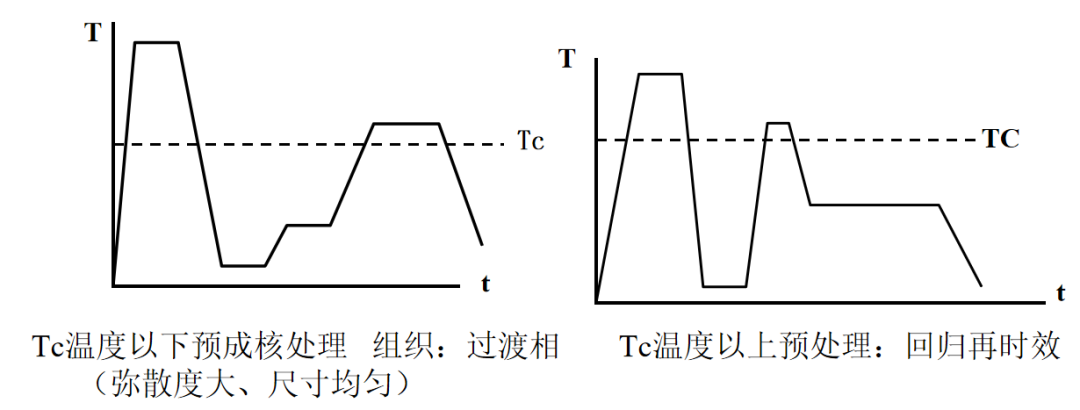

典型多級時效熱處理工藝：

回歸現象

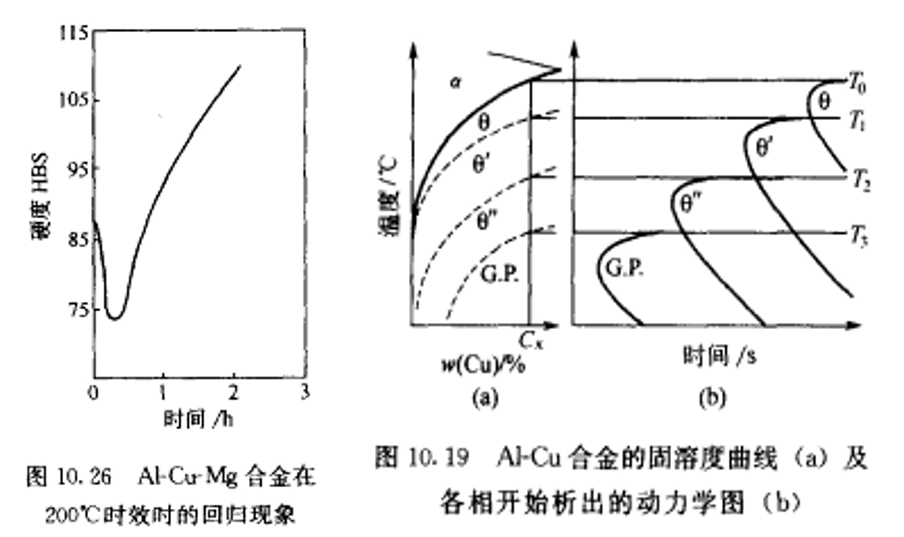

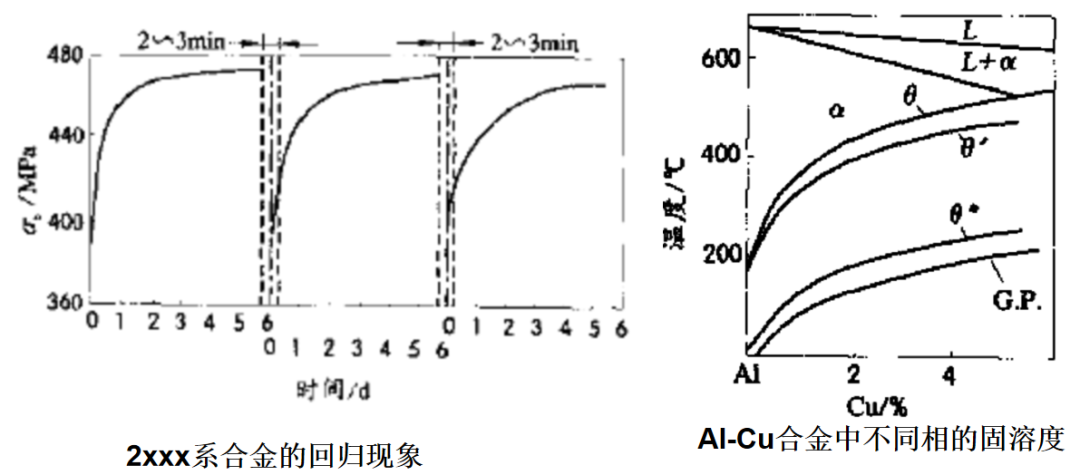

 定義：時效合金在時效強化后，于平衡相或過渡相的固溶度曲線以下某一溫度加熱，時效硬化現象會立即消除，硬度基本上恢復到固溶處理狀態的現象。硬鋁回歸現象：在加熱250℃，保溫20~60s時發生。

實質：通過時效形成的G.P區，在加熱到稍高于G.P.區固溶度曲線的溫度時，G.P.區發生溶解，而過渡相和平衡相由于保溫時間過短來不及形成，再次快冷仍獲得過飽和固溶體。合金回歸后，再次進行時效，仍可重新產生硬化，但時效速度減慢。回歸處理溫度低于固溶處理溫度→空位濃度低→原子擴散慢→時效速度慢

意義：當需要工件恢復塑性便于冷加工，或為避免淬火變形或開裂而不宜重新進行固溶處理時，可利用回歸現象。

注意事項：  (a) 回歸溫度高于初始時效溫度；（b）回歸處理的加熱時間一般很短，只要低溫脫溶相完全溶解即可；（c）回歸過程，僅G.P區（Al-Cu還包括θ″相）重新溶解.

形變熱處理

 將塑性變形的形變強化與熱處理時的時效強化相結合，使成形工藝與最終性能統一起來的一種綜合方法。低溫形變熱處理（形變時效）：

(1)淬火→冷（溫）變形→人工時效

(2)淬火→ 自然時效→冷變形→人工時效

(3)淬火→ 人工時效→冷變形→人工時效高溫形變熱處理：熱變形→ 淬火→ 時效

3常見的鋁合金熱處理缺陷

過熱和過燒

原因：由于加熱溫度過高或加熱時間過長，導致金屬內部晶粒嚴重粗化，降低了材料的強度和韌性，難以恢復。

措施：嚴格控制加熱溫度和時間，確保使用精確的溫度控制系統和定期校準設備。制定并遵循標準化的熱處理工藝規程。

淬火開裂

原因：由于淬火冷卻速率過快或不均勻，引起鋁合金內部應力過大，導致裂紋的產生，尤其在厚壁或形狀復雜的零件中較常見。

措施：選擇合適的冷卻介質和冷卻方法，避免冷卻速度過快。對于形狀復雜或厚壁件，可采用分級淬火或預熱淬火以減少應力。優化工件的形狀設計，盡量避免應力集中區域。

時效過度

原因：過度時效會導致合金性能下降，表現為強度和硬度的減小。這種情況常出現在時效時間或溫度超過工藝要求時。

措施：嚴格遵循時效處理的時間和溫度要求，避免過時效。對工藝參數進行試驗和調整，以確定最佳的時效方案。引入過程監控系統，實時監測溫度和時間。

變形與翹曲

原因：由于熱處理過程中溫度變化或冷卻不均，特別是在淬火時，容易導致零件的形狀發生變形或翹曲，影響尺寸精度。

措施：在熱處理前進行充分的夾具固定或使用支撐裝置，以減少變形。優化工藝，如采用緩慢冷卻或等溫淬火等方法。必要時對關鍵部位進行應力消除處理。

腐蝕氧化

原因：在空氣爐內進行高溫加熱，如爐膛內濕度較大或含有其他有害物質，如硫化物，將加劇鋁制品的高溫氧化。

特征：在金屬表面形成氣泡或在金屬內形成空洞。

措施：在熱處理過程中采用保護氣氛，如氮氣或氬氣，或使用真空熱處理設備以防止氧化。確保工件表面清潔，去除雜質和油污。熱處理結束后迅速清洗或處理表面，以防止氧化。
