【論文推薦】中國航發航材院田浩亮團隊論文：酸性鹽霧腐蝕對Al-BN涂層可磨耗性能的影響
2025-02-27 11:43:11
作者：房永超 來源：材料工程
分享至：
以鋁氮化硼（Al-BN）涂層為代表的可磨耗封嚴涂層多制備于航空發動機壓氣機機匣表面，用于防止葉片在高速旋轉過程中發生碰撞損傷的同時，減小氣體泄漏，提升相應工段整體氣密性。隨著航空發動機等裝備在海洋環境中的使用需求， Al-BN等涂層在海洋環境下因腐蝕等造成的組織結構轉變，可能直接影響航空發動機的服役安全性。近年來，雖有部分研究對Al-BN涂層腐蝕后的性能變化進行了分析，但研究方法與真實服役工況差別較大，難以為相關涂層的設計改性提供有效指導。因此，亟須針對性開展海洋環境損傷對Al-BN涂層組織結構及性能影響的研究。
主要?jiǎng)?chuàng)新點
（1）證明了酸性鹽霧腐蝕192 h后的Al-BN涂層出現了涂層黏附對偶葉片的情況，刮磨過程中葉片高度升高，摩擦因數增大，即酸性鹽霧腐蝕削弱了Al-BN涂層的可磨耗性能。
（2）揭示了酸性鹽霧腐蝕后，Al-BN涂層表層產生的由未腐蝕Al金屬相、腐蝕產物Al2O3、黏結劑SiO2、腐蝕介質NaCl以及殘留的BN相等構成的腐蝕致密區是導致涂層可磨耗性能轉變的關鍵。
（3）Al-BN涂層表面致密腐蝕層在刮磨過程中從涂層表面被刮離，并在黏附于對偶葉片的同時在涂層表面擠壓變形，從而造成Al-BN涂層刮磨機制由塑性變形、黏著磨損混合形式轉變?yōu)樗苄宰冃巍ぶp、刮離黏附混合機制。
圖1為Al-BN涂層酸性鹽霧腐蝕前后的X射線衍射譜圖。由圖3可知，噴涂態涂層的成分為Al與BN。腐蝕態涂層的成分為Al、BN、NaCl、Al2O3。其中，Al2O3應為腐蝕產物，這也與涂層表面幾乎被白色腐蝕產物覆蓋現象相吻合。

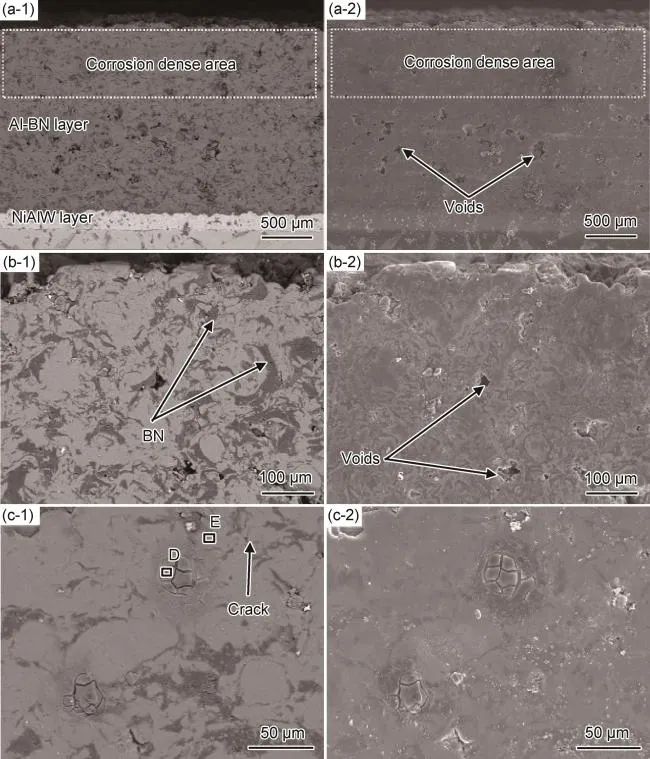

酸性鹽霧腐蝕192 h后的Al-BN涂層截面形貌如圖2（a-1），（a-2）所示，在面層頂部形成了厚度約為300～350 μm的腐蝕致密區，腐蝕致密區以外的Al-BN面層仍保持與噴涂態涂層相近的孔隙分布情況。腐蝕致密區內部如圖2（b-1），（b-2），（c-1），（c-2）所示，在腐蝕致密區內部局部位置可觀察到明顯的由Al元素與O元素構成的腐蝕區域（標記為D），與物相分析結果較為吻合。
圖2 腐蝕態Al-BN涂層背散射模式（1）與二次電子模式（2）截面形貌低倍圖；（b），（c）高倍圖
Al-BN涂層腐蝕前后的平均表面硬度分別為（12.9±0.6）HBW與（11.3±1.5）HBW，平均結合強度分別為（13.3±1.0） MPa與（13.7±4.9） MPa，腐蝕后涂層的表面硬度與結合強度數值離散性增大。因此，酸性鹽霧腐蝕對Al-BN涂層的機械性能造成了顯著影響，該現象也與涂層可磨耗性能測試結果吻合。酸性鹽霧腐蝕后涂層的平均摩擦因數由0.34±0.02提升為0.55±0.03，進給深度比IDR值由（11.43±0.46）%轉變?yōu)椋?2.02±0.38）%。
圖3為噴涂態Al-BN涂層刮磨面顯微結構。從圖3（a）可以看出，噴涂態涂層的刮削表面呈現為典型的塑性變形磨損平面，刮磨面孔隙較少且可觀察到明顯的犁溝狀形貌。由圖3（b）~（d）可見，噴涂態涂層刮削面犁溝間為塑性變形區域與黏著磨損混合狀態，且可以觀察到含有Ti元素的對偶葉片掉落磨粒，說明在TC17對偶葉片與噴涂態Al-BN涂層刮磨過程中對葉片造成磨損并引發葉片剝落。
圖3 噴涂態Al-BN涂層背散射模式（1）與二次電子模式（2）截面形貌低倍圖；（b），（c）高倍圖
圖4為腐蝕態Al-BN涂層刮磨面顯微結構。從圖4（a）可以看出，腐蝕態涂層刮磨面雖與噴涂態涂層類似，均可觀察到明顯的犁溝形貌，但從圖4（b）中可以發現腐蝕態涂層在塑性變形與黏著磨損混合區以外，存在較寬的刮離區形貌。由圖4（c），（d）可知，刮離區與塑性變形區相間分布。因此，酸性鹽霧腐蝕192 h后，Al-BN涂層的可磨耗刮磨機制由塑性變形、黏著磨損混合形式轉變?yōu)樗苄宰冃巍ぶp、刮離黏附的混合機制。
圖4 腐蝕態Al-BN涂層刮削面顯微形貌
（a）犁溝；（b）刮離區與磨損混合區；（c），（d）刮離區

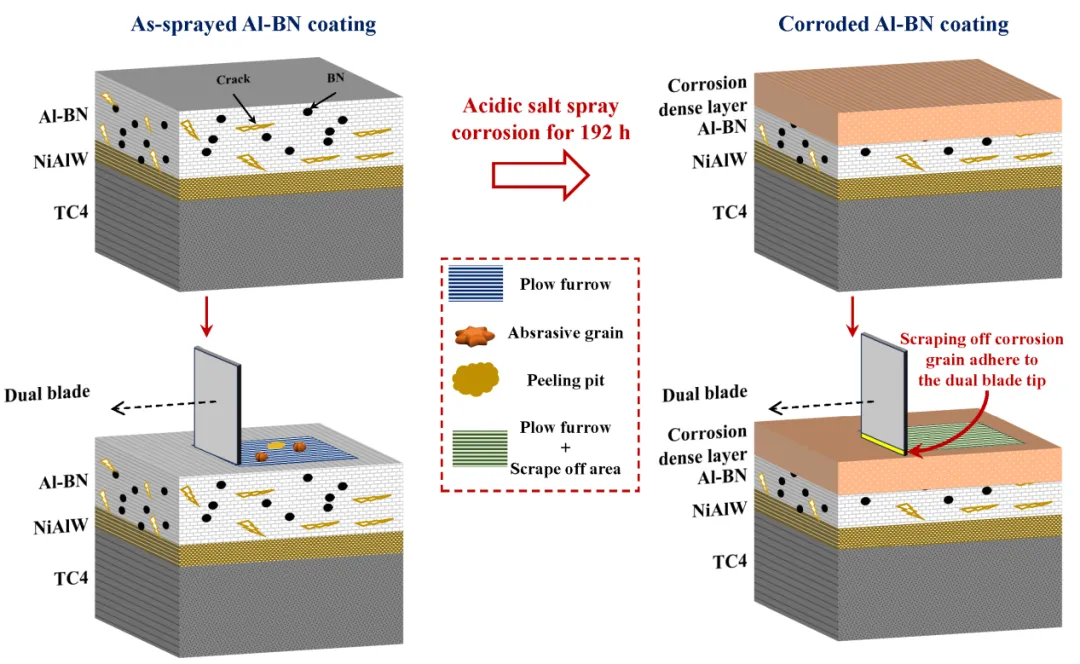

酸性鹽霧腐蝕前后Al-BN涂層可磨耗行為轉變?nèi)鐖D5所示：首先，酸性鹽霧腐蝕192 h后，Al-BN涂層表面存在組織與結構分布均勻性較差的腐蝕致密區，其呈現硬度與結合性數值離散性較大的特點；隨后，刮磨過程中涂層發生擠壓與塑性變形的同時，硬度較低或結合性較差的部分涂層被刮離，在對偶葉片的運動方向堆積，其中一部分被擠壓在涂層表面，另一部分黏結在對偶葉片摩擦端面；最后，隨著進給深度的不斷增加，被刮離的涂層不斷增多，對對偶葉片的黏附不斷增加，最終導致對偶葉片高度的增加。同時，由于被刮離涂層在對偶葉片與涂層間不斷被擠壓，造成對偶葉片與腐蝕態涂層間相互作用過程相較于噴涂態涂層更為劇烈。
圖5 Al-BN涂層腐蝕后可磨耗性能演變機理示意圖
本團隊依托于中國航發北京航空材料研究院與中國航發集團航空材料先進腐蝕與防護航空科技重點實驗室，具備完善的航空用表面工程技術研發軟硬件實力。該研究受“國家重點研發計劃（2021YFB3702004）”、“國家科技重大專項（2017-VII-0012-0109）”、“國家自然科學基金（52075508，52305224）”、“中國航空發動機集團科技創新平臺項目（CXPT-2023-028）”資助。
編輯：齊書涵
校對：齊 新
審核：趙 淼
房永超, 李姝, 劉振, 李彰, 王森源, 王長亮, 田浩亮, 韓曉涵. 酸性鹽霧腐蝕對Al-BN涂層可磨耗性能的影響[J]. 材料工程, 2025, 53(2): 39-49.
FANG Yongchao, LI Shu, LIU Zhen, LI Zhang, WANG Senyuan, WANG Changliang, TIAN Haoliang, HAN Xiaohan. Effect of acid salt spray corrosion on abradability of Al-BN coatings[J]. Journal of Materials Engineering, 2025, 53(2): 39-49.
