近年來，隨著石油資源的深度開采以及進口高硫、高酸原油的不斷增加，原油劣質化趨勢日趨明顯，這對煉油廠的安全及長周期運行造成了嚴重威脅。常減壓蒸餾裝置是煉廠最為關鍵的裝置之一，作為原油加工的第一道工序，典型的腐蝕問題是分餾塔頂冷凝冷卻系統的HCl+H2S+H2O腐蝕，以及高溫部位（溫度大于220 ℃）的硫-環烷酸腐蝕，常常會造成設備、管線的腐蝕泄漏，甚至還會引起裝置的非計劃停工、安全環保等事故，并對后續加工裝置的連續穩定運行、煉廠的生產平衡造成影響，嚴重影響煉廠的安全性和經濟效益。

某350萬噸/年常減壓蒸餾裝置為典型的燃料油型三段常減壓裝置，采取三塔兩爐技術，即按照生產流程順序設置電脫鹽、初餾塔、常壓爐、常壓塔、減壓爐、減壓塔，裝置設備、管線的主體材質均為碳鋼。按照裝置的原設計需求，主要加工大慶原油等低硫低酸原油，近年來逐漸摻煉蘇丹達爾原油、俄羅斯原油等高酸、含硫原油。原油酸值、硫含量的增加會導致煉油裝置設備腐蝕加劇，為了加強對常減壓蒸餾裝置的腐蝕監控與防護，減少由于腐蝕造成的生產波動，保障裝置安全長周期運行，需對裝置的腐蝕與控制狀況進行系統分析，并在此基礎上完善和優化腐蝕控制方案，確保裝置的腐蝕受控。

裝置的腐蝕風險分析

加工負荷情況

煉油裝置的加工負荷是影響腐蝕的重要因素之一。裝置的處理量過低，會造成裝置各部位流速過低、腐蝕性介質滯留，從而加劇設備和管線的腐蝕；裝置的處理量過高，會造成裝置各部位的流速增大，加大對設備、管線的沖刷腐蝕，并引起塔頂?shù)蜏夭课宦饵c后移造成的腐蝕問題。某常減壓蒸餾裝置的加工負荷情況見圖1。

圖1 某常減壓蒸餾裝置加工負荷變化情況

由圖1可見：該裝置的最低加工負荷均在80%以上，最高加工負荷每月均超過裝置設計值的120%。一般來說，裝置應盡可能控制加工量為設計值的60%~110%。因此，常減壓蒸餾裝置的高溫、低溫部位均存在較高的沖刷腐蝕風險，且塔頂?shù)蜏夭课豢赡艽嬖谟捎谪?fù)荷增加引起的露點后移等問題，這增大了塔頂?shù)蜏夭课坏母g風險。

加工原料的腐蝕性

1 原油酸值和硫含量的變化情況

常減壓蒸餾裝置加工混煉原油中的硫、酸含量是影響設備腐蝕的主要因素，硫含量、酸值的升高都會增大裝置的腐蝕風險。某常減壓蒸餾裝置加工混煉原油的酸值、硫含量變化情況見圖2。

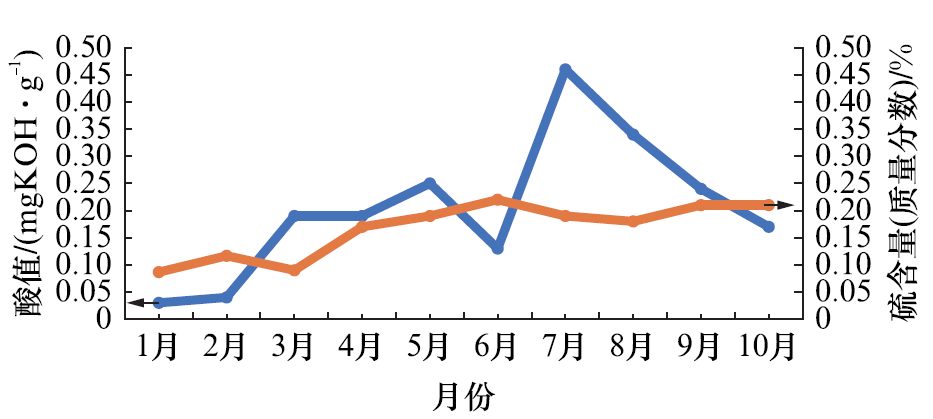

圖2 加工混煉原油的酸值、硫含量變化情況

從圖2可見：加工原油的酸值在1~2月均低于0.05 mgKOH/g，硫含量在1~3月均約為0.1%；3月以后酸值、硫含量均有明顯升高趨勢，其中酸值最高達到0.46 mgKOH/g，硫的質量分?jǐn)?shù)最高為0.22%。由于酸值和硫含量的升高，裝置三頂?shù)蜏叵到y(tǒng)的HCl+H2S+H2O腐蝕、高溫部位的硫-環烷酸腐蝕風險均存在升高的趨勢。

2 進裝置原油的總氯變化情況

混煉原油經電脫鹽后進入裝置，其總氯含量變化情況見圖3。

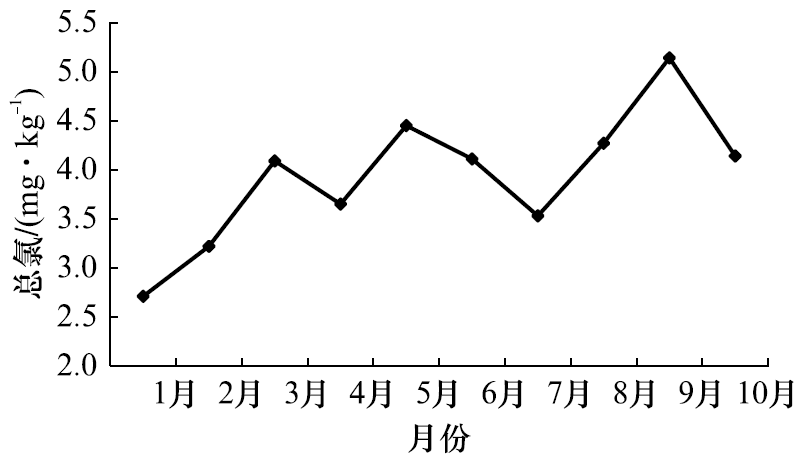

圖3 原油的總氯含量變化情況

由圖3可見：經電脫鹽后進混煉原油的總氯含量呈逐漸升高的趨勢，最高達到5.14 mg/kg，說明原料中存在一定量有機氯（無機氯在電脫鹽過程中大部分會脫除），在后續加工過程中會產生氯離子，造成三頂?shù)蜏叵到y(tǒng)HCl+H2S+H2O腐蝕加劇，需要考慮有機氯對后續裝置的腐蝕影響。

電脫鹽的控制情況

電脫鹽是確保煉油廠后續加工裝置安全長周期生產必不可少的措施。通過從原油中脫除鹽、水和其他雜質，降低原油的水含量、鹽含量，達到降低后續工序腐蝕的目的。

某常減壓蒸餾裝置1~10月電脫鹽脫后原油鹽含量合格率分別為97.24%（按≤3 mg/L計）和30.34%（按≤2 mg/L計），脫后鹽含量與指標要求還存在一定差距；電脫鹽后水含量合格率為100%，脫后水含量控制較好。電脫鹽后原油鹽含量超標，加上裝置加工負荷較高，會造成塔頂沖刷腐蝕、露點后移等問題，導致三頂?shù)蜏叵到y(tǒng)H2S-HCl-H2O腐蝕風險加大。

塔頂?shù)蜏叵到y(tǒng)的腐蝕風險

1 塔頂露點溫度

(1) 塔頂露點溫度計算：

根據常減壓蒸餾裝置的溫度、壓力等工藝數據以及物料平衡數據，對初餾塔頂、常壓塔頂、減壓塔頂?shù)穆饵c溫度進行了模擬計算，結果見表1。

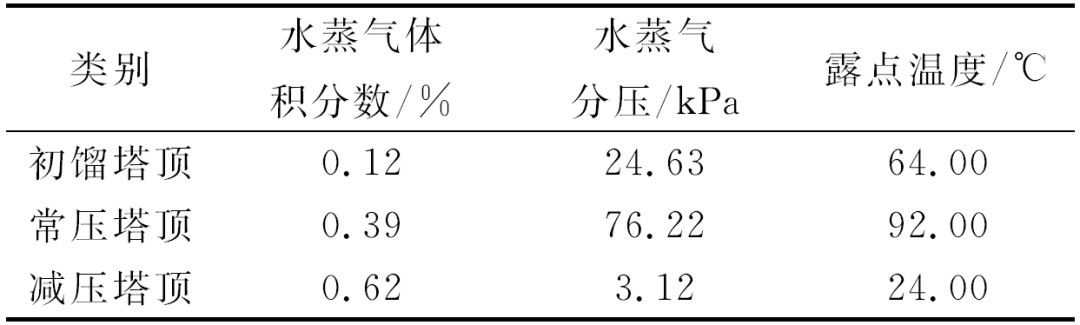

表1 塔頂?shù)穆饵c溫度計算結果

根據煉油裝置工藝防腐蝕的控制要求，為防止和減緩塔頂?shù)蜏叵到y(tǒng)結垢、結鹽和腐蝕，應控制塔頂操作溫度超過露點溫度14 ℃。根據露點溫度計算結果，即初餾塔、常壓塔頂和減壓塔頂?shù)臏囟葢?yīng)分別超過78，106，38 ℃。

(2) 塔頂溫度控制情況：

裝置初餾塔、常壓塔、減壓塔的塔頂?shù)膶嶋H操作溫度變化情況見圖4。

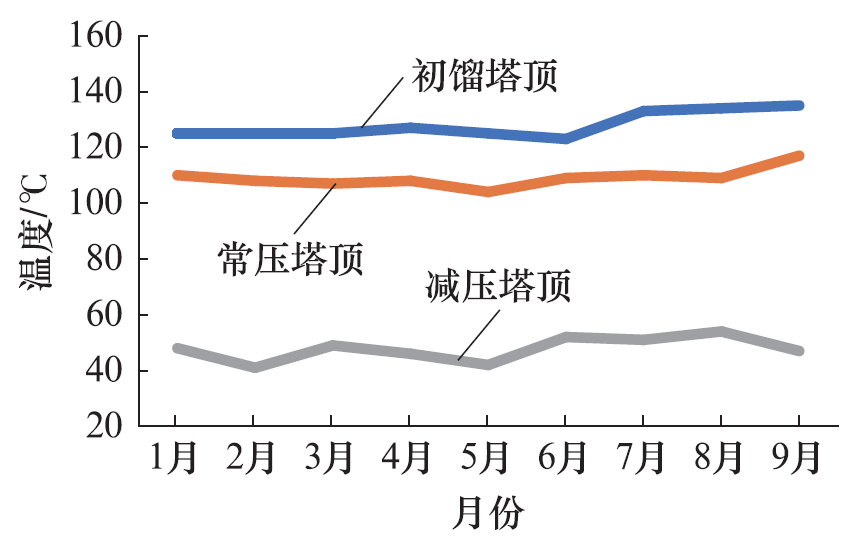

圖4 裝置初餾塔、常壓塔、減壓塔塔頂?shù)膶嶋H操作溫度變化情況

由圖4可見：1~9月，常減壓蒸餾裝置初餾塔頂操作溫度為123~135 ℃，常壓塔頂操作溫度為104~117 ℃，減壓塔頂操作溫度在42~54 ℃。按照三頂露點溫度計算結果，以及工藝防腐控制要求，應控制初餾塔頂溫度＞78 ℃，常壓塔頂溫度＞106 ℃，減壓塔頂溫度＞38 ℃。

從溫度控制情況來看，初餾塔頂溫度雖然控制在露點控制溫度以上，但溫度偏高，會造成塔頂餾出量增大、負荷偏高，對設備和管線的沖刷腐蝕及露點后移的腐蝕風險將增大；常壓塔頂溫度控制基本符合要求；減壓塔頂溫度控制在合理范圍。

2 塔頂含硫污水控制情況

為了控制和減緩塔頂?shù)蜏叵到y(tǒng)的腐蝕，常減壓蒸餾裝置在初餾塔頂、常壓塔頂、減壓塔頂餾出線中注緩蝕劑+水，并對塔頂含硫污水的pH、鐵離子、氯離子含量等進行分析，掌握腐蝕控制狀況并對注水量和注劑量進行調整。

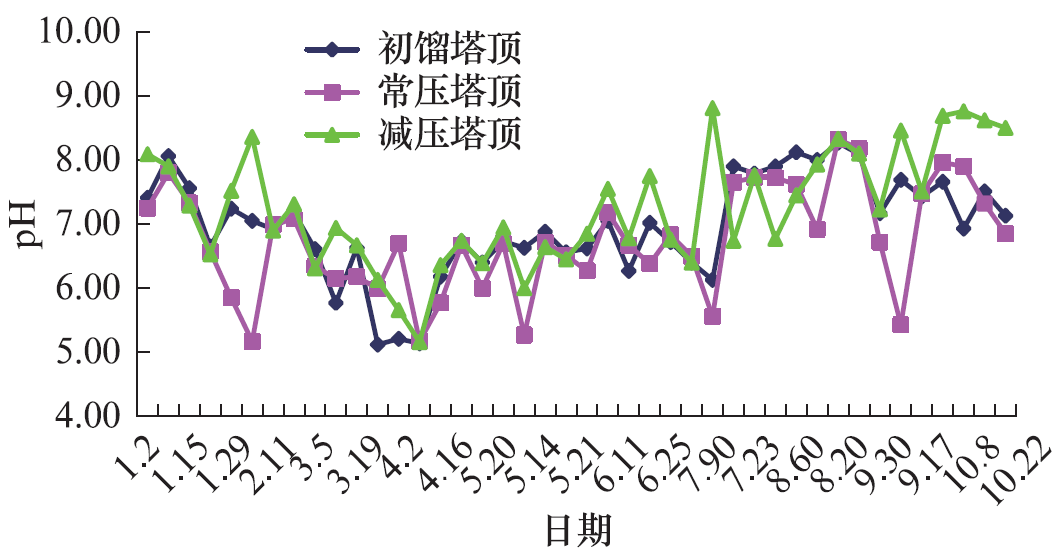

(a) pH變化情況

(b) 鐵離子含量變化情況

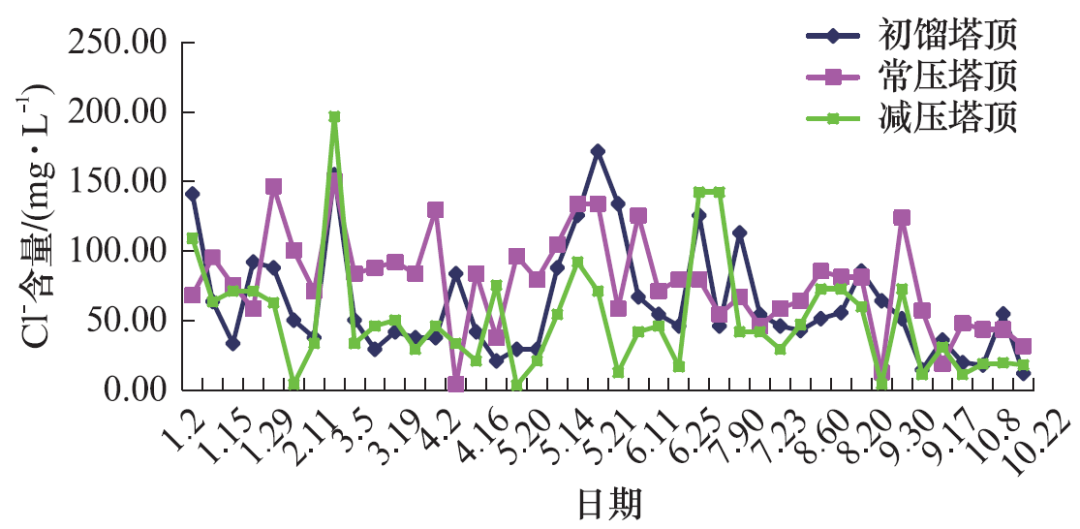

(c) 氯離子含量變化情況

圖5 裝置塔頂含硫污水的水質變化情況

由圖5可見：初餾塔頂部分pH在3~4月低于6，常壓塔頂pH在2月、5月、7月、9月均低于6，減壓塔頂部分pH在3月~4月低于6；初餾塔頂鐵離子含量在7月、10月存在部分超過3 mg/L的情況，常壓塔頂鐵離子含量在2月、4月、9月存在超過3 mg/L的情況，減壓塔頂鐵離子含量控制較好，均低于3 mg/L；三頂含硫污水的氯離子含量變化趨勢基本一致,均存在大部分時間超過30 mg/L情況。

按照煉油裝置工藝防腐控制要求（表2），裝置初餾塔頂、常壓塔頂、減壓塔頂含硫污水的pH、鐵離子、氯離子含量存在較多超標情況，說明塔頂?shù)母g風險均未得到有效控制，需要進一步加強工藝操作，并適當加大注水量、注劑量，合理控制塔頂?shù)母g風險。

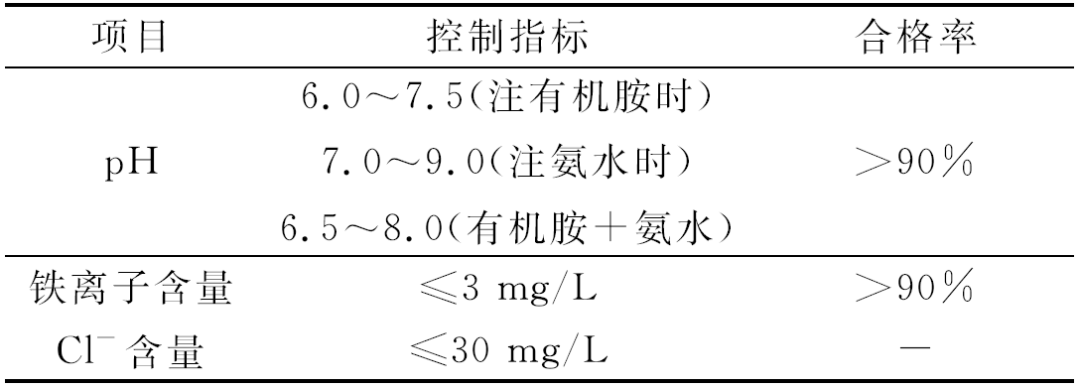

表2 塔頂?shù)乃|(zhì)控制情況

高溫部位的腐蝕風險分析

針對常減壓蒸餾裝置服役溫度220 ℃以上的高溫管線，根據高溫管線內介質硫含量、酸值分析數據，初步測算了腐蝕速率；同時根據NACE RP0775—2005標準規定的腐蝕速率等級（腐蝕速率＞0.13 mm/a為嚴重腐蝕），將各部位腐蝕速率進行了對比分析，結果見圖6。

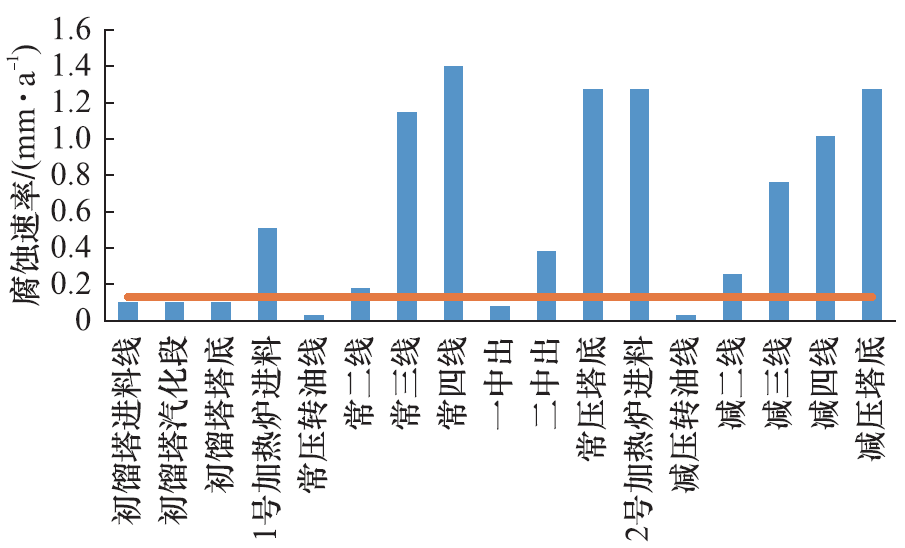

圖6 高溫管線的腐蝕速率

由圖6可見：由于裝置主體材質為碳鋼（僅常壓、減壓轉油線材質為0Cr18Ni10Ti），1號加熱爐進料、常二線、常三線、常四線、二中出、常壓塔底、2號加熱爐進料、減二線、減三線、減四線、減壓塔底等管線的腐蝕速率全部超過0.13 mm/a，部分管線的腐蝕速率甚至超過1 mm/a，均存在較高的硫-環烷酸腐蝕風險。

腐蝕損傷測厚排查情況

根據裝置塔頂?shù)蜏夭课灰约案邷夭课坏母g風險分析結果，為了進一步掌握裝置的真實腐蝕損傷情況，對裝置重點部位進行了全面的測厚排查，其中部分典型部位的測厚結果見表3。

表3 裝置典型部位的測厚結果

從表3可見：裝置常壓塔頂餾出線、常三線、各減壓側線、減壓渣油線的腐蝕減薄非常嚴重，部位典型部位管線的減薄率超過20%。對于這些腐蝕嚴重的部位，應立即采取相應的防護措施并加強監控。

結論與建議

腐蝕風險分析結論

1 裝置的加工負荷偏高，裝置的高溫、低溫部位均存在較高的沖刷腐蝕風險，同時塔頂?shù)蜏夭课挥捎诳赡艽嬖诼饵c后移等問題，增大了塔頂?shù)蜏夭课坏母g風險。

2 裝置加工混煉原油的酸值、硫含量、氯含量均呈明顯升高趨勢，因此裝置的三頂?shù)蜏叵到y(tǒng)HCl+H2S+H2O腐蝕、高溫部位的硫-環烷酸腐蝕風險均存在升高的趨勢。

3 裝置電脫鹽脫后原油鹽含量合格率與指標要求還存在一定差距，加上加工負荷較高，因此裝置三頂?shù)蜏叵到y(tǒng)存在較高的H2S-HCl-H2O腐蝕風險。

4 裝置初餾塔頂操作溫度偏高，存在塔頂負荷大、沖刷腐蝕和露點后移的風險；裝置初餾塔頂、常壓塔頂、減壓塔頂含硫污水的pH、鐵離子、氯離子含量存在較多超標的情況，說明塔頂?shù)母g風險均未得到有效控制。

5 1號加熱爐進料、常二線、常三線、常四線、二中出、常壓塔底、2號加熱爐進料、減二線、減三線、減四線、減壓塔底等管線均存在較高的硫-環烷酸腐蝕風險。

6 常壓塔頂餾出線、常三線、各減壓側線、減壓渣油線的腐蝕減薄非常嚴重，部位典型部位管線的減薄率全部超過20%，腐蝕減薄非常嚴重，應立即采取相應的防護措施并加強監控。

腐蝕控制措施與建議

1 裝置的加工量應盡可能控制在設計值60%~110%內，降低裝置高負荷運行造成的腐蝕風險。

2 通過合理調整原油混煉比例等措施，進一步降低近裝置原料的硫含量、酸值、氯含量。

3 建議裝置增加原油罐區靜置沉降脫水等措施，降低進電脫鹽原油的鹽含量、水含量（將脫前水含量控制在0.5%以下），優化電脫鹽操作，合理增加注水量，確保脫后鹽含量、水含量達標。

4 優化塔頂工藝操作溫度，控制塔頂注水水質符合工藝防腐注水指標要求，適當加大注水量、注劑量，保證塔頂含硫污水pH、鐵離子、氯離子含量達標，合理控制塔頂?shù)母g風險。

5 對減薄嚴重部位，應立即采取相應的防護措施，進行加固處理并密切監控，同時加強高風險部位的測厚頻次，并利用合適的時機進行更換處理，確保裝置安全。

6 裝置的加工原油變化后，原有設備和管線的材質已經難以適應腐蝕防護要求；建議裝置進一步開展系統的材質適應性評估，并對裝置的設備和管線進行必要的材質升級。
