1 理化檢驗

1.1 宏觀觀察

     汽車底盤用排氣管、冷卻水不銹鋼鋼管等在出廠運行1~2a后，焊縫附近部位經常發生開裂現象，開裂部位距離焊縫邊緣3~10mm。不銹鋼鋼管焊縫附近開裂部位宏觀形貌如圖1所示，由圖1可知：排氣管斷口處無塑性變形，斷口粗糙，未見疲勞源和疲勞擴展痕跡。開裂的不銹鋼鋼管材料為1Cr14Mn10Ni1鋼。

1.2 化學成分分析

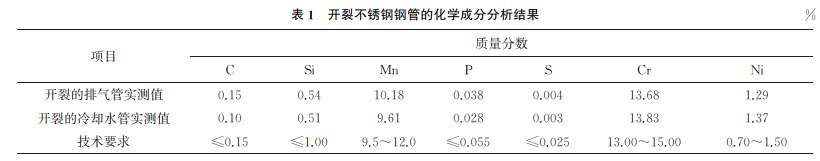

     對開裂的排氣管和冷卻水管進行化學成分分析，結果如表1所示，由表1可知：開裂不銹鋼鋼管的化學成分均符合技術要求。

1.3 金相檢驗

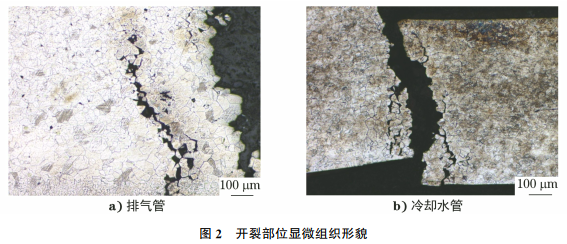

     分別在開裂的排氣管和冷卻水管焊縫裂紋附近取樣，用王水腐蝕試樣后，將其置于光學顯微鏡下觀察，結果如圖2所示。由圖2可知：裂紋附近均出現了明顯的沿著晶界的黑色腐蝕產物和開裂現象。

1.4 腐蝕試驗驗證

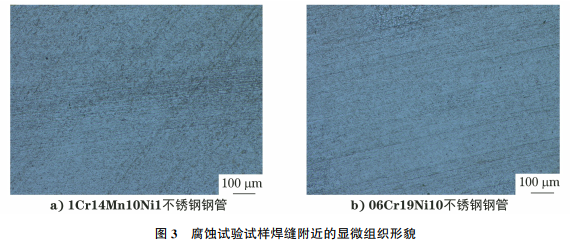

   從1Cr14Mn10Ni1和06Cr19Ni10兩種不銹鋼材料焊接的鋼管焊縫附近取樣，兩種材料規格分別為75mm×1.5mm(外徑 × 壁厚)、89mm×1.5mm(外徑×壁厚)，用王水腐蝕后，將其置于光學顯微鏡下觀察,結果如圖3所示。由圖3可知：焊縫附近均未發現沿著晶界的黑色腐蝕產物和開裂現象。

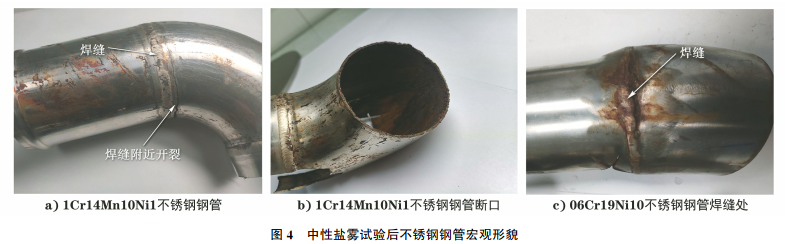

   將1Cr14Mn10Ni1和06Cr19Ni10兩種不銹鋼材料焊接鋼管放置在中性鹽霧試驗箱中，5個月后取出焊接鋼管，其宏觀形貌如圖4所示。由圖4可知：1Cr14Mn10Ni1不銹鋼鋼管焊縫附近存在開裂現象，將開裂部位打開，斷口處無塑性變形，斷口粗糙，未見疲勞源和疲勞擴展痕跡；06Cr19Ni10不銹鋼鋼管焊縫附近未發生開裂。

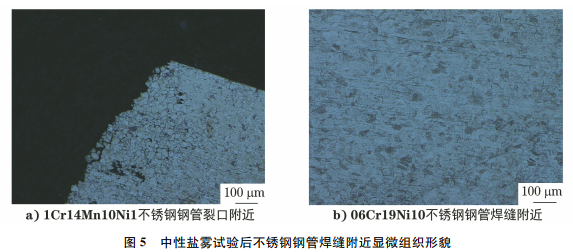

    從上述兩件經過中性鹽霧試驗的1Cr14Mn10Ni1和06Cr19Ni10不銹鋼鋼管焊縫附近取樣，用王水腐蝕后，將其置于光學顯微鏡下觀察，結果如圖5所示。由圖5可知：1Cr14Mn10Ni1不銹鋼鋼管裂口附近出現沿著晶界的黑色腐蝕產物，06Cr19Ni10不銹鋼鋼管焊縫附近未出現沿著晶界的黑色腐蝕產物。

1.5 局部貧Cr程度對比

     用體積分?jǐn)?shù)為6%的FeCl3溶液對1Cr14Mn10Ni1不銹鋼和06Cr19Ni10不銹鋼焊接鋼管進行腐蝕，焊縫附近局部貧Cr程度不同，導致其耐腐蝕程度差異明顯，因此也可以用該方法直觀、快速地鑒別焊縫附近局部貧Cr的程度。

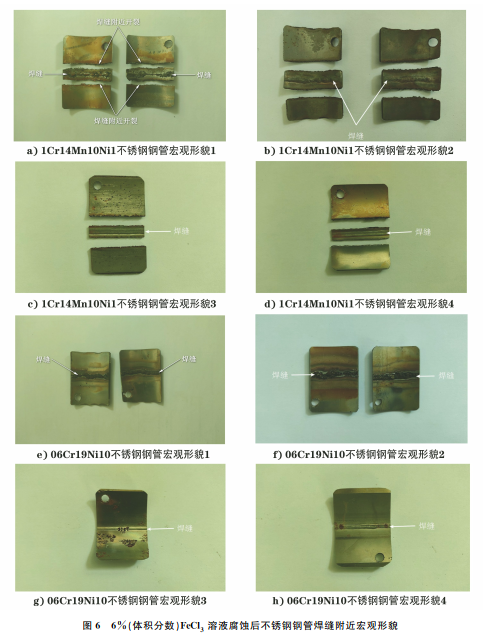

    分別采用4種不同的焊接工藝對2種規格的1Cr14Mn10Ni1不銹鋼鋼管進行焊接，經過24h的體積分?jǐn)?shù)為6%的FeCl3溶液腐蝕后，焊縫附近3~5mm區域均已經斷開。2種規格06Cr19Ni10不銹鋼鋼管分別采用了4種不同的焊接工藝，即使經過72h的體積分?jǐn)?shù)為6%的FeCl3溶液腐蝕，焊縫兩側僅出現輕微的點狀腐蝕,結果如表2所示。6%(體積分?jǐn)?shù))FeCl3溶液腐蝕后不銹鋼鋼管焊縫附近宏觀形貌如圖6所示。

   2 綜合分析

     奧氏體不銹鋼含有少量的碳元素，其與鉻元素形成碳化物Cr23C6，當加熱到高溫時，碳化物溶解于γ相中，溫度越高，碳化物溶解得越多，再用急速冷卻的方法將這種狀態保存到室溫，形成過飽和固溶體(固溶處理)。在緩慢冷卻的過程中，為了保持平衡，碳化物會從固溶體中析出。過飽和固溶體是不穩定的，在低溫(400~850℃)下再加熱時，碳化物會沉淀出來(敏化處理)。碳化物通常是優先沿晶粒間界析出的，這種變化使奧氏體不銹鋼產生了晶間腐蝕趨向。在焊接時，靠近焊縫處的溫度也會高達400~850℃，因此，奧氏體不銹鋼材料的焊接結構都有受晶間腐蝕而發生破壞的可能。

     敏化處理時，碳元素向晶粒間界的擴散速率比鉻元素大，Cr23C6在晶粒間界發生沉淀，在晶粒間界及其臨近區域的鉻元素發生貧乏現象。當鉻元素含量降低到鈍化所需的鉻元素含量極限值以下時，構成了微電池，加速了沿晶粒間界的腐蝕。

     奧氏體不銹鋼焊接接頭在焊接后的快速冷卻時，在奧氏體組織中呈現過飽和狀態的碳，一旦遇到400~850℃的加熱溫度及適當?shù)谋Ａ魰r(shí)間，晶內鉻原子的擴散速率比碳原子小，鉻原子來不及向晶界擴散，導致晶界附近鉻含量大幅度降低，形成貧鉻區，材料的耐腐蝕性降低，進而引發晶間腐蝕。

     1Cr14Mn10Ni1和06Cr19Ni10均屬于奧氏體型不銹鋼材料。1Cr14Mn10Ni1不銹鋼中的碳元素質量分?jǐn)?shù)上限為0.15%，鉻元素質量分?jǐn)?shù)下限為13.00%；06Cr19Ni10不銹鋼材料的碳元素質量分?jǐn)?shù)上限為0.08%，鉻元素質量分?jǐn)?shù)下限為18.00%。1Cr14Mn10Ni1不銹鋼碳含量較高，更容易形成Cr23C6碳化物，同時鉻元素質量分?jǐn)?shù)較低，“局部貧Cr”區域的鉻元素質量分?jǐn)?shù)更容易低于鈍化所需的鉻元素質量分?jǐn)?shù)的極限值；不同規格的1Cr14Mn10Ni1及06Cr19Ni10不銹鋼鋼管采用不同的焊接工藝，經6%(體積分?jǐn)?shù))的FeCl3溶液腐蝕后，1Cr14Mn10Ni1不銹鋼鋼管焊縫附近斷裂傾向嚴重，也進一步得到了試驗的驗證。

    1Cr14Mn10Ni1焊管經5個月長周期中性鹽霧腐蝕后，焊縫附近出現開裂現象，常見的發生焊縫附近開裂的都是1Cr14Mn10Ni1不銹鋼鋼管，裂縫附近晶粒間界出現的黑色腐蝕產物是“局部貧Cr”所構成大陰極-小陽極的微電池導致的晶間腐蝕。06Cr19Ni10不銹鋼鋼管焊縫附近幾乎沒有開裂，說明1Cr14Mn10Ni1焊管更容易出現晶間腐蝕，是開裂失效的主要原因。

     預防和控制不銹鋼焊接件晶間腐蝕的措施主要有：采用低碳不銹鋼材料、進行焊后熱處理、加入強碳化物等。受汽車底盤用排氣管、冷卻水管等不銹鋼鋼管設計結構、成本、制造能力等綜合因素的限制，難以進行焊后熱處理。加入鈦和鈮元素的強碳化物焊接接頭受到焊接熱循環的作用，在過熱區發生了TiC和NbC的溶解，這時的穩定劑Ti、Nb元素已經失去了穩定碳元素的作用，如果該接頭被再次加熱到400~850℃或其在這個溫度下工作，就有出現刀狀腐蝕的危險，且材料成本較高。建議采用06Cr19Ni10等低碳甚至超低碳不銹鋼材料。

3 結論

    (1)1Cr14Mn10Ni1不銹鋼材料排氣管、冷卻水管在焊接過程中，晶界附近容易析出Cr23C6碳化物，從而導致焊縫附近出現“局部貧Cr”區域，構成大陰極-小陽極的微電池，形成晶間腐蝕，導致焊縫附近局部的材料性能惡化,甚至出現早期斷裂。

    (2)采用6%(體積分?jǐn)?shù))的 FeCl3溶液對不銹鋼焊接試樣進行腐蝕，可以鑒別焊縫附近“貧Cr”的區域和程度。

    (3)采用06Cr19Ni10等低碳不銹鋼材料可有效抑制鋼管焊縫附近出現晶間腐蝕。
