<i id="p68vv"><noscript id="p68vv"></noscript></i>
    <track id="p68vv"></track>


      <video id="p68vv"></video>
    <track id="p68vv"></track>
    <u id="p68vv"><bdo id="p68vv"></bdo></u>


  1. <wbr id="p68vv"><ins id="p68vv"><progress id="p68vv"></progress></ins></wbr>
    <code id="p68vv"></code>
      <output id="p68vv"><optgroup id="p68vv"></optgroup></output>
  4.




















































    【論文導讀】鈦合金微結構力學性能和氫擴散分析



                2023-07-26 14:39:24
                作者：材料開發與應用                來源：材料開發與應用
                  分享至：






















    鈦合金微結構力學性能和氫擴散分析


    張文娟, 楊  帆, 陳超鵬


    (西安航空職業技術學院, 陜西 西安710089)





    摘  要：為了獲得鈦合金微結構組織不均勻性對氫擴散以及力學性能的影響，建立多晶體微結構模型，運用Voronoi圖剖分原理生成隨機晶粒，分析加載載荷晶粒取向、晶粒大小和材料屬性對微結構力學性能和氫擴散的影響。結果表明：載荷對氫擴散有促進作用，對應力集中無影響；晶體取向是微結構應力分布不均的主要原因，晶粒尺寸越大應力集中越嚴重；相同載荷下，β鈦合金比α鈦合金的應力集中更明顯，且氫容易在β鈦合金中富集。


    關鍵詞：鈦合金; 微結構; 應力集中; 氫擴散









      文中主要圖表




    （序號為文中序號）

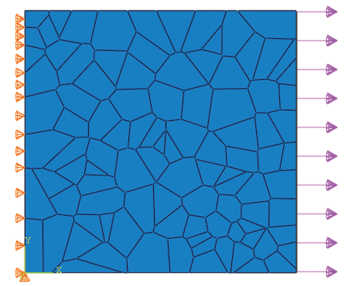

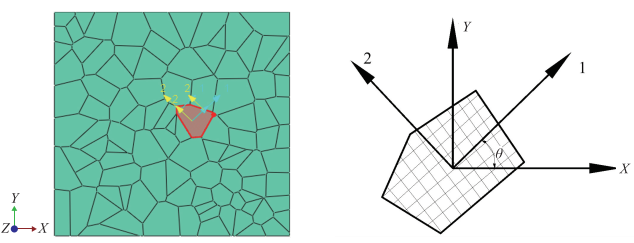

    圖1  多晶體微結構幾何模型





       表1  β鈦合金的立方彈性常數    GPa
















圖2  晶體取向的局部直角坐標系表示法







圖3  邊界條件

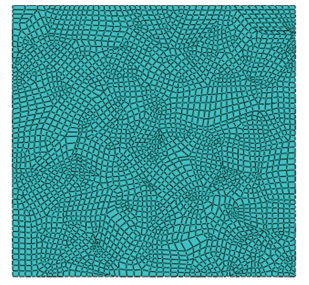

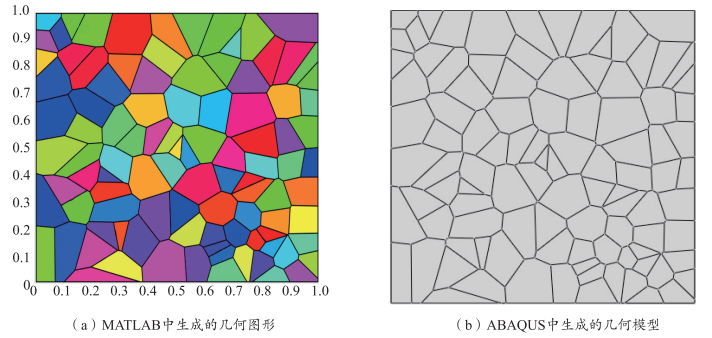

圖4  網格劃分

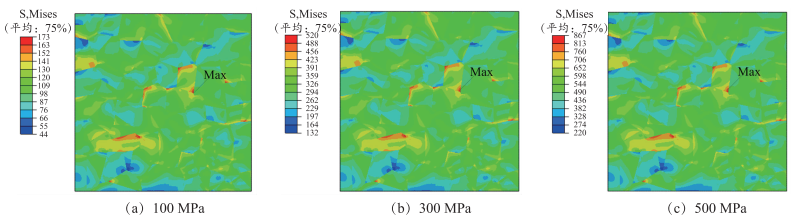

圖5  不同載荷下的應力云圖

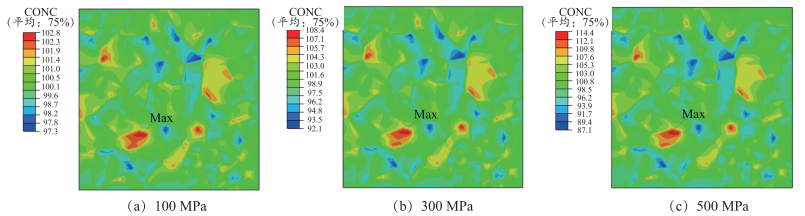

圖6  不同載荷下的氫濃度云圖

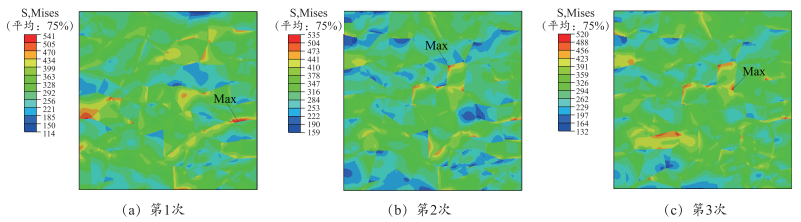

圖7  3次隨機取向條件下的Mises應力分布云圖

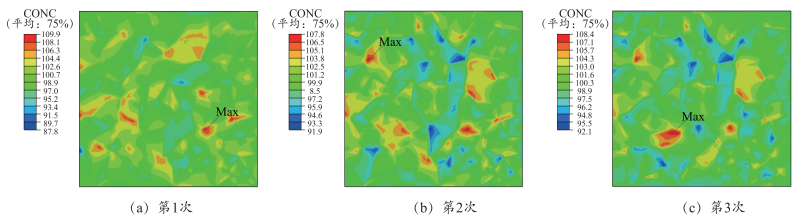

圖8  3次隨機取向條件下的氫濃度分布云圖

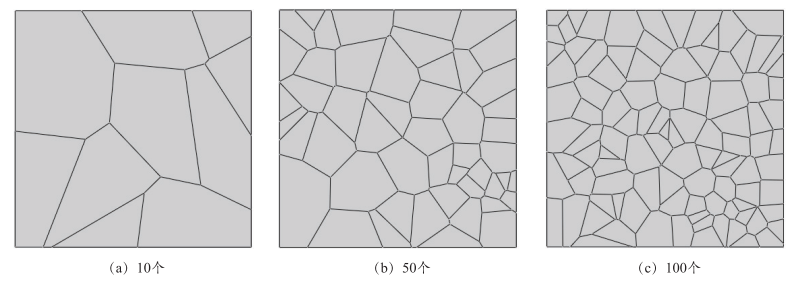

圖9  不同晶粒數目的多晶體微結構模型

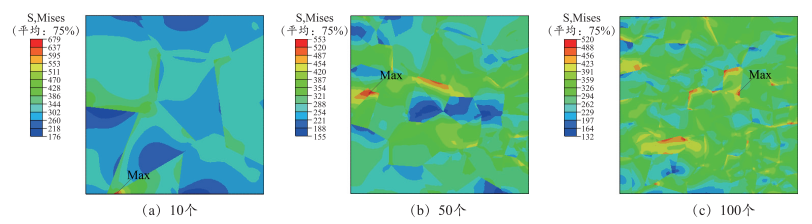

圖10  不同晶粒數目下的Mises應力云圖

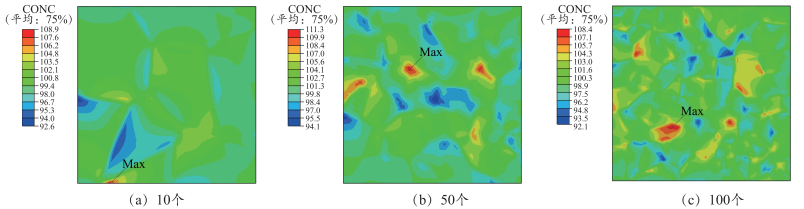

圖11  不同晶粒數目下的氫濃度云圖



     表2  α鈦合金的立方彈性常數     GPa

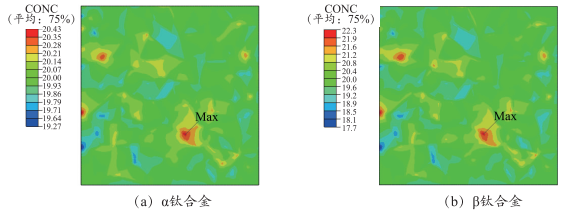

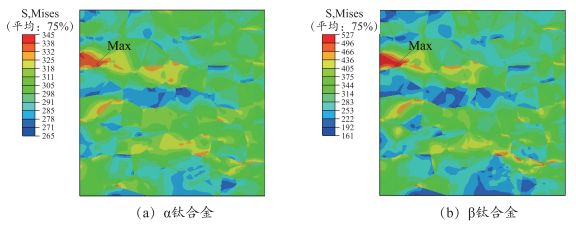

    圖12  不同材料屬性下Mises應力云圖








    圖13  不同材料屬性下的氫濃度云圖








      結  論


    （1）在不同的加載載荷下，微結構中的應力分布狀態和氫濃度分布狀態基本一致，隨著載荷的增加，微結構中的Mises應力最大值和氫濃度最大值逐漸增加，但微結構中的應力集中系數沒有發生變化，說明加載載荷對微結構的應力集中沒有影響。
    （2）每改變一次晶體取向，微結構中的Mises應力分布狀態就發生一次變化，且應力集中系數也發生了變化，說明晶體取向是微結構應力分布不均的主要原因。且每改變一次晶體取向，微結構中的氫濃度分布狀態就發生一次變化。
    （3）晶粒尺寸越大，微結構中的Mises應力值越大，且應力集中越嚴重，但對微結構中氫濃度最大值基本沒有影響，因此細化晶粒可有效降低微結構的應力集中現象。
    （4）β鈦合金和α鈦合金微結構的應力分布狀態和氫濃度分布狀態基本一致。β鈦合金微結構中的最大Mises應力值和應力集中系數均高于α鈦合金的，且β鈦合金微結構中的最大氫濃度值也高于α鈦合金的。因此β鈦合金比α鈦合金更容易發生因應力集中而導致的材料斷裂失效問題和因局部區域氫濃度上升而發生的氫致開裂現象。






    免責聲明：本網站所轉載的文字、圖片與視頻資料版權歸原創作者所有，如果涉及侵權，請第一時間聯系本網刪除。








    相關文章




  5. 提高鈦合金耐蝕、耐磨性的表面處理方法都在這了！
  6. 腐蝕環境中高強鋼力學性能的研究進展
  7. 【科研動態】 超塑性鈦合金研究取得重要進展
  8. 分享 | 鈦合金典型失效案例
  9. 金屬所國際塑性頂刊：具有多相納米網狀結構的新型鈦合金
  10. 金屬熱處理過程中的硬度、力學性能及組織不合格問題解
  11. 【進展】超塑性鈦合金研究取得重要進展
  12. 熱老化對316LN力學性能和晶間腐蝕敏感性的影響
  13. 北科大張勇教授頂刊：激光粉末床熔融高熵合金的微觀組織
  14. 鈦合金表面磷酸鹽涂層的制備及在高溫鹽水蒸氣環境中的
    15.















日韩人妻精品久久九九_人人澡人人澡一区二区三区_久久久久久天堂精品无码_亚洲自偷自拍另类第5页

    <i id="p68vv"><noscript id="p68vv"></noscript></i>
      <track id="p68vv"></track>


        <video id="p68vv"></video>
      <track id="p68vv"></track>
      <u id="p68vv"><bdo id="p68vv"></bdo></u>


    1. <wbr id="p68vv"><ins id="p68vv"><progress id="p68vv"></progress></ins></wbr>
      <code id="p68vv"></code>
        <output id="p68vv"><optgroup id="p68vv"></optgroup></output>
    4.
午夜短视频福利在线播放
|
亚洲欧美日韩中文字幕不卡
|
亚洲欧美伊人久久综合一区二区
|
天天免費国产在线观看
|
亚洲日本中文字幕乱码中文
|
日韩精品青青久久久久久
|
